Люди отдают предпочтение домам из дерева по разным причинам: некоторые не могут жить в бетонных сооружениях, другие ценят красоту срубов. Но жизнь в таких домах тесно связана с безопасностью. Из-за этого электропроводка в деревянном доме считается одним из важнейших моментов.
Расскажем о правильной разводке электроснабжения в деревянном доме. Подскажем схемы, материалы и изделия для прокладки линий по стенам из бруса или бревна. Советы позволят создать безопасную и надежную сеть.
Проект электроснабжения деревянного дома
Даже обработанные антипиренами бревна, брусья и доски остаются уязвимыми при возгорании. Поэтому этапы устройства электросистемы – от проектирования до установки розеток и выключателей – должны знать умелые «самоделкины» и владельцы, контролирующие работу нанятых строителей.
Согласно российскому законодательству, для жилых домов с потребляемой мощностью до 15 кВт разработка проекта электросетей не обязательна. Однако предприятию, поставляющему электроэнергию, следует предоставить схему и сведения о суммарной мощности потребления. Это нужно для расчета выделенной мощности на линии и установки прибора учета.
При разработке проекта необходимо учитывать все детали: точное размещение электрических установок, подбор кабеля и метода прокладки, необходимость заземления и другие аспекты.
Шаг #1 — cоставление схемы и плана работ
Самостоятельно проектировать возможно при наличии опыта в подобных работах или обратившись к специалистам, заключив договор с проектной организацией.
Профессионально составленный документ включает в себя следующие разделы.
- схему электрощита;
- план монтажа электроустановок;
- расчеты для установки контура заземления;
- Выводы за пределы дома при наличии автономных источников электропитания.
- план установки оборудования со спецификациями;
- В случае необходимости согласования — пакет документов, необходимых для получения разрешения.
- пояснительная записка.
Вначале нужно обратиться в Энергосбыт для получения технических условий, составленных по СНиП.
Владельцам, оформляющим подключение мощностью до 15 кВт, требуется предоставить список электроприборов и рассчитать их суммарную мощность. При мощности потребления более 35 кВт необходимо предоставить линейную схему электроснабжения. Для сетей 380 В составляется трехфазная схема.
На кухне нужно предусмотреть больше розеток, чем в спальнях. установку розеточных блоковРасположение установок электрооборудования не фиксируется ни правилами эксплуатации электроустановок, ни нормативными документами в области строительства. Высота монтажа розеток обоснована лишь удобством эксплуатации.
В коридорах рационально использовать проходные выключателиВ помещениях размещают стандартные клавишные устройства с двумя, тремя клавишами. Устанавливают их на высоту от 90 до 160 сантиметров.
Электрощит нужно разместить там, где взрослым легко его обслуживать, например, на высоте не менее 150 см.
Все правила проекта действуют для любого типа домов, а не только для деревянных. Однако опасность случайного пожара при неверном проектировании или монтаже коммуникаций выше в домах из дерева.
Шаг #2 — изучение правил и требований к электропроводке
При самостоятельном проведении мероприятий при возникновении вопросов по материалам и технологиям укладки кабелей следует руководствоваться нормами и правилами подключения. электричества в деревянном доме, изложенные в ПУЭ и СНиП.
Например, к требованиям относится использование исключительно медных проводов, сечение которых определяется величиной нагрузки сети. Провода такого типа стоят дороже, но имеют высокую проводимость и механическую прочность, долговечны и просты в монтаже.
Для защиты деревянного дома от неприятностей нужно выполнить ещё несколько требований.
- Для предохранения от повреждений, конденсата и пыли кабель помещают в металлические трубы, гибкие рукава из металла или пластиковые короба.
- Соединения защитных труб и коробов нужно тщательно изолировать.
- Электропроводку по вентиляционным шахтам и каналам нельзя прокладывать.
- Для приобретения кабеля следует предварительно определить его сечение, соответствующее величине тока.
- Для скрытой проводки следует использовать только металлические трубы; гибкие и самозатухающие рукава непригодны.
- Для полной защиты нужен правильно смонтированный щиток с набором. автоматических выключателей и УЗО.
Не стоит экономить на материалах и приобретать товары сомнительных производителей. В отсутствие опыта монтажа скрытой проводки целесообразно выбрать открытый способ – существуют разные безопасные способы монтажа и декоративного оформления.
Шаг #3 — подготовка материалов и инструментов
Перед составлением сметы нужно выяснить, какие инструменты пригодятся и сколько монтажного материала потребуется купить. Схема с обозначением всех электроустановок и кабельных проложений поможет в этом.

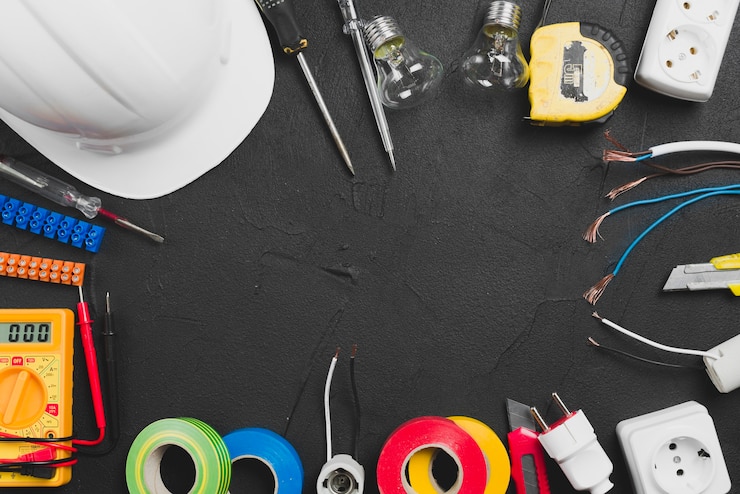

Для монтажа потребуются как ручные, так и электроинструменты:
- молоток;
- набор отверток;
- индикатор напряжения (тестер);
- плоскогубцы;
- строительный нож.
Главное отличие инструментов для электромонтажных работ – изолированные ручки. Для работы потребуются ещё и защитные перчатки, а также обувь с резиновой подошвой. Материалы выбирают, исходя из нагрузки, способа монтажа и последующей декоративной отделки.
Также нужно приобрести материалы для изоляции проводов – металлорукав, коробки или что-либо подобное. кабель каналыВ комплект входят монтажные клипсы, саморезы, алюминиевая лента для изоляции, металлические трубы для переходных гильз. Кабель рекомендуется приобретать с резервом в 10-15%.
После завершения проектирования, расчётов, согласований (при необходимости) и подготовительных работ можно начинать выполнять работу.
Этапы электромонтажа в деревянном доме
Монтаж электросетей включает множество этапов: ввод кабеля в дом, устройство заземления, заполнение электрощита. Прокладка скрытой проводки представляет определённые трудности. Все работы выполняются по нормам СНиП и ПУЭ.
Этап #1 — подводим электричество к зданию
За последнее время увеличилось потребление электричества, что повлекло за собой повышение требований к установке вводного кабеля в жилье.
Существуют два способа ввода кабелей:
- надземный Или подвесной, созданный при помощи высоких столбов.
- подземный или траншейный.
Первый способ – это традиционный: силовые коммуникации протягивают от линии электропередач прямо к дому. Для этого применяют изолированный полиэтиленовый провод СИП, самонесущий. Он не нуждается в дополнительном тросе и удерживается за счет собственной несущей способности.
Способ подземного ввода силовой линии является более современным. Провода укладывают в траншею глубиной не менее 0,8 метра. На поверхности грунта охранную зону обозначают табличками. Под землей провода с дополнительной изоляцией и металлической трубой защищены от влаги, повреждений и нагрузки.
Для заведения провода в деревянное строение применяют металлическую гильзу, сделанную из отрезка толстостенной трубы. Цель гильзы — исключить соприкосновение кабеля с деревом постройки.
Этап #2 — устанавливаем контур заземления
Рядом с точкой подключения кабеля к дому в земле выкапывают яму треугольной формы глубиной полметра. В углах ямы устанавливают металлические стержни — штыри или арматуру, соединяя их толстой проволокой или уголковым профилем.
Металлический проводник протягивают от контура к столбу или стене, соединяя его концом с заземляющей шиной в электрощитке. В схему включается также громоотвод. Подземную конструкцию засыпают грунтом.
Этап #3 — обустраиваем электрощит
Электрощит деревянного дома – сердце электрической сети, отвечающее за функционирование системы и безопасность проживающих.
Для правильной работы требуется следование ряду важных правил.
- размеры щита подбирают по количеству УЗО и автоматов, но с запасом – свободными местами на DIN-рейках;
- Кроме автоматов и УЗО, нужно предусмотреть места для электросчетчика, заземляющих и нулевых шин, а также подключенных проводов.
- Щит, установленный на улице, должен быть защищён от атмосферных осадков.
- Установка должна быть не ниже 1,5 метра, чтобы недоступна была для детей и животных.
Номинал автоматов, как и сечение проводаРабота автомата регулируется текущей нагрузкой. Параметры автомата на входе настроены по лимиту электроэнергии от поставщика.
При соединении или подключении проводов лучше применять эффективные и заменяемые клеммы, чем скрутку. Паяные соединения требуют большого времени и опыта.
Этап #4 — правильно прокладываем проводку
Вариант #1. Монтаж скрытой проводкиПеред монтажом нужно выбрать способ укладки проводов. Защита кабеля обязательна при его размещении в деревянных конструкциях — брусе, бревнах и так далее.
Согласно ПУЭ-6Предлагается установка электрических проводов в скрытом виде с применением металлической трубы.
Установка скрытой проводки опасна и трудоемка без помощи специалистов: каждый провод нужно уложить в стальную трубу, а соединения труб тщательно загерметизировать.
Если владельцы домов всё же хотят скрыть провода под облицовкой, пожарные советуют следовать инструкции.
- Подготовить штробы в бревнах/брусе.
- Установите распределительные коробки с учетом возможности дальнейшего доступа к ним после завершения отделочных работ.
- Просверливать отверстия в стенах и перегородках, а затем вставлять туда проходные гильзы с отшлифованными краями.
- Металлические монтажные «стаканы» устанавливают в местах, где крепятся выключатели и розетки.
- Необходимо выбрать трубы таким образом, чтобы провода занимали не более 40-50% их внутренней площади.
- Для предотвращения изгиба и разрыва проводов концы труб, равно как и гильз, необходимо отшлифовать или обработать пластиковыми обкладками.
- Фиксировать трубы на потолке и стенах можно с помощью хомутов, а к металлическим гильзам — развальцовкой.
- Уложить провода по схеме в трубах.
- Соедините провода в распределительных коробках и подсоедините их к электроустановкам и электрощитку.
Затем можно обшить деревянные поверхности вагонкой, гипсокартоном или другим подходящим материалом.
Чтобы защитить металл от коррозии, используют трубы из оцинковки или нержавейки. Простую сталь покрывают антикоррозийной краской. При повышенной влажности трубы прокладывают с уклоном для слива конденсата.
Вариант #2. Монтаж открытой проводкиВидимая проводка устанавливается сверху на древесные поверхности и должна иметь эстетичный вид.
Для маскировки используют гофрированные трубыЖесткие пластиковые ящики и плинтусы из негорючего материала. Многие предпочитают оформлению в стиле «офис» ретро-проводку, разработанную для создания внутренней электросети деревянного дома.
При ограниченном бюджете и невозможности установить электропроводку в ретро-стиле можно использовать коробки из самозатухающего пластика. В продаже есть различные цвета, чтобы подобрать вариант, который лучше всего сочетается с отделкой стен: белый, коричневый, бежевый, имитация древесины.
Инструкция по электромонтажу:
- Подберите кабель-каналы и плинтуса, подходящие по размеру для провода.
- Снимите крышку, а основание закрепите на деревянной поверхности саморезами.
- В точках скрепления и углах установите распределительные коробки для присоединения проводов.
- Монтировать розетки и выключатели в соответствии с правилами установки электрооборудования в деревянных постройках.
- Поместить провода в кабель-каналы.
- Произвести подключение по всем линиям.
- Соединить верхние элементы – крышки, закрыть.
Защитой считаются ситуации, когда провода нигде не соприкасаются с деревом и не выступают за пределы защитного слоя.
Этап #5 — устанавливаем выключатели и розетки
Монтаж накладных электроточек Процедура ведется по стандартным положениям, кроме одного нюанса: к каждому прибору добавляют изоляцию из негорючего материала, как, например, алюминий или асбест.
Установка выключателей происходит аналогично установке розеток.
Для точного монтажа применяют накладки и вставки из древесины. Обработка антипиреном снижает вероятность риска.
Выводы и полезное видео по теме
Видео №1. Опасности некорректной установки и советы по надлежащему монтажу.
Видео №2. Общие правила устройства электропроводки.
Видео третья часть. Проверка выполненного электромонтажа в деревянном доме.
Имея базовые знания электромонтажа, не выполняйте самостоятельную прокладку проводов в деревянном доме без надлежащего образования, навыков и опыта. . Монтажники со специальной подготовкой знают о некоторых особенностях и правилах.
