Защитные устройства все чаще используются из-за увеличения числа бытовых приборов, но не все жильцы стремятся подключить всю квартиру к такому оборудованию из-за вероятности ошибочной активации.
Популярна обычная розетка с УЗО, в которую можно подключить лишь один потенциально опасный прибор: стиральную машину, душевую кабинку, посудомойку. В предложенной статье вы узнаете о принципе работы, конструктивных особенностях и видах прибора защиты, а также найдете ценные советы по установке.
Актуальность электророзеток с УЗО
Более сорока процентов возгораний происходят из-за дефектной проводки, ежегодно погибают домашние пожары жертвами поражения током. Такие трагические ситуации могли бы быть предотвращены, если бы электросеть находилась под наблюдением. УЗО — устройство защитного отключения.
Устройство контролирует разность напряжений нулевого и фазного проводов, и при заметном отклонении от нормы подачу энергии нагрузке прекращает.
Порог тока для неотпускания провода мышцами человека равен 10 мА, поэтому розетка с УЗО должна точно определять его уровень и срабатывать защитой. Автоматика устройства рассчитана так, что при касании оголенного провода под напряжением человек даже не успевает ощутить удар током – устройство отключает электропитание практически мгновенно.
Неисправная проводка внутри стен долгое время может оставаться незаметной и не представлять пожарной опасности. Со временем изоляция провода истончается, ток увеличивается, что может привести к возгоранию. УЗО обнаруживает проблему задолго до нагрева кабеля и отключает его от сети.
Неисправность изоляции в стенах приводит к финансовым потерям для пользователей, поскольку электроэнергия тратится на нагрев бетона и штукатурки. установка УЗОЭто эффективный способ улучшить электробезопасность дома и обеспечить экономию электричества.

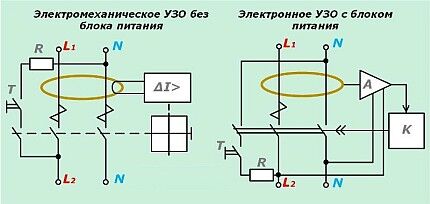

Внутренняя схема устройства
Защитное отключение основано на дифференциальном трансформаторе, состоящем из тороидального сердечника с обмотками.
За 30 миллисекунд должна отключиться активная нагрузка, хотя некоторые модели работают при пороге в 10 миллисекунд.
Устройство защитного отключения для розетки спроектировано таким образом, чтобы все приборы помещались внутри него. стандартном подрозетникеМаленькие детали влияют на цену: если покупать отдельные части аппарата, то это обойдется втрое дешевле.
Возможные конструкционные варианты
В сочетании розетки и УЗО оба прибора имеют равный вес.
Сложно выделить основную функцию одного из них, поэтому по внешнему виду может быть розетка с УЗО или УЗО с розеткой.
Эти устройства могут иметь такой вид:

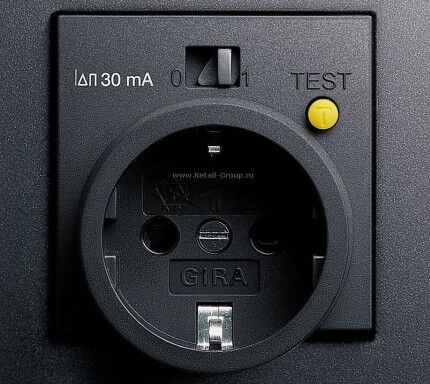

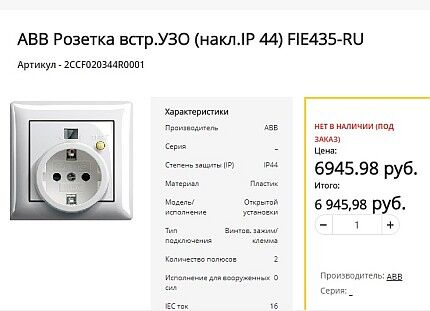

- модуль, встраиваемый в подрозетник;
- Устройство для подключения к стандартной электрической розетке.
- модуль, монтируемый на DIN-рейку.
Эти устройства – два независимых прибора, объединенных в единую конструкцию. Функционально рабочие аналогично, поэтому выбор зависит от удобства каждой модели в определенной ситуации.
Схемы подключения розеток с УЗО
Способы подключения розеток с встроенным УЗО разнообразны. Зависит от количества подключаемых устройств, расположения проводов и наличия шины заземления. Важно подключить розетки в доме для обеспечения максимальной безопасности жильцов и соблюдения всех электротехнических норм.

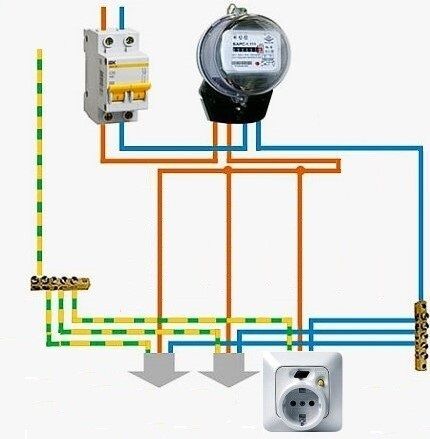

Единственная розетка с заземлением
Простейшая схема установки розетки с УЗО в бытовую электрическую сеть предполагает использование одного устройства. К нему подключаются фаза, ноль и заземление. Данная схема обеспечивает двухступенчатую защиту человека.
Заземление предоставляет пассивный способ защиты человека от удара током при контакте с бытовым прибором под напряжением. Основной поток электронов направляется в землю, однако человек всё равно подвергается опасности. Устройство защитного отключения исключает практически все риски для здоровья в подобной ситуации.
Главным достоинством схемы с заземлениемЕсли ток может беспрепятственно уходить в землю, УЗО моментально сработает. Без такого отвода тока люди, контактирующие с заряженными поверхностями, могут получить удар током.

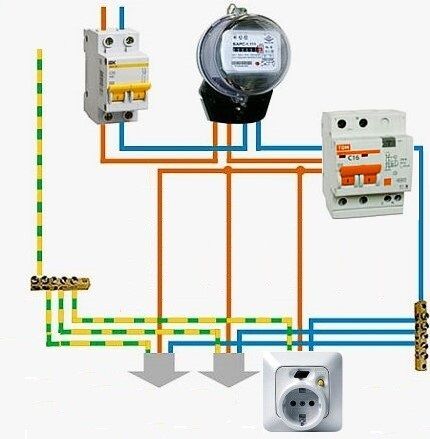

Схема подключения розетки с помощью дифференциального автомата.
Двухступенчатая схема работы УЗО и дифференциального автомата удобна. дифференциальный автоматПредоставляет дополнительную защиту всему жилью от токов утечки, а также от перегрузок сети и короткого замыкания.
При активации предохранителя розетки отключится только она, а другие помещения сохранят питание.
Дифавтомат может иметь такой же пороговый ток, как у розетки с УЗО, или превышающий его (100 мА). При одинаковом значении тока оба соединенных последовательно аппарата могут выбивать одновременно. Преимущества подключения розетки к заземлению остаются прежними, как и в схеме без дифавтомата.

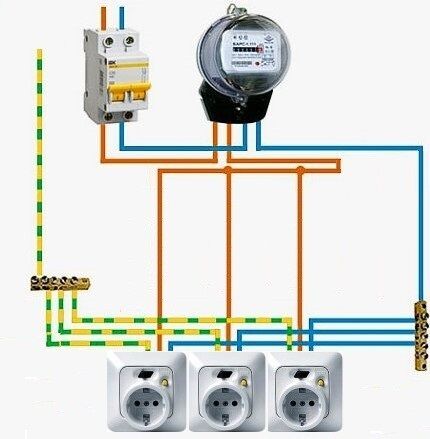

Одноуровневая система нескольких розеток
Подключение нескольких розеток с УЗО к одной сети не влияет на их работу. Каждая розетка гарантирует безопасное использование техники, подключаемой к ней.
Установка такой схемы достаточно проста и не нуждается в сложных действиях. установки общего дифавтоматаИли устройства защитного отключения (УЗО). Преимущества подключения заземления такие же, как и в ранее обсуждённых вариантах.
Отличия в принципах действия УЗО и дифференциального автоматаВ тексте приводится информация, которую автор считает полезной для прочтения.
Установка множества розеток обходится дорого: за каждый прибор нужно заплатить немало. В качестве альтернативы можно установить одно УЗО для всего помещения.

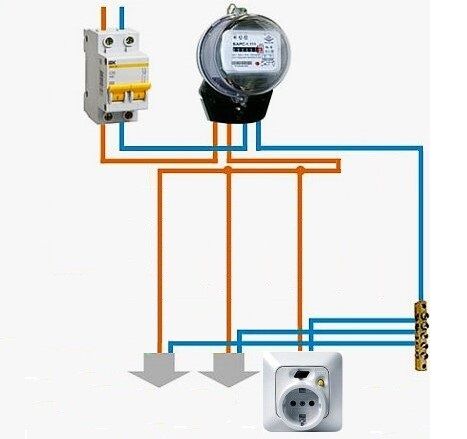

Нерекомендованная схема без заземления
Схема подключения розеток с УЗО без заземления почти идентична описанным ранее двухуровневым и одноуровневым вариантам. Отличие заключается только в отсутствии провода, отвечающего за отвод тока от корпуса бытового прибора при повреждении его электроизоляции.
В основном до 2000 года дома и многоэтажки не имели заземления, из-за чего такая схема подключения стала обычной. Но у неё есть скрытый недостаток: корпус бытовых устройств не соединен с землей.
Этот факт является проблемой для здоровья и работоспособности микросхем в бытовой технике, поэтому шина заземления в домашней электропроводке необходима и желательна.
Характеристики розеток с УЗО
Не во всех квартирах имеются современные розетки с УЗО, поскольку такие устройства либо дифавтоматы обычно устанавливают на входе в жилище.
Для выбора оптимального способа электробезопасности в жилище нужно изучить достоинства и недостатки розеток с защитой от утечки тока.
Преимущества комбинированных устройств
Приборы защиты от утечек тока «2-в-1» используются нечасто, но обладают рядом преимуществ, делающих их незаменимыми в некоторых ситуациях.
Преимущества розеток с УЗО заключаются в следующих характеристиках:
- Безопасность от удара электрическим током при протечке напряжения.
- Не требуется укладывать дополнительные провода и покупать дорогой общий дифференциальный автомат большой мощности.
- универсальность в сетях с различным напряжением;
- Можно подключать любое электробытовое оборудование с мощностью не более 3 кВт.

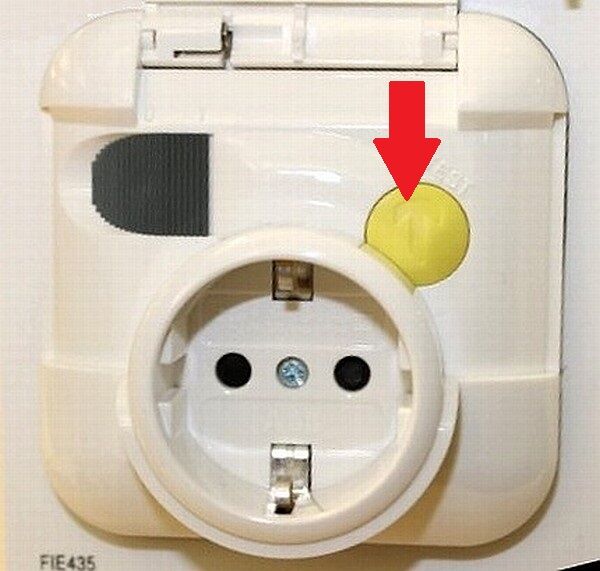

- Проверка исправности путём нажатия специальной кнопки теста.
- возможность срабатывания при токах утечки 10 мА;
- защита при повреждении нулевого провода;
- удобство монтажа;
- компактность;
- Наличие контрольного устройства для отображения напряжения в легкодоступном месте.
Благодаря перечисленным достоинствам розетки с УЗО подходят для быстрой организации дополнительного электромагнитного щита от утечек тока. К тому же, данные приборы достаточно подвижны и переставляются в нужное место за несколько минут.
Недостатки совмещения розетки и УЗО
Продажа розеток с УЗО и подобных переносок невелика. Недостатки этих устройств побуждают покупателей отдать предпочтение другим приборам.
К минусам защитных розеток относят:
- Установка одного УЗО для всей квартиры или группы помещений выходит дешевле, чем установка отдельных устройств в каждую розетку.
- Существуют конкурентоспособные устройства типа дифференциальных автоматов, предоставляющие также защиту от перегрузок сети или короткого замыкания проводов.
- В старых домах с дефектной проводной изоляцией часто случаются ложные срабатывания предохранителей.
- Установка многих моделей затруднена из-за необходимости глубоких подрозетников.
Розетки с УЗО — довольно специализированный товар, применяемый при отсутствии желания или возможности установки общих дифференциальных автоматов, а также при необходимости защиты с пороговым уровнем 10 мА.
Правила подключения к сети
Ввод подключения встроенной розетки с УЗО в сеть не представляет сложности.
Этот список операций наиболее полным образом можно представить так:
- Выберите розетку нужного размера для устройства.

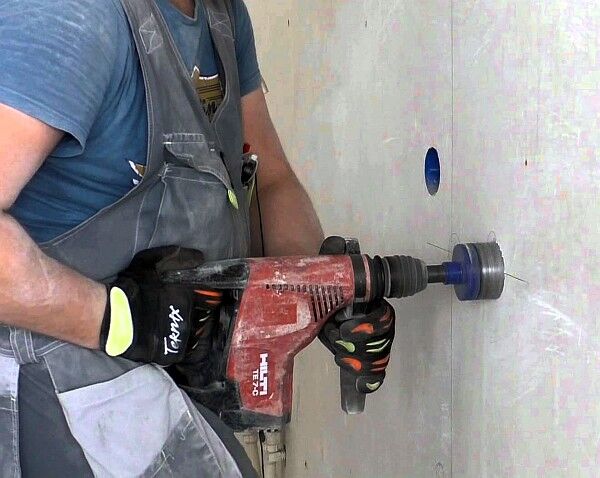

- Просверли отверстие коронкой в стене и подключите к нему фазный, нулевой провод и заземление (если таковое имеется).
- Отключить электроэнергию.

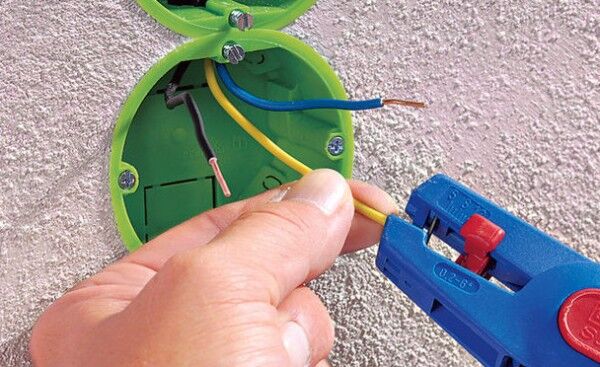

- Присоедините электропровода к нужным контактам на розетке.

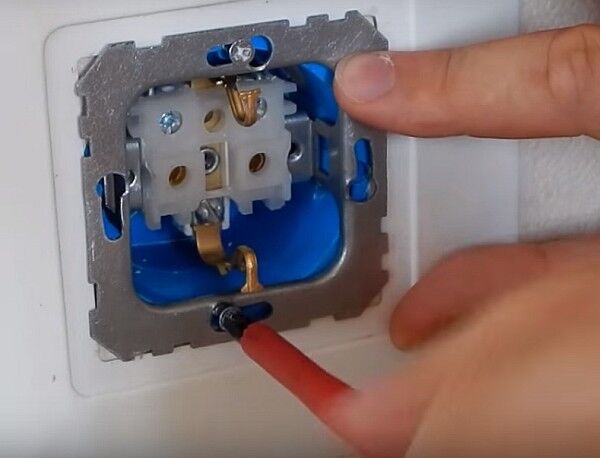

- Закрепить прибор в подрозетнике.
- Включить электроэнергию.
- Нажмите кнопку «Тест», чтобы проверить работоспособность устройства. При нормальной работе питание должно отключиться мгновенно.

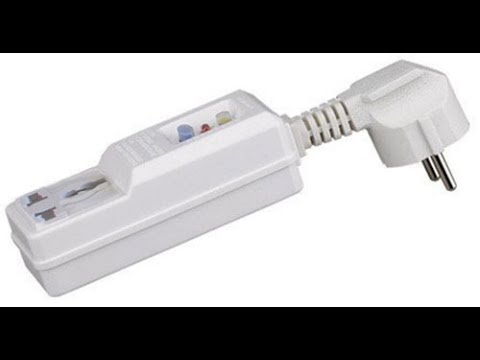

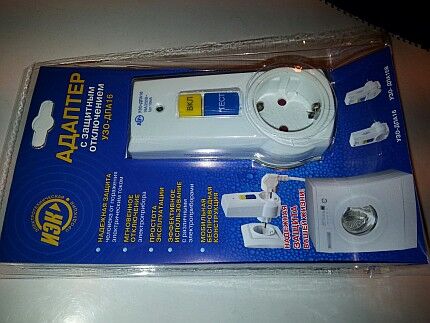

Установка устройства в виде моноблочного переходника не обязательна. Его вставляют в обычную розетку, а с другой стороны к нему подключают бытовые приборы.
Для монтажа розетки с УЗО на DIN-рейку нужно закрепить её, подключить кабели к клеммам и провести проверку. Затем устройство можно использовать.
Советы по выбору подходящей модели
Выбрать розетку с УЗО просто, поскольку производители предоставляют преимущественно стандартные варианты, ассортимент которых ограничен.
Внимательно рассмотрите эти детали при выборе.
- Ванным комнатам необходима защита как минимум IP44, а для сухих помещений достаточно IP21 или IP22.

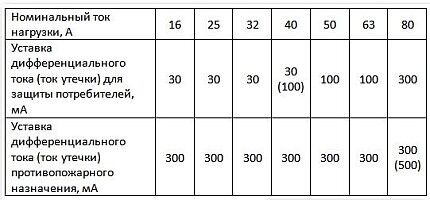

- Для новых бытовых приборов допустим уровень отключающего дифференциального тока 10 мА, для старых — 30 мА.
- При подсоединении к розетке длинных кабелей или многих бытовых устройств предпочтительны модели с током утечки не меньше 30 миллиампер.
- Не превышайте максимальную мощность подключенных приборов, обозначенную на розетке. Допустимый ток должен быть в пределах 30-50% выше фактического рабочего тока.
- Статистика разводов и ошибок примерно одинаковая у большинства популярных брендов, так что переплачивать за имя не имеет смысла.
- Каждый прибор нуждается в техпаспорте или инструкции к эксплуатации, где перечислены его характеристики.
Проверяя розетку-переходник перед покупкой достаточно включить его в сеть и нажать кнопку «Тест», имитирующая утечку тока.
Сохраните чек после покупки, для обмена устройства в случае обнаружения дефектов.
Выводы и полезное видео по теме
Принцип действия и устройство УЗО:
Демонстрация работы розеточного переходника с УЗО:
Для защиты жилых помещений от электрических опасностей оптимальным решением считается двухступенчатая система с применением дифференциальных автоматов. Эта схема нуждается в сложной установке и влечет за собой значительные расходы.
В случае необходимости защиты отдельных бытовых приборов можно приобрести розетку с интегрированным УЗО. Это устройство позволит своевременно выявить удар током, отключить подачу электроэнергии и сохранить человеческую жизнь.
