Установка двухклавишного выключателя: правила, схемы и инструкция монтажа

Просмотров: 56

Двухклавишные выключатели из-за большей функциональности превосходят одноклавишные. В доме с использованием двойных установок вместо обычных одноклавишных электроустановочных устройств получится заметная экономия.

Подключение двойного выключателя осуществляйте, следуя нормам и правилам техники безопасности.

В статье представлено устройство двойного выключателя, его плюсы и инструкция по установке и подключению.

Как устроен двойной выключатель?

Чтобы установить устройство должным образом, нужно понять его внутреннее устройство и принцип функционирования. Выключатели в данном контексте не являются исключением.

Устройства с двумя клавишами повторяют конструкцию устройств с одной клавишей, но отличаются количеством клемм и способом подключения. Разница видна в названии – у них две отдельные клавиши, каждая из которых управляет электрическим контуром.

Выключатель делится на две части: внешнюю и внутреннюю. Внешняя часть включает декоративную рамку и клавиши, являющиеся основным инструментом управления источниками света. Внутренняя часть — механизм с клеммами.

Изделия изготавливают с применением как металлических, так и пластиковых компонентов. Для контактов выбирают проводящие ток металлы: сталь и медь.

Для более детального изучения деталей выключателя разберём принцип его работы. разборка и подключение.

Наружные элементы чаще всего производят из пластика — безопасного и негорючего материала. При сборке корпус собирают первым, а при разборке – снимают в первую очередь.
Устройство крепится к металлическому каркасу и является объемным блоком с разными клеммами, и порой — кнопками. Верхняя часть изделия имеет обозначения, указывающие на возможность присоединения разных кабелей.
В случае размещения механизма в подрозетнике, крепление осуществляется либо распорными лапками с обеих сторон, либо специальными отверстиями, обеспечивающими выравнивание корпуса прибора во время установки.

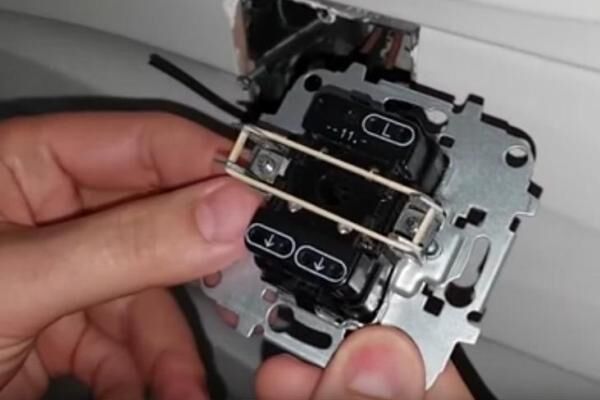

Механизм состоит из контактов, предназначенных для закрепления проводов. С одной стороны к контактам подсоединяются подходящие провода, а с другой – отходящие. Существуют самозажимные контакты, работающие благодаря пружинке, и винтовые.

Цифровые и буквенные обозначения могут меняться на разных моделях. Например, L может означать общую фазу питания, а 1 и 2 – отходящие фазы. Для обозначения входа-выхода могут применяться стрелки.

Преимущества двухклавишных моделей

Зачем менять простые устройства на более сложные?

На самом деле преимущества налицо:

  • Одно устройство позволяет управлять двумя разными светильниками или двумя группами ламп.
  • Яркость освещения в помещении можно настроить, меняя число работающих светильников.
  • Использование только некоторых осветительных приборов позволяет экономить электричество.
  • Желательно управлять режимом освещения одновременно в двух комнатах: на кухне и коридоре, или в ванной и туалете.
  • Электрические провода используются более разумно и бережно.

Регулировка света позволяет создавать комфортную обстановку для разных действий. Например, для работы или чтения можно задействовать все клавиши и включить все 5-6 лампочек люстры. А для отдыха достаточно одного или двух лампочек, которые создают рассеянное, приглушенное освещение.

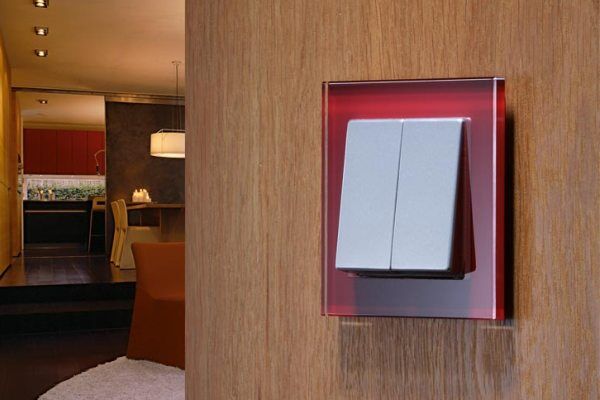

Современные модели отличаются разнообразием дизайна. Цветовые и стилистические варианты позволяют выбрать устройство, гармонично сочетающееся с оформлением комнаты.

Клавиши имеют оригинальный дизайн – круглую форму, имитирующую плавность окружности. Коллекционные варианты, как правило, стоят больше обычных.
Модель отличается модульным внешним видом и особенностями монтажа. Две идентичные половины соединяются при установке с помощью перемычки.
Внешние модели применяют преимущественно в помещениях с деревянными стенами, где нужна открытая прокладка кабелей.

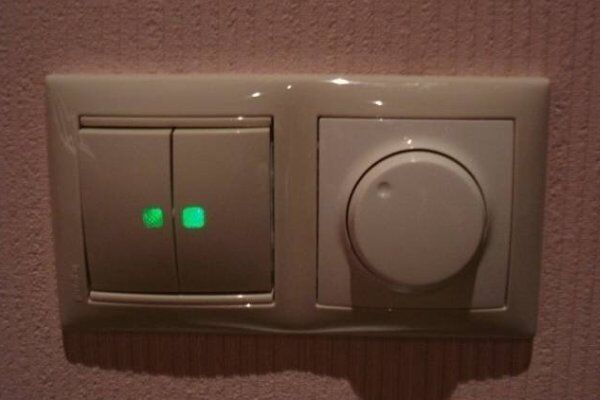

Подсветка преображает внешний вид устройства и служит для подсветки прибора в темное время суток.

Как и одноклавишные, двухклавишные модели могут быть встроенными и накладными. При кирпичных, бетонных, газобетонных или гипсокартонных стенах квартир/домов обычно устанавливают внутренние выключатели.

Установка внешних устройств часто используется в деревянных домах из-за трудностей монтажа внутренних проводов, обусловленных правилами ПУЭ.

Популярные схемные решения

При подборе схемы подключения двух клавишного выключателя важно учесть два фактора.

  • Тип системы заземления, применяемой в доме: TN-C или TN-S?
  • одним или двумя осветительными приборами управляет выключатель.

Система заземления TN-C признана устаревшей. Установка выключателя отличается тем, что получает лишь два провода из распределительного щитка вместо трёх.

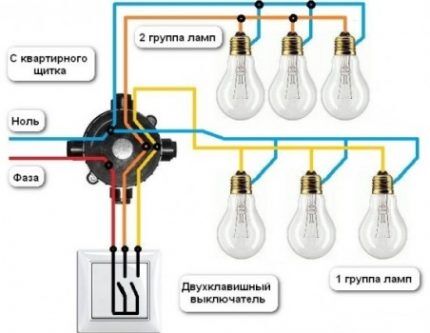

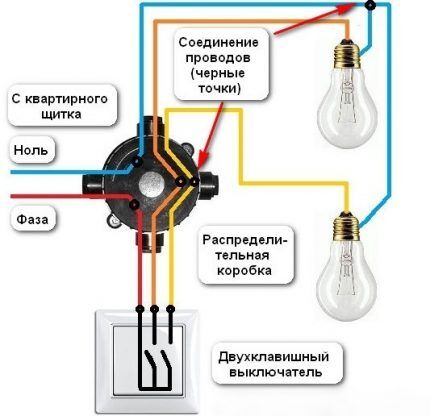

Подключив к одному выключателю два светильника, получится следующее. Обратите внимание: нулевой провод (синий) объединяет землю и ноль, поэтому третьего провода не требуется.

В новостройках применяют систему заземления TN-S. Прежде чем установить двуполюсный выключатель своими руками, проверьте наличие трехжильного провода от автоматического выключателя до места установки электроустановок.

Сравним разницу в подключении.

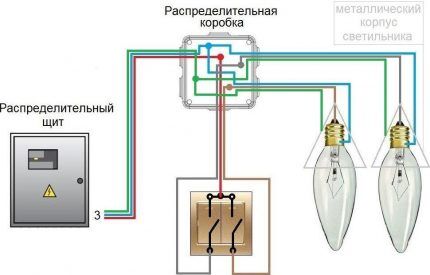

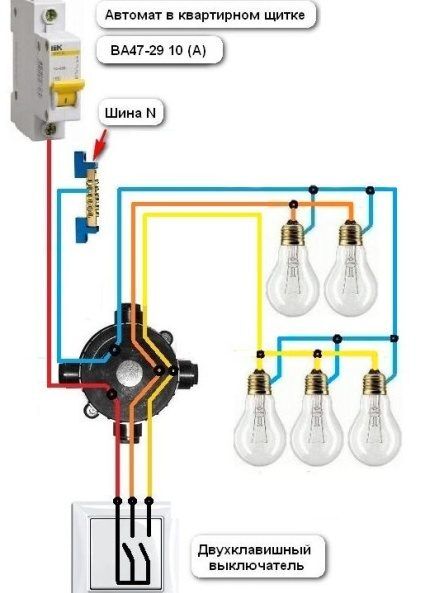

Схема предусматривает четыре провода от электрощита к распределительной коробке: три рабочих и один заземляющий. На каждую лампу или группу ламп поступает напряжение и земля.

Добавление третьей заземляющей жилы не меняет подключения проводов к выключателю: в его механизме всё также используются только фазные провода – один входной и два выходных.

Если лампы, подключаемые к одному выключателю, размещены в разных комнатах, схема отличается лишь распуском проводов в разные направления.

Проводка от щитка и выключателя, а также соединение жил в распределительной коробке выполняется по схожей схеме, но далее провода идут в разные направления.

При подключении автомата трехжильным проводом земля присоединяется к заземляющим проводникам групп светильников и, подобно нулевому проводу, распределяется в двух направлениях.

Установка люстры с двумя клавишами управления одним выключателем упрощается за счет необходимости протягивать лишь один провод от выключателя до светильника.

Добавление третьей заземляющей жилы не меняет сути схемы: она исходит от автомата в щитке и к земле подсоединяется через розетки двух групп ламп.

Распределение ламп в люстре выполняется различными способами в зависимости от нужной яркости освещения. Пятиламповую люстру возможно разделить на группы по двум схемам: четыре лампы и одна лампа, две лампы и три лампы.

Количество способов соединения шестиророзетковой люстры увеличивается: можно соединить по 1 и 5 лампочек, 2 и 4, или 3 и 3. Следовательно, чем больше ламп в светильнике, тем больше вариантов группирования их .

Инструкция по монтажу и подключению

Подключение может занять 15 минут при простой замене устройства или несколько дней при необходимости прокладки новой проводки.

Выбор материалов и подготовка инструмента

При ремонте в жилых помещениях обычно заменяют старые алюминиевые провода на медные, обладающие лучшими техническими показателями.

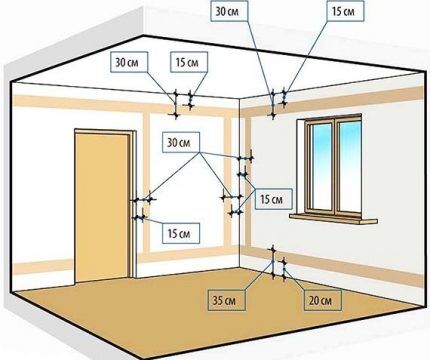

При выборе места установки помним о рекомендациях ПУЭ: высота от пола – 60-180 см, расстояние до газопровода – 50 см, расстояние от дверного проема – 15-20 см.

Провода следует укладывать либо по горизонтали под потолком, либо строго вертикально вниз до точки установки.

Для обслуживания электрооборудования понадобится ручной инструмент с изолированными рукоятками.

  • универсальная отвертка;
  • круглогубцы;
  • плоскогубцы;
  • строительный или канцелярский нож;
  • индикаторная отвертка.

Для работы понадобится разметка и перчатки с изоляцией.

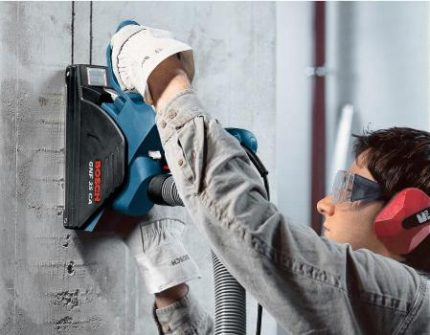

Перед штроблением стены требуется убедиться в наличии штробореза, перфоратора или дрели, а также гипсовой или строительной смеси для последующей шпаклевки.

При выборе выключателя обращают внимание на дизайн интерьера. При покупке кабеля учитывают нагрузку системы. Осветительные группы относятся к наименее мощным участкам сети, поэтому подходит кабель ВВГ 1,5 мм², а лучше ВВГнг – с полимерной защитой пониженной горючести.

Длина кабеля определяется с помощью измерительной ленты. К общему протяжению проводов добавляется запас на соединение в распределительных коробках и установку в клеммах. Более подробную информацию о расчёте сечения кабеля смотрите в этом материале.

О соединении электропроводов в распредкоробке

На первом этапе подключают кабель к автомату, расположенному в электрощитке.

  • Провод цвета красного или коричневого подключен к клемме автомата.
  • нулевая (син.) – к нулевой шине;
  • заземляющая (зел. или желто-зел.) – к заземляющей шине.

Операции с автоматикой на щите лучше доверить электромонтажникам, обслуживающим общедомовую сеть. Изменения в электрощитке выполнять самостоятельно нельзя. Также стоит прочесть статью о цветовой маркировке электрических проводов. ссылке.

Провод от щита протягивают к распределительной коробке, затем к выключателю и светильнику или двум светильникам/группам. Необходимо избегать ошибок при подключении. соединение проводов в распредкоробке.

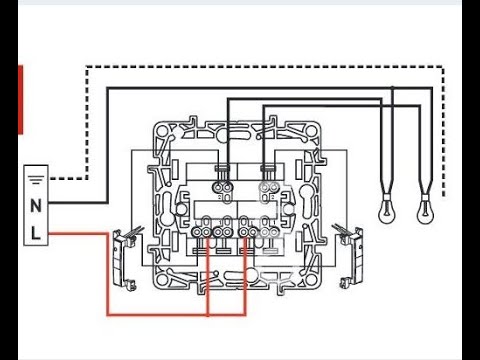

Фазу автомата соединяют с входящей фазой выключателя. Две отходящие фазы выключателя подключают к каждой из двух фаз светильников. Ноль с щитка присоединяют к двум нулям светильников. Землю со щитка подсоединяют к двум землям светильников.

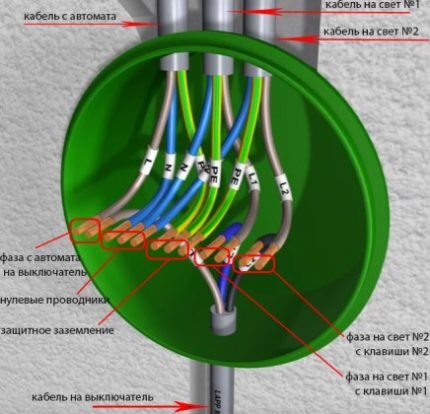

В распредкоробке требуется произвести пять соединений. Для выполнения соединения применяют скрутку, пайку или более новый способ – клеммные коробки.

Порядок монтажа выключателя на стену

Установка выключателя возможна двумя способами: в монтажную коробку или непосредственно в стену. Второй вариант предпочтительнее при установке в гипсокартонную перегородку. Рассмотрим пошаговую инструкцию по подключению и установке двойного выключателя самостоятельно.

Перед установкой двери важно подсоединить все лампы из рабочего контура: одну люстру, люстру с группами точечных светильников или лампы в разных комнатах.

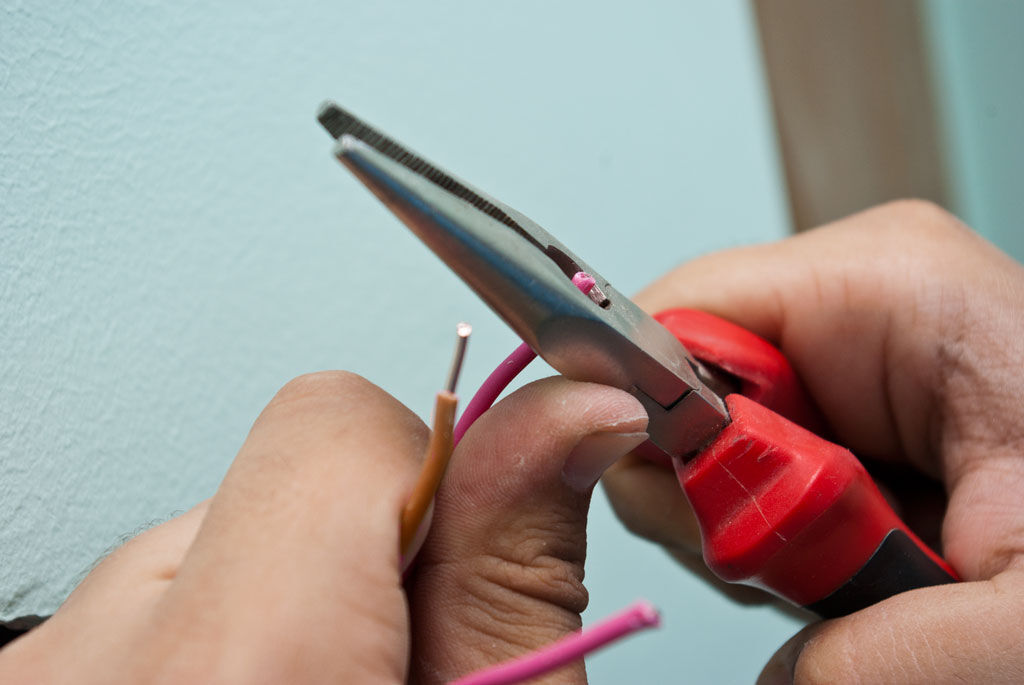

Отрезаем провода таким образом, чтобы они занимали мало места в нише после установки выключателя. Освобождаем концы жил от изоляции примерно на 0,9-10 мм.

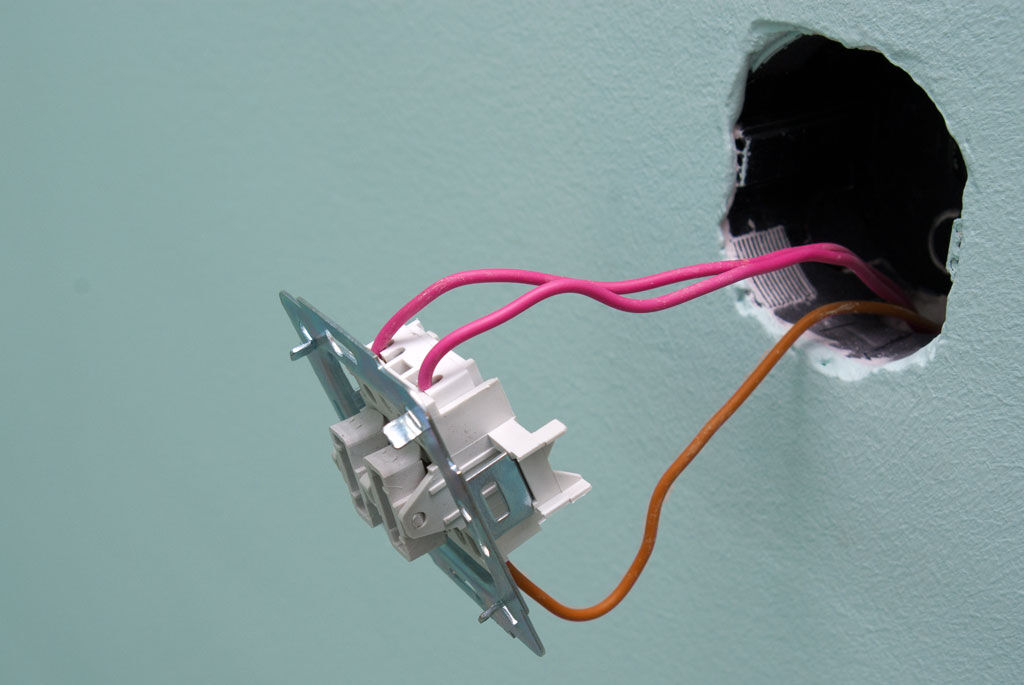

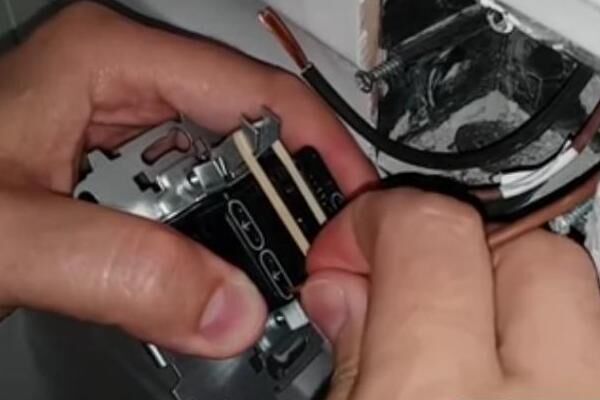

Красный или коричневый входящий фазный провод подключают к нужной клемме. На противоположной стороне расположены две клеммы для выходящих фазных проводов. Крепко затягиваем винтом.
Найти две клеммы для проводов фаз и подключить туда провода от светильников. Фазовые провода чаще всего розового, красного, белого или коричневого цвета.

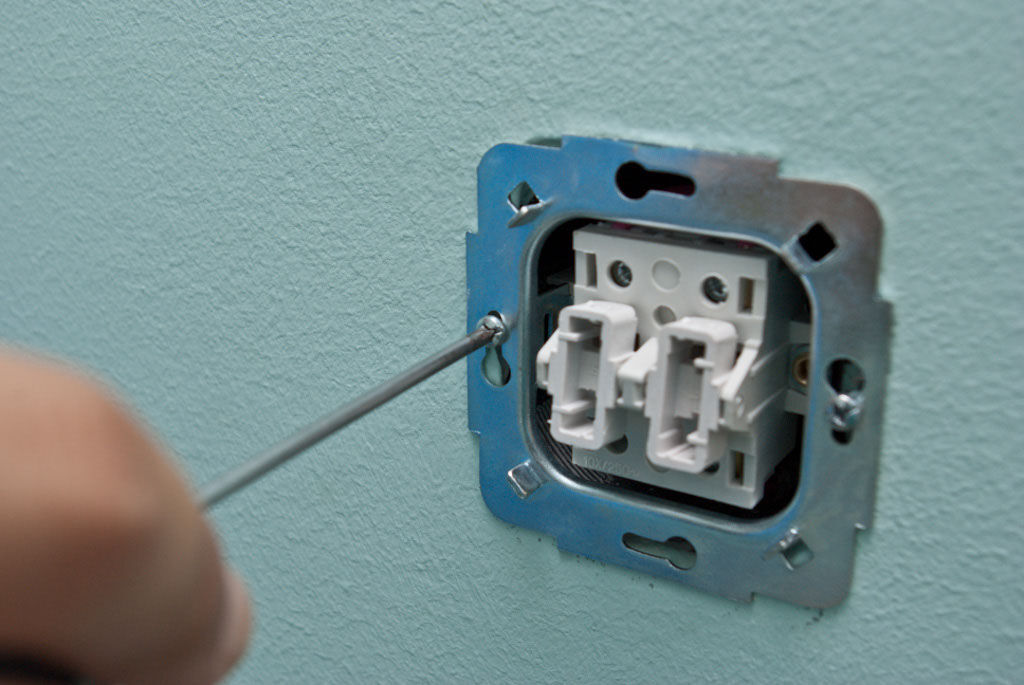

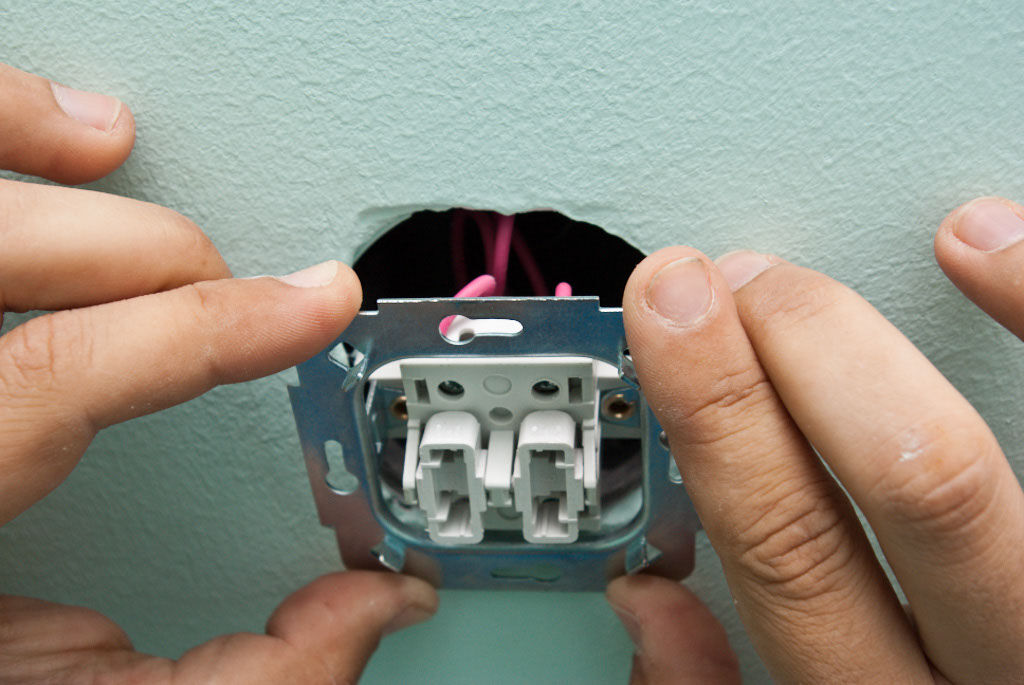

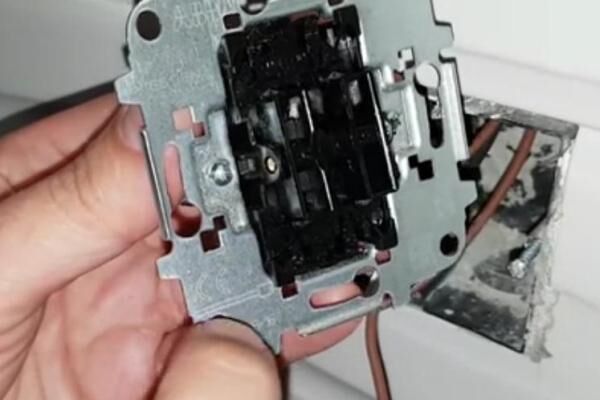

Проверяем надёжную фиксацию проводов в клеммах и устанавливаем механизм выключателя в стену или подрозетник.
Крепим его на лапки или зажимы. Подключаем электричество и проверяем при помощи тестера.
Оцениваем правильность установки внутренней части выключателя с помощью уровня. При необходимости корректируем положение корпуса.

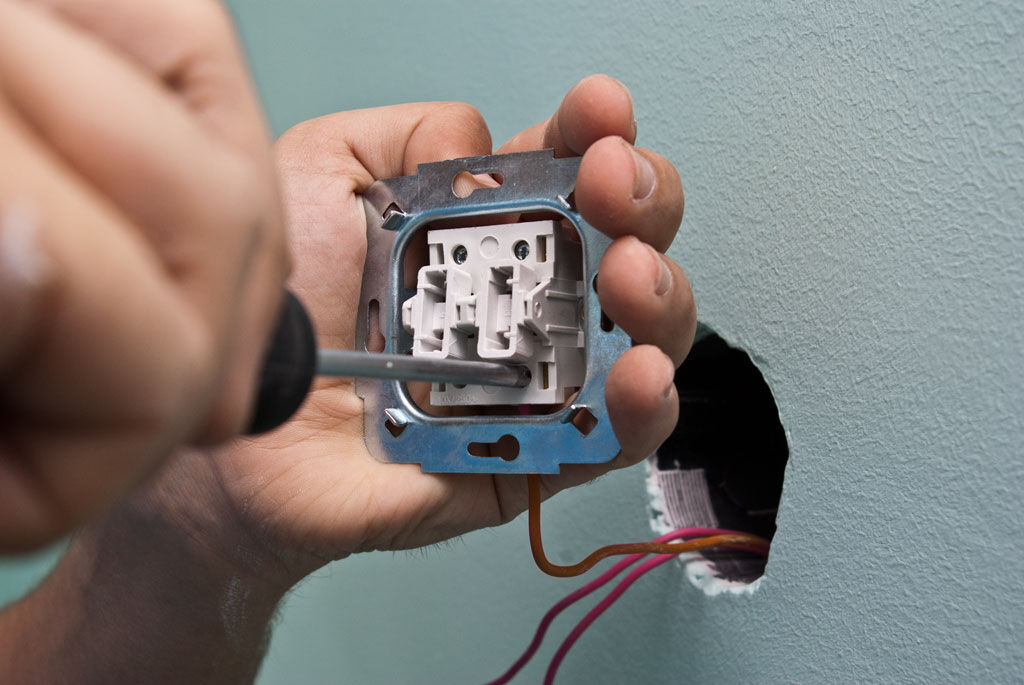

Крепежными винтами фиксируем корпус. Выключатель должен надежно устанавливаться, чтобы во время использования не выпал из места.

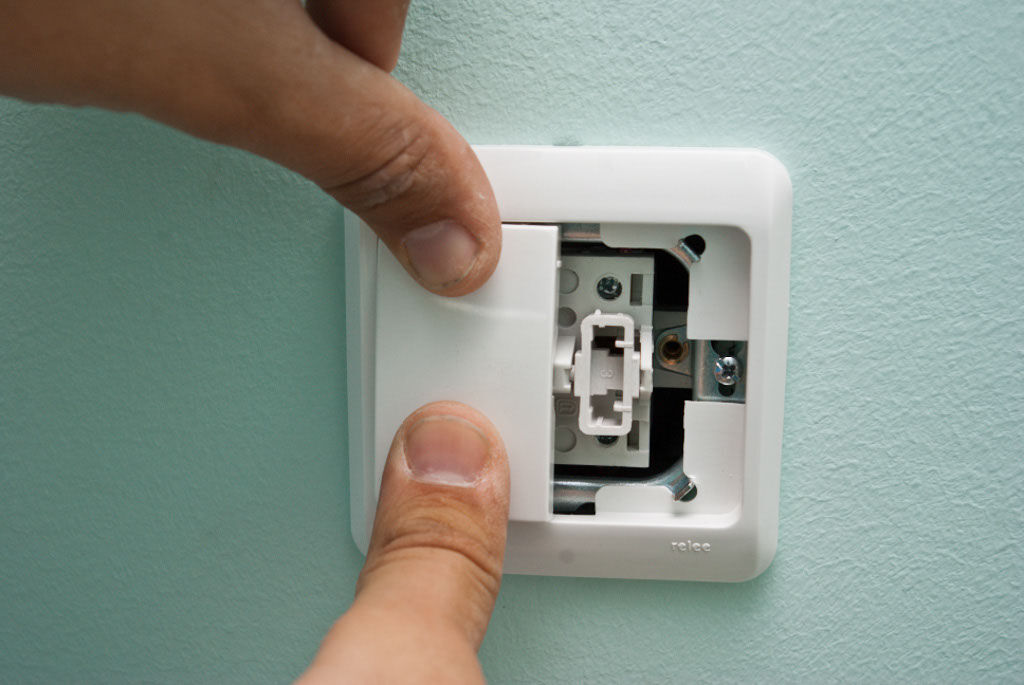

Последним этапом является установка декоративной пластиковой рамки и двух клавиш. Рамка фиксируется неподвижно, а клавиши должны свободно перемещаться.
После полной сборки выключателя проверим работоспособность с помощью клавиш. Включим автомат и последовательно нажмем каждую клавишу.

Лампочки могут не загореться. Нужно снова разобрать выключатель и проверить, правильно ли жилы вставлены в клеммы. Причина может быть и в неверном соединении проводов в распределительном щитке – нужно осмотреть его тоже.

Описание процесса подключения двухклавишного выключателя представлено далее. этой статье.

Для упрощения определения функции каждого провода в будущем, при установке жилы маркируют.

Не забываем о безопасности

Вначале любых действий с электрооборудованием необходимо отключить автомат на общедомовом щитке. Затем следует ещё раз убедиться в отсутствии напряжения в сети с помощью индикаторной отвертки или тестера – это нужно делать каждый раз перед началом работы с проводами.

В случае размещения щита на лестничной площадке во время работ необходимо установить предупреждающую табличку, чтобы избежать случайного включения выключателя.

При освоении основам электромонтажа заручитесь помощью напарника.

Защитные перчатки с изоляцией могут защитить от поражения электрическим током, но работать с проводами в таких перчатках неудобно. штробления и шпаклевки стенРекомендуется надевать рабочую одежду, удобную обувь и маску, или респиратор, чтобы защитить лёгкие от пыли.

Выводы и полезное видео по теме

Новые знания о соединении проводов, установке выключателей и подсоединении бытовой техники помогут вам в домашних электромонтажных работах.

Нюансы подключения электроприбора с подсветкой:

Подробно о соединении проводов в распредкоробке:

Подключение люстры с применением пайки:

От выбора места до подключения к автомату:

Опыт работы с электропроводкой поможет смонтировать двухклавишный выключатель, если правильно выбрать схему и протянуть провода надежно. Но при непонятных моментах подключения или соединения жил обратитесь за помощью к специалисту или выполняйте все действия под его наблюдением.

Владеете ли Вы практическими навыками подключения двухклавишных выключателей? Возникли ли у Вас вопросы по статье? Задавайте их в блоке комментариев, и мы постараемся дать быстрый ответ.
