Устройство выключателя с одной клавишей: руководство по подключению

Для управления электрическими источниками освещения применяют различные приспособления, самым распространенным из которых является выключатель. Это простое устройство, находящееся на стене и соединенное с проводами. Различные модели могут отличаться внешне, но внутренняя схема одинарных моделей одна и та же.

Этот материал поможет разобраться в подключении одноклавишного выключателя для быстрого ремонта. Рассмотрены разные способы подключения с иллюстрациями, которые наглядно показывают процесс монтажа.

Конструкция и назначение выключателей

Выключатель – механическое, иногда электронное устройство для открытия и закрытия электрической цепи, что позволяет включать и выключать освещение.

Рассмотрим устройство и установку самых простых моделей – одноклавишных выключателей.

Они состоят из 4 основных частей:

  • рабочего узла Основа из металла с контактами и кнопочным управлением.
  • крепежа — когти или усы из металла, закреплённые на металлической пластине.
  • декоративного оформления — панели или рамки;
  • динамической части — пластиковой клавиши.

В основном внутренние детали изготовлены из металла, например, оцинкованной стали. Внешняя декоративная отделка чаще всего выполнена из безопасного пластика. Возможны также керамические элементы, способные выдерживать нагрузку до 32 ампер, тогда как пластик рассчитан на 16 ампер.

Установка выключателя с одной клавишей обусловлена следующими причинами:

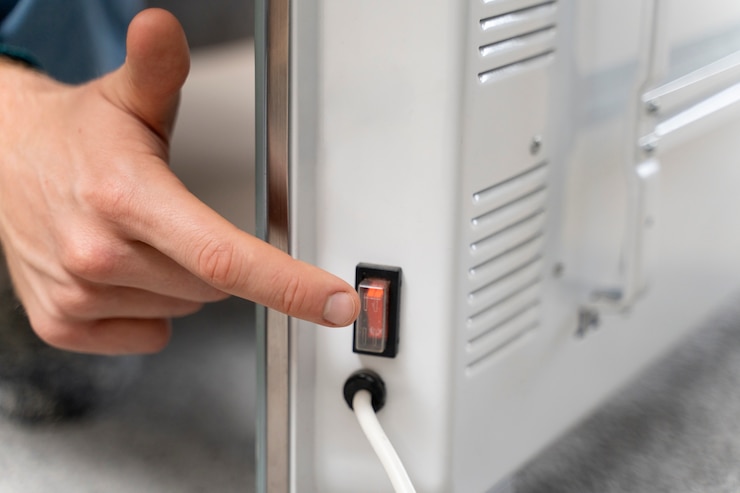

Фото: img.freepik.com
Одноламповое устройство освещения, находящееся подальше от остальных светильников, оборудуют одноклавишным выключателем.
Одноклавишные выключатели управляют светодиодной лентой, которая подсвечивает участок помещения, например, рабочую зону на кухне.
Регулировка потолочных LED-светильников и настенных бра, независимо от сложности конструкции, осуществляется посредством одноклавишных выключателей.
Установка одноклавишного выключателя обусловлена повреждениями корпуса, представляющими опасность поражения электрическим током, а также неисправностью внутреннего механизма.

Строение объекта, как снаружи, так и изнутри, формируется под влиянием разных факторов, таких как предназначение или ожидаемая нагрузка. Некоторые модели имеют дополнительное устройство — светодиод для внешнего освещения.

Простой выключатель с одной клавишей состоит из: клавиши для активации механизма; декоративной рамки; рабочей части с электрическим механизмом.

В комнатах с светильниками, не имеющими провода питания (такие как торшеры и настольные лампы), устанавливают выключатели.

Чаще всего это потолочные или настенные светильники, люстры и сложные осветительные конструкции.

Выбирая устройства для помещений с высокой влажностью, обратите внимание на класс защиты. Спальням и гостиным подойдет IP 20, ванным комнатам и кухням — IP 40, а для внешней установки — IP 55.

Виды устройств для бытового применения

Не существует чёткой классификации, поскольку у каждого производителя есть собственные линейки моделей, но можно выделить… несколько типов выключателей, объединенных каким-то одним признаком.

Два самых популярных типа современных выключателей – это настенный клавишный и пультный, часто комплектующийся светильником.

По примеру функционирования аппараты подразделяют на:

  • механические Это простые устройства для нажатия, легко устанавливаемые и используемые. В качестве клавиш могут служить рычажки, переключатели, кнопки, шнурки или ручки.
  • электронные сенсорные, приводимые в действие прикосновением руки;
  • с дистанционным управлением, оснащенные пультом или датчиком движения.

Первую группу считают самой популярной – традиционную, получившую признание сразу после появления электрических цепей. Третья группа тоже набирает популярность, а вторая как-то не прижилась.

Датчики движения помогают сэкономить электричество и обеспечивают дополнительную защиту. Так, установив датчик у входной двери, можно получить оповещение о присутствии посторонних лиц.

Внутри домов лучше использовать встраиваемые светильники, с подсветкой или без неё, которые не нарушают плоскость стены и смотрятся привлекательнее.

Выключатели разделяются по конструкции на одноклавишные и многоклавишные (стандартное исполнение для бытовых нужд – со 2-3 клавишами). Каждая клавиша предназначена для замыкания/размыкания одного осветительного контура.

В комнате с несколькими источниками света – люстрой, потолочной подсветкой и бра – уместно трехклавишный выключательУстройство, обеспечивающее возможность последовательного или одновременного включения/выключения приборов.

Также довольно популярными являются двухклавишные выключатели Видно почти во всех квартирах. Обустроены чаще всего многоламповых светильников.

Монтаж может быть внешним или внутренним. Наружный тип Используют при обнажённой проводке. внутренний С проводкой, встроенной в стены, для обеспечения безопасности и надежности монтажа выключателя применяют монтажную коробку — защитный пластиковый корпус.

Выключатели различают по типу монтажа: встраиваемые и накладные. Встраиваемые используют для скрытой проводки, а накладные — для открытой. Обе разновидности устанавливают по схожим схемам.

Место размещения — удобство и безопасность

Перед установкой выключателя Перед установкой необходимо выбрать наиболее подходящее место, которое будет удобно использовать. Чаще всего оптимальное расположение находится возле входных дверей (по стороне ручки), однако бывают и исключения — например, рядом с изголовьем кровати.

Прежде чем разрабатывать проект электропроводки, стоит изучить ПУЭ (правила устройства электроустановок), где прописаны некоторые аспекты монтажа. Например, пункт 7.1.48 гласит, что выключатель не должен быть ближе 60 см от душевой кабины, а пункт 7.1.50 разрешает устанавливать его не ближе 50 см от газопровода.

Из схемы монтажа следует, что расстояние от дверей до точки установки должно быть не менее 10 сантиметров, а до пола – не менее 90 сантиметров.

Устанавливать устройства управления в ванной комнате или сауне нельзя, их следует размещать за пределами этих помещений, например, в коридоре.

Три варианта монтажа одноклавишных выключателей

Анализируем три схемы подключения выключателей, имеющих одинаковую конструкцию (с одной клавишей), но отличающихся методом монтажа. Все варианты объединяет основной принцип работы одноклавишных моделей: подвижный элемент размыкает «фазу», а не «ноль». В противном случае существует риск получения травмы во время ремонтных работ и даже при замене лампы.

#1: Фото-инструкция по установке наружного устройства

Расположение проводов для этой схемы подключения не принципиально: их можно прокладывать по поверхности или прятать внутри стены. Внешний выключатель в жилом помещении предпочтительнее, если недавно был проведен дорогой ремонт и нет желания снова разбирать стены и прокладывать каналы.

Схема подключения простейшего одноклавишного выключателя подходит начинающим электрикам: провод фазы подсоединяется к выключателю, а остальные — непосредственно к светильнику.

Рассмотрим возможность укладки кабеля снаружи здания с использованием гофрированного защитного канала для проводов.

В точке установки выключателя гофру, закрепленную к стене скобами, рассекли, и рабочий провод с изоляцией извлекли.

Рядом с выключателем разместится ещё одно электроустройство – розетка. Для удобства и красоты проводка обоих приборов будет спрятана в одной гофре.

Кабель питания от розетки пролетит через накладной выключатель для избежания петли и уменьшения монтажной площади.

Выбранная модель выключателя — Schneider Electric Устройство оснащено корпусом из пластика и имеет степень защиты IP44. Перед установкой необходимо принять меры предосторожности: отключить подачу питания кабеля на электрощитке, который находится на площадке или в коридоре.

Для проверки отсутствие напряжения в проводе используйте диодную отвертку. По завершении отключения электроэнергии приступаем к разбору выключателя.

Сперва берём ключ рукой – процесс этот достаточно прост.

Под крышкой переключателя сверху расположена лицевая панель из пластика. Чтобы её снять, нужно аккуратно отжать держатели.

Следующий шаг – снятие рабочего механизма.

Механизм включения/отключения электроцепи не фиксируется держателями или пружинами, благодаря чему его легко извлекать.

Необходимо с точностью установить место установки выключателя и отметить на стене точки для завинчивания креплений.

Устанавливаем объекты по горизонтали, отмечаем места для просверливания маркером. С помощью дрели делаем отверстия под крепёж (другой способ фиксации допустим).

Фиксируем пластиковый корпус на стене в указанном месте с помощью дюбелей, что обеспечивает надёжное крепление на бетоне и кирпиче.

Снимаем с корпуса выключателя эластичную заглушку наверху, пропускаем через отверстие провод и конец гофрированной трубы, идущей сверху.

В итоге получим плотную, ровную стыковку гофры и корпуса с сохранением доступа к проводам для продолжения работы.

Начинаем подключение. С концов проводов удаляем изоляцию, оголив около 8-10 мм.

Подсоедините белый провод (фаза) к клемме L, синюю к клемме, обозначенной как «1». Установите рабочие элементы в корпус после того, как затяните болты.

Провода, идущие к розетке, проложим по обводу рабочего узла и выведем в нижнее отверстие корпуса. В это же отверстие вставим второй конец гофрированной трубы.

Собрали выключатель наоборот: установили лицевую панель и закрепили клавишу.

После завершения работ проводят испытания: подают напряжение и несколько раз нажимают на кнопку. Если светильник загорается при включении, то соединение установлено правильно.

Самостоятельная установка выключателя не представляет сложности, даже при наличии вспомогательных элементов.

Если сомневаетесь в своих силах, лучше поручить первичное подключение квалифицированному специалисту.

#2: Мастер-класс по замене старого выключателя

В процессе ремонта квартиры или дома зачастую требуется заменить старые выключатели новыми, более современными и функциональными.

Рассмотрим основные этапы замены выключателя, используя пошаговые фотографии процесса.

Старый невзрачный встроенный выключатель, расположенный в бетоне панели дома, нужно демонтировать, открутив два крепления.

Отвёрткой отворачиваем винты, снимаем пластиковый колпачок.

Под крышкой располагается старый механизм подключения, где провода закреплены болтами. Слева заметны болты, по бокам – металлические зажимы в форме «ушек».

Наша задача – определить «фазу».

Чтобы определить рабочий провод, применяют указку напряжения, которая чаще всего представляет собой отвертку с подсветкой.

По kolei прикладываем отвертку к контактам, избегая прямого касания их руками (рекомендуется применять защитные перчатки). Для точной фиксации помещаем клавишу в обе позиции.

В выключенном состоянии фазный провод подаст питание на один контакт, а второй провод предназначен для подключения светильника.

После определения назначения проводов прекращаем подачу электричества, проверяем наличие напряжения и, удостоверившись в безопасности, приступаем к разборке старого выключателя. Отворачиваем крепления металлических держателей («лапок») и извлекаем рабочий узел.

Внимательно отсоединяем и выделяем провода: сначала фазный, потом второй провод. Для выделения рекомендуется применять изоляционную ленту разных цветов, чтобы избежать ошибок во время подключения.

Освободили механизм, выправили провода – подготовили место для нового выключателя. Возьмем новое изделие, купленное заранее, и подготовим его к установке – разобьем.

Сняв клавишу и открутив защитную панель, мы наблюдаем внутренний механизм с двумя зажимами и распорными держателями.

Боковые винты управляют работой «лапок», а верхние предназначены для подсоединения проводов – через них осуществляется настройка контакта прижимной пластины.

Очищаем концы проводов примерно на 1 см, вставляем их в отверстия под верхними винтами, следим за тем, чтобы вместе с оголенным проводом внутрь не попала обмотка. Затягиваем крепко, чтобы провода были неподвижны.

При наличии маркировки на отверстиях, «фазу» помещаем в отверстие с пометкой «L», а отводящий провод – в отверстие с пометкой «1». Вместо обозначений могут быть цифры «1» и «2» – тогда «фаза» пойдет в отверстие под номером «1».

Подключив провода, помещаем рабочий узел в монтажную коробку.

Для предотвращения перемещения механизма в подрозетнике, закрепляем его металлическими держателями, плотно закрутив боковые крепежные винты.

Вверху монтируем панель и закрепляем кнопку.

Проверяем работоспособность устройства, но первый тест желательно провести раньше полного закрепления внутреннего механизма, чтобы избежать повторных работ.

Чтобы установить новый выключатель, потребовались отвертка, плоскогубцы, нож, кусачки, индикаторная отвертка, изоляция и двадцать минут. Приглашение электрика стоило бы около пятисот рублей.

#3: Схема подключения с распределительной коробкой

В новостройках-типовых с оштукатуренными стенами требуется установка межкомнатных дверей, покрытие полов и отделка стен собственными силами.

Электропроводка нуждается в правильной установке. Рассмотрим подключение выключателя, светильника, автоматического выключателя и распределительной коробки.

Сначала нужно выбрать схему подключения. На рисунке показана самая простая: один источник света, одноклавишный выключатель и выход к щитку. Ее усложним установкой автоматики.

Задача состоит в размещении всех приборов по местам и подключении их проводами без ошибок.

Способ прокладки кабеля — открытый или закрытый — не оказывает существенного влияния на расположение компонентов схемы.

Установка должна привести к следующей схеме: автоматический блок плюс распределительная коробка плюс монтажная коробка для выключателя плюс выход на светильник плюс трёхжильный кабель сечением 1,5.

Вначале устанавливаем автомат для защиты сети от перегрузок и скачков напряжения.

Определимся с цветом проводов которые понадобятся нам для подключения выключателя:

  • белый – фаза;
  • синий – нуль;
  • желтый – земля.

Очищаем провода и устанавливаем их в соответствующие клеммы. Желтый провод используем для заземления, закрепляя его отдельным зажимом.

Трехжильный провод часто называют универсальным. Для лампы вполне хватило бы двухжильного, но разумнее предусмотреть возможность подключения двух устройств или люстры.

В качестве осветительного прибора подойдёт стандартный патрон с лампочкой (лампой накаливания, светодиодной или энергосберегающей).

Очищаем провода и подсоединяем их к патрону, устанавливая в соответствующие отверстия. Желтый провод осторожно отгибаем и изолируем.

Проводя провода в монтажную коробку, подготавливаем место для установки выключателя.

При подключении выключателя два провода нужно зачистить, желтый изолировать и отложить в сторону.

В современных моделях выключателей клеммы обозначены, что упрощает крепление проводов.

Подсоединив провода к механизму выключателя, вставим рабочий блок в монтажную коробку, наденем сверху корпус и зафиксируем клавишу.

Подключены все элементы схемы, требуется соединить провода в распределительном щитке.

Снимаем изоляцию, очищаем концы проводов, скручиваем их сначала руками, потом плоскогубцами. Соединяем по цветам, следуя рисунку, и удаляем выступающие кончики кусачками.

Проверяем соединения с помощью индикаторной отвертки и тестируем нажатием на клавишу выключателя.

Если лампочка горит и гаснет при включении и отключении выключателя, значит все сделано верно. Отключивши подачу электроэнергии, убираем провода и закрываем распределительный ящик.

Схема подключения выполнима своими руками с помощью немногих обычных инструментов.

Выводы и полезное видео по теме

Видеоуроки для новичков в электротехнике разъясняют теорию и показывают её применение на практике.

Руководство изготовителя Legrand о самостоятельном монтаже выключателя.

В данном видео показано, как подключить одноклавишный выключатель и розетку.

В следующем видео показано, как заменить выключатель самостоятельно.

Принципы подключения разнообразных электрических приборов схожи, но с небольшими особенностями. Самостоятельно меняя выключатель или разрабатывая цепь целиком, изучите схемы, обратитесь к специалистам и во время работы строго выполняйте правила безопасности.

Оставшиеся вопросы о замене одноклавишных выключателей и предложения к материалу просим оставлять в поле для комментариев ниже.
