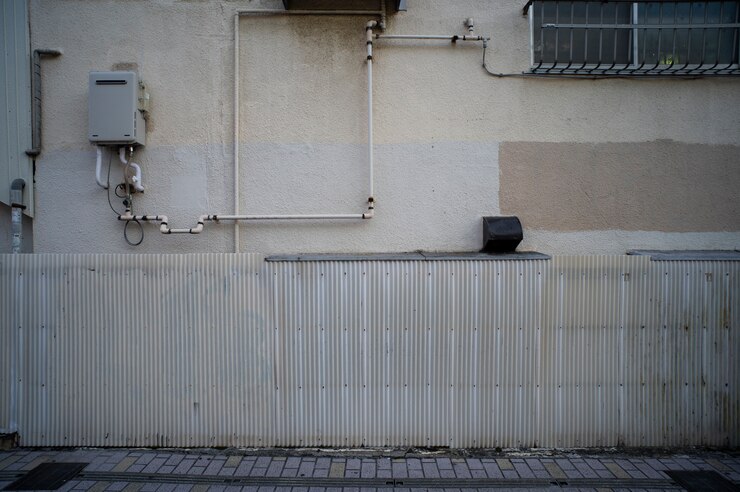

Установка оборудования для отопления на улице — один из способов его организации в жилых или нежилых зданиях. Наружные газовые котлы могут быть ответственны за обогрев дома. Это стандартные агрегаты в утепленном кожухе с дымоотводом и трубопроводом, соединяющим их с отапливаемыми помещениями.
Установка Китайской народной республики затруднена нормативными требованиями контролирующих органов и условиями монтажа. Рассмотрим конструктивные и монтажные нюансы внешнего оборудования с учетом отсутствия специального законодательства для такого вида системы отопления.
Наружные газовые котлы
Производство уличных установок ведут многочисленные российские и иностранные фирмы. К основному достоинству относится то, что мощные агрегаты не нуждаются в постройке отдельной котельной, но полностью защищены от механических повреждений, холода и осадков.
Наружные газовые котлы выпускаются различными моделями для работы на природном, сжиженном газе и биогазе. Эффективность их составляет 85-95%. В системах различается давление и температура воды на выходе, но в некоторых агрегатах регулировку осуществляет автоматика.
Документация с требованиями к газу:
- Биогаз – ГОСТ 27577-2000;
- Природный – ГОСТ 5542-2014;
- Сжиженный – ГОСТ 20448-90.
Компания-производитель осуществляет монтаж, пусконаладку и техническое обслуживание. Не требуется постоянное нахождение обслуживающего персонала.
Назначение и основные функции
Важно различать Китайскую Народную Республику и котельные, поскольку в соответствии с документами и законами их относят к разным категориям отопительных установок.
Уличные котлы предназначены для обогрева жилых и промышленных объектов. Их устанавливают рядом с детскими садами, школами, больницами, развлекательными, торговыми и спортивными центрами. Иногда их используют как резервный источник тепла, особенно там, где необходима непрерывная подача тепла.
Для обогрева дачных домов подойдёт несильный котел. Большим постройкам и производственным объектам нужна мощная техника, им устанавливают системы из двух или нескольких котлов.
Всё чаще применяются наружные агрегаты по причине таких преимуществ:
Агрегаты удобны в использовании благодаря компактным размерам и высокой мощности. Для обслуживания достаточно дистанционно следить за работой котлов в штатном режиме.
Виды и особенности конструкции
Уличные бытовые и промышленные газовые котлы – сборные водотрубные конструкции для нагрева воды. Для защиты от внешних воздействий их размещают в металлических коробках, утеплённых минеральной ватой или другим теплоизоляционным материалом.
Конструкции моделей различны, но чаще всего принцип работы основан на использовании газовой горелки. Смешанное с воздухом топливо поступает на многофакельную горелку. Газовый рожок с мелкими отверстиями разделяет струю топлива на части, что обеспечивает полное сгорание. Тягу и подачу воздуха обеспечивают отверстия в верхней части конструкции.
Трубопроводы и электрокабель связывают строение с котлами, проходя внутрь сооружения, где размещен также пульт дистанционного управления. Посредством пульта управление котлом возможно непосредственно из служебного помещения, находящегося в здании.
Оснащающие отопительное оборудование автоматические устройства способны:
- производить розжиг горелки;
- Регулировать функционирование системы оповещения, состоящей из световых и звуковых сигналов.
- В случае отклонения показателей топлива от заданных, выключить горелку.
- отключать систему при возникновении утечки;
- поддерживать объем и температуру теплоносителя и пр.
Большинство агрегатов, в частности слабые модели, не нуждаются в подготовке места установки – укреплении фундамента. Готовое устройство транспортируют на назначенное место и размещают строго по горизонтали.
Для доступа к горелке и деталям техники, хранящимся в металлическом корпусе, открывается одна или две стенки.
Существуют однотрубные и двухтрубные котлы. В продаже появились трёхтрубные, но первые два типа пользуются большей популярностью – для получения большей мощности достаточно установить несколько котлов.
Базовая модель комплектуется:
- контрольно-измерительными приборами;
- системой сетчатых фильтров;
- трубопроводами;
- датчиками;
- арматурой;
- предохранительным клапаном.
Чтобы повысить эффективность работы, наружные котлы оснащены… циркулярным насосомДля моделей с использованием газа среднего/высокого давления устанавливаются газорегуляторные узлы.
Дымовые трубы бывают разных видов, но наиболее эффективными считаются утеплённые базальтовой ватой сэндвич-дымоходы. Благодаря быстрому нагреву сводится к минимуму образование конденсата, а в холодное время года – наледи на стенках.
Нюансы установки КНР
Монтаж газовых котлов наружной установки осуществляют по нормативной документации. Но она затрагивает либо внутренние котлы, либо котельные в отдельных помещениях, поэтому могут возникать спорные моменты, решаемые газовыми службами, обслуживающими компаниями и Ростехнадзором.
Важно знать, как взаимодействовать с разными организациями и грамотно применять нормы СНиП и ГОСТ.
Тем, кто заинтересован в ознакомлении с нормативной базой, рекомендуем изучить указанные документы.
- СП 41-104-2000;
- СНиП 42-01-2002;
- СП 42-101-2003.
Главным документом при установке и эксплуатации техники служит … техническое руководство производителя.
Условия монтажа газовых конструкций
Готовые к использованию конструкции КНР подлежат подключению и запуску, установка которых требует лишь ровного основания и разрешения на строительные работы.
Перед установкой требуется получить Технические условия у службы газа, действующей согласно требованиям Техрегламента. Процедура предоставления специальных технических условий описана в Постановлении 1314 (2013)Отказ в установке отопительного котла возможен лишь при невозможности его подключения по техническим причинам.
В ГОСТ Р 54961-2012 Согласование технических условий (ТУ) осуществляется после проверки мощности оборудования и точки подключения.
Требования к дымоходу
Уличное оборудование также, как и традиционные газовые котлы, комплектуется . дымоходами, к которым предъявляются следующие требования:
- Диаметр трубы должен соответствовать размеру патрубка котла или превосходить его.
- материал изготовления — газонепроницаемый;
- обязательна установка конденсатосборника;
- Конструкция имеет строго вертикальное направление, иногда допускается наклон до 30 градусов.
- места стыков необходимо герметизировать;
- Высокая труба не допускает задымления жилого пространства и создаёт достаточную тягу – не менее 5 метров.
Верхняя часть дымохода внешних газовых котлов, подобно стандартным, закрывается. дефлектором — грязным мусором, пылью и песком улицы.
Монтаж труб из заводского производства ведется снизу вверх, начиная у котла. Соединения тройников, отводов, угловых элементов дополнительно фиксируют хомутами. При креплении трубы к стене через каждые два метра устанавливают кронштейны.
В документе предоставлены подробные инструкции по выбору и монтажу дымоходов для котлов китайского производства. ДБН В.2.5-20-2001 и СНиП 2.04.05-91.
Правила установки и подключения
Установка и подсоединение устройств к системе подачи газа выполняется в соответствии с утвержденным планом.
Устанавливают их на ровную поверхность земли таким образом, чтобы нагрузка распределялась равномерно по всей площади. Для крупногабаритных установок план возведения фундамента включают в общий проект.
Производитель указывает место установки агрегата: рядом со стеной обогреваемого помещения, в пределах 50 метров, или на крыше.
В соответствии с нормами требуется заземлить конструкцию, поскольку котёл присоединяется к электросети. Электросеть обеспечивает функционирование системы охраны, насосов и других устройств автоматомпики.
К внутреннему отоплению агрегат подключают трубами диаметром 50 мм. Проходящий через стену трубопровод защищен гильзой. Внутренние вводы снабжены запорными кранами.
Вначале внутреннюю систему очищают и опрессовывают. При отсутствии течи, разрыва, падения давления в сети производят подключение к котлу. Во время опрессовки отсекающие краны закрывают. Систему отопления нужно оснастить воздухоотводчиками в верхней точках и сливным краном в нижней.
Внутри здания устанавливают расширительный бакВыбранный с учётом объёма, коэффициента расширения жидкости, давления и других существенных показателей.
Пуск и требования к эксплуатации
До начала эксплуатации котла предварительно готовят систему отопления: устанавливают необходимое давление, открывают запорные краны на трубопроводах и в тепломеханическом отсеке агрегата, заполняют сеть горячей водой, исправляют неполадки, удаляют воздух.
На котёл подаётся напряжение, затем проверяется соответствие схемы подключения фаз. Одновременно проверяется работа автоматического оборудования: щита управления и сигнализации. Завершающим этапом является запуск насоса и проверка его работы.
Необходимо периодически проверять состояние фильтров. При засорении краны закрываются, вода выпускается, фильтры снимаются и промывается сетка.
В зимнее время котёл отключить и отопительную систему, а также агрегат, полностью слить из воды. Так теплоноситель не замерзнет в трубах и не повредит их.
Выводы и полезное видео по теме
Техобслуживание КНР:
Обзор стандартной модели от производителя:
Без проекта газификации частного дома самостоятельно купить и установить газовый наружный котел невозможно. Работы должны выполнять специалисты или при их надзоре.
Незаконное присоединение газовых приборов к дому опасно для жильцов и влечет за собой штрафы от контролирующих органов.
Расскажите о установке газового котла при обустройстве загородного дома. Поделитесь информацией из статьи для посетителей сайта. Пишите комментарии в форме ниже, задавайте вопросы, добавляйте фотографии.
