Баллонный газ экономит при приготовлении еды в загородном доме, но голубой топливный ресурс представляет серьёзную опасность. Минимальный разрыв трубы или незначительная проблема с плитой могут привести к пожару.
В статье подробно описано подключение газового баллона к плите для обеспечения беспроблемной и безопасной работы. Рассматриваются правила, соблюдение которых необходимо как в момент подключения, так и во время эксплуатации. Советы помогут избежать ошибок при подсоединении пропана.
Разрешено ли самостоятельное подключение?
Практически все специалисты по газу единодушны: подключить баллон с пропаном к газовой плите нужно только с их помощью, оплатив услугу. Тем не менее, такое подключение возможно выполнить самостоятельно без расходов на вызов мастера.
В этом вопросе нет ничего существенно трудного. Подключение газовой варочной панели к баллону сводится к выбору места для установки баллона с топливом и прокладке от него трубопровода или гибкого шланга до плиты.
Для таких задач достаточно иметь начальные умения работы с гаечными ключами. Нужно также хорошо разобраться и строго придерживаться правил противопожарной безопасности для газового оборудования.
Баллон с пропаном можно установить как внутри жилья, так и снаружи. Однако противопожарные нормы советуют хранить газ на улице, а не в кухне или подсобке дома. При наружном размещении понадобится более длинная труба или шланг, но риск пожара и/или взрыва снизится.
Правила подсоединения баллона к плите
Требования по подключению баллонного газа бытового назначения (смеси пропана с бутаном) и соответствующих приборов определяет несколько документов. К основным относятся СП 62.13330.2011 «Газораспределительные системы» и «Техрегламент о безопасности домового газового оборудования».
Существуют также различные пожарно-технические требования и строительные нормы, в некоторых моментах между которыми наблюдаются разночтения.
Баллонный газ имеет особенности, которые определяют правила его использования и подсоединения оборудования. Важно понимать, что в баллон закачивается не метан, как в трубах, а смесь пропана и бутана (СУГ). На емкости обычно указывают только «пропан».
Смесь газа из баллона тяжелее воздуха. При утечке или погасании горелки горючее не поднимается и не рассеивается в воздухе, а оседает на землю.
Поэтому газовые баллоны Рекомендуется устанавливать газовые баллоны на открытом воздухе для предотвращения накопления газа в подпольных помещениях при чрезвычайных ситуациях.
Также необходимо располагать баллоны подальше от колодцев и электроприборов.
Закон разрешает размещать баллоны на дачах, летних верандах и пристроенных кухнях-столовых в коттеджах. В жилых комнатах, у аварийных выходов, в закрытых темных коридорах и цокольных или подвальных помещениях их устанавливать запрещено.
СУГ имеет отличия в зависимости от времени года: летнее и зимнее топливо. Летом используется топливо с определённым соотношением пропана и бутана, которое хорошо работает при высоких температурах. Зимнее топливо отличается составом и способностью функционировать при низких температурах.
В зимнее время при слабых морозах можно применять летнюю смесь. Но если металлическая емкость охладится ниже нуля, из неё для сжигания в печке будет испаряться только пропан. Бутан же останется внутри в жидком состоянии, занимая место и постепенно накапливаясь.
Заправляя баллон, вам дольют СУГ не полностью. Недобросовестные заправщики таким образом часто обманывают неопытных владельцев газовых плит. В какой-то момент скопившийся жидкий конденсат придется слить из емкости, чтобы освободить ее для рабочего газа.
Необходимые инструменты и материалы
Для подключения газового баллона к плите (портовой или стандартной) обычно требуется только гаечный ключ.
Если планируется размещение баллонов с СУГ на улице с установкой отдельного шкафа, то понадобятся дополнительные элементы.
- Инструмент для создания отверстия в стене под трубу (шланг).
- Инструменты для монтажа и заземления шкафа: лопата и кувалда.
- отвертка;
- рулетка.
Каких-либо специализированных инструментов не потребуется.
Для уличного шкафа лучше обратиться в специализированную фирму. Изделие должно быть изготовлено из стали толщиной от 1 мм, покрыто специальной краской для предотвращения коррозии в первый год использования, иметь вентиляционные отверстия и замок с ключом.
Из материалов нужны будут:
- Жиклеры для СУГ.
- Трубы из стали, меди или специальные шланги для газа.
- Вставка из диэлектрического материала (при монтаже металлического провода).
- Понижающий давление редуктор «лягушка».
- Уплотнители.
- Кран.
Для работы понадобится плита и газовый баллон.
Варочные панели, предназначенные для магистрального метана и сжиженного газа, имеют почти одинаковую конструкцию. Отличие заключается только в изменении жиклеров.

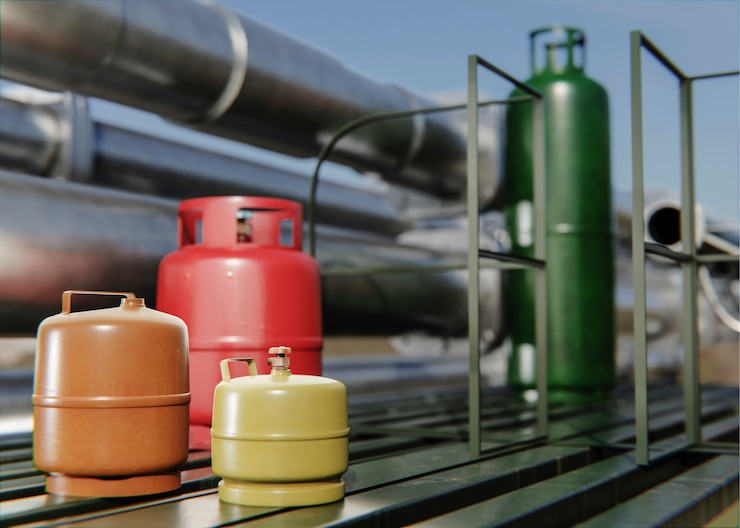

Бытовые баллоны выпускаются объемом 5, 12, 27 и 50 литров. При полной заправке вес соответственно составляет порядка 6, 11, 26 и 43 кг. Также существуют одноразовые газовые баллончики на 220 и 400 мл, применяемые в качестве источника газа для портативных плит. паяльных лампПодключают небольшим шлангом или напрямую к прибору.
На рынке продаются шары с клапаном или вентилем. Рекомендуется приобретать шары с вентилем, поскольку с его помощью можно самостоятно сливать конденсат без лишних манипуляций.
Выбор места для баллона
Для бытовых плит допускается установка баллонов, предназначенных для постоянного использования, рядом с газовым оборудованием. Некоторые плиты оснащены встроенными емкостями для СУГ. Вместе с тем, полную ответственность за безопасность применения такого варианта несет пользователь.
При размещении баллона на кухне должно выполняться…
- Сохраняйте расстояние не менее одного метра до отопительных приборов и газовых плит, а также не менее полуметра от самого конфорного покрытия.
- Обеспечить свободный доступ к кранам и вентилям.
- Быть видимым и не закрыть любым воспламеняющимся покрытием.
- Располагать там, где не попадают прямые солнечные лучи.
От баллона до плиты прокладывают стальную или медную трубу, а также резиновый шланг, резиновый с металлической оплеткой или сильфонный шланги. Трубное изделие более надежно, но перемещение газового оборудования затрудняется. Газовый шланг Для большей практичности лучше подобрать подходящий тип, учитывая вид газа.
Подвод, вне зависимости от используемого материала, должен быть цельным, без соединений. Подключение его резьбовыми фитингами или стяжкой хомутом к штуцеру допускается исключительно в местах присоединения запорной арматуры и редуктора.
При установке баллона на улице в помещении типа шкафа необходимо выбрать ему место подальше (не менее) от других объектов.
- от поленниц с дровами – 3 м;
- от окон – 1 м;
- от входа в дом – 5 м;
- от вентиляционных продухов в стенах и цоколе – 3 м.
Шкафы необходимо отодвинуть от наружных вентиляторов, кондиционеров и других электрических приборов на фасаде здания минимум на 1,5 метра. Нужно полностью исключить риск появления искр от коротких замыканий в проводке и электрооборудовании рядом с газом.
Замена жиклеров в конфорках
Форсунки подачи газа для горения на конфорке различаются по размеру отверстия: для метана — одно, для СУГ — другое, меньшего размера.
Баллонному голубому топливу необходимы жиклеры диаметром 0,5–0,75 мм при давлении 30 мбар от редуктора и 0,43–0,6 при давлении 50 мбар.
Для замены жиклеров нужно снять корпус горелки (иногда верхнюю панель плиты) и выкрутить шестигранный болт диаметром 7 или 8 мм с отверстием посередине из посадочной гильзы. Новое сопло вкручивается на место старого.
Руководство по подключению горелки
В быту газовые баллоны чаще всего применяют для готовки. Однако никто не запрещает подключить их и для других целей. горелку для пайки медных трубТакой инструмент используют при монтаже крыш, разделывании животных во время домашней заготовки мяса и др.
Прежде чем присоединить горелку к газовому баллону, необходимо внимательно ознакомиться с самой горелкой и шлангом, предназначенным для неё. В баллоне газ находится под давлением 15–16 атмосфер. Если горелка и отвод не рассчитаны на такие параметры, требуется подключить регулируемый редуктор для пропана. Без него допускается эксплуатация только по ТБ.
Если газовый редуктор Категорически запрещено подключение без специальной настройки, иначе расход газа будет слишком большим.
Выводы и полезное видео по теме
Процесс подключения баллона к плите:
Правила подсоединения баллона с пропаном:
Подсоединение газового оборудования к плите.
Подключить баллон с пропаном к газовой плите может любой, достаточно иметь гаечный ключ и быть внимательным. Перед приготовлением пищи необходимо убедиться, что нет утечек, проверив места соединений мыльной водой.
Имеете ли опыт подключения газовых бытовых приборов к баллону со сжиженным газом? Готовы поделиться информацией, касающейся темы статьи? Оставляйте комментарии, задавайте вопросы и размещайте фото по теме в расположенном ниже блоке.
