Различные компании выпускают газовые котлы, предлагая оборудование, нуждающееся в индивидуальном подходе к установке и эксплуатации. Не хочется переплачивать за вызов специалиста для монтажа, правда ведь? Как подключить газовый котел Аристон самостоятельно, учитывая особенности приобретенного оборудования?
Поможем разобраться с установкой, подключением и настройкой газового котла. В публикации описан порядок действий при первом запуске оборудования, приведены фото и видеоинструкция.
Порядок подключения котла Аристон
Настенные котлы самые популярные среди бытовых газовых приборов. выбирают для установки дома потенциальные покупатели.

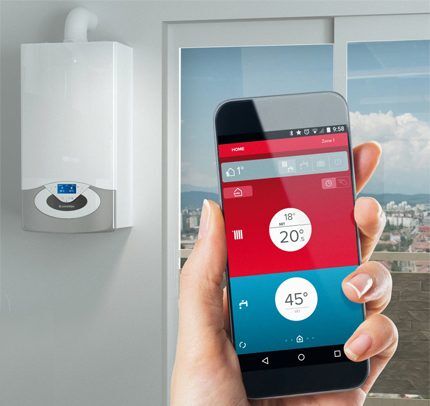

Современный газовый настенный котел Ariston Net предоставляет возможность запускать, останавливать и управлять температурой отопления и горячей воды. Эти действия можно выполнять из любой точки в любое время с помощью смартфона или ПК.
Система осуществляет непрерывный мониторинг расхода энергии, приводящий к значительному снижению потребления газа. С помощью специальной программы пользователь всегда знает о неполадках оборудования благодаря мгновенным уведомлениям.
Активное использование удаленного контроля разрешает решить большинство проблем вдали от самого котла. Но сначала изучим установку и подключение газового котла бытового назначения марки Аристон, его настройку и действия при первом запуске.
Первый этап — изучение инструкций по установке от производителя.
Требования производителя котлов Аристон предполагают установку оборудования только специалистами.
Установка и первое включение бытового газового котла Аристон возможно только при участии специалиста газовой службы.
Производитель предупреждает о том, что работоспособность газового настенного котла может быть нарушена при использовании воды с несоответствующим химическим составом.
Кроме тех мест подключения, что обозначены на схеме выше, в системе газового котла Ariston есть ещё четыре точки подключения.
- Слив от предохранительного клапана.
- Подпитка водой из сети.
- Системный сливной канал.
- Линия возврата от бойлера.
Газовый котел Ariston можно использовать в системах горячего водоснабжения и отопления, соответствующих его техническим параметрам.
Эксплуатация оборудования под запретом при работе в режиме, отличном от предназначенного. Производитель также запрещает самостоятельный ремонт.
Второй этап — установка котла на стену.
Установка главного блока газового котла осуществляется на прочную стену. Необходимо исключить любые вибрации, передающиеся через стену, на которой монтируется газовый котел Ariston.
К установкам подведенные трубы нужно защитить от механических повреждений так же, как и электрические провода, подающие питание газовому котлу.
Для установки оборудования нужно выбрать помещение, соответствующее технико-санитарным нормам.
- достаточного уровня освещения;
- эффективной вентиляции;
- прочных конструкций.
Во время установки важно следовать всем правилам безопасности.
Перед началом монтажа системы нужно выполнить следующие действия:
- промывку контуров ГВС и отопления;
- проверить газ на соответствие типу топлива;
- Убедиться, что конструкция газохода соответствует нормам.
- Определить химический состав воды.
Котел Аристон модели «С» с герметичной камерой сгорания и функцией подаваемого наружного воздуха не зависит от требований к вентиляции и габаритам помещения.
Для нормальной работы газового котла Аристон необходима минимальная температура внутри помещения +5 °С. Рекомендуется также защитить котел от воздействия погодных явлений.

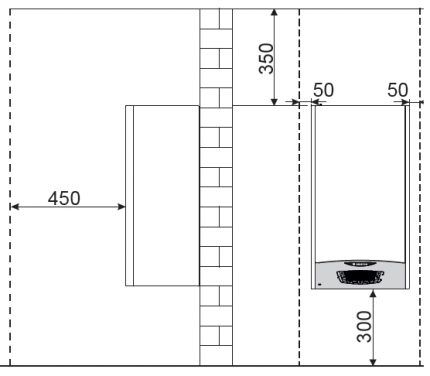

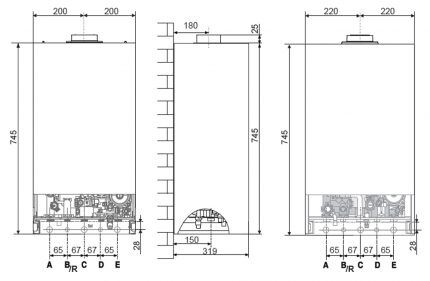

Бытовой газовый котел Ariston монтируют на прочной стене из негорючего материала, которая выдерживает вес всей установки. Выбор места расположения котла должен учитывать минимальное расстояние до окружающих предметов (см. схему). Такое размещение обеспечивает удобный доступ для технического обслуживания.
Этап #3 — исполнение гидравлических соединений

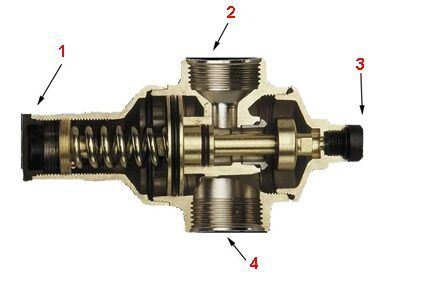

Производитель указывает максимальное допустимое давление внутри труб системного водопровода не выше 6 атмосфер. При превышении этой границы сетевого давления воды потребуется установка редуктора давления.
Расчёт размеров труб и нагревательных приборов в системе отопления ведут по остаточному давлению, которое определяется как функция необходимого расхода воды, с учётом характеристик циркуляционного насоса.
Для работы требуется подключить дренажную трубу из комплекта к точке выхода на предохранительный клапан. Отвод дренажа клапана соединяется с дренажным сифоном по схеме, которая позволяет визуально контролировать работоспособность предохранительного клапана.
В конструкции газового котла Ariston есть возможность подключения дополнительного оборудования. косвенного бойлераДля получения горячей воды используется NTC-датчик для регулирования её температуры по умолчанию. При контроле температуры с помощью термостата настройки газового котла потребуют корректировки.
Этап #4 — обеспечение притока воздуха и удаления дыма.
Бюджетный газовый котел Ariston можно монтировать по разным схемам. «B» (используется воздух помещения) и по схеме «C» (используется наружный воздух).
Для предотвращения попадания продуктов горения в систему воздуховодов необходимо тщательно выполнить монтажные уплотнения. Установка модуля вывода дымовых газов должна осуществляться с учетом исключения нарушения уплотнений и недопуска проникновения дымовых газов внутрь воздуховода.
По рекомендации изготовителя горизонтальные части дымохода устанавливают под наклоном три процента, обращенным от котла. Это препятствует скопление конденсата.
Для работы газового оборудования по схеме «В» в рабочих помещениях нужно организовать эффективное проветривание и подачу воздуха.
В помещениях с возможным образованием в воздухе коррозийно-активных паров разрешено использовать только установку по схеме «С» (подача внешнего воздуха).
Монтаж коаксиальной (двойной) системыПроизводитель рекомендует проводить удаление газов и подачу воздуха с использованием оригинальных принадлежностей и аксессуаров.
Монтаж дымохода не допускается рядом с горючими материалами.
Запрещено прокладывать дымоход через конструкции из легковоспламеняющихся материалов. При замене старого котла на новый необходимо заменить все детали модулей вентиляции и отвода продуктов горения.
Этап #5 — подключение дымохода/воздуховода
Способы монтажа дымохода различаются в зависимости от схемы газового прибора.
- коаксиальная система (труба в трубе);
- раздельная система;
- одноканальный дымоход.
Для монтажа газового котла по схеме «труба в трубе» используют материалы с высокой устойчивостью к воздействию конденсата. Подробнее о монтаже коаксиального дымохода рассказывалось ранее. этой статье.

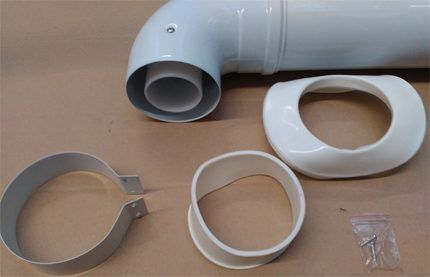

Наборы для подключения дымохода или воздуховода обычно не входят в комплект оборудования газовых котлов Ariston. Поэтому для определенного соединения приобретают отдельные наборы.
Многие газовые котлы марки Аристон спроектированы с учетом подачи воздуха и отвода газов коаксиальной системой, трубки которой имеют диаметры 60 и 100 мм. Также возможно использование раздельной системы с трубками диаметром 80 мм на 80 мм. Выбор конфигурации отвода газов и воздуховода учитывает дополнительное аэродинамическое сопротивление.
Этап #6 — подключение оборудования к электросети
Производитель настоятельно рекомендует обращаться к квалифицированному специалисту для подключения и проверки электрических соединений газового котла Аристон, чтобы обеспечить полную безопасность эксплуатации. Гарантия производителя не распространяется в случае использования некачественной сети электропитания. система заземления.

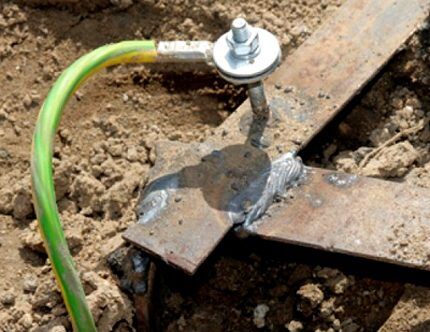

Электропитание рассчитано на максимально допустимый расход энергии газовым котлом. Для подключения техники применяют провода с сечением не менее 0,75 мм. 2Безопасная работа газового котла обеспечивается надёжным заземлением.
Требуется согласовать параметры питания с нормативами сети 230В/50 Гц, учитывая полярность и наличие заземляющего провода. Длина заземляющего провода должна быть больше, чем у фазного и нейтрального. Подключение осуществляется проводным способом – постоянное, без применения розеток и вилок, через двухполюсный автомат.
Первый пуск и настройка котла
После завершения монтажа и подключения оборудование подлежит настройке и испытаниям.
Выполнение первого запуска
Впервые запуская газовый котел Аристон, первым делом нужно выполнить … заполнение отопительного контураДля этого нужно использовать воду и поставить воздушные клапана на радиаторах в открытое положение.
То же самое выполняется с циркуляционным насосом котла: освобождают от воздуха, заполняют контур водой и достигают давления на манометре 1–1,5 атмосферы, после чего закрывают кран на линии подпитки.
На следующем этапе запуска газового котла производятся операции по подключению газов.
Порядок действий примерно следующий:
- Распахните двери и окна кабинета.
- Избегать использования открытых источников огня.
- Проверьте схему горелки и систему регулирования на наличие утечек.
Проверку герметичности узла регулирования и горелки проводят кратковременным открытием, не более чем на 10 минут, основного запорного вентиля газовой линии. Электромагнитный клапан и ручная заслонка котла при этом устанавливаются в закрытое положение. В такой конфигурации счетчик расхода газа должен показывать ноль (отсутствие утечки).
Настроечные манипуляции с панелью управления

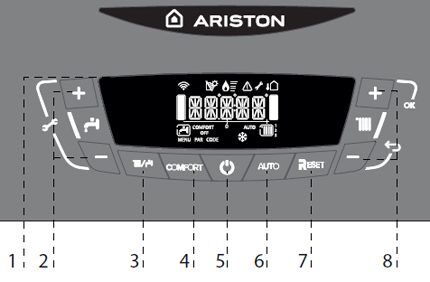

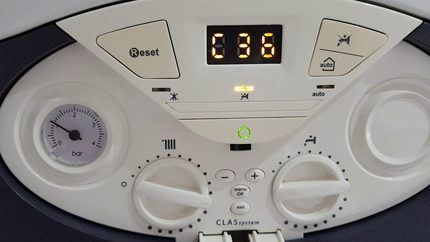

Современные газовые нагревательные приборы имеют панель управления для установки параметров работы. Поговорим о настройке бытового газового котла марки Ariston.
Действия пользователя на панели управления понятны.
- Включите устройство, нажав кнопку ВКЛ/ВЫКЛ.
- Укажите настройки рабочего режима на экране.
- Вывести информацию о сервисном режиме на экран.
Затем осматриваются показатели газа: снимают переднюю панель котла, опускают приборное поле и осуществляют испытания с подключением манометра к точкам отбора давления.
Специалисты газовых служб выполняют такие операции. Независимое осуществление действий не рекомендуется из-за необходимости глубокого понимания возможностей аппаратуры.
Для запуска котла в тестовом режиме через функцию «Трубочист» необходимо нажать кнопку сброса (Reset) и держать ее нажатой минимум 5 секунд. Чтобы выйти из тестового режима, снова нажмите кнопку сброса.
Тестирование максимальной/минимальной мощности
Этот вид проверки также включает контрольный отбор давления по специально отведенным точкам оборудования, после чего измеряют параметры на манометре. Для этого требуется отсоединить компенсирующую трубку камеры сгорания. Опять же применяется режим «Трубочист», активируемый через управляющую панель.
Тестирование котла на уровень минимальной мощности проводится аналогично. Для корректировки величины минимального рабочего давления может использоваться регулировочный винт модулятора. Видеоролик, демонстрирующий процесс, расположен ниже. Там модулятор ошибочно называют мотором.
Запуск оборудования в эксплуатацию
Для начала работы устройства нужно выполнить ряд действий.
- Активировать кнопку ВКЛ/ВЫКЛ (ON/OFF).
- Выбрать режим ожидания.
- Нажмите и удерживайте кнопку «Режим» 3-10 секунд.
- Подождать завершения процесса удаления воздуха, примерно семь минут.
- Открыть линейный газовый кран.
- Введите режим работы горячей воды с помощью кнопки «Mode».
Если мастер из специализированной фирмы выполняет все действия, то проверяет давление газа во время работы агрегата и составляют акт.
А также проводит инструктаж по безопасной эксплуатацииПродавец устанавливает газовое оборудование и предоставляет гарантию на котел.
Выводы и полезное видео по теме

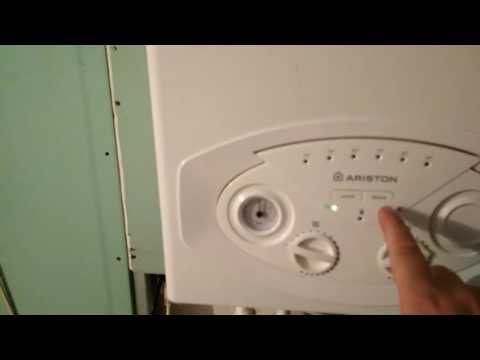

Видео демонстрирует особенности запуска котла Аристон, включая настройку циркуляционного насоса. Специалисты выполняют эту работу, но ролик показывает, что её можно выполнить самостоятельно.
Настенные газовые котлы серии Аристон — современное оборудование, которое требует квалифицированной установки и запуска.
Установили и настроили газовый котел Аристон самостоятельно или обратились к специалистам? Поделитесь своим опытом на нашем сайте: добавьте фото своего котла и расскажите о трудных моментах, которые встретились во время самостоятельного монтажа.
