Газораспределительные системы в поселках, многоквартирных и частных домах представляют постоянную опасность. Любая утечка газа может привести к серьезным проблемам, включая взрывы. Поэтому важно внимательно и постоянно следить за состоянием газовых труб и арматуры на них.

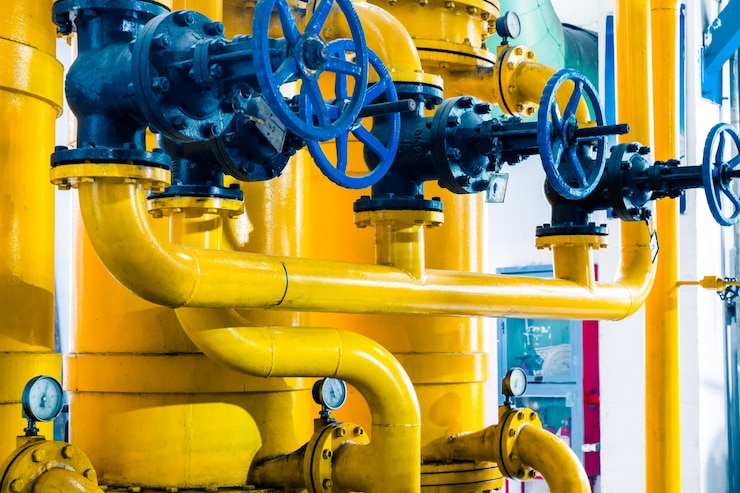

В системе важное место занимают запорные элементы: задвижки или краны, перекрывающие газ в трубе при необходимости. Для исправной работы этих устройств на газопроводах необходимо скрупулезно подойти к выбору и установке. Впоследствии рассмотрим все типы подобного оборудования и правила его монтажа.
Виды отключающих приборов для газа
Для газопроводов существует арматура запорная, предохранительная, аварийная и обратного действия. Ручное отключение газа производится с помощью первого типа упомянутых устройств.
Чтобы в случае необходимости быстро остановить прохождение метана или пропана по определенному участку газопровода, такие устройства устанавливают на трубах.
Откатные затворы для трубопроводов с газом монтируются как…
- задвижек;
- кранов;
- гидрозатворов;
- вентилей.
Каждый из вариантов подходит для определенного участка и вида трубопровода с газом. На газопроводах пониженного давления устанавливают задвижки, краны или гидрозатворы, а на магистралях высокого давления – В основном применяются только задвижки, а вентили практически никогда не используют.
Запорную арматуру подразделяют на устройства.
- ручные;
- автоматические быстродействующие.
Первые применяют в ситуациях, где важна не скорость перекрытия трубы. Второе оборудование с магнитным или пневматическим приводом рассчитано на быстрое закрытие газа во время аварий и обнаружения утечек.
Вариант #1 – клиновые задвижки
Для трубопроводов с газом чаще всего используют задвижки с затвором, перемещающимся вдоль потока газа. В их состав входят корпус, крышка с вентилем, шпиндель и клиновидный затвор.
Клиновые задвижки разделяются на два подвида:
- С невыдвижным шпинделем.
- С выдвижным шпинделем.
Первый вариант приборов отключения создан для монтажа на подземных газопроводах В предназначенных для этого резервуарах. Его размеры компактнее, и чаще всего оборудуют электрическим приводом для удаленного регулирования хода газа в трубопроводе.
Второй вариант надежнее и проще в использовании. Открытый шпиндель защищен от рабочей среды и функционирует дольше. Кроме того, вся система винта на виду и легко подлежит ремонту.
Среди достоинств задвижек:
- Запорный прибор отличается наивысшей степенью конструктивной легкости.
- низкое гидравлическое сопротивление;
- небольшие габариты по высоте и длине.
Основная проблема – уменьшение герметичности затвора при загрязнении и/или износе уплотнителей.
Рабочее давление газопровода не превышает 6 кгс/см2. 2В случае, когда давление внутри превышает 6 кгс/см², клиновые задвижки производят из серого чугуна. 2В случае необходимости используются заготовки из стали или ковкого чугуна.
Вариант #2 – пробковые краны
Внутри кранов расположена вращающаяся вокруг оси металлическая пробка, плотно прилегающая к гнезду. При повороте рукоятки отключающего устройства на 90 градусов… 0 По отношению к потоку газа пробка не мешает его проходу через арматуру, а при закрытии – полностью перекрывает трубопровод.
Пробковые краны изготавливаются из:
- латуни;
- бронзы;
- серого чугуна;
- стали.
Для внутренних газопроводов и управления газом на приборах лучше использовать латунные или бронзовые краны. Благодаря прочности и коррозийной стойкости они будут служить намного дольше, чем другие варианты.
Газопроводы диаметром более 25 мм оснащаются чугунными кранами из-за их доступной цены. В системах с высоким давлением применяют стальные устройства.
Среди достоинств отключающих кранов:
- небольшое гидравлическое сопротивление;
- малые габаритные размеры;
- возможность подключения электропривода для автоматизации;
- быстрота открытия/закрытия (достаточно повернуть на 900 ручку);
- простота устройства.
Эти краны характеризуются низкой герметичностью при закрытом положении под высоким давлением газа в трубах. Кроме того, при недостатке смазки пробка часто «прикипает» к корпусу. Отсоединить её удаётся только с применением значительных усилий, что вредит сроку службы арматуры.
Кран можно присоединить с помощью фланцев, цапков или резьбы (муфт). ГОСТ запрещает устанавливать муфтовые краны на подземных газопроводах из-за риска утечки газа.
Шаровые краны также производятся. У от 50 до 1400 и предназначены для магистральных трубопроводовВнутридомовых сетях их используют нечасто из-за высокой стоимости и сложности конструкции.
Вариант #3 – гидрозатворы
Запорными элементами гидрозатворов служит обычная вода. Эта арматура предназначена для установки на подземных газопроводах низкого давления и исключительно ниже уровня промерзания почвы. Она отличается высокой надежностью, но достаточно сложна в обслуживании.
Гидрозатворы размещают на выводах от центральной магистрали к сооружениям и на вводах в здания. Это оборудование долговечное и надёжное. Однако оно предназначено только для полного перекрытия потока газа, а не для его регулирования.
Размещение запорной арматуры на трубе
Перед установкой в газопроводы краны и задвижки проходят внешний осмотр, смазку, проверку прокладок и испытание на герметичность. Место монтажа отключающего устройства на газопроводе выбирают по рекомендациям. СП 42-101-2003.
Установка отключающих устройств на газопроводе выполняется либо под землей (в колодце или грунте), либо над землей (в несгораемых шкафах, на стенах или трубах).
Запорная арматура монтируется с возможностью осмотра, обслуживания и демонтажа при необходимости.
Расположение места установки отсекателя газа в трубопроводе определяется .
- На ответвлениях, уходящих от магистрали, за пределами участка потребителя и в пределах 100 метров от распределительного трубопровода.
- В случае с параллельными трубами расстояние должно быть таким, чтобы удобно было обслуживать оба устройства.
- На входах и выходах ГРП устанавливают оборудование на расстоянии от пяти до ста метров от самого пункта.
- При встрече с газопроводом воздушная линия электропередач выходит за пределы своей защитной зоны.
- На стенах частных домов, расстояние до дверных и оконных проёмов — не менее полуметра.
- Рядом с газовой плитой, на трубке в месте подключения, не ближе чем 20 см от плитки.
- В случае с газовой плитой или колонкой при размещении сверху – на уровне не ниже 1,5 метра от пола.
При монтаже арматуры выше 2,2 метра требуется металлическая лестница и/или площадка на этой высоте.
При монтаже колодцев нужно использовать не горючие строительные материалы.
Для уплотнения фланцевых соединений используют прокладки из … .
- паронита – при давлении до 1,6 МПа;
- маслобензостойкой резины – при давлении до 0,6 МПа;
- алюминия – при любом давлении;
- Медь устойчива к воздействию любого давления, за исключением трубопроводов с сероводородом.
- Полиэтилен высокой и низкой плотности, фторопласт — при давлении до 0,6 МПа.
Фланцевые соединения прямоугольного и квадратного типов достаточно трудны в обработке, и обеспечить надёжную герметичность соединений с ними проблематично. Рекомендуется выбирать фланцевые соединения круглой формы.
Внедрение защитных устройств обязательно.
- на вводе в здание;
- перед наружной установкой потребляющей газ;
- на вводе и выходе ГРП;
- на длинных тупиковых отводах;
- От общей магистрали к посёлку, кварталу или предприятию.
- При пересечении трубопровода железнодорожными и автомобильными дорогами, а также водной границей.
Установка поворотных кранов должна предусматривать ограничители вращения рукоятки на угол в 90 градусов. 0, а задвижки – указатель степени открытия.
Все приборы, диаметр которых не превышает 80 миллиметров, должны быть снабжены на корпусе риска, указывающим направление газового потока.
Выводы и полезное видео по теме
Регулирование и запорные арматуры: принципы работы.
Фильм о запорных устройствах для газопроводов:
Газопроводная отключающая арматура различается устройством, материалом и типом подключения. На внутренних трубопроводах используют обычные пробковые краны, а для магистральных труб большого диаметра больше подходят гидрозатворы и задвижки. Место установки выбирают согласно правилам проектирования и строительства систем газораспределения.
Под статьёй размещена форма для связи, где можно оставить комментарий, задать вопрос экспертам или принять участие в обсуждении.
