Газовый котел, работающий в коттедже, обеспечит отопление и горячей водой. Тем не менее, объем нагретой жидкости может быть недостаточным. Для увеличения его количества устанавливают БКН – бойлер косвенного нагрева для газового котла.
Проанализируем возможности накопительного агрегата и определим оптимальное взаимодействие с газовым котлом для достижения максимальной эффективности.
Особенности бойлера косвенного нагревания

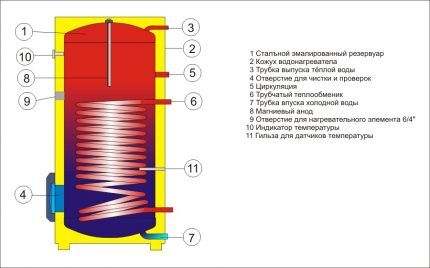

Бойлер — резервуар большого размера, предназначенный для накопления горячей воды. Размеры и форма могут варьироваться, но основная функция остается неизменной. В случае отсутствия бойлера может возникнуть сложность при одновременном использовании нескольких точек водоразбора, например, двух душевых или душа с кухонным краном.
Если двухконтурный котел мощностью 24-28 кВт производит только 12-13 литров воды в минуту на проточном нагреве, а для одной душевой кабины требуется 15-17 литров в минуту, то при открытии любого дополнительного крана возникнет нехватка горячей воды. Котел просто не сможет обеспечить достаточным количеством горячей воды несколько точек одновременно.
Все накопительные водонагреватели можно разделить на две главные группы.
- С помощью прямого нагрева, резервуары с водой нагревают нагревательный элемент, например, электрический ТЭН.
- Воду подогревают с помощью теплоносителя, который предварительно нагрет.
Есть и другие типы бойлеров, например, накопительные водонагреватели. Однако лишь объёмные накопители способны косвенно получать энергию и нагревать воду.

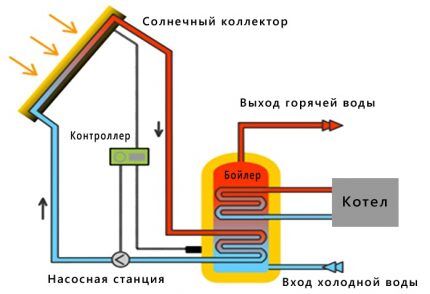

В отличие от устройств, нуждающихся в электричестве, газе или твердом топливе, БКН работает за счет тепла, созданного котлом. Для работы ему не требуется дополнительный источник энергии.
Накопитель просто интегрируется в систему горячего водоснабжения и не создает трудностей во время использования.
Преимущества использования БКН отмечают пользователи.
- Агрегат работает без электропитания и выгоден с точки зрения расходов.
- Горячей воды всегда достаточно, ее не нужно смешивать с холодной и ждать нагрева.
- Несколько точек водораздачи могут функционировать беспрепятственно.
- Постоянная температура воды во время использования.
Агрегат имеет некоторые недостатки: высокую цену и необходимость дополнительного места в котельной.

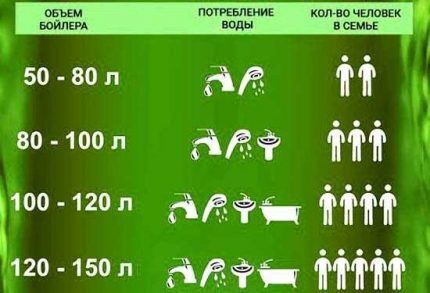

По всем параметрам БКН пригоден к применению в сочетании с… газовым котломЭто также одно из наилучших решений для обустройства системы нагрева воды в загородном доме при большом числе жильцов.
Поскольку котлы бывают различного типа, стоит рассмотреть как подходящие варианты, так и те, в которых могут появиться сложности.
Газовое отопительное оборудование + БКН
Для летней дачи достаточно простой системы коммуникаций, а вот для постоянного проживания в коттедже она необходима. Не стоит сомневаться: дополнительный бойлер к газовому котлу – это ценное приобретение, которое существенно повысит комфорт жизни в доме.
Рассмотрим основные схемы подключения блоков контроля и neutralization (БКН), чтобы избежать ошибок при самостоятельном монтаже.
Схема подключения к 1-контурному котлу
Одноконтурные устройства предназначены для выполнения одной из задач, указанных производителем: либо подогрев воды для горячего водоснабжения, либо отопление дома – во втором случае применение более распространено.
Газовый котел с одним контуром и блок котла наносеть являются удачным выбором для маленького дома.

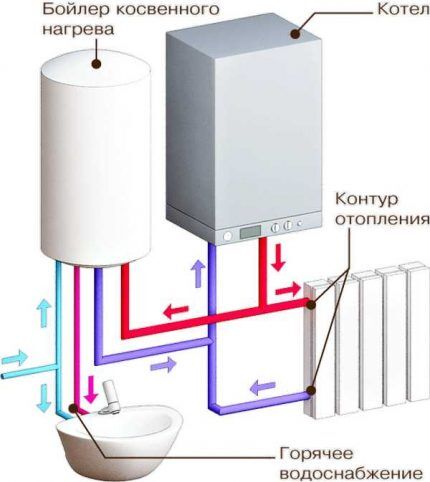

Нагревание осуществляется следующим образом.
- В котел подают холодную воду, которую нагревают до заданной температуры (например, +80°С) с помощью газовой горелки.
- Радиаторы и теплообменник получают нагретый теплоноситель из контура отопления. накопительного водонагревателя, т.е. бойлера;
- Повышение температуры теплообменника приводит к нагреванию воды в бойлере, которая по подаче сигнала от крана водоразбора направляется к пользователю.
При монтаже газового котла с косвенным бойлером ключевыми параметрами являются мощность и производительность циркуляции теплоносителя.
В среднем вода в бойлере, если его ранее не эксплуатировали, разогревается с нуля до приемлемой температуры за 5-15 минут. Таким образом, ожидание будет коротким. Агрегат обычно функционирует, поэтому к горячей воде есть доступ постоянно.
Рассмотрим особенности обвязки указанных устройств.

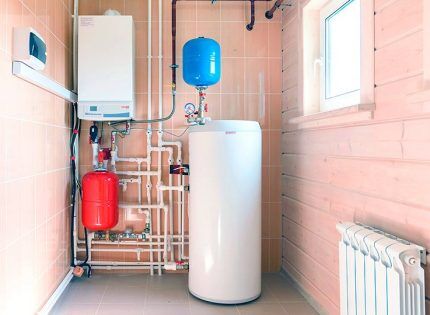

Для установки лучше выбрать подходящее место — например, котельную или отдельно стоящее неприжилое помещение. Чтобы нагрев происходил быстрее и расход материалов был минимальным, агрегаты следует размещать рядом друг с другом.

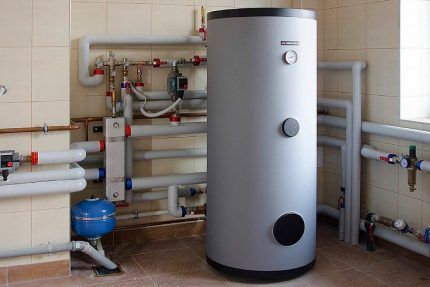

Обвязку проводят с обеих сторон: загрузочной и снабжающей водой.

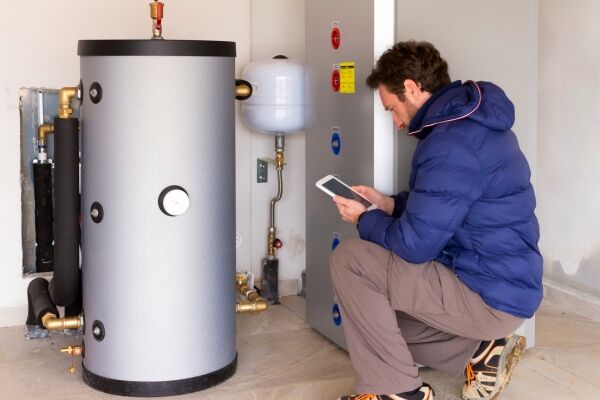

На выходе из бойлера рекомендуется установить мембранный расширительный бачокСистема предусматривает компенсацию теплового расширения и обеспечивает стабильную работу.

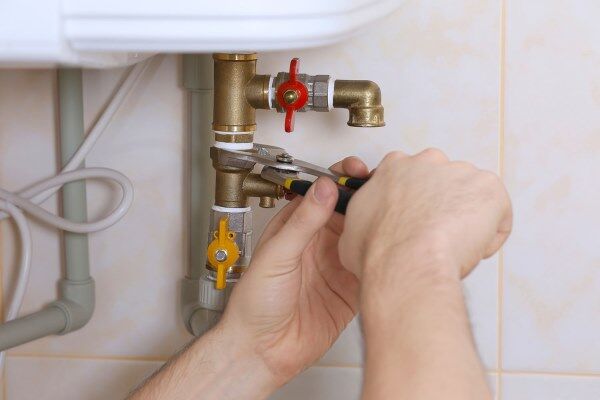

Каждый контур должен быть оснащен шаровыми кранами и обратными клапанами для управления направлением потока теплоносителя.
Установка фильтров полезна: вода поступает с разными характеристиками, а при аварии возможно попадание песка или другого мусора, способного загрязить теплоноситель и повредить оборудование.

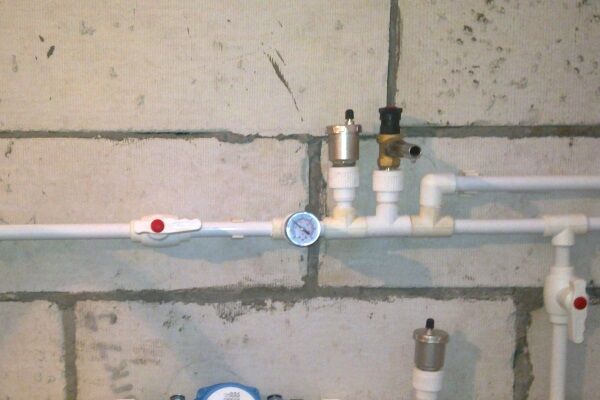

Рядом с насосом размещают два запорных крана. Кран такого же типа установлен на входе холодной воды в котел.

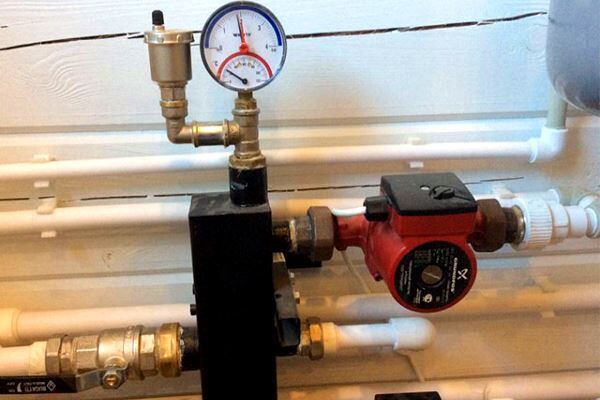

На патрубке бойлера монтируют тройник с краном слива, а на трубах устанавливают запорные краны для отключения агрегата от котла при необходимости чистки или обслуживания. Перед запорным краном на подаче нужно разместить воздухоотводчик.

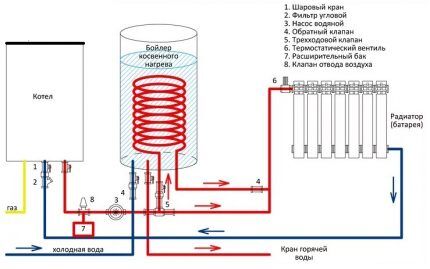

Лучше всего подключить систему с помощью трехходового термостатического клапана. Он позволит вывести теплоноситель из котла и разделить его на два потока: в бойлер и отопительный сектор. С помощью такого клапана можно регулировать температуру: радиаторам достаточно нагреть до +80-90°С, а теплым полам – ограничиться +45°С.

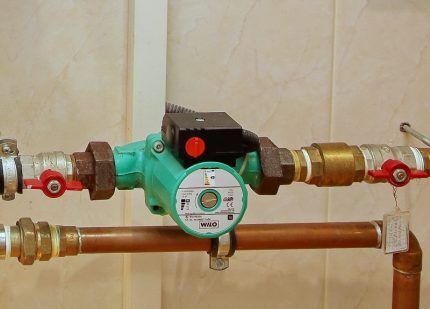

Если нет трехходового клапана, то устанавливают два циркуляционных насосаОдин из них обслуживает БКН, а другой — отопительную ветвь.
В некоторых случаях применяют контуры с возвратом теплоносителя, например, для постоянного поддержания полотенцесушителя в рабочем состоянии. Тепловая вода циркулирует по замкнутому контуру, не позволяя трубе остыть. Необходимым элементом является насос циркуляции, обратный клапан отсутствует. В летний период минусом такой системы может быть перерасход энергии.
При переходе газового котла в «летний режим» отопительный контур отключают, а газовая горелка нагревает теплоноситель для бойлера. Можно отключить котел и пользоваться только бойлером, если накопитель оснащен автономным источником нагрева – ТЭНом.
Два варианта применения с 2-контурным котлом
Вопрос о принципах работы газовых систем отопления волнует их владельцев. бойлер косвенного нагреваСпециалисты полагают, что работа двух контуров с газовым котлом возможна, однако успех зависит от схемы подключения. При определенной схеме агрегаты попросту не совместимы.
Внедрение бойлера в контур ГВС
Вначале рассмотрим ситуацию, когда бойлер подключен к контуру ГВС. С гидравлической стороны все организовано верно. Триконтактный механический термостат, находящийся внутри корпуса бойлера, при снижении температуры замыкает электрическую цепь насоса.
Качая воду, он запускает её циркуляцию по контуру между двумя теплообменниками: она нагревается от газовой горелки и затем поступает в змеевик БКН.
Проблема появляется вследствие расхождения температурных показателей. Например, если начальная температура воды в бойлере +15˚С, а рекомендованная температура нагрева в котле +60˚С, то автоматический ограничитель уже не справляется.
Разница в 45˚ между двумя заданными параметрами значительна, поэтому теплообмен в бойлере интенсивный. Температура возрастает, и при достижении +40˚С разница уменьшается до 20˚. Вследствие этого теплообмен замедляется.
Важно помнить, что вода всё ещё циркулирует между двумя устройствами. К газовой горелке котла поступает не 15-градусный теплоноситель из системы холодного водоснабжения, как советуют производители, а сначала 40-, затем и 50-градусная нагретая жидкость из бойлера.
В бойлере температура воды снижается – датчик снова запускает циркуляцию. Цикл повторяется постоянно. В результате вода в бойлере не прогревается до требуемой температуры и остается недостаточно горячей для бытовых нужд.
Взаимодействие двух агрегатов возможно только при условии нагрева теплоносителя горелкой котла до температуры +80˚С, однако это ограничено инструкцией в целях безопасности пользователей.
Использование БКН и контура ГВС газового котла вместе не рекомендуется из-за ограничения на нагрев воды в бойлере до температуры выше +60˚С по санитарным нормам.
Схемы объединения газового котла и БКН через контур ГВС признаны неэффективными и небезопасными из-за двух существенных причин. Если у вас уже есть двухконтурный котел, применяйте его по назначению: один контур для отопительной системы, второй для горячего водоснабжения.
Взаимодействие БКН с контуром отопления
Второй вариант – соединение блока контроля нагрева (БКН) с системой отопления. Данное техническое решение прекрасно функционирует, если мощности газового котла недостаточно, являясь самым эффективным способом подключения БКН к двухконтурному котлу.

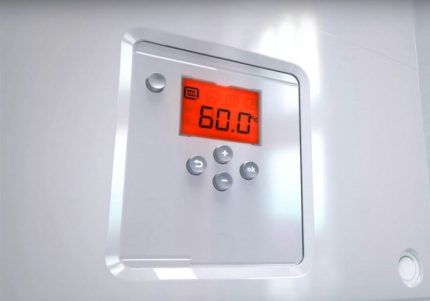

При дистанционном управлении установите температуру нагрева воды +70°С — именно такая необходима. теплоносительВ бойлер подастся теплоноситель, там произойдет дальнейшая регулировка температуры. Термостат, находящийся в бойлере, при снижении температуры включит насос, при достижении нужного значения – отключит.
При механическом управлении газовым котлом термостат бойлера подключают к термостату котла. Первое устройство можно управлять через второе. Если на втором установить температуру +80°С, то и первое устройство потребует нагрева воды до +80°С, независимо от установленной температуры.
По достижении необходимой температуры водонагревателем второй термостат прерывает цепь, позволяя первому, установленным на котле, вновь взять управление. При этом заданная температура +40°С будет сохранена.
Как сделать обвязку без ошибок?
Для бесперебойной работы обоих агрегатов — газового котла и блока управления – необходимо соблюсти правила обслуживания. выполнить обвязку— создать группу безопасности и остальные необходимые компоненты.
При установке фильтров грубой очистки внимательно изучите указание с помощью стрелки на корпусе, показывающей направление потока воды.
Установка такого фильтра вертикально невозможна, потому что крупные примеси накапливаются в трубе, а не в фильтре. Очистка возможна лишь сильной водой, из-за чего можно испачкать всю котельную.
Расширительный бак следует установить между бойлером и обратным клапаном, а не раздельно, чтобы был эффективным.
Выводы и полезное видео по теме
Как сделать обвязку 1-контурного котла с БКН:
Особенности монтажа водонагревателя косвенного типа.
Подключение газового котла к БКН на практике:
Для монтажа и подключения бойлера лучше пригласить специалистов, чтобы избежать проблем с отоплением или горячим водоснабжением из-за неверной обвязки или недостающих элементов системы. Обратите внимание на инструкции производителя, где указаны особенности работы агрегата с различными устройствами.
