В совершенном варианте система обогрева обеспечивает равномерное нагревание всего помещения. Реальность же иногда преподносит сюрпризы: на кухне радиаторы почти холодные, а в гостиной — сильный жар.
Топливный котел эксплуатируется в режиме максимальной нагрузки. Установка циркуляционного насоса повышает эффективность работы топливной системы.
Далее будет рассмотрено тонкости подбора насосов, изучены их виды и особенности конструкции, а также выделены преимущества и недостатки этого оборудования.
Когда нужен циркуляционный насос?
При проблемах с равномерным теплом в доме применяют два способа: замену труб или установку дополнительного оборудования. Новые трубы большей длины, чем старые, способствуют более равномерному распределению тепла.
Данный вариант более результативен и применим на практике. Замена труб — процесс долгий и затратный.

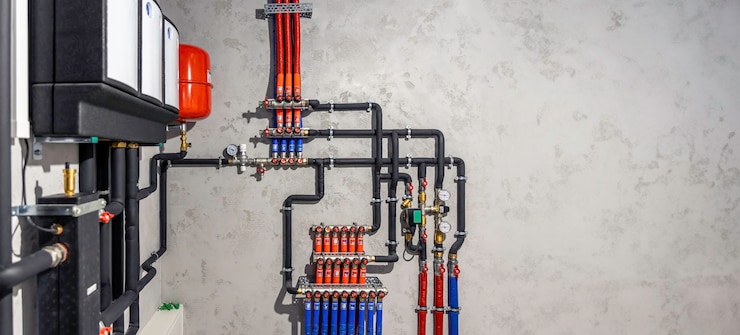

Второе решение – установка циркуляционного насоса в систему отопления.
Насос позволяет сбалансировать температуру в помещениях по всему зданию.
Он также предупреждает возникновение воздушных пузырей, которые мешают потоку воды. Стоимость циркуляционного насоса в разы ниже, чем плата за трубы, их доставку и монтаж.
Установка этого прибора проста, поэтому многие собственники частных домов выбирают для себя циркуляционный насос.
Проектирование системы отопления жилья охватывает не только… расчет мощности котлаВыбор места расположения радиаторов важен, ведь требуется учесть и анализ перемещения теплоносителя. Большая площадь жилого помещения — это возможность комфортной жизни многим людям. При этом уменьшается скорость циркуляции теплоносителя. Для ускорения циркуляции воды устанавливается насос.
Назначение циркуляционного оборудования
В автономной системе обогрева котёл нагревает воду, но… теплоноситель Поток воды движется по трубам и радиаторам медленными темпами, поэтому возвращается в котел с небольшой тепловой энергией. Нагревательный прибор функционирует под максимальной нагрузкой, что сокращает срок его службы.
Циркуляционный насос предназначен для преодоления гидравлического сопротивления и обеспечения движения воды по сложным, протяженным контурам. Включение насоса в схему обеспечивает равномерный нагрев и комфортную температуру в жилых помещениях, позволяя котлу работать на средней мощности.
При использовании насоса отсутствует необходимость в устройстве уклонов трубопроводов к котлу, что позволяет уменьшить диаметр используемых труб. Температура воды, подаваемой в котел и отводящейся от него, отличается всего на несколько градусов.
Конструкция и разновидности насосов
Циркуляционные насосы просты в ремонте из-за своей несложной конструкции.
В состав основного оборудования входят корпус, лопастное колесо и электродвигатель. Движение лопастей порождает центробежную силу. В результате формируются зоны с различным давлением.
Циркулярные насосы делятся на:
- «мокрые»;
- «сухие».
Разница определяется типом ротора. Корпус герметичен благодаря металлическому стакану, находящемуся между статором и ротором.
Расположение ротора в теплоносителе постоянно снижает температуру и смазывает детали конструкции. Работа насоса почти бесшумна из-за поглощения шума водой. Именно эта конструкция популярна в частных домах.
Эффективность «мокрых» насосов составляет 50%. Такой показатель обусловлен невозможностью обеспечить герметизацию ротора из-за его большого диаметра. Поэтому такое оборудование не применяют в ситуациях, когда необходима повышенная производительность, например, при протяженном трубопроводе.
В отношении «сухого» ротора рабочая часть не соприкасается с водой. Вход воды блокируют защитные кольца. Это устройство компактнее и обладает мощностью на 1,5 раза выше — 80%.
Существует несколько видов приборов с сухим ротором.
- Центробежные насосы с мотором, встроенным в корпус, крепятся к фундаментной плите специальными средствами.
- Мощные центробежные агрегаты с приводом от электродвигателя через муфту. При расположении точек подачи и отвода воды на одной оси таковые называются прямипоточными.
Для выбора подходящего циркуляционного насоса требуется анализ многих показателей. К ключевым относятся сфера применения, мощность, цена и уровень шума.
Также предлагаем рассмотреть топ-10 циркуляционных насосов для системы отопления. ссылке.
Правила выбора циркуляционного оборудования
Циркуляционный насос с мокрым видом ротора работает тише. В случае с сухим ротором уровень шума выше. Шум возникает не только от работы насоса, но и вентилятора, охлаждающего электродвигатель.
«Сухие» установки размещают в цехах, а «мокрые» подходят для жилых домов. Шум выше 70 децибел вредит психике людей, живущих в доме.
При устройстве частных домов чаще всего выбирают «мокрой» тип циркуляционного насоса. Его лопасти всегда находятся в жидкости, детали смазываются водой и работают не менее пяти лет.
Включив устройство в открытую систему отопления, внимательно осмотрите теплоноситель. Не добавляйте воду с минеральными и органическими примесями.
Ещё один критерий — показатель напора. Для оптимальной работы замкнутой системы в пределах 10 м подойдёт «мокрый» ротор. Требуется мощность не менее 25-30 м. 3 в час.
При необходимости повышенного напора системы отопления наилучшим выбором станет насос с сухим ротором. В его конструкции ротор изолирован от трубопровода сальником. Такая модификация будет расходовать меньше электроэнергии, чем аналог с мокрым ротором при одинаковой эффективности работы.
Для определения нужной мощности насоса можно использовать следующую формулу:
Q = 0,86 * P / dt
где:
Q – мощность насоса, м3/час;
Мощность системы отопления равна P, выраженная в киловаттах.
Разница температур воды перед нагревом и после выхода из нагревательного прибора.
Рассмотрим конкретную ситуацию. Допустим, жилой дом занимает площадь 200 квадратных метров. 2. Предположим, что система отопления двухтрубнаяДля поддержания оптимальной температуры зимой требуется тепловая мощность 20 киловатт.
По умолчанию температура dT устанавливается на 20 градусов Цельсия, что подходит для предварительных подсчетов в домашней обстановке.
В итоге расход составляет 0,86 кубических метров в час. Можно округлить до 0,9. Однако лучше перестраховаться из-за возможных погрешностей измерения. Со временем циркуляционный насос изнашивается, поэтому мощность также может снизиться.
Один из параметров оборудования — напор. Каждой гидравлической системе свойственно оказывать сопротивление потоку воды. Именно эта особенность диктует необходимость применения устройства для поддержания циркуляции теплоносителя.
Для определения точного значения гидравлического сопротивления применяют такую формулу.
H=N*K
где:
Количество этажей здания (включая подвал) обозначается буквой N.
К – средние гидравлические расходы на каждый этаж дома.
K варьируется от 0,7 до 1,1 метра водяного столба для двухтрубных систем отопления. Для коллекторно-лучевых систем это значение лежит между 1,16 и 1,85 метрами.
Двухэтажный дом с подвалом состоит из трех уровней. При расчетах непрофессионалом можно принять максимальное значение диапазонов. Для двухтрубной системы это 1,1 метра. Таким образом, К вычисляем как 3*1,1 и получаем 3,3 метра водяного столба.
Общая высота отопительной системы в трехэтажном доме составляет 8 метров. Но по расчетной формуле получилось всего 3,3 метра водяного столба. Такой показатель будет достаточным, так как насос не предназначен для подъема воды, а только для снижения отрицательного влияния сопротивления системы.
Основные нюансы монтажа
Первым шагом нужно выбрать место для установки насоса в системе отопления таким образом, чтобы там было легко производить ремонт или замену при необходимости.
Ранее «мокрые» насосы устанавливали на обратном трубопроводе, где текла уже охлажденная вода. Эксперты считают, что это продлевает срок службы сальников, подшипников и роторов.
В современных насосах конструктивные детали изготовлены из материалов, устойчивых к воздействию горячей воды. Установка возможна как на трубопроводе с охлаждённой водой, подаваемой к котлу, так и на трубопроводе с уже нагретой водой.
Для стабилизации давления насос монтируют на участке трубы, по которому вода поступает в котел. Такое место расположено рядом с точкой захода воды в расширительный бакБлагодаря этому получится достичь высокой температуры на данном участке отопительной системы.
Для правильной установки оборудования циркуляции применяются простые правила.
- Рядом с насосом, как под, так и над трубой устанавливают. шаровые краныПоследние дают возможность остановить поступление воды для ремонта или замены устройства.
- Перед установкой насоса используется фильтр, защищающий его от загрязнений и мелких частиц.
- На байпас устанавливают воздушный клапан для предотвращения образования воздушных пробок.
- На корпусе насоса есть стрелка, которая показывает положение насоса относительно направления потока воды.
- Насос мокрой конструкции устанавливается горизонтально. При этом электродвигатель должен быть полностью погружен в воду; иначе прибор может выйти из строя раньше срока.
- клеммы устройства направляют вверх;
- все соединения защищают герметиком и прокладками;
- используют розетки с заземлением в целях безопасности.
Эти рекомендации помогут правильно установить циркуляционный насос в систему, а его работа обеспечит хозяину только комфорт.
Для работы оборудования с ручным управлением необходимо перед каждым запуском насоса открыть воздушный клапан на пять минут, чтобы выпускать воздух.
Включение насоса недопустимо до заполнения топливной системы водой и выпуска воздуха. Иначе устройство может выйти из строя. Насос с автоматическим управлением выпускает воздух самостоятельно, не требуя участия человека.
Порядок монтажа циркуляционного насоса в систему отопления такой:
- Используя систему отопления, требуется несколько раз сливать воду для удаления механических примесей.
- Установка обходного клапана. Расположенные над и под насосом специальные краны удерживают воду при неисправности насоса и обеспечивают возможность замены устройства.
- Монтируют фильтр.
- Устанавливают обводную трубопроводную линию.
- Устанавливают запорные устройства, чтобы не допускать неограниченного выпуска воды из системы.
- Устанавливают расширительный бак (для систем открытого типа).
- Насос устанавливают по инструкции и правилам монтажа. Монтаж осуществляется горизонтально, так как в вертикальном положении производительность снизится на треть, а насос быстро выйдет из строя.
- Герметиком обрабатываются места соединений, чтобы повысить эффективность работы и срок службы насоса.
- Наполняют топливную систему водой.
Количество необходимых циркуляционных насосов зависит от протяженности трубопровода. При общей длине труб до 80 метров достаточно одного насоса с средним показателем мощности.
Лучше иметь два: один постоянно работающий, а второй на случай неполадки основного устройства. В этом случае можно будет быстро возобновить работу системы отопления.
Если длина трубы в отопительной системе превысит 80 метров, понадобится 3 или более циркуляционных прибора.
Специалисты установят устройство по договоренности. Цена работы зависит от популярности модели, сложности организации водопроводов и числа контуров.
Информацию о том, как установить циркуляционный насос в систему отопления, можно найти поподробнее. здесь.
Преимущества и недостатки насосов
Многие покупатели обращают внимание лишь на преимущества циркуляционного насоса, не отрицая его пользы для домовладельца.
Его основные преимущества следующие:
- Непритязательность Прибор не предъявляет особых требований к системе отопления.
Разные модели позволяют создать контур нужной длины. - Оптимальная скорость теплоносителяОборудование создаёт колебания давления, улучшая течение воды.
- Быстродействие Быстрое подключение отопления позволяет батареям прогреться горячей водой за короткое время.
- УдобствоМонтаж, обслуживание и замена насосов несложны.
- Высокая эффективностьДля достижения комфортной температуры требуется минимальное количество электричества.
Циркуляционные насосы увеличивают эффективность отопительных систем, отличаются простотой монтажа и обслуживания, а при правильной установке служат долгие годы.
Несмотря на преимущества, у отопительных систем с насосами есть и недостатки.
- Увеличение расходов на электроэнергиюЧем производительнее устройство, тем выше стоимость услуги.
- Зависимость устройства от электроэнергии.
- Дополнительные затратыДля установки насоса необходимы дополнительные детали.
- Затраты на установкуПри работающей системе отопления подключение насоса должно осуществлять специалист по соблюдению технических требований.
Для снижения зависимости от электроэнергии можно купить дизельный генератор, созданный под определённую насосную установку.
Можно установить устройство под углом, чтобы система некоторое время функционировала за счет естественной циркуляции.
Преимущества циркуляционного насоса перевешивают его минусы. Применение устройства заметно увеличивает производительность топливной системы.
Выводы и полезное видео по теме
В видеоролике рассказано о конструкции и порядке монтажа насоса.
Видео демонстрирует особенности монтажа циркуляционного оборудования в отопительных системах.
Познакомившись с принципом работы циркуляционных установок, с особенностями мокрого и сухого типов, возможно выбрать оптимальный вариант для системы отопления. Установка насоса своими руками выполнима при соблюдении правил и рекомендаций по монтажу циркуляционного оборудования.
