Индукционный котел для отопления — новинка на рынке бытовой техники, но популярность этого инновационного решения быстро увеличивается. Среди электрических окотлов Тридцать процентов рынка занимают модели с индукционными элементами. В чем же отличие этого устройства от аналогов с традиционными ТЭНами или электродами?
Описание принципа работы и преимуществ оборудования, функционирующего на основе индукции. В статье представлены и подробно рассмотрены его виды. Советы по установке позволят без затруднений организовать или модернизировать систему отопления дома, торгового помещения или склада.
Особенности конструкции и эксплуатации
Индукционный котел производит тепло и обогревает помещения с помощью электромагнитной индукции. Эту физическую закономерность открыл Фарадей во время опытов с цилиндрическим магнитным бруском, обёрнутым медной проволокой в виде спирали.
Устройство индукционного агрегата
Современный индукционный котел для отопления оснащен катушкой индуктивности и сердечником. Переменный электрический ток, протекающий по катушке, создает электромагнитное поле.
Поле создаёт вихри, которые нагревают сердечник. Тепло переходит к теплоносителю. Его количество вычисляют по формуле Джоуля-Ленца.
Индукционный котел отопления разделен на две части. В первой, включающей катушку и сердечник, формируется магнитное поле. Вторая часть служит теплообменником для рабочей жидкости (теплоносителя).
В качестве теплоносителя применяют воду или смесь воды с этиленгликолем. Для некоторых моделей котлов можно использовать другие жидкости.
Система отопления, работающая на индукционном котле, постоянно подключается к… закрытый контурВ комплект монтажа входит мембранный бак для накопления воды, образовавшейся из-за её теплового расширения. Если такого бака нет в комплекте, его покупают дополнительно.
Специфика использования в контурах отопления
Индукционные котлы рассчитаны на работу в системе с принудительной циркуляцией, поэтому схема подключения непременно должна включать циркуляционный насосПовышает циркуляцию теплоносителя в системе отопления.
Необходимость вызвана сравнительно небольшим объемом теплообменников. – Быстрый нагрев приводит к тому, что вода закипает раньше, чем установится гравитационная циркуляция.

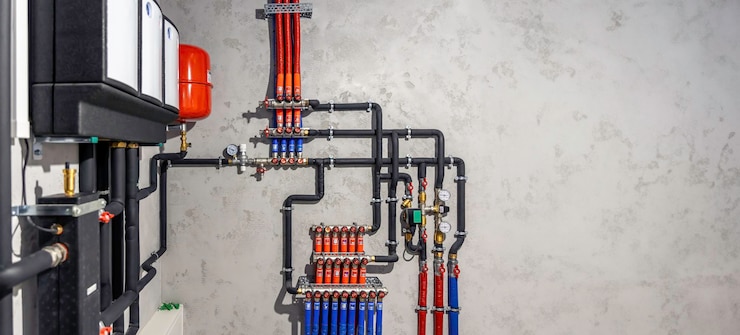

В многоконтурных системах для каждого контура устанавливают циркуляционные насосы. При наличии системы теплого пола комплект должен включать коллектор распределения и дополнительный насос.
Система управления котлом состоит из терморегулятора, датчиков температуры и специального устройства. группу безопасностиСистема предназначена для ограничения температуры, давления и нагрузки на компоненты.
В комплект системы безопасности обычно входят манометр, клапаны сброса воздуха и . предохранительные клапаныАвтоматические компоненты обеспечивают защиту от скачков напряжения. Обработка некоторых деталей компаундом повышает степень их защиты. Компоненты защиты гарантируют безопасную и стабильную работу котла.
Бытовые индукционные котлы подключаются к сети с напряжением 220 В или 380 В, работая при частоте тока 50 Гц в зависимости от мощности. электрокотел Для подключения к электрической сети нужно известить местную энергетическую компанию и получить разрешение на проведение работ.
Подключение может быть как одно-, так и трехфазным. Провода, используемые для подключения электропитания, должны иметь соответствующее сечение.
Циклическое включение и отключение позволяют регулировать нагрев в индукционном приборе. датчики температуры (термопара), входящие в систему управления.
Пользователь задает желаемую температуру. Котел нагревает теплоноситель до заданной отметки и отключается. После охлаждения система снова запускается.
Постоянный нагрев теплоносителя обеспечивает приятную атмосферу в комнатах. В некоторых моделях информацию о температуре и других показателях работы выводится на экран, упрощая наблюдение за деятельностью устройства.
Разновидности индукционных котлов
Все модели индукционных плит функционируют по единому алгоритму, но различаются конструкцией.
Кожуховые котлы. Котёл имеет цилиндрический кожух, в котором расположена катушка индуктивности. Теплообменник располагается как внутри, так и снаружи катушки.
Рабочая жидкость, поступающая в входящий патрубок, проходит через теплообменник, нагревается и через верхний патрубок подаётся в отопительный контур. кожухового типа в России производит НПК «ИНЭРА». На рынке они известны под брендом SAV.
Котлы с объемными теплообменниками. Такой тип котлов еще называют индуктивно-кондуктивнымАгрегат состоит из металлического цилиндрического корпуса.
В корпусе установлена индукционная катушка с сердечником из ферромагнитного материала, выполняющим роль теплообменника. кондуктивные На рынке представлены котлы серии ВИН. Производитель – Предприятие по производству тепловых установок «Альтернативная энергия».
Котлы с трубчатым теплообменником. Классические индукционные плиты с первого появления комплектовались теплообменником из труб, окружающих катушку индуктивности.
Индукционные котлы с инверторами. Индукционный котел можно усовершенствовать, добавив инвертор, который преобразует постоянный ток аккумуляторов в переменный высокочастотный перед подачей к катушке индуктивности.
Это решение позволяет создавать нужные вихревые токи для получения тепла без подключённой сети.
Что нужно знать о монтаже?
В комплект поставки электротехнических приборов входят паспорт с описанием характеристик и инструкция по монтажу и эксплуатации. Руководство по установке котлов прилагается отдельно.
При недостатках, например, отсутствии насоса для принудительной циркуляции, котел может быть исключен из гарантийного обслуживания. Производители советуют привлекать к установке квалифицированных сантехников или обученных сотрудников организации-продавца электрооборудования.
Индукционный котел можно интегрировать в существующую систему отопления как основной или резервный вариант при параллельной установке. Монтаж должен соответствовать нормам, принятым для всех электрических устройств отопления.
Растояние между нагревателем и потолком, а также напольным покрытием должно быть не менее 80 см. От стены до нагревателя необходимо оставить зазор не меньше 30 см. Как мощное электрооборудование, индукционный котёл должен быть заземлён по ГОСТу 12.2.007.0.
Достоинства индукционных котлов отопления
Индукционные котлы имеют много преимуществ как абсолютных, так и относительных.
- самый высокий КПД среди всех электрокотлов;
- неизменность энергетических характеристик;
- минимальные требования к теплоносителю;
- повышенная надежность;
- рекордно долгий срок службы;
- способность работать автономно;
- простой монтаж без системы вентиляции;
- автоматическая система управления;
- нет нужды в доставке и хранении топлива:
- нагрев теплоносителя до 95 градусов;
- высокий уровень безопасности.
Это устройство преобразует электрическую энергию в тепловую с эффективностью 98-99%. Нагрев теплоносителя занимает 7-10 минут. Простая конструкция без движущихся частей и стальные сплавы, применяемые в производстве, обеспечивают рекордную долговечность индукционных котлов.
Такое оборудование можно вывести из строя только повреждением. электроизоляцииПрактика эксплуатации трансформаторов, конструктивно близких к индукционным котлам, демонстрирует их способность служить многие десятилетия.
По утверждению производителей, агрегаты, работающие за счет эффекта электромагнитной индукции, обеспечивают бесперебойный обогрев помещений на протяжении 100 тысяч часов, то есть 30 отопительных сезонов. Мощность их со временем не снижается, что нельзя сказать про электродные и обычные. тэновые котлы.
Причины, делающие индукционные нагреватели долговечными и надёжными, также сокращают расходы на их эксплуатацию. Индукционному котлу не требуется частый ремонт и обслуживание, что сэкономит деньги.
В сравнении с альтернативными видами топлива отопление электричеством для жилых зданий оказывается наиболее экономичным вариантом. негазифицированных населенных пунктов.
Сертифицированный индукционный котел сконструирован таким образом, чтобы исключить короткие замыкания. Производители утверждают, что любая модель обладает наивысшим классом. электробезопасностиНе стоит ошибочно считать индукционный котел похожим на СВЧ-печь, поскольку для его функционирования необходима разная частота электрического тока.
В индукционном котле нагрев теплоносителя выполняется равномерно. – Разница температур в системе не превышает 30°C. Отсутствие локальных перегрева, способных вызвать возгорание, обеспечивает пожаробезопасность таких агрегатов.
Омагничивание теплоносителя, мелкая вибрация, незаметная для окружающих, и турбулентные завихрения в индукционных котлах практически не позволяют образовываться минеральным отложениям, что положительно влияет на эффективность работы.
Соблюдая инструкции по эксплуатации, после монтажа и установки температурного режима пользоваться котлом не придется весь отопительный сезон. твердотопливных «собратьев»Индукционные приборы не нуждаются в постоянном пополнении топливом и удалении золы.
Также отсутствует необходимость в чистке дымоходов, что отличает их от других видов. электрокотлов.
Котел вместе с дополнительным оборудованием компактен и размещается в небольшом помещении. Система управления допускает использование индукционных котлов совместно с другими климатическими устройствами.
Недостатки индукционных моделей
Нет идеальных технических решений. Самое совершенное оборудование также имеет недостатки, как и индукционный котел отопления.
Для него характерны:
- высокая цена;
- большой вес;
- шум.
При создании индукционных плит применяются высококачественные материалы, например ферромагнетики, чувствительные к магнитным полям.
Для функционирования котла конструкторам необходимо с точностью определить диаметр провода катушки, число её витков, размеры сердечника и другие характеристики. После этого следует воплощение всех расчётов в готовой продукции.
Изготовление индукционных устройств — трудоёмкий и ресурсозатратный процесс, определяющий высокую себестоимость изделий. Однако этот минус компенсируется долгим сроком службы и небольшими расходами на эксплуатацию.
Компактный размер котла обусловлен внушительной массой, поскольку внутри много стальных деталей. Некоторые модели достигают веса в 40 килограммов. В процессе работы индукционный котел издаёт небольшой шум, который можно скрыть. шумопоглощающих Пена для установки, которую советуют применять во время монтажа.
Правила подбора оборудования
При покупке индукционного котла важнее всего мощность и особенности обогреваемого помещения. Берут во внимание, что для нагрева площади 10 кв.м. при высоте потолков до 3 метров достаточно 1 киловатта.
Чтобы определить нужную мощность, площадь обогреваемого пространства нужно разделить на 10. электрокотлаНапример, дому площадью 100 квадратных метров понадобится индукционный нагреватель мощностью 10 киловатт.
Чтобы избежать переплаты за лишнюю мощь и быть защищённым от холода при её недостатке, необходимо взвесить особенности дома или другого строения, такие как материалы стен, размер окон, наличие теплоизоляции и другие факторы. Основываясь на этих данных, следует выбирать отопительное оборудование.
Спросите у продавца и о коэффициенте мощности, который показывает отношение активной к полной мощности выбранной модели. Сos Это показатель измеряется в вольт-амперах и позволяет выяснить, сколько электроэнергии затрачивается на нагрев теплоносителя, а сколько – на создание магнитного поля.
Значения коэффициента мощности варьируются от нуля до единицы. У индукционных плит с рациональной конструкцией… Сos φ составляет 0,97-0,98 кВАЭто отличный показатель, поскольку почти все используемое электричество направляется на нагрев рабочей жидкости.
Разнообразие моделей позволяет выбрать подходящий вариант как для основного, так и для резервного отопления. Котлы с мощностью, работающими от сети 380 В, могут обеспечивать обогрев домов, коммерческих и промышленных объектов большой площади.
Для эксплуатации на даче или в гараже эффективный индукционный котел Создание возможно своими силами. Подробное руководство по сборке практичной вещи представлено в последующей статье.
Выводы и полезное видео по теме
Видео демонстрирует работу индукционного агрегата.
Профессиональный анализ безопасности использования электроплиты с индукционной панелью.
Видеоролики о плитках с индукционной технологией от Завода Сибирского Технологического машиностроения.
Индукционные котлы для отопления имеют много достоинств и конкурентных преимуществ, а их недостатки незначительны или легко устраняемы. Определить выгоду такого варианта для конкретного дома возможно лишь после анализа всех плюсов и минусов.
Спрос на подобное оборудование постоянно растет, и такая тенденция вероятно сохранится.
Расскажите о собственном опыте с выбором, установкой и использованием индукционной плиты. Если у вас есть полезная информация, которую вы хотели бы поделиться с посетителями сайта, пишите комментарии, публикуйте фотографии и задавайте вопросы в форме ниже.
