Бытовые газовые котлы предназначены для обогрева жилья и нагрева воды. Монтаж такого оборудования должен выполняться специалистами, поскольку установка и эксплуатация газовых устройств связаны с опасностью.
Владелец дома участвует в проектировании котельной, разводке отопительного контура и т.д., чтобы контролировать исполнителей. Для этого необходимо понимать устройство агрегата, схему подключения двухконтурного газового котла к центральному газопроводу и баллонам с топливом.
В статье приводится подробный разбор ответов на эти вопросы. Также представлены технические требования, обязательные к выполнению при проектировании обвязки котла, его монтаже и эксплуатации газового оборудования.
Как работают двухконтурные котлы на газу
Газовые приборы обычно размещают под системой отопления. систему закрытого типаДля котлов с давлением воды не более 0,3 МПа установка проста.
Искусственную циркуляцию теплоносителя осуществляют по традиционной схеме с расширительным сосудом. Для нагрева воды газом применяют централизованное подачу холодной воды под давлением от 0,02 до 1,0 МПа.
Точные значения устанавливает каждый производитель для своей техники. Выбор двухконтурного котла Изготовление выполняется с учётом особенностей установки.

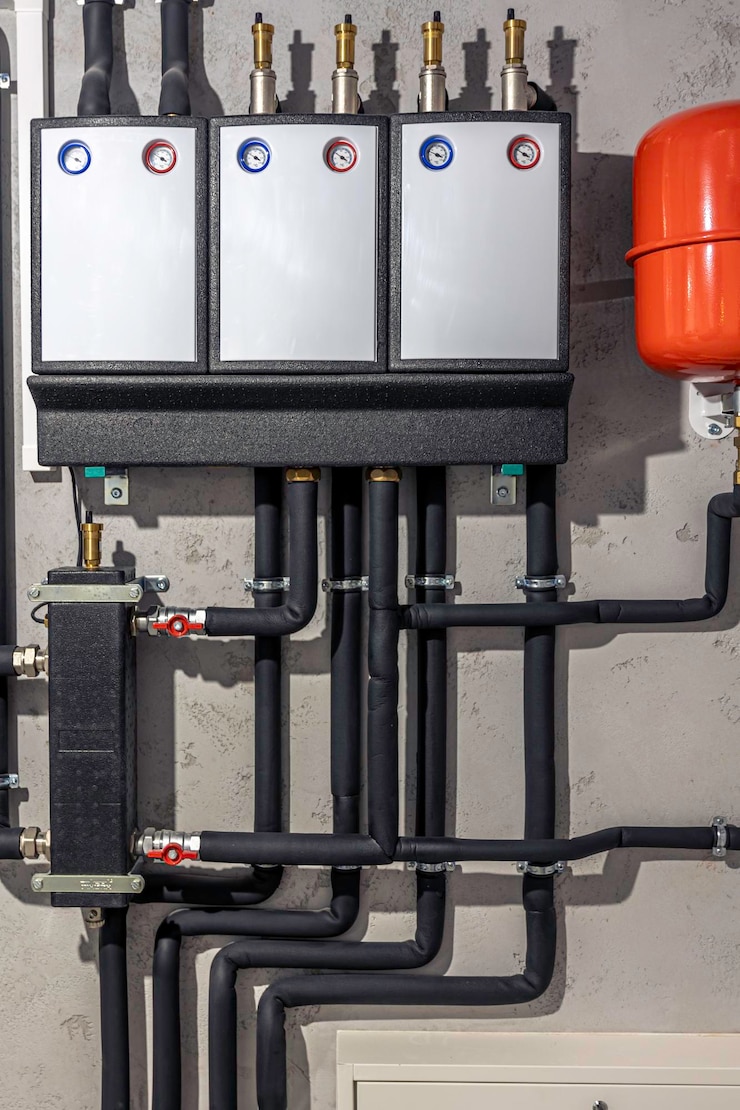

Схематика отопительного контура котла
Схема отопительной системы газового котла обычно рассчитана на использование холодной воды центрального водоснабжения. В случае использования воды с гликолевым антифризом допускается эксплуатация обогревательного оборудования. 2H4(OH)2), сертифицированным согласно ГОСТ.
Теплоноситель из возвращающей линии контура отопления проходит через фильтр и поступает в теплообменник, имеющий конструкцию, обеспечивающую первичное наполнение и последующую подпитку отопительного контура водой от центрального водопровода.
Движение теплоносителя запускает циркуляционный насос, имеющий автоматический отводчик воздуха. После этого водяной поток движется через зону датчика минимального расхода и поступает на вход первого (внешнего) контура теплообменника коаксиального типа.
В процессе прохождения через теплообменник вода набирает тепло от сжигаемого газа.
На трубе подачи теплоносителя после теплообменника размещён погружной датчик температуры. предохранительный клапан Пружинный, имеет устройство для сброса давления.
Максимальное давление срабатывания предохранительного устройства составляет 0,3 МПа. Линия подачи дополнительно оборудована расширительным баком мембранного типа.
Функционирование контура ГВС
Система горячего водоснабжения функционирует следующим образом: от централизованного водопровода по трубам подаётся холодная вода под давлением. Через сетчатый фильтр она поступает на водный блок, изготовленный из латуни.
После датчика расхода воды и магнитного противонакипного устройства вода поступает на внутренний канал коаксиального теплообменника из меди.
Холодная вода нагревается за счёт отбора тепла от стенок теплообменника, нагретых теплоносителем внутри отопительного контура.
При нагревании воды циркуляционный насос котла временно отключается. Датчик температуры, установленный в выходе теплообменника, измеряет параметры подающей магистрали.
На трубе подачи котла монтируется второй предохранительный клапан пружинного типа с устройством для сброса давления. Грань срабатывания обычно находится в пределах 1,0 — 1,1 МПа.
Подключение к природному газу
Газовый котел предназначен для подключения природного газа, параметры которого соответствуют ГОСТ 5542. Топливо обычно подается от газопровода с низким давлением (0,0013 — 0,0020 МПа). На подводящей линии устанавливается фильтр-сетка и клапан-регулятор устройства факельного поджига.
Электромагнитным газовым клапаном поддержание стабильности давления газа на входе в механизм горелки котла осуществляется. Вследствие этого, независимо от колебаний давления газа на линии, обеспечивается стабильная и безопасная функциональность с высоким коэффициентом полезного действия.
Электронное управление позволяет изменять силу пламени газовой горелки от 40 до 100 процентов от её номинального значения.
Способ соединения с газовой магистралью
Перед изучением способов присоединения газопровода к котлу, нужно вспомнить правила работы с такими агрегатами.
Установка, присоединение и функционирование подобных систем подразумевают придерживание утвержденных правил безопасности.
Газовые котлы устанавливают только внутри помещений, подходящих для монтажа (кухни, коридоры, подсобки). Речь идет о помещениях общественно-производственных зданий, частных домов и коттеджей. Все эти объекты недвижимости должны отвечать требованиям по наличию эффективной вентиляции.
Соответствие устанавливается по СНиП 42-01-2002 и СНиП 2.04.08-87. При решении задачи подключения котла к газовой линии следует помнить, что эксплуатация оборудования предусматривает сооружение механизма. отвода дыма в атмосферуДля эффективного горения требуется подача атмосферного воздуха.
Газовые котлы с функцией естественного отвода продуктов горения монтируют рядом с дымоходами, имеющими естественную тягу.
Оборудованию с конструкцией, предполагающей забор воздуха на месте установки, требуется обеспечить нормативы разряжения воздуха. Воздух в таких помещениях должен быть очищен от пыли и химических загрязнений.
Технические нюансы подключения
Установка газового котла к газопроводу посредством гибкого шланга требует соблюдения специфических технологических и технических норм. Проведение трубопроводов и их присоединение к котлу разрешено лишь квалифицированным специалистам-газовикам.
Перед установкой газового котла необходимо очистить участок газопровода от посторонних предметов, примесей и грязи. Это особенно важно при монтаже на эксплуатируемых системах.
Газовый ввод нужно оснастить запорной арматурой для работы с газом, дополненной тепловым устройством блокировки. Перед присоединением газопровода к котлу проведите проверку герметичности всех соединений и подключений под давлением не менее 0,15 АТИ.
Диаметр поперечного сечения трубопровода отходящих газов должен быть равен диаметру патрубка на устройстве защиты потока. Уменьшение проходной части трубы допускается только при наличии расчётов, подтверждающих правильную работу системы согласно нормам ГОСТ.
Трубопровод для выхлопных газов делают коротким, с небольшим наклоном в сечении, ведущем к дымоходу.
Труба для подачи газа к котлу чаще всего выполнена из металла. Возможны варианты с трубами из стали и меди.
Кроме того, допускается монтаж полимерными трубами (многослойными, с металлическим слоем). Однако полимерные трубы разрешаются применять исключительно внутри зданий не выше трех этажей.
Использование гибкого шланга
К котлу можно подключить источник газа. гибкого шланга.
Условие для применения гибкого рукава:
- стойкость по отношению к газовой среде;
- соответствие рабочему (испытательному) давлению;
- соответствие рабочей (испытательной) температуре.
Характеристики и параметры указаны в паспорте котельного оборудования. Диаметр гибкого шланга – не менее 20 мм, длина – до 1,5 м.
Установка гибких шлангов (рукавов) должна производиться строго по инструкции производителя.
Особенности соединения с баллонами
Часто для соединения используют гибкие шланги (рукава). баллонов СГ Для работы котла в режиме топливного снабжения от баллона нужно произвести настройку оборудования на эксплуатацию с баллонным газом.
При наличии у конструкции котла такой возможности подачи энергии, руководство указывает порядок действий.
Техническим параметрам рукавов гибкой конструкции соответствуют требования к стыку с главной трубой. Диаметр рукава минимум 20 мм при максимально допустимой длине 1,5 метра. Газовый баллон должен быть оснащен редуктором, настроенным на давление 2,9 кПа (паровая среда).
Для питания котлов баллонным сжиженным газом установлены нормы по хранению и эксплуатации баллонов. Например, нормативами запрещено устанавливать сосуды на площадках, подвергающихся воздействию солнечных лучей, рядом с источниками тепла и открытым пламенем.
Газобаллонное оборудование нельзя устанавливать внутри зданий.
Предоставлен обзор газовых котлов, функционирующих на сжиженном баллонном газе. этой статье.
В практическом применении, в том числе в быту, использование газовых котлов должно быть осознанным и выполнено точно для обеспечения безопасности.
Выводы и полезное видео по теме
Полезные советы по монтажу газового котла позволят контролировать правильность установки оборудования.
Несмотря на совершенство газового оборудования, наличие автоматики и серьезной технологической защиты, подключение системы должно осуществляться в соответствии с установленными правилами и нормами.
Хотите добавить что-то или у вас появились вопросы о подключении двухконтурного газового котла? Пишите комментарии и присоединяйтесь к обсуждению.
