Твердотопливные котлы предназначены для отопления частных домов, не имеющих доступа к централизованному газоснабжению. Неправильная установка этих агрегатов может представлять опасность для жильцов. Соблюдение правил монтажа позволит избежать угроз. Согласны?
Узнайте о правильной установке котла на твердом топливе, следуя нормативным требованиям. В статье подробно освещены этапы подготовки и монтажа, а также правила создания мини котельных. Благодаря нашим советам подключение агрегата к системе отопления не составит труда.
Выбор помещения для размещения агрегата
Внимательно изучим особенности котла, использующего твердое топливо. Это оборудование для обогрева, оборудованное камерой сгорания открытого типа.
Подключение его к отоплению частного дома можно осуществить по схеме, соответствующей открытой или закрытой системе, в зависимости от эксплуатационных условий.
Требования к открытым системам заключаются в:
- Подключите систему вывода продуктов сгорания твердого топлива к дымоходу с естественной тягой.
- Бак для расширения устанавливается в самом верхнем месте отопительной системы, связывая теплоноситель с воздухом.
- Постоянное снабжение отопительной системы водой, необходимой для ее функционирования.
Чаще владельцы частных домов выбирают закрытые отопительные системы вместо открытых.
В связи с внушительными размерами все твердотопливные котлы изготавливают только для напольного размещения.
Монтаж котла, работающего на твёрдом топливе, требует значительных усилий.
- Выбор места для установки твердотопливного котла.
- подготовительные работы в помещении котельной;
- Установка системы вентиляции с притоком и оттоком воздуха.
- установка котла и системы дымоотвода;
- обвязка котла;
- пробный пуск отопительной системы.
Чтобы избежать проблем с установкой и работой твердотопливного котла, нужно следовать этому алгоритму.
Первые три пункта указанного порядка — подготовительные работы. Однако не следует относиться к ним менее тщательно, чем к монтажным работам.
Неправильно подобранное помещение для установки теплового агрегата и ошибки монтажа системы вентиляции приведут к проблемам с работой отопления частного дома.
Монтаж как отопительного оборудования в частном доме, так и самого твердотопливного котла лучше провести сразу правильно. Для этого следует заранее разработать подробную схему установки, учитывая, что монтаж некоторых типов твердотопливных котлов может предусматривать подключение к электросети.
При монтаже необходимо руководствоваться нормами СНиП «Отопление и вентиляция» и некоторыми положениями СНиП 31-02-2001 «Одноквартирные дома» (на территории России).
Жжение древесного или угольного топлива увеличивает концентрацию пыли в помещении, а при горении древесины или угля различные объемы дыма могут попадать внутрь.
Установка котла рядом с жилыми помещениями не рекомендуется, несмотря на то что нормы допускают его монтаж в кухнях, коридорах и других непригодных для проживания комнатах.
Лучшими местом для установки котла являются… отдельное специализированное помещениеХорошо бы иметь мастерскую, предпочтительно в отдельном здании. В качестве альтернативы можно использовать пристроенную к дому комнату, оснащенную всем необходимым для работы.
Тепловой агрегат можно разместить в подвале или гараже. Установка в коридоре возможна при наличии свободного пространства и хорошей вентиляции.

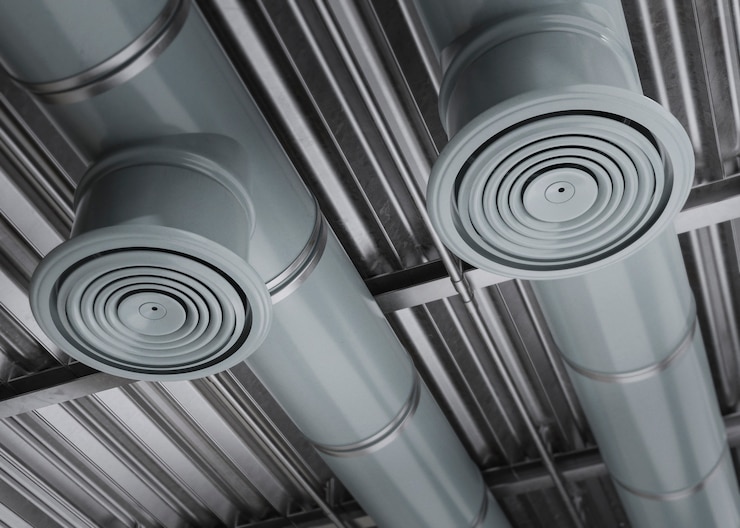

Устройство вентиляции в комнате с котлом
Недостаток свежего воздуха усложняет сгорание топлива, а его избыток делает процесс горения твердого топлива неуправляемым.
При ограничении доступа свежего воздуха следует организовать вентиляцию.
Вентилирование необходимо для того чтобы:
- Обеспечить приток чистого воздуха, достаточного для поддержания сгорания топлива в топке котла.
- Удалять продукты горения твердого топлива, попавшие из топки в котельную.
- Обеспечить приток достаточного количества чистого воздуха.
Применение этих простых мер обеспечит безопасную и эффективную работу твердотопливного котла в течение продолжительного времени.
Для правильного обустройства вентиляции в котельной полезны следующие советы: отверстия вытяжки и притока следует расположить на разных концах помещения.
Лучше установить вытяжное отверстие ближе к потолку, а приточный канал – снизу, рядом с твердотопливным котлом.
Устанавливать вытяжную систему рядом с теплым агрегатом, имеющим встроенный вентилятор или дымосос, не рекомендуется.
Если это произойдет, то турбина при работе заставит тягу в воздуховоде перенаправить поток воздуха. Воздух, предназначенный для отвода в вытяжку, снова попадет в котельную как приток.
Вход в котельную, оборудованный дверью из жилого помещения, нуждается в установке приточной решетки на ее нижней части.
Поскольку основная масса поступающего воздуха попадает в камеру сгорания котла и реагирует с выделенным углoком из горящего топлива, превращаясь в углекислый газ, отверстие вытяжки должно быть уже, чем отверстие притока.
Установка котла рядом со стенами дома наилучшим образом исключит необходимость укладки длительного горизонтального дымохода, что особенно важно при выведении его через крышу.
Типичные проекты котельных и нормативы построения инженерных зон. приведены здесь.
Монтажные работы по обустройству дымохода
Установка отопительного котла на фундамент или пол очень проста: достаточно разместить тепловой агрегат в рабочем положении и выровнять его с помощью ножек или металлических подкладок.
Следить за совпадением осей патрубка дымоотвода и отверстия в стене во время установки необязательно. Регулировка колен позволяет легко выставить их соосные.
Чтобы во время работы котла не возникало проблем от конденсата, дымоход для твердотопливного котла лучше сделать утеплённым. труб-сендвичейМожно приобрести готовую конструкцию, или же сэкономить, собрав ее самостоятельно из труб, обернутых базальтовым волокном.
Для монтажа этого вида дымоотвода трубу устанавливают вертикально на стену, а затем с помощью тройника к ней подключают газоход от котла на твердом топливе.
Монтаж дымохода в деревянных домах выполняется с обязательным соблюдением норм пожарной безопасности при проделывании отверстия в стенах или крыше.
В перегородке вырезают равносторонний проем размером, стороны которого больше размера внутренней дымоходной трубы на 380 мм с каждой стороны.
Например, канал диаметром 100 мм и труба-сендвич толщиной утеплителя 500 мм требуют проема размером: 100 + 380 х 2 = 860 мм.
В следующий этап входит монтаж проходного узла, созданного в виде стального короба с цинковым покрытием. Внутри этого короба протягивается труба-сэндвич, а пространство вокруг неё заполнено базальтовой ватой. Завершающим этапом будет крепление крышки узла снаружи.
Во время монтажа важно помнить, что прокладывать дымоходный канал проще всего в кирпичной или стене из пеноблоков с помощью уплотнителя и стальной гильзы.
При монтаже дымохода следует учитывать следующие рекомендации:
- Трубa допустимо повернуть не более трёх раз, её минимальная высота (отступая от колосниковой решётки твердотопливного агрегата) должна быть не ниже пяти метров.
- Дымоходные трубки нужно соединить таким образом, чтобы дождевая вода стекала по внешней стороне, а конденсат – по внутренней.
- Горизонтальный участок трубы нужно расположить с наклоном к котлу.
Внизу дымоотвода следует разместить люк для обслуживания и резервуар для конденсата. Чтобы избежать пересечения дымохода с карнизом, его можно обвести вокруг трубы с помощью двух переходников по 30 градусов.
Во время монтажа дымохода важно убедиться, что швы секций не попадают на места крепления трубы к стене. Наверх дымоходной трубы Рекомендуется установить защитный колпак или вращающийся флюгер.
На схеме указаны нормативы минимальной высоты, которые могут изменяться в зависимости от местных условий, например, наличия рядом высокого дерева по подветренной стороне дома.
При проектировании дымовентиляционной системы важно помнить, что оголовок трубы не должен находиться в зоне ветрового подпора любого из зданий, включая соседние. Для стабильно хорошего тяги трубу следует установить на уровне, указанном на схеме.
Чтобы без затруднений обслуживать и чистить теплообменник твердотопливного агрегата со всех сторон, откуда планируется производить обслуживание, требуется обеспечить доступ к котлу. Оптимальным вариантом будет зазор в метр спереди и по 60 см с боковых и задних стенок. В минимальном случае эти отступы должны быть не менее 25 см.
Устанавливая твердотопливный котелВажно помнить, что категорически нельзя подсоединять газоход теплового агрегата к кирпичным колодцам вентиляционных магистралей дома, идущих внутри стен.
Перед покупкой и установкой твердотопливного котла важно проверить соответствие его высоты высоте планируемой котельной. До установки рекомендуется также спланировать размещение остальных крупногабаритных устройств, таких как тепловой аккумулятор, буферная емкость и косвенный нагреватель.
Подготовка котельной к установке агрегата
Твердотопливные котлы с открытой камерой сгорания нужно устанавливать в отдельных специально отведенных помещениях – котельных. Котельные располагают в подвале или цоколе, снабжая их системой интенсивной вентиляции для бесперебойной работы твердотопливного агрегата.
Твердотопливные котлы допускается устанавливать самостоятельно, без взаимодействия со специалистами. При монтаже требуется следовать комплексу правил.
Для монтажа твердотопливного котла необходимо выровнять и укрепить поверхность пола. Чаще всего котлы размещают на специальных плитах из не горючих материалов.
Котел необходимо установить с дистанцией от стен. Между задней частью котла и стеной комнаты должно быть не меньше 60 сантиметров, а между стеной котельной и передней частью котла – не менее 25 сантиметров.
Перед установкой отопительного агрегата стены и пол котельной нужно покрыть материалом с минимальным пределом огнестойкости 0,75 часа. Подходят листы металла, базальтового картона, минерита или асбестоцемента.
Помещение котельной необходимо оборудовать системой слабоприточной вентиляции. Это может быть окно или отверстие в стене, площадь которого рассчитывается исходя из мощности котла: на каждый киловатт мощности должно приходиться 8 квадратных сантиметров вентиляционного проема.
Если котельная оборудована лишь освещением, нужно установить розетки с напряжением 220 В.
Для защиты от возгорания пола следует уложить жаропрочный лист непосредственно под установкой котла, с выступанием на 80 см за переднюю стенку котла.
Все производители тепловых агрегатов советуют в руководствах по установке создавать фундамент для котла. Если котел небольшой мощности, весом не более 200 кг, его можно ставить на основание из цементной стяжки, если она правильно обустроена. Она без труда выдержит такую нагрузку.
Для монтажа агрегата весом более 300 кг рекомендуется возвести основу из армированного железобетонного пояса толщиной от 10 до 12 см. В случае если вес котла превышает 300 кг, установка его должна производиться исключительно на основание из отдельной фундаментной плиты.
Установка твердотопливных котлов допустима на деревянный пол. До этого необходимо самостоятельно подготовить место установки, укрепив его брусками-лагами сечением не менее 100х50 мм.
При установке в котельной дополнительного тяжелого оборудования целесообразнее заливать промышленные полы — стяжку из бетона толщиной 12 см, чем делать заливку фундамента под каждую единицу.
Наполнение должно состоять из арматуры диаметром от 8 до 14 миллиметров. После этого создается плотная подушка из щебня, а затем укладывается сетка с размерами ячейки 20 на 20 сантиметров.
Чтобы определить место для трубы дымохода, нужно учесть, к какому элементу здания присоединен котел: к крыше или стене. Внутренний диаметр отверстия должен соответствовать диаметру выходной горловины котла или быть немного большим.
Основные этапы установки котла
Для монтажа системы отопления с твердотопливным котлом потребуется котел, трубы и радиаторы. расширительный бачокЦиркуляционный насос и тепловой аккумулятор входят в состав систем автоматического управления котлом.
К последним относятся:
- предохранительный клапан;
- воздушный клапан;
- манометр;
- регулятор температуры.
Установка твердотопливного котла и подключение вспомогательных систем выполняются по заданному пошаговому плану. Перед установкой котла в указанном месте создаётся специальный фундамент.
Необходимо соблюсти все необходимые размеры отступов и правильно установить корпус теплового агрегата по вертикали и горизонтали.
В комплект некоторых котлов входят электрические нагревательные элементы. Чаще всего у твердотопливных котлов есть места для установки ТЭНов и регулятора температуры рядом с ними.
На следующем этапе выполнят установку и подключение. труб системы отопленияВсе соединения необходимо замыкать с помощью промежуточных запорных кранов, а места стыков уплотнять сантехнической лентой или льняным волокном. Такое решение облегчит ремонт в будущем.
Если система отопления подключается к электросети дома, на данном этапе выполните все необходимые проводные подключения, изолируйте их и заземлите.
Далее производится монтаж группы безопасностиКомплектация зависит от модели котла, но обычно включает предохранительный клапан, воздушный клапан, регулятор температуры, датчик тяги, манометр и другие устройства. Вся эта аппаратура монтируется перед всеми запорными приборами.
Далее монтируется труба дымоотвода. Места соединения элементов системы вывода дыма герметизируют материалом, способным выдерживать высокие температуры.
Способ установки, размер дымохода и площадь его сечения определяются так, чтобы гарантировать должный уровень естественной тяги. Для этого нужно строго следовать всем указаниям инструкции по эксплуатации выбранной модели котла.
После этого система котла заполняется водой, давление в тепловом контуре должно быть немного выше нормы. Такой этап позволяет проверить систему на наличие утечек.
Следующим этапом является проверка всех внутренних элементов топки твердотопливного котла: заглушек для прочистки, заслонок для регулирования пламени, шамотных камней, колосников и так далее.
Сначала необходимо понизить давление в котле до эксплуатационных значений. Затем нужно установить заслонки в топке и в дымоходе согласно инструкции и загрузить в котел твердое топливо.
Для запуска системы отопления нужно загрузить топливо в котел и поджечь его. Через 10-15 минут требуется тщательно закрыть заслонку топки.
Когда температура достигнет 80-85 градусов, отрегулируйте регулятор для нужного режима обогрева. Затем по мере необходимости досыпайте в котел твердое топливо.
Подключение агрегата к системе отопления
После установки твердотопливного котла и дымохода нужно выполнить обвязку. Важно помнить: во время работы отопительного агрегата в него нельзя допускать холодной воды, особенно если теплообменник сделан из чугуна.
В случае возникновения такой ситуации стенки котла покроются конденсационной влагой.
Подобное произойдет из-за резкого перепада температур. Эта жидкость опасна тем, что при контакте с нагаром, накопившимся на боках котла, образует вязкий и плотный слой налета.
Удаление липкого налета со стенок котла представляет сложность, а также снижает его эффективность. Для минимизации образования конденсата при сжигании твердого топлива можно использовать стандартную схему обвязки с трехходовым клапаном и байпасом при настройке теплоносителя на стабильную температуру 50-55 градусов.
По этим причинам вода в системе циркулирует, пока не достигнет заданной температуры. После чего клапан запустит подачу холодной воды.
При обвязке твердотопливного агрегата необходимо учитывать модель и руководство пользователя. Важно аккуратно подключить блок управления и горелку. Некоторые модели европейских котлов оснащены автоматической пожарной системой, подключаемой к центральному водопроводу.
Чтобы не ошибаться в процессе монтажа котла на пеллетах Для получения точной информации необходимо обратиться к техническим специалистам производителя котла и строго следовать инструкциям по монтажу всех элементов твердотопливной системы.
Рекомендации по эффективной эксплуатации
При работе на твердом топливе в топке котла скапливаются шлаковые отложения, которые нужно время от времени удалять. Для сохранения эффективности работы котла необходимо также выполнять определённые мероприятия.
Пепел и нагар со стенок котла нужно периодически удалять. Толстый слой нагара снижает энергоэффективность твердотопливного котла на 3%. Очищать необходимо не реже раза в неделю, когда котел отключен и его стенки остыли.
Постепенно, по мере того как решётка колосников забивается пеплом, котел снижает свою энергию. Такое явление можно устранить, аккуратно перемешав содержимое топки.
Современные твердотопливные котлы имеют рычаг для переворота углей, а также могут использоваться для их удаления при необходимости.
Для повышения эффективности работы теплового контура котла целесообразно … циркуляционный насосУскорение циркуляции носителя тепла существенно увеличит энергоэффективность теплового агрегата: нагретый материал вернется в котел с большей температурой, а перемещение его по системе будет происходить быстрее.
Это значит, что для повторного разогрева ему потребуется меньше тепловой энергии, поэтому КПД такого котла будет существенно выше.
Четвёртый пункт — проверка состояния тяги в дымовом канале. Для поддержания её в оптимальном состоянии, дымоход необходимо прочищать Раз в год нужно утеплять участки дымоходного канала, идущие через неотапливаемые помещения.
Это нужно сделать для предотвращения образования конденсатных паров, которые, накапливаясь, мешают нормальному высвобождению продуктов горения.
Для эффективного использования топлива необходимо установить регулятор температуры на минимум только при хорошей прогреваемости помещения и теплой погоде на улице.
Выводы и полезное видео по теме
Видеоролик изучает особенности отопления частных домов с помощью агрегата на твердом топливе.
Видео о нюансах установки одного из самых востребованных твердотопливных котлов.
Установка отопительных котлов на твердом топливе не представляет больших сложностей. К выполнению работ предъявляются обычные требования, а особых разрешений от властей не требуется.
Хотя выполнение этих работ по практической реализации сложное и может потребовать много усилий из-за большого числа деталей.
