Для владельцев загородных домов автономная система нагрева воды — почти обязательна. Ведь как можно говорить о комфорте, если в доме нет горячей воды? Электрические приборы для подогрева воды очень востребованы при организации автономного водоснабжения частного дома.
В квартирах эти устройства помогут избежать проблем с горячей водой.
Немалая стоимость установки накопительного водонагревателя мотивирует самостоятельное выполнение работ и существенное сокращение расходов.
В этой публикации рассмотрим правила установки таких приборов. Будем разбираться как это работает и что необходимо знать перед началом монтажа. В статье вы найдете схемы, помогающие правильно установить накопительный водонагреватель. Для большей наглядности в статье имеются видеоролики с советами по монтажу нагревателей.
Как это работает?
Водонагреватели накопительного типа имеют простую конструкцию. Внутри корпуса располагается бак с нагревательным элементом – мощным ТЭНом. Для сохранения тепла бак обязательно утепляют.
Внутри установлены две трубы: одна служит для забора холодной воды из водопровода, а другая — для подачи нагревательной системы горячей воды заданной температуры. Регулирование работы осуществляется блоком автоматики.
Данный комплекс управляет забор воды, нагревом её температуры и включением/отключением ТЭНа при необходимости. Блок управления дополнительно оснащен модулем автоматического отключения электроэнергии в случае отсутствия воды в емкости.
Включение нагревателя без покрытия ТЭНа водой недопустимо, так как это быстро выведет из строя прибор.
О выборе накопительного водонагревателя и правильном решении читайте. в этой статье.
Порядок установки таких нагревателей
Простая компоновка гарантирует высокую надёжность накопительных водонагревателей. Установка такого оборудования несложна, однако следует учитывать некоторые нюансы.
Для начала подбирают подходящее место для установки нагревателя. Затем устанавливают его, подключают к трубам с водой и к электричеству.

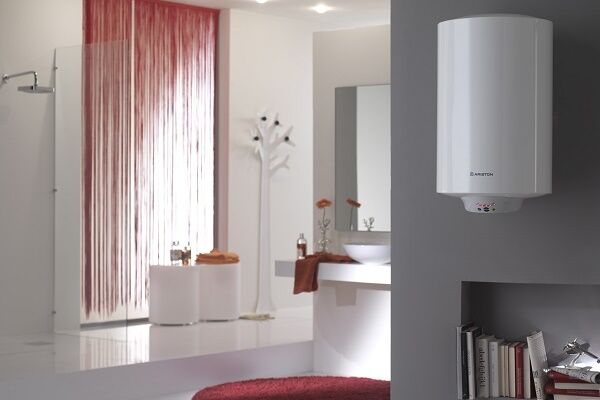

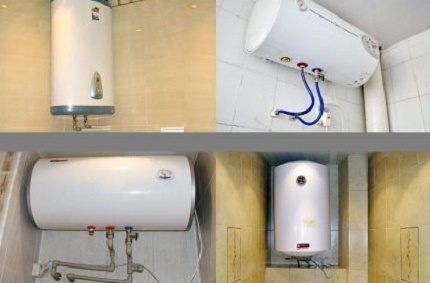

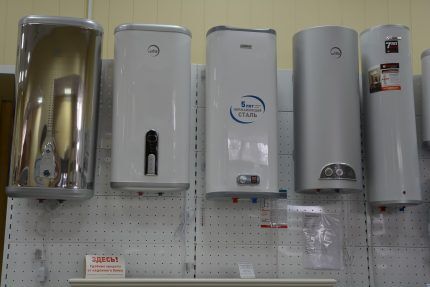

Для домашнего использования обычно применяют компактные настенные модели.

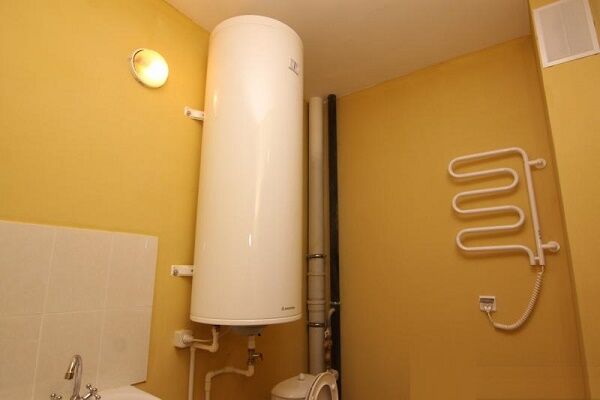

Их крепят на особых кронштейнах. Для моделей вертикального типа требуется два кронштейна, а для горизонтальных — четыре.
Установка кронштейнов на стену несложная. Обычно применяют саморезы и шуруповерт.

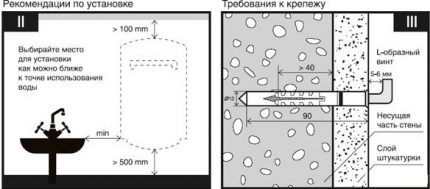

Расстояние между кронштейнами для установки вертикальных водонагревателей должно составлять 180 миллиметров. Для монтажа горизонтальных моделей применяют кронштейны с петлями.
Защитную крышку нужно устанавливать с расстоянием от поверхностей других объектов не меньше 300 мм для устройств объемом до 80 л, и не меньше 500 мм — для нагревателей с емкостью 100-200 л.

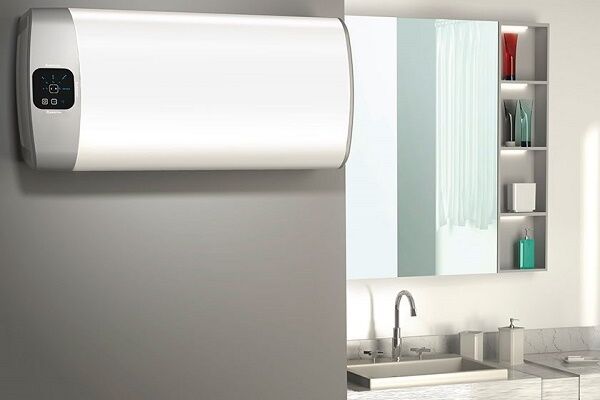

Необходимо устанавливать вертикальные модели вертикально, а горизонтальные — горизонтали. Нагреватель нельзя ставить на бок. Такое обращение с устройством нарушает правила эксплуатации и техники безопасности, что может привести не только к поломке, но и к опасной аварии.
Для проверки соответствия расположения кронштейнов друг другу используйте уровень. Место установки водонагревателя желательно подобрать максимально близко к местам потребления горячей воды.
Благодаря этому процесс доставки горячей воды к потребителю ускорится, а потери тепла при транспортировке уменьшатся.
Новичков иногда подводит недостаток опыта — к стенкам из гипсокартона крепят кронштейны. Прочность подобных сооружений не гарантирует устойчивости под весом прибора.
Установка такого водонагревателя может привести к его разрушению даже спустя некоторое время после наполнения водой.
Установка накопительного водонагревателя на гипсовой стене с расположенной за ней несущей стеной требует использования специальных крепежных элементов достаточной длины. Эти элементы должны проходить через фальш-стену и фиксироваться в толще несущей конструкции, которая будет нести основную нагрузку.

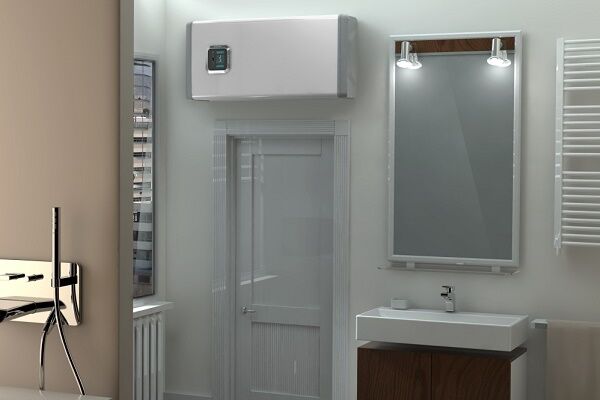

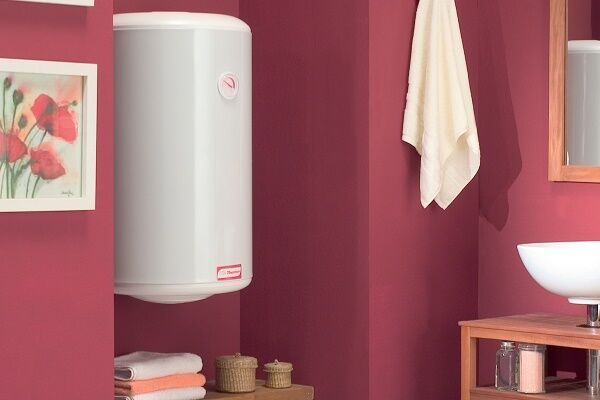

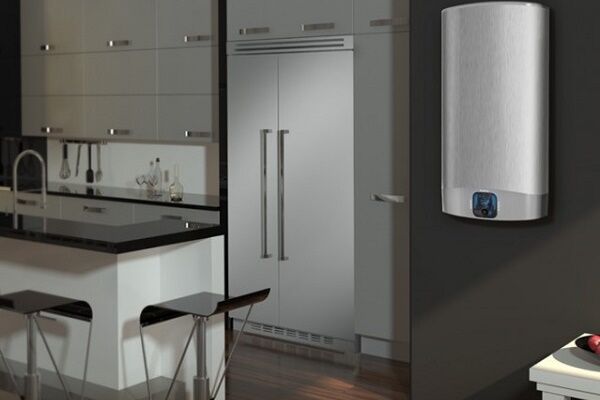

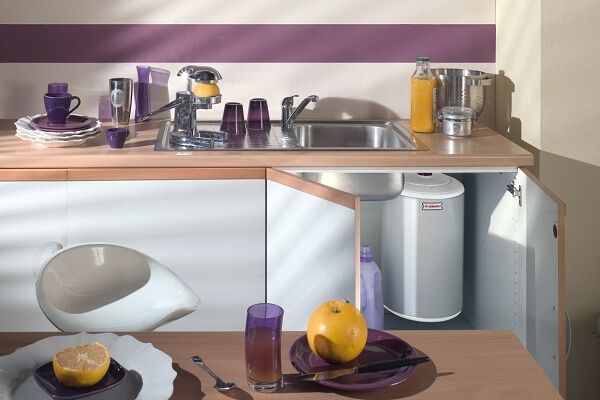

Место установки накопительного нагревателя должно обеспечивать удобство обслуживания, настройки и ремонта. Приборы обычно имеют привлекательный дизайн, поэтому их легко вписать в интерьер.
Перед началом установки важно ознакомиться с рекомендациями, содержащимися в инструкции от производителя.
Установка накопительного водонагревателя в квартире многоэтажного дома может привести к затоплению нижнего этажа в случае поломки. Перед установкой прибора нужно обеспечить гидроизоляцию помещения, где будет располагаться устройство.
Защитой от подобных происшествий может служить поддон с дренажным отверстием, присоединенный к канализации.
При наличии автоматизированной системы защиты от протечек в доме целесообразно разместить датчик в непосредственной близости от водонагревателя. Такой датчик не предоставит полной защиты от затопления, однако позволит сократить возможный ущерб.

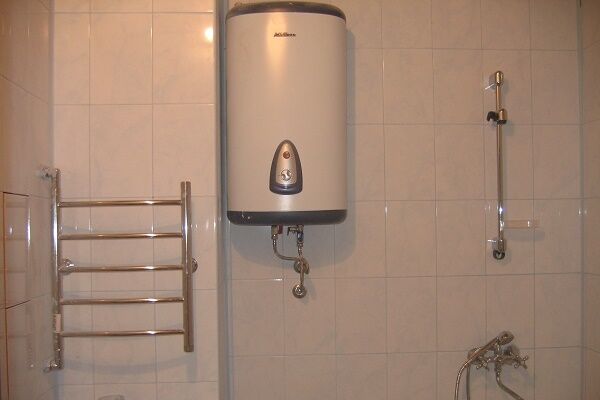

Так как накопительный водонагреватель лучше устанавливать рядом с местами пользования горячей водой, нужно позаботиться о его защите от влаги.
Расположение нагревателя возле мойки, умывальника или ванны повышает вероятность попадания брызг на корпус устройства. Более серьёзный контакт с водой может угрожать работоспособности электроприбора.
Перед установкой накопительного водонагревателя в квартире стоит ознакомиться с маркировкой устройства. Способность прибора выдерживать внешнее воздействие указана специальным индексом IPXX, где XX — это цифры.
Значение первого показателя индекса защиты интеллектуальной собственности:
- 0 — нет защиты;
- Защита от проникновения объектов размером свыше 50 мм.
- Защита от предметов средних размеров (больше 12,5 мм).
- Защита от мелких объектов размером свыше 2,5 мм.
- Защита от мелких предметов размером свыше 1 мм.
- 5 — защита от пыли;
- 6 — абсолютная герметичность.
Первый разряд индекса показывает стойкость электроприбора к взаимодействию с инородными объектами. Второй разряд указывает на уровень защиты прибора от влаги.
Значение первого показателя индекса защиты интеллектуальной собственности.
- 0 — защита отсутствует;
- Предмет обладает защитой от капель, падающих по вертикали.
- Защищает от капель, падающих под углом до 15 градусов к вертикали.
- Защита предохраняет от дождя под углом не более 60 градусов к вертикали.
- 4 — защита от брызг в любом направлении;
- 5 — защита от струй воды;
- Защита от сильных течений и волн моря.
- Устройство можно ненадолго опускать под воду на глубину до одного метра.
- Прибор погружается на метр на срок до получаса.
Данные сведения помогут определить безопасность работы водонагревателя. Информация будет полезна и при установке других электроустановок.
Большинству накопительных водонагревателей достаточно уровня защиты IP25, так как им не требуется работать под водой.
Подключение к водопроводной системе

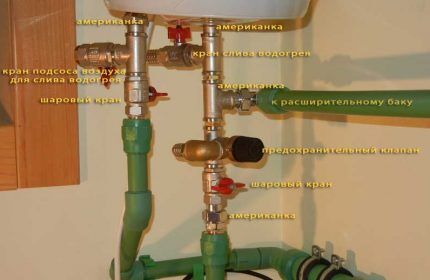

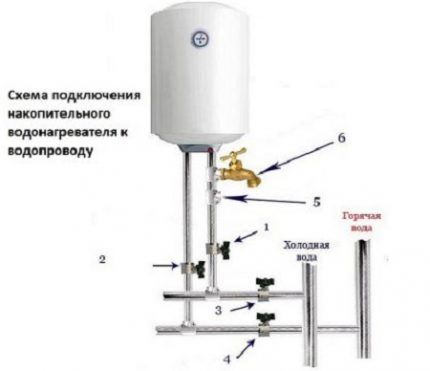

Отверстия для слива нагревателей данной модели, независимо от типа, расположены обычно внизу. Сначала собирают и устанавливают группу безопасности: набор клапанов и фитингов, предназначенный для предотвращения возможных аварий во время эксплуатации устройства.

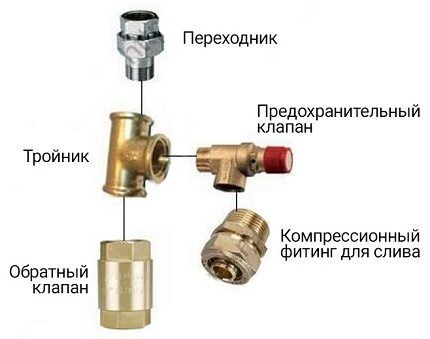

В верхней части устанавливается переходник, именуемый «американкой». Затем навинчивается бронзовый тройник. К его нижней части крепится обратный клапан, предотвращающий выливание воды обратно в водопроводную систему. К боковому ответвлению тройника подсоединяется еще один тройник.

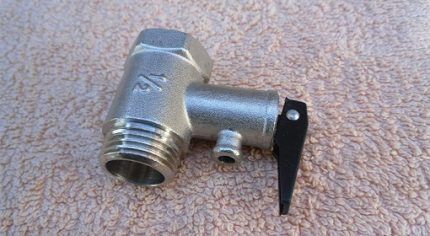

Предохранительный клапан на 6 бар устанавливают для снижения давления в сосуде автоматически при критическом уровне.
К данному тройнику крепят специальный компрессионный фитинг для трубы водопровода. По нему при переизбытке давления из накопителя в канализацию будет отправляться часть воды.
После монтажа прибора нужно проверить, чтобы отверстие клапана давления оставалось открытым; в противном случае устройство не запустится.
Все резьбовые стыки необходимо тщательно заполнить герметиком и дать ему высохнуть не меньше четырех часов.

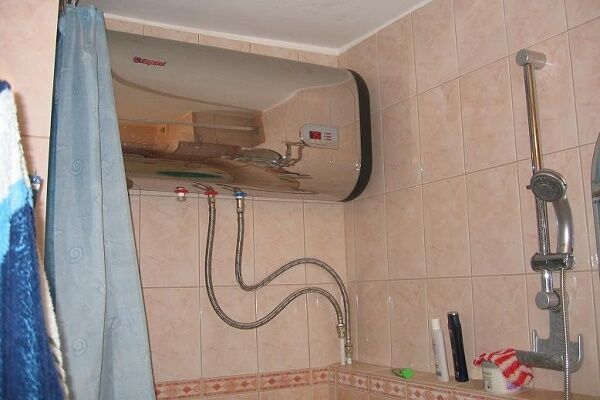

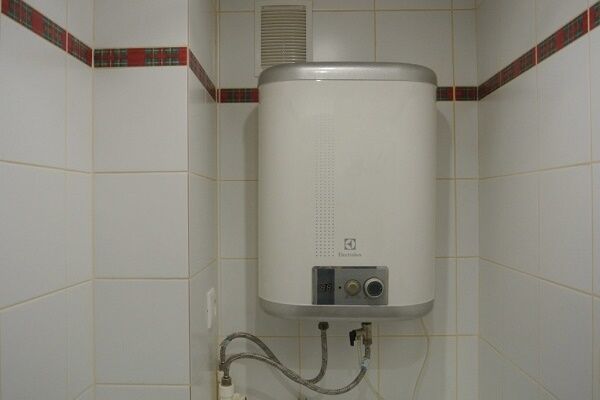

Для подключения прибора к стояку холодной воды применяют стальные, медные, пластиковые и металлопластиковые трубы. пластиковые трубы, поскольку паять их относительно не сложно.
В качестве таких средств применяют гибкие шланги, однако такой подход не всегда эффективен.

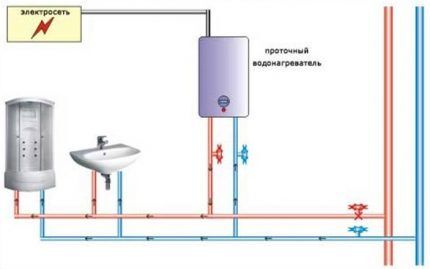

Перед монтажом труб необходимо перекрыть подачу горячей и холодной воды в квартиру. Между стояком холодной воды и нагревателем установите запорный кран для отключения подачи воды при необходимости. Все соединительные элементы должны быть тщательно проплотнены.
Следующим этапом станет установка трубы, связывающей нагреватель с системой горячего водоснабжения квартиры. В этой части системы требуется ещё один запорный кран — между стояком горячей воды и нагревателем.
Кран необходимо постоянно держать закрытым, чтобы горячая вода из водонагревателя не поступала в общий стояк дома. Следует ещё раз проверить плотное прилегание и герметичность всех соединений.
Запорный кран для холодной воды должен обеспечивать изоляцию нагревательного прибора от стояков без ограничения подачи воды другим пользователям.
Подключение к системе горячего водоснабжения должно предусматривать возможность восстановления подачи горячей воды из общего стояка в квартиру при необходимости.
Подключение к водопроводу завершено. Некоторые специалисты советуют на этом этапе предварительную проверку: наполнить емкость водой и слить ее, проверив на наличие течи. Такую проверку можно провести только после полного высыхания герметика на всех соединениях.
Водонагреватель и автономное водоснабжение

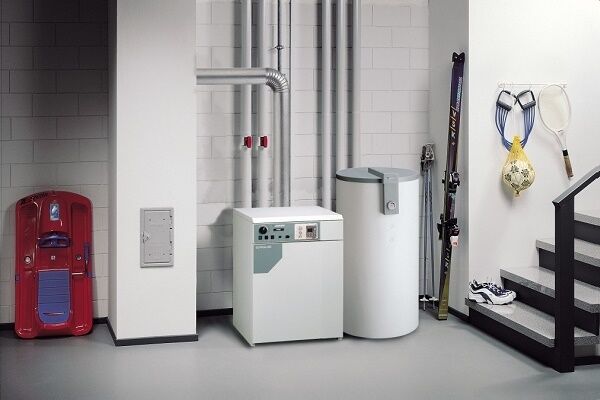

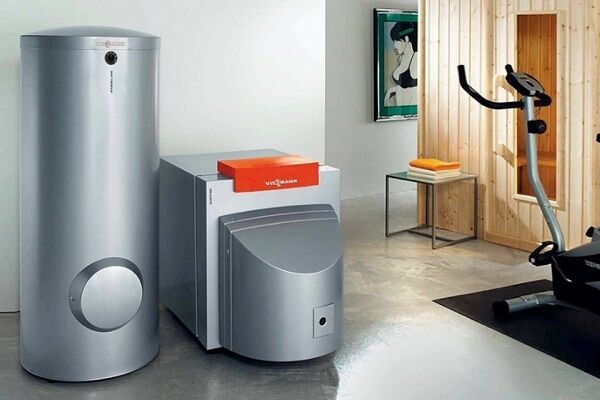

В частных домах чаще используют автономное, а не централизованное водоснабжение. Поэтому применение накопительного водонагревателя целесообразно. Схема подключения при этом немного отличается. Источником воды обычно служит бак, размещенный на чердаке или верхнем этаже.

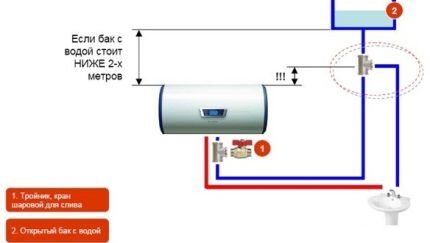

Необходимо измерить вертикальное расстояние между баком и водонагревателем. При расстоянии менее двух метров на выходе из бака монтируют тройник для отведения части холодной воды к нагревательному устройству, чтобы труба была выше уровня установки нагревателя. На входе трубопровода холодной воды в устройство устанавливают тройник с обратным клапаном и отводом для слива.

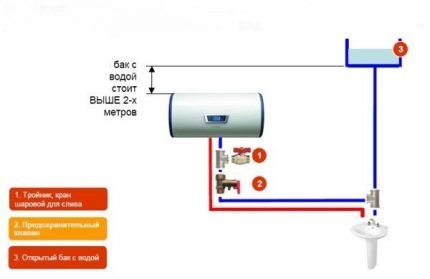

Если расстояние от бака с водой до нагревателя по вертикали больше двух метров, то отвод выполняют ниже уровня установки нагревателя. На вводе холодной воды в устройство устанавливают тройник с отводом избыточной воды в канализацию, а чуть ниже присоединяют обратный клапан.
Перед монтажом водонагревателя измерьте… давление водыВ автономной системе дома при давлении свыше шести бар требуется доукомплектовать установку специальным понижающим редуктором. Чрезмерный напор воды, подаваемой в нагреватель, может вызвать неисправность оборудования.
Электрическая часть монтажа
Подключить накопительный водонагреватель к электричеству легко: достаточно вставить его вилку в розетку. Устройства для домашнего пользования зачастую работают от напряжения 220 В.
Любой, знакомый с электросетями, знает, что мощным приборам обычная розетка не подходит.
Прежде чем что-либо подключить, необходимо изучить состояние электрической проводки в жилье и определить её допустимую мощность.
Включение нагревателя и бытовой электроплиты/автоматической стиральной машины одновременно может привести к перегоранию провода, пожару и другим опасным последствиям.
Для подключения водонагревателя к электрощитку рекомендуется использовать отдельную линию с соответствующим сечением провода.

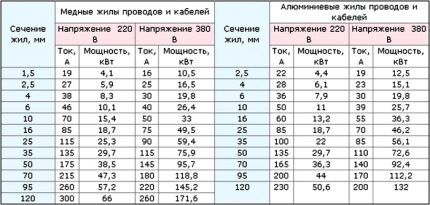

При выборе кабеля необходимо учитывать рабочее напряжение, количество фаз, материал изготовления и характер укладки (открытая или скрытая). Водонагреватели обычно подключают к двужильному медным или алюминиевому кабелю с напряжением 220 В и одной фазой.
В помещениях с высокой влажностью (ванные комнаты, кухни и так далее) для нагревателя необходимо применять особые… влагозащищенные розетки.
Кроме того, для двухфазных котлов почти всегда требуется установка УЗО— устройство защиты от аварийных отключений. Кабель желательно сделать влагозащищённым, прочным и гибким.
Избегайте экономии на кабелях, выбирая продукцию низкого качества. Для подключения накопительного нагревателя необходимо приобрести кабель с достаточным запасом, чтобы он не находился в напряжении.
Перед подключением необходимо тщательно ознакомиться с маркировкой кабеля.
Отсутствие опыта в электромонтаже подталкивает к обращению к специалисту с запросом о консультации или поручению выполнения работы по установке водонагревателя.
Нагреватель нужно обязательно заземлить. Можно воспользоваться для этого частью металлической проволоки: один её конец прикрепить к корпусу нагревателя, а другой — подключить к заземляющему контуру.
Выводы и полезное видео по теме
Как установить накопительный водонагреватель, указано далее.
Видео предоставляет советы по установке накопительных водонагревателей.
Накопительные водонагреватели пользуются спросом благодаря своей надежности.
Они обеспечивают дом горячей водой в нужной мере. Установка не представляет большой сложности, но важно придерживаться рекомендаций производителя и правил техники безопасности.
Обладаете опытом или знаниями в области установки накопительных водонагревателей? Поделитесь ими с читателями, оставив комментарий под статьей. В том же разделе можно задать вопросы по теме.
