Долговечные инженерные системы можно создать из доступных по цене полипропиленовых труб, срок службы которых может достигать полувека. Трубы из полимера просты в монтаже – для соединения достаточно одного паяльника. Но подходит ли этот материал для систем отопления? Будет ли обвязка котла полипропиленом надежной и долговечной на протяжении всего срока эксплуатации?
При соблюдении технологических норм пластиковые трубы с легкостью транспортируют теплоноситель к радиаторам.
Что представляет собой обвязка котла и какие компоненты входят в её состав?
Обвязка представляет собой комплекс устройств, отвечающих за доставку горячей воды к радиаторам и бесперебойную эксплуатацию нагревательного прибора.
Она способствует равномерному распространению тепла в доме и повышает надёжность отопительной системы, защищая котел от перегрева и лишнего расхода топлива.
Монтаж системы обвязки котлов имеет свои особенности.
Под обвязкой нагревательного аппарата включается расчет характеристик всех частей внутридомовой системы отопления и их установка. Отопительная система Надежность и точность работы важны. Избыток вспомогательных приборов и запутанная проводка могут существенно понизить результативность. Все должно быть выполнено качественно.
Не существует универсальных отопительных систем, идеально подходящих всем домам. Для достижения наилучших результатов каждый дом нуждается в индивидуальном проекте внутренней теплосети.
Типы используемого топлива, площадь дома, модель нагревателя и его положение влияют на выбор схемы обвязки полипропиленом.
Но во всех них присутствуют:
- Котел (одноконтурный или двухконтурный).
- Расширительный бакЕмкость может быть гидравлической с мембраной или стандартной, в соответствии с типом отопительной системы.
- Полипропиленовые трубы и фитинги.
- Батареи (чугунные, стальные, алюминиевые, биметаллические).
- Байпасы Разделительные участки трубопроводов для отключения отдельных приборов от системы. Подходят для любых типов систем, но могут отсутствовать в простых циркуляционных схемах.
По принципу работы теплоносителя отопительные системы разделяют на системы с естественной и искусственной циркуляцией.
В системе отопления с принудительным циклом к предыдущему списку добавляются:
- Кран Маевского.
- Циркуляционный насос.
В схеме с индивидуальным подключением теплоносителя к каждому прибору, через специальные магистрали подачи и обратки, непременно используется коллектор — распределительное устройство.
В системах отопления, где важно контролировать состав и количество теплоносителя, устанавливают контрольные устройства.
- Манометр.
- Термостат.
- Гидравлическая стрела регулирует давление при необходимости.
Для под maintien заданного давления в системе с принудительной циркуляцией теплоносителя устанавливается расширительный бачок С мембраной, а в гравитационном аналоге хватит просто открытого бака без каких-либо вставок.
Расширительный бак простейшей системы отопления с естественным принципом движения – это обычная емкость с двумя трубами, которые в нее ввернуты или вварены. Одна из труб предназначена для подачи воды, вторая сигнализирует о заполнении емкости водой, расшившейся при нагревании. В более сложных вариантах бака устанавливают четыре трубы.
При превышении норматива объема теплоносителя лишнее вещество удаляется через сигнальную трубу. После этого теплоноситель продолжит расширяться и вернётся к прежнему объёму, но переливы в сигнальный патрубок прекратятся. Воздух также самопроизвольно отводится, поэтому установка кранов Маевского не требуется.
В системах с естественным циркуляцией теплоносителя используются другие типы насосов.
Ей не нужны дополнительные нагнетатели давления. Это увеличивает надежность отопления, так как ломаться попросту нечему, но и снижает качество обогрева дальних комнат дома: теплоноситель доходит до крайних из них уже остывшим.
В одном источнике рассматриваются особенности установки отопительных систем из полипропиленовых труб. популярных статей, размещенных на нашем сайте.
Полипропиленовые трубы в системах отопления

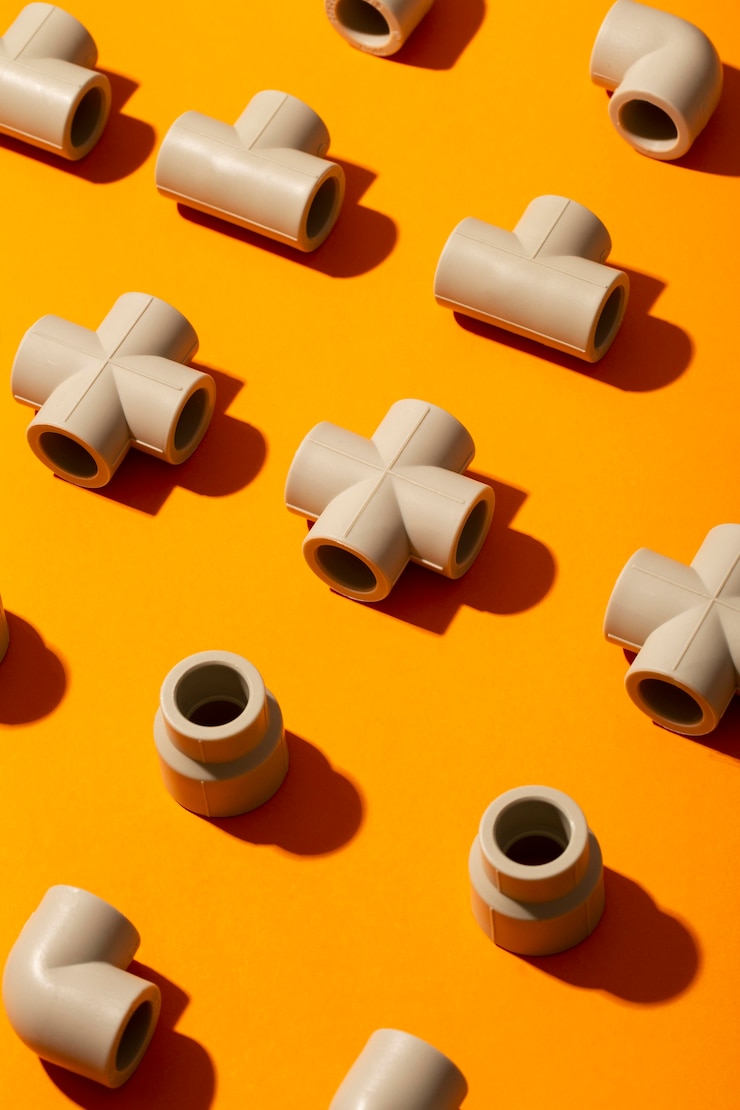

Трубы и фитинги из полипропилена (PPR) пользуются популярностью благодаря доступной цене и легкости монтажа. Материал не подвержен коррозии, обладает гладкими внутренними стенками и служит как минимум 50 лет, срок заявленный производителем.
Трубы бывают разных видов, отличающихся техническими параметрами и сферой применения.
В установке систем отопления и конструкциях циклов горячего водоснабжения, подобных им по рабочим характеристикам, используют:
- Трубы с маркировкой PN 25. Изделия с армировкой из алюминиевой фольги. Используются в системах с давлением до 2,5 мПа. Рабочая температура до +95°С.
- Трубы с маркировкой PN 20. Усиленная версия, применяемая в разделах горячей воды битермостатных котлов отопления. Прослужит указанный производителем период, при условии что температура теплоносителя не превысит +80ºС, а давление не достигнет 2 мПа.
- Трубы с маркировкой PN 10. Полимерные детали с тонкой стенкой применяют при подключении котла к системе тёплого пола. Максимальная рабочая температура — плюс 45 градусов Цельсия, номинальное давление — до одного мегапаскаля.
Полимерные трубы подходят для всех способов прокладки: открытых и скрытых. Однако материал имеет большой коэффициент теплового расширения. При нагревании изделия увеличиваются в длину. Этот эффект, называемый тепловым линейным расширением, нужно учитывать при монтаже трубопроводов.
Для предотвращения разрушения полипропиленовых трубопроводов отопления можно установить компенсационные петли. Однако более простое решение — использовать многослойные трубы с армированием, рассчитанным на компенсацию растяжения. Фольга внутри полипропиленовых труб PN 25 снижает их тепловое удлинение вдвое, а стекловолокно – в пять раз.
Особенности монтажа PPR трубопроводов
При выполнении обвязки котла полипропиленовые трубы и фитинги Соединения осуществляются главным образом с помощью холодной или горячей сварки, при монтаже на металлические трубы применяются резьбовые соединения. Сборка резьбовым методом более удобна, но делает систему существенно дороже.
Для соединения полипропиленового и металлического трубопроводов, если нет резьбовых фитингов, необходимы дополнительные элементы.
Сваривают «по-горячему» специальным прибором (паяльником, “утюгом”). Трубы нагревают насадкой до температуры плавления 260 градусов, а потом детали с размягченными краями крепят друг к другу. В результате получается прочное и цельное соединение.
Перед сваркой фольгированных армированных труб необходимо их очистить. В противном случае фольга помешает соединению полимерных изделий, сделав шов слабым. С стекловолокном дополнительных операций не нужно производить, так как оно плавится вместе с пластиком.
Холодная сварка использует специальный клей. Этот способ в последнее время используют мало из-за ненадежного результата.
В системах отопления нужно обеспечивать герметичность резьбовых соединений паронитом или высокотемпературным герметиком, учитывая высокую рабочую температуру теплоносителя.
Использование полипропилена для обвязки котла отопления имеет еще один момент. Антифриз и пластик не подходят друг другу. Теплоносителем в системе с пластиковыми трубами лучше всего служит вода.
Выбор типа размещения системы отопления
Существуют разные способы обвязки котлов полипропиленом. Для каждого дома расчет схемы проводится отдельно. Что подходит для одного здания, может оказаться неэффективным для другого.
Системы отопления на основе циркуляции воды разделяют на принудительные (с гидронасосом) и гравитационные (самотечные, естественные). Существует также классификация по устройству трубопроводов: одно- и двухтрубные, коллекторно-лучевые или аналоги с замкнутыми кольцами.
Что лучше: самотек или насос?
В гравитационном контуре Горячая вода от котла самотеком поступает к радиаторам. Теплоноситель с высокой температурой всегда стремится заместить более холодную жидкость. Самый простой способ собрать систему обвязки отопительного котла — это использовать нагреватель, трубы из полипропилена, радиаторы и расширительный бак.
При верхней разводке нагретая вода поднимается по трубам в расширитель, а оттуда поступает в радиаторы. Отдав тепло, вода возвращается в котел для повторного нагрева и запуска нового цикла.
В многих деревенских домах отопление организовано по такой схеме: стоит печь на твердом топливе. Это самый простой и недорогой способ обогреть небольшой коттедж. Но этот способ ограничен по количеству подключаемых радиаторов и удаленности крайнего из них от водонагревателя.
Более сложна и дорогостоящая принудительная системаОна существенно облегчает установку комфортных температур в различных помещениях. Теплоноситель перемещается посредством привода насоса.
Выбор схемы разводки труб из полипропилена и котла взаимосвязан. Система с естественной циркуляцией не требует электричества. Даже при отсутствии электроснабжения дом будет отапливаться, так как водонагревателю не нужна сеть.
Для функционирования насоса по принудительной схеме требуется непрерывное электроснабжение. В связи с этим котел для неё целесообразно выбирать электрический, обладающий дополнительными функциями. Для предотвращения проблем, связанных с напряжением, необходимо приобрести резервный генератор или бесперебойник.
Какой тип отопительной системы наиболее предпочтителен?
Существует много способов проложить трубы из полипропилена от котла к радиаторам отопления.
Но все эти схема делятся на:
- однотрубные;
- двухтрубные.
В однотрубных системах Для передачи тепла используется одна труба, по которой подается и отводится разогретая вода. В двухтрубных системах для подачи теплоносителя и обратки (возвращения охлажденной воды обратно в котел) монтируются две отдельных магистрали.
По виду скрепления рабочих элементов системы отопления различают типы контуров.
- тройниковые;
- коллекторные.
Тройниковые типы применяются в системах с естественной и принудительной циркуляцией. Для работы коллекторной схемы необходим циркуляционный насос.
При однотрубном способе прокладывают одну кольцевую магистраль, к которой последовательно присоединяют батареи. В двухтрубной системе от котла расходятся два независимых трубопровода с горячей водой и обраткой, к которым затем подключают радиаторы.
При коллекторной обвязке В систему устанавливают один или два коллектора, от которых к каждой батарее протягивают отдельные трубы. Такой распределитель дает возможность подключить к котлу «теплый пол» из ППР.
Применение коллекторов и отдельных стояков для каждой батареи существенно увеличивает затраты на проектирование и монтаж. Разработка проекта требует более сложных расчетов. При сборке используется больше полипропилена. В результате получается система, каждый элемент которой можно настроить под конкретные условия и требования.
Контур из полипропилена для разных котлов
Производители водонагревателей советуют делать первый метр трубопровода из металла, особенно для твердотопливных устройств с высокой температурой воды на выходе. Полипропилен подсоединяют уже к этому отводу, чтобы при сбоях в котле он не получил тепловой удар и не лопнул.
Вариант #1: Газовый водонагреватель
Обвязку газового котла полипропиленом лучше проводить с помощью гидрострелки и коллектора. Множество моделей на газу уже имеют встроенные насосы для подачи воды. Практически все такие модели изначально созданы для принудительных систем.
Наибольшую безопасность обеспечит схема, где для каждого контура установлено собственное циркуляционное оборудование после коллектора.
В этом случае встроенный насос Давление будет создаваться на ограниченном участке трубопровода между котлом и распределителем, после чего в работу приступят вспомогательные насосы. Основную часть нагрузки по перекачке теплоносителя будут выполнять именно они.
При установке газового котла с чугунным теплообменником в систему нужно добавить дополнительный теплоаккумулятор.
При обвязке двухконтурного аппарата с параллельным нагревом воды для ГВС на отвод дополнительно установят фильтры тонкой и грубой очистки. Фильтры же стоит смонтировать на входе в водонагреватель, куда подается холодная вода.
Вариант #2: Твердотопливная модель
Главное отличие котла, работающего на твердом топливе – его устойчивость к прекращению подачи топлива. Пока всё сгорает в топке, он продолжает нагревать теплоноситель. Это может быть вредно для полипропилена.
В момент установки твердотопливного котла подсоединение труб должно производиться исключительно из металла, через метр-полтора допускается переход на полипропилен. Также необходимо организовать резервный подвод холодной воды для аварийного охлаждения теплообменника и отвод ее в канализацию.
При построении системы на принудительной циркуляции необходим источник бесперебойного питания для насоса. Вода непрерывно охлаждает топку с твёрдым топливом, независимо от электричества.
Кроме него можно создать малый гравитационный контур или оснастить все батареи. байпасами для отключения отдельных участков Это даст возможность восстанавливать пострадавший участок с функционирующим отоплением во время происшествий.
Твердотопливный котел нужно оборудовать защитным кожухом для ограничения распространения тепла от стенок топки по котельной. Несмотря на это, коллектор и трубопроводы из пластика необходимо размещать подальше от котла.
Нагревательные приборы с использованием жидкого топлива и электроэнергии.
Котел, работающий на отработке или дизеле, подключается к системе отопления из полипропилена по такой же схеме, как и твердотопливный аналог. Трубы из полимера нужно расположить максимально далеко от котла.
Нагрев теплоносителя в водонагревателе При работе на электричестве до критических температур для полипропилена возможность его выхода из строя практически отсутствует. При отключении напряжения устройство прекращает функционировать. Гидроудары трубы в этом случае предотвращаются гидроаккумулятором и клапанами, сбрасывающими лишнее давление.
Выводы и полезное видео по теме
Видео #1. Как выбрать трубы из PPR:
Видео номер два. Способ установки отопительной системы для твердотопливного котла.
Видео #3. Способы обвязки нагревателя в доме из двух этажей.
При выборе схемы обвязки котла полипропиленовыми трубами нужно учитывать особенности каждого здания. Монтаж труб и подключение оборудования достаточно просты, выполнит его даже новичок в деле.
С паяльником для полипропиленовых фитингов и труб работа проста. Проектирование системы отопления лучше поручить специалисту, так как ошибки в нем недопустимы.
