Автономное отопление имеет ряд достоинств по сравнению с централизованным: доступная цена, экономичность и высокая эффективность. Для установки самостоятельной системы нужно оборудование, которое эффективно функционирует и не вызывает сложностей.
Новое поколение моделей с интеллектуальными устройствами управления и многоуровневой защитой способно предотвратить проблемы. Например, газовый котел Viessmann самостоятельно «подскажет» об ошибках. Умный агрегат отобразит на дисплее буквенно-цифровой код предстоящего сбоя в работе и уже имеющейся поломки.
Расскажем, как по коду выявить место нарушения в узле или системе агрегата. Подскажем, как обнаружить неполадку и оперативно устранить её, чтобы предотвратить более серьёзную проблему. Владельцу агрегата остаётся только решить: ремонтировать самостоятельно или вызвать мастера.

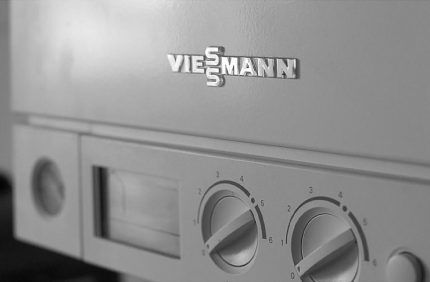

Коды ошибок котлов Vitopend 100-W
Электронная система агрегатов настроена для автоматического определения неисправностей газовых котлов Viessmann. Код ошибки отображается на дисплее устройства, что позволяет продиагностировать работоспособность отдельных деталей без разборки всего котла.
Подробная инструкция по расшифровке символов предоставлена аттестованным электрикам и газовщикам, аккредитованным на выполнение. ремонта газовых котлов этой немецкой марки производителем.
Данные котлы выпускаются одноконтурными и комбинированными, могут работать как на природном газе, так и на сниженном. Имеют закрытую камеру сгорания. Диапазон мощности составляет от 10 кВт до 34 кВт. Модулируемая горелка со встроенным вентилятором эффективно удаляет продукты переработки газообразного горючего из камеры сгорания котла.

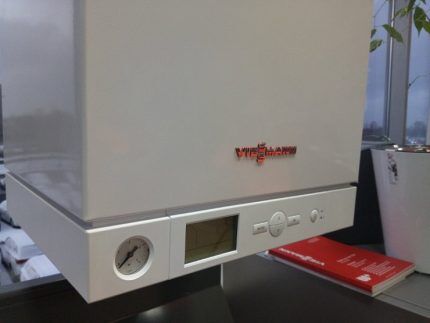

Эффективность данной модели котла составляет 85%. Контроллер с системой диагностики входит в общий блок с агрегатом. Газовый котел Viessmann серии Vitopend 100-W отображает стандартные коды ошибок на цифровом дисплее с белым свечением.
Код неисправности: 06
Блокировка горелки котла происходит при возникновении этого кода ошибки из-за слишком низкого давления воды, проходящей через теплообменник и нагреваемой для отопительного контура. Давление в мембранном бачке должно быть не ниже 0,8 бар.
Чтобы устранить проблему, проверьте давление в агрегате, удалите избыток воздуха из радиаторов и долейте теплоноситель через кран на корпусе.
Согласно инструкции, в установку требуется заливать чистую воду из центрального водопровода или собственного источника. При жесткости воды более 4,5 мг-экв/л (миллиграмм-эквивалент на литр), рекомендованного производителем предела, нужно установить фильтр.
pH-уровень воды, которую может использовать котел немецкого производства, должен находиться между 6,5 и 8,5. Производитель разрешает добавлять в воду антифриз.
Проверку давления выполняют в холодной установке при температуре системы ниже 30 °С. На входе в мембранный расширительный бачок давление должно быть не менее 0,8 бар или 0,08 МПа. Максимальное рабочее давление теплоносителя, проходящего через котел, – 3 бар или 0,3 МПа.
Чтобы проверить расширительный бак, воду с установки сливают до тех пор, пока показания манометра котла не достигнут 0 бар. Если давление в установке больше давления в расширительном баке, то через ниппель нагнетать азот на входе до значения в 0,1 — 0,2 бар выше, чем статическое давление.
Код неисправности: 0A
Ошибка 0A на дисплее приводит к блокировке горелки из-за низкого значения динамического давления газа. Согласно инструкции, для природного газа оно должно быть в диапазоне от 8 до 25 мбар, а для сниженного — от 27,7 до 57,5 мбар.
Давление в системе проверяют газовым манометром с делением шкалы в 0,1 мбар. При обнаружении пониженного давления в газовых трубах нужно обратиться к организации, которая поставляет газ, для выяснения причин.
Если давление совпадает с рекомендацией производителя, следует проверить исправность реле контроля давления, установленного в котле. При обнаружении неисправности реле нужно обратиться в сервисный центр.
Реле контроля давления газа для этой модели котла можно приобрести у официального поставщика запчастей Viessmann. Установка, ремонт и замена должны выполняться сертифицированными специалистами с аттестатом и разрешением от производителя на ремонт котлов этой марки.
Код неисправности: 0C
Эта ошибка возникает на дисплее при сильном снижении напряжения в сети. В этом случае горелка блокируется, и нужно проверить напряжение и найти причину падения. Возможно, причиной является подключение к сети нескольких электроприборов одновременно.
Иногда снижение напряжения происходит из-за плохого контакта в точках соединения внутренних проводов. Недостаток напряжения в сети может появиться и при использовании кабеля с маленьким сечением. С этими задачами должен разобраться владелец.
В период зимы снижение напряжения бывает частым явлением. Потребление электроэнергии увеличивается из-за одновременного включения отопительных приборов многими потребителями, а распределительная сеть не всегда способна обеспечить необходимую мощность. В таких ситуациях нужно связаться с поставщиком электроэнергии.
Проблемы с напряжением в сети, которая обеспечивает работу котлов Висман, устраняются установкой… стабилизатора для газового котла.
Код неисправности: CC

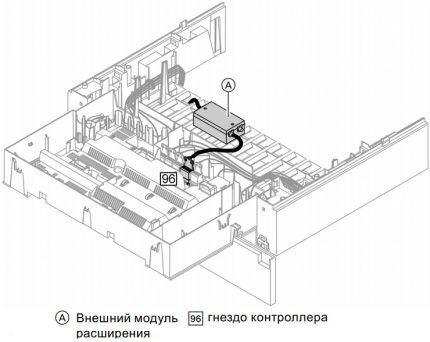

Сообщение об ошибке CC указывает на проблему с внешним модулем расширения. Появление этого сообщения связано с нарушением связи между внешним модулем и контроллером устройства. В большинстве случаев устранение неисправности возможно путем проверки кабеля, соединяющего эти компоненты.
При разрыве контакта следует подключить кабель. При повреждении или разрыве кабеля необходимо произвести замену.
Код неисправности: F02
Код F02 на дисплее указывает на неполадку горелки, которая спровоцирована срабатыванием ограничителя температуры. Пользователю необходимо убедиться в достаточном количестве теплоносителя в системе и удалить лишний воздух из циркуляционного насоса и радиаторов.
Продолжающаяся ошибка после проведения процедуры требует проверки терморегулятора на работоспособность и состояния соединительных кабелей.
Ограничитель проверяют так:
- Отключаются кабели датчика;
- Проверяют, течет ли ток через ограничитель температуры с помощью универсального измерительного прибора.
- Неисправный ограничитель следует демонтировать;
- Место монтажа обрабатывается термопастой.
- Устанавливается новый ограничитель;
- Для разблокировки нажмите клавиши MODE и OK до тех пор, пока символ сброса на экране не начнёт мигать.
- Производится повторный розжиг.
Проверяют ограничитель температуры, чтобы убедиться, что после аварийного отключения газовый топильный аппарат не разблокируется при температуре воды в котле ниже 90 °C.
Код неисправности: F03
Код F03 указывает на появление сигнала пламени перед запуском горелки. Ремонт газовых котлов Висман с этой ошибкой состоит в проверке и возможном ремонте ионизационного электрода.
Проверьте соединительные кабели. Выключите и снова включите сетевой выключатель. Можно также выполнить описанную ранее процедуру сброса.
Код неисправности: F04
Ошибка свидетельствует о недостатке сигнала пламени. Чаще всего проблему удаётся решить перезапустив котел или произведя сброс. Если это не приносит результата, следует осмотреть два электрода розжига. Затем проверяется ионизационный электрод. Возможно, его механически повредили или он изменил своё положение относительно других элементов.
Затем проверьте соединительные кабели. При обнаружении повреждений замените детали новыми или выполните ремонт. Снимайте и монтируйте изделия только по инструкции.

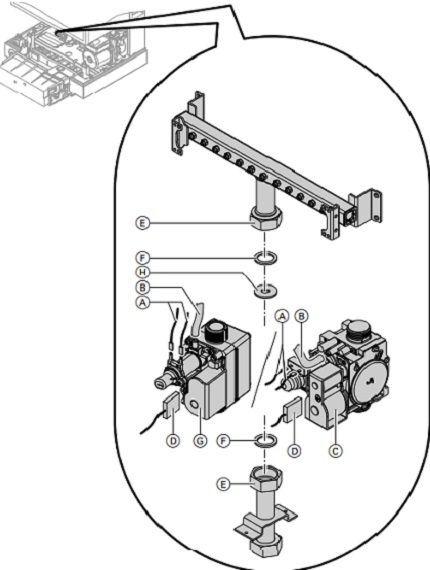

Помимо проблем с розжигом могут возникнуть трудности с подачей газа. Требуется проверить давление газа и осмотреть газовую регулирующую арматуру. Затем нужно продиагностировать розжиг и модуль розжига. При обнаружении неисправностей следует произвести замену деталей или обратиться в сервисный центр для ремонта.
Код неисправности: F05
Оповещает о сбое в работе топочного автомата. Неисправность возникает из-за срабатывания реле давления воздуха во время запуска горелки, которое не размыкается. Помимо этого, реле может не замыкаться при достижении нагрузки розжига. Для определения причины неполадки требуется осмотр системы «Воздух/продукты сгорания».
При проверке можно выявить следующие недостатки:
- Из-за наледи дымохода выброс продуктов сгорания и подача воздуха усложняются. Необходимо снять намерзший лёд.
- Ненадлежащим образом установлен коаксиальный дымоход. Необходимо провести правильный монтаж.
- При неисправности вентилятора необходима замена детали.
- Заменить оплавленную трубку Вентури.
- Требуется заменить прессостат.
Замена реле давления воздуха устраняет ошибку.
Код неисправности: F08
Электромагнитный клапан заблокирован, что привело к ошибке и не запускает горелку устройства.
Проверьте исправность реле, клапана и проводов.
Электромагнитный клапан тестируют с помощью огня или инструмента. В первом варианте устанавливают новую термопару, зажигают запальник и подносят огонь к концу термопары. Если срабатывает автомат, то клапан исправен. Во втором случае демонтируют датчик, вставляют его в ремонтный контакт и подают напряжение. Если клапан закрывается, то автоматика работает нормально.
Код неисправности: F10
Эта ошибка не останавливает работу устройства, которое продолжает функционировать постоянно. Код F10 указывает на короткое замыкание. датчиков газового котлаПроверьте датчик наружной и комнатной температуры.
При существенном разрыве показателей — необходимо заменить датчик.
Код неисправности: F18

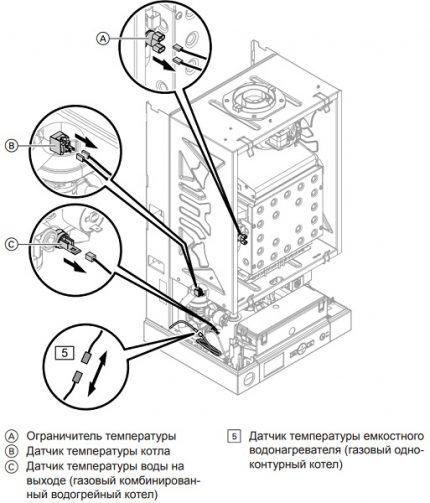

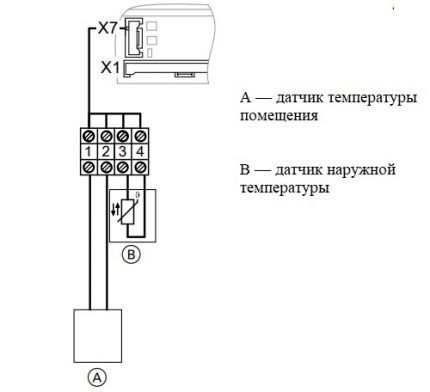

Неисправность проявляется при размыкании хотя бы одного из двух датчиков. Проверка заключается в осмотре проводов датчика наружной температуры и соединений датчика температуры помещения. При отсоединенном контакте требуется плотно подключить его. Поврежденные провода следует заменить.
Код неисправности: F30
Код ошибки F30 свидетельствует о коротком замыкании датчика температуры агрегата. В случае его появления пользователю следует осмотреть датчик котла. При отсутствии видимых повреждений нужно отсоединить кабели от датчика и измерить сопротивление. Если показания сопротивления существенно отличаются от нормы, деталь требуется заменить.
Код неисправности: F38
Ошибка возникает при разрыве кабеля датчика температуры котла. При обнаружении ошибки нужно проверить датчик, найти место повреждения провода и либо заменить его, либо соединить по новой.
Код неисправности: F51
Код ошибки F51 указывает на то, что котел больше не нагревает воду из-за короткого замыкания датчика.

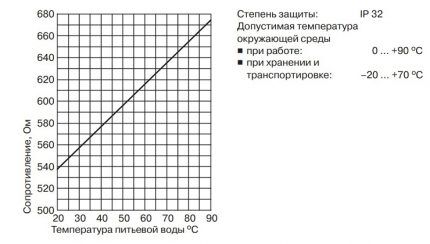

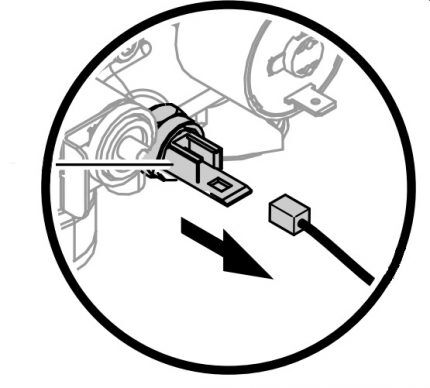

Чтобы проверить датчик температуры воды на выходе, сначала нужно отсоединить кабели. Затем измеряют сопротивление и сравнивают полученные данные с графиком. При существенном расхождении значений датчик требуется заменить.
Проверьте сопротивление датчика типа емкостного водонагревателя и сравните его с кривой. Перед проверкой отсоедините штекер от кабельного жгута, подключенного к контроллеру.
Код неисправности: F59
Ошибка F59 возникает из-за размыкания датчиков. Проверьте подключение кабеля датчика температуры воды и штекера датчика t емкостного водонагревателя. При обнаружении отсоединения аккуратно подсоедините штекер обратно.
Код неисправности: F70
Код ошибки F70 указывает на неисправность внешнего модуля. Возникновение ошибки вызвано коротким замыканием датчика температуры коллектора S1, который подключается к внешнему модулю расширения. При появлении данного кода требуется проверить датчик на работоспособность.
Код неисправности: F78
Неисправность вызвана разрывом сигнала датчика t коллектора S1, размещённого на внешнем модуле расширения. Проверьте состояние проводов датчика и надежность его подключения.
Код неисправности: F80
Эта ошибка указывает на поломку внешнего расширительного модуля. Причина — короткое замыкание датчика температуры S2.
Отключите провода датчика и проверьте его сопротивление. В случае расхождения показателей с кривой, замените датчик.
Код неисправности: F88
Проблема появляется при отсутствии электросвязи между нижним датчиком S2 и внешним блоком управления водонагревателя емкостного типа.
Важно определить и ликвидировать источник размыкания.
Код неисправности: F90
Ошибка F90 указывает на короткое замыкание верхнего датчика температуры S3 в емкостном водонагревателе, размещенном на внешнем модуле расширения.
Необходимо провести диагностику датчика.
Код неисправности: F98
Ошибка указывает на разрыв контакта датчика S3. Проверьте датчик на наличие разрыва, надежно подключите провода или замените их при обнаружении механических повреждений.
Описание кодов неисправностей и их расшифровка от производителя котлов «Мастер Газ» представлено… следующая статьяИнструкция, полезная настоящим и будущим хозяевам техники этого бренда.
Выводы и полезное видео по теме
Ошибка F05 и способы ее устранения:
Ошибка F02 на дисплее котла Vitopend 100-W:
Каждый код неисправности на дисплее газового котла указывает на проблему в определенном узле. При ремонте обязательно отключить электропитание всех деталей отопительного оборудования, закрыть газовый вентиль и прекратить подачу газа.
Элементы защиты при поломке не ремонтируют из соображений безопасности эксплуатации. При отказе комплектующих Viessmann их замена должна быть выполнена только оригинальными запчастями или деталями, разрешенными официальным представителем производителя.
