В коттедже мощный газовый котел обеспечивает отопление и горячую воду. Однако объем нагретой жидкости для бытовых нужд может быть ограничен. Для восполнения недостатка устанавливается бойлер косвенного нагрева для газового котла.
Оценим возможности накопительного агрегата, проанализируем, как его эффективно сочетать с газовым котлом для достижения оптимального результата.
Особенности водонагревателя косвенного нагрева
Большая бочка с накопительной функцией – это бойлер. Его объем и форма могут отличаться, но назначение остается неизменным.
Если бытовой двухконтурный котел мощностью 24-28 кВт производит всего 12-13 л/мин на проточном горячем водоснабжении, а для одной душевой кабины требуется 15-17 л/мин, то при открытии дополнительного крана возникнет дефицит воды. Котел не сможет обеспечить горячей водой несколько точек одновременно из-за недостаточной рабочей емкости.
Все накопительные водонагреватели делятся на две основные группы.
- Работают с помощью прямого нагрева, накапливая горячую воду с использованием нагревательных элементов, таких как электронный ТЭН.
- Воду нагревают с помощью теплоносителя, который уже имеет высокую температуру.
Существуют и другие типы бойлеров, к примеру, накопительные водонагреватели. Однако энергию получить и воду нагреть могут лишь объёмные накопители.
В отличие от устройств, потребляющих электричество, газ или топливо, БКН задействует тепло, генерируемое котлом.
Этот накопитель хорошо интегрируется в систему горячего водоснабжения и не создает сложностей во время использования.
Преимущества использования БКН отмечают пользователи.
- Агрегат не нуждается в электроснабжении и выгоднее с точки зрения расходов.
- Горячая вода всегда доступна, не требуется доливать холодную и ожидать нагрева.
- Разрешено функционирование нескольких пунктов для получения воды.
- Постоянная температура воды во время использования.
Агрегат имеет некоторые недостатки: высокую цену и необходимость дополнительного места в котельной.
По всем параметрам БКН пригоден для применения совместно с… газовым котломЭто также отличное решение для установки системы нагрева горячей воды в частном доме с большой семьей.
Котел может быть разным, поэтому нужно изучить как подходящие варианты, так и потенциально проблематичные.
Газовое отопительное оборудование + БКН
Для летней дачи коммуникации можно оставить простыми, а вот для постоянного жилья в коттедже их наличие просто необходимо. В таком случае стоит задуматься о дополнительном бойлере к газовому котлу – такой прибор значительно улучшит комфорт проживания.
Рассмотрим распространенные схемы монтажа БКН для предотвращения ошибок во время самостоятельного подключения оборудования.
Схема подключения к 1-контурному котлу
Одноконтурные приборы предназначены для выполнения одной из задач, указанных производителем: нагрева воды для горячего водоснабжения или отопления дома – второе применение встречается чаще всего в повседневной жизни.
Для небольшого дома оптимальное сочетание – газовый котел с одним контуром и бойлер-нагреватель воды.
Процесс нагрева осуществляется следующим образом:
- В котел подаётся холодная вода, которую подогревает газовая горелка до заданной температуры (например, 80 градусов Цельсия).
- Радиаторы получают тепло от нагревательного элемента, а также отдаёт его теплообменнику. накопительного водонагревателя, т.е. бойлера;
- Повышение температуры теплообменника приводит к нагреванию воды в бойлере, которая поступит к потребителю при открытии кранов водоразбора.
При монтаже такой схемы в газовом 1-контурном котле с косвенным бойлером важно учитывать параметры мощности и скорости циркуляции теплоносителя.
В среднем вода в бойлере без предварительной эксплуатации нагреется от нуля до комфортной температуры за 5-15 минут. Агрегат обычно функционирует, предоставляя доступ к горячей воде постоянно.
Изучим способы подключения исследуемых приборов.
В первую очередь нужно определить подходящее место установки, обычно этим выбирают котельную или другое незанятое помещение. Рекомендуется размещать агрегаты поближе друг к другу: это ускорит нагрев и сократит расход материалов.

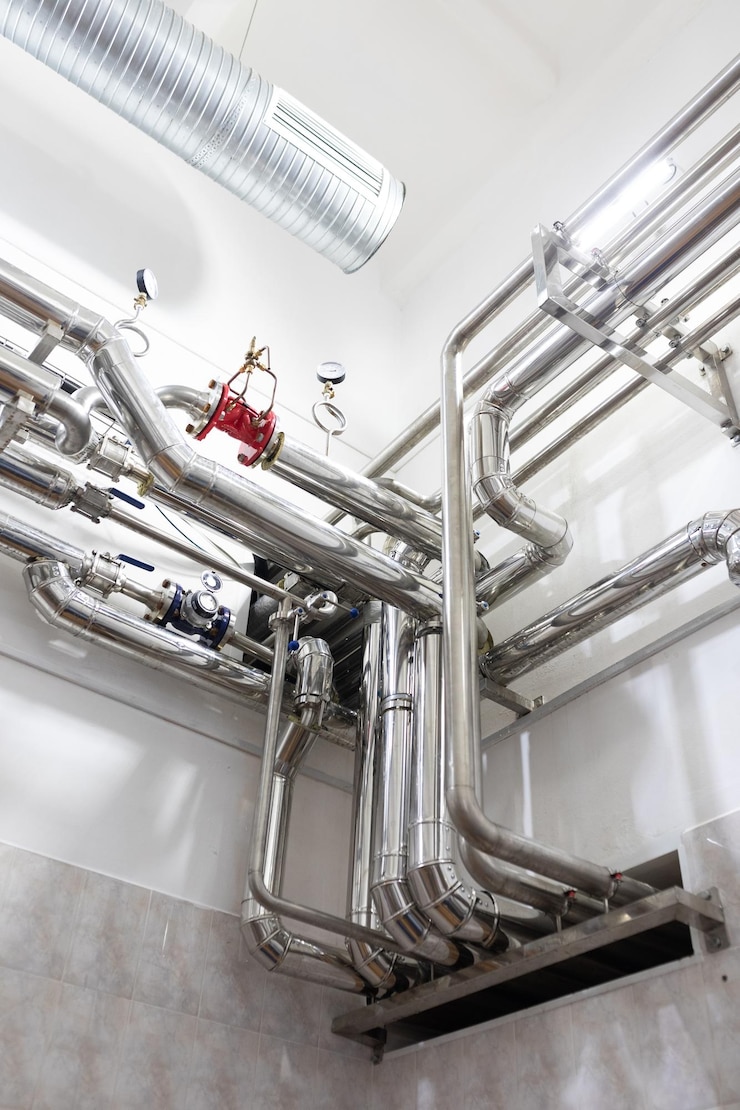

Обвязка выполняется с обеих сторон: загрузки и подачи воды.
На выходе из бойлера рекомендуется установить мембранный расширительный бачокСистемный компонент сглаживает влияние теплового расширения и обеспечивает стабильную работу системы. Каждому контуру необходимо установить шаровые краны и обратные клапаны для управления направлением течения теплоносителя.
Установка фильтров тоже полезна. Вода, поступающая в систему, бывает разной, и во время аварий может попасть песок или другой мусор, способные загрязнить теплоноситель и сломать технику.
Рядом с насосом размещают запорные краны. Вход холодной воды в котел также оборудован краном.
На патрубках бойлера устанавливают тройник с сливным краном, а на трубах – запорные краны для отключения агрегата от котла при необходимости чистки или обслуживания. Перед запорным краном на подаче необходимо расположить воздухоотводчик.
Лучше всего подключить систему с помощью трехходового термостатического клапана, который разделит теплоноситель из котла на два потока: в бойлер и отопительный контур. С его помощью можно регулировать температуру: радиаторы прогреваются до +80-90°С, а теплые полы – до +45°С.
Если нет трехходового клапана, то устанавливают два циркуляционных насосаОдин из них служит БКН, а другой — отопительной системе.
В некоторых случаях используют контуры с рециркуляцией теплоносителя, например, для постоянного поддержания полотенцесушителей в рабочем состоянии. Вода циркулирует в замкнутом контуре и не дает трубе остывать. Необходим только циркуляционный насос. Летом такая система приводит к перерасходу энергии.
При переходе газового котла в «летний режим» отопительный контур отключают, а горелка нагревает теплоноситель для бойлера. В качестве альтернативы можно отключить котел и использовать только бойлер, если накопитель дополнительно оборудован ТЭНом.
Два варианта применения с 2-контурным котлом
Также интересуют владельцев газовых систем отопления вопросы о принципе работы… бойлер косвенного нагрева Специалисты полагают, что работа двухконтурного газового котла с другими агрегатами возможна, однако итог зависит от схемы соединения: некоторые варианты подключения не подходят для совместной эксплуатации оборудования.
Внедрение бойлера в контур ГВС
Сперва рассмотрим случай, когда водонагреватель подключен к контуру горячего водоснабжения. Гидравлическая схема составлена верно. Встроенный в корпус бойлера трехконтактный механический термостат при понижении температуры замыкает цепь электропитания насоса.
Он, в свою очередь, запускает насос для циркуляции воды по контуру. Вода нагревается на газовой горелке и затем поступает в змеевик БКН.
Проблема вызвана рассогласием температурных значений. Допустим, начальная температура воды в бойлере +15˚С, а рекомендованная температура нагрева в котле +60˚С – это предел для автоматического ограничителя.
Разница в 45° между двумя заданными параметрами значительна, поэтому теплообмен в бойлере достаточно интенсивный. Температура увеличивается, и при достижении +40°С разница становится существенно меньше – всего 20°. Вследствие этого замедляется теплообмен.
Вода продолжает циркулировать между двумя устройствами. К газовой горелке котла поступает не 15-градусный теплоноситель из системы ХВС, как указано производителем, а 40-, а затем и 50-градусная нагретая жидкость из бойлера.
В бойлере температура воды снижается – датчик активирует циркуляцию снова. Такой процесс повторяется постоянно. В результате вода в бойлере не нагревается до требуемой отметки и остаётся недостаточно горячей для бытовых нужд с использованием горячей воды.
Взаимодействие двух агрегатов возможно при нагревании теплоносителя горелкой котла до +80°C, однако подобный процесс запрещён инструкцией в целях безопасности пользователей.
Не рекомендуется совмещать использование БКН и контура ГВС газового котла из-за ограничения на нагрев воды в бойлере выше +60˚С, установленного санитарными нормами.
Две существенные причины сделали схему объединения газового котла и БКН через контур ГВС неэффективной и небезопасной. Если у вас уже есть двухконтурный котел, пользуйтесь им по прямому назначению: один контур для отопительной системы, второй для ГВС.
Взаимодействие БКН с контуром отопления
Второй вариант – связь блока комфортного нагрева (БКН) с системой отопления. Данное техническое решение эффективно при недостатке мощности газового котла, являясь единственным способом подключения БКН к двухконтурному котлу.
При дистанционном регулировании температуры требуется установить нагреватель на показатель +70°С. теплоноситель Будет подаваться в бойлер, где произойдёт доработка температуры. Термостат внутри бойлера включит насос при падении температуры и отключит его после достижения нужной отметки.
При механическом управлении газовым котлом для термостата котла подключают второй термостат – бойлера. Первое устройство можно управлять с помощью второго. Например, если на втором установить температуру +80°С, то и первый, рабочий, потребует нагрева воды до +80°С, независимо от выставленной температуры на нем.
По достижении необходимой температуры вода перекрывает цепь второго термостата. Первый термостат, установленный на котле, вновь становится основным. При выставленной температуре +40°С уровень нагревания снижается до указанных 40 градусов.
Как сделать обвязку без ошибок?
Для бесперебойной работы обоих агрегатов — газового котла и БКН — в течение всего эксплуатационного периода необходимо правильно выполнить обвязкуПровести мероприятия по обеспечению безопасности, например, создать группу безопасности и другие необходимые компоненты.
Во время установки фильтров грубой очистки внимательно обратите внимание на положение стрелки на корпусе – она указывает направление потока воды.
Установка такого фильтра вертикально запрещена: крупные частицы собираются в трубе, а не в фильтре сам по себе. Чистка возможна лишь путем промывки под давлением, что может привести к загрязнения всей котельной.
Установка расширительного бака должна производиться между бойлером и обратным клапаном, иначе баку не удастся функционировать должным образом.
Выводы и полезное видео по теме
Как сделать обвязку 1-контурного котла с БКН:
Особенности установки водонагревателя косвенного типа.
Подключение газового котла к БКН на практике:
Рекомендуем обратиться к специалистам для установки и подключения бойлера, чтобы избежать проблем с отоплением или горячим водоснабжением из-за неправильной обвязки системы или отсутствия важных элементов. Не пренебрегайте инструкциями производителя, где часто указаны особенности работы агрегата с конкретными устройствами.
