Каждому хозяину хорошо знакома стандартная отопительная система с одним теплогенератором. Сочетая газовый и электрический котел в единой системе можно получить больше практической выгоды. Говорят, что такое подключение экономичнее обычного. Звучит привлекательно, не так ли?
Во время логического анализа высказываются сомнения: способна ли электроэнергия сократить расходы, если её цена значительно превышает стоимость газа? Имеет ли смысл усиливать мощность агрегатов с точки зрения целесообразности? Не стоит ли вместо этого приобрести один мощный котел?
Проект такого соединения вполне обоснован. Подробно расскажем о сборке отопления с электрическими и газовыми приборами. Узнаете об устройстве системы и ее преимуществах. Поможем составить схему, не пропуская важные моменты обустройства комбинированной отопительной линии.
Зачем ставить сразу два котла?
Ведущий в системе «газ+электро» чаще всего — газовый агрегат. Так как топливо для него дешевле. Но фраза о том, что можно сэкономить, не совсем ясна. В чем же именно это сокращение?
В некоторых регионах тарифы на электричество действуют по системе «день/ночь». Порой разница в стоимости настолько незначительна, что оплата электроэнергии выходит даже немного дешевле, чем газовый тариф. Разница небольшая, но все же может служить дополнительным доводом в пользу двух зон отопления.
Конечно, это недостаточная причина для срочного проектирования отопительной системы с двумя котлами. Главные преимущества такой схемы — увеличение мощности и непрерывность работы. При выборе и установке теплогенератора следует помнить, что любой прибор и подача топлива со временем выходят из строя.
В связи с отключением электроснабжения, возможно перекрытие газовой магистрали из-за утечки, падением напряжения в сети или поломкой оборудования, вас может ждать отсутствие тепла и горячей воды в зимний период.
Это называют подсоединением дополнительного источника энергии или резервного, в зависимости от задач и условий.
Возможность реализации совместного подключения
Проектирование традиционной системы газового отопления не представляет особой сложности в плане создания рабочей схемы. Но получить одобрение на такую схему – задача непростая. Состояние дел электрокотламиОбходится дешевле в плане расходов, временных затрат и сложности получения разрешительных документов.
Объединение двух разнотопливных агрегатов может показаться сложным процессом с многочисленными проблемами и длительным ожиданием разрешительных документов.
Строительные нормы и правила положительно относятся к подобным схемам.
Устройства учета электроэнергии и топлива различны. Расход ресурсов нормальный, угрозы взрыва нет — установите котельные в соответствии со стандартами, руководствами по установке каждого агрегата. Проблем не возникнет.
Установка газовых котлов должна осуществляться согласно нормативам СП 402.1325800.2018, которые являются обязательными, а не рекомендательными.
Как соединить в системе два котла?
Для корректной работы соединения двух устройств необходимы тщательно проработанные инженерно-технические решения.
Основных схем соединения две, это:
- ПоследовательнаяСистема функционирует, когда все элементы соединены непосредственно без промежуточных соединений. Один агрегат подогревает теплоноситель, а другой – дополнительно нагревает его.
- ПараллельнаяСхема, состоящая из приборов с двумя узлами подключения, где котлы функционируют автономно.
Последовательная система применяется преимущественно к маломощным котельным установкам и встречается нечасто.
Параллельное подключение газовых и электрических котлов в одной системе имеет много плюсов, поэтому его применяют чаще всего, хотя для этого требуется больше материалов и это получается дороже.
В этом устройстве возможно отключение одного из приборов в любой момент, а также его снятие для замены или ремонта; второй прибор будет функционировать как обычно.
Особенности параллельного подключения

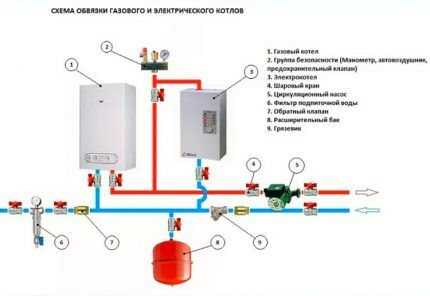

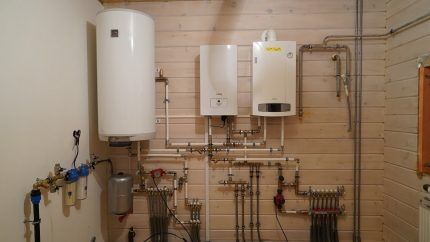

Внимательно изучим схему стандартного параллельного подключения газовых и электрических котлов.

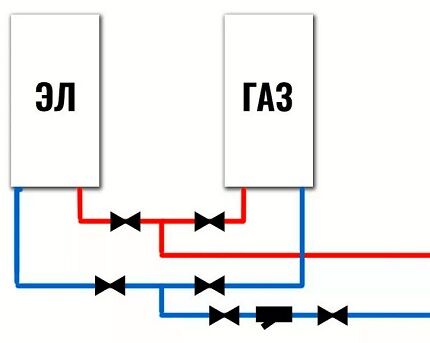

- К каждому агрегату ведут контуры подачи теплоносителя, которые соединяются с общей линией.
- Важно обеспечить наличие групп безопасности и запорной арматуры.
- К другой линии подсоединяются контуры возвратных магистралей, оснащённые запорными вентилями.
- Перед точкой слияния контуров обвязки на обратном трубопроводе (или на подаче) размещают . циркуляционный насос.
- Трубы обоих отопительных устройств присоединяются к… коллекторам.
- На одном из распределительных коллекторов устанавливается расширительный бакК его трубе присоединен контур подпитки, оборудованный обратным клапаном и запорной арматурой.
- От распределительных коллекторов протягиваются магистрали к тёплому полу, радиаторам и бойлеру. На каждом участке расположены циркуляционные насосы и клапаны для слива теплоносителя из системы.
Это не принципиальная схема, а только общие черты подключения дополнительного электрокотла к основному газовому. В ней представлено то, как лучше соединить оба котла. Сборку можно сделать более сложной и совершенной с помощью автоматики и сервопривода.
Варианты управления с ручным пуском/автоматикой
Резервное управление котельными или отключение неработающих устройств можно выполнять вручную или автоматически. Работа системы при выключенном котле неэффективна, поскольку циркуляция воды сохраняется.
Представьте, что произойдет, когда охлажденная обратка течет в обратную сторону и перемешивается с подачей, охлаждая теплоноситель и вынуждая работать насоса напрасно.
Отсутствие комплексных устройств на котлах предполагает самостоятельный запуск агрегата. Процесс запуска и отключения стандартный: сначала включается прибор, затем поворачиваются требуемые вентили, а после отключения — все действия выполняются в обратной последовательности.

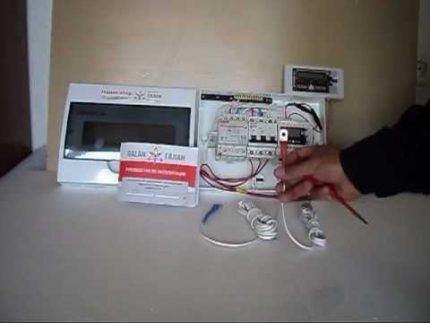

Для автоматического запуска резервного оборудования система оборудуется автоматикой. терморегуляторамиУстройство включает датчики температуры наружного и внутреннего воздуха, датчики температуры теплоносителя и сервоприводы.
В принципиальной схеме автоматического резервного запуска отопительного агрегата все запорные краны всегда открыты. По встречной схеме система комплектуется обратными клапанамиДля предотвращения распространения теплоносителя через не функционирующий в заданный промежуток времени котел.
Несмотря на удобства, система может приводить к проблемам, таким как гидравлическое сопротивление обратных клапанов, которое увеличивает нагрузку на насосы, а также загрязнению и износу самих устройств.

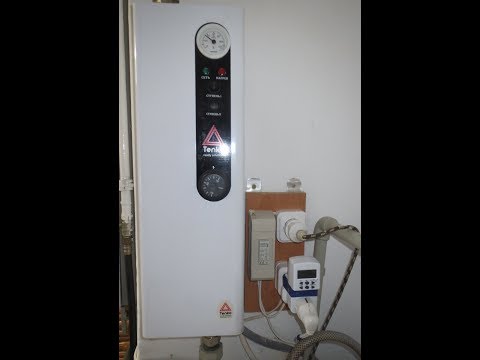

Чтобы автоматически включать котел отопления, система комплектуется терморегулятором.
Этот регулятор посылает команды блоку управления, основываясь на показаниях температуры в доме. Время включения при резервном ночном использовании задаётся на таймере. Циркуляционный насос отключается при помощи магнитного пускателя.
При выборе управления для электрокотла, работающего вместе с газовым, лучше отдать предпочтение автоматике.
- В ночное время резервным котлом пользуются для того, чтобы избежать необходимости запуска его вручную.
- Для периодов отсутствия дома в отопительный период.
- При ненадежности газового котла.
В других ситуациях подойдет примитивный ручной метод.
Гидрострелка в системе параллельного подключения

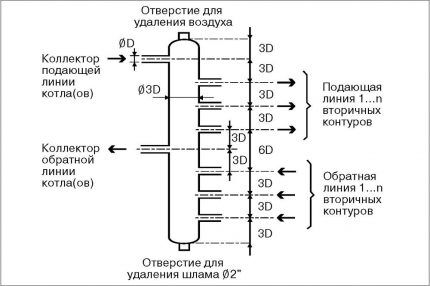

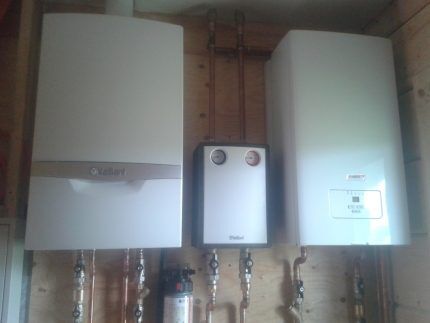

Гидрострелка — прибор, обеспечивающий гидравлическое разделение потоков теплоносителя, поступающих в различные контуры системы отопления. Она действует как буферная емкость, принимающая поток горячей воды от котлов и распределяющая её по потребителям в разветвлённой системе.
Объем теплоносителя, который им требуется, зачастую разный. Скорость движения нагретой воды и её давление также могут отличаться. В этой ситуации каждый котел побуждает к движению нагретой воды своего циркуляционного насоса.
Включение сильного насоса приводит к неоднородному распределению теплоносителя по системам. гидрострелкиСостоит в уравнивании этого давления. Благодаря отсутствию практически гидравлического сопротивления внутри неё, она свободно принимает и распределяет потоки теплоносителя от обоих котлов.
Необходимо ли устройство в схеме с двумя котлами? Его установка мастером обойдется недешево.
В классическом подключении гидроразделитель обычно не нужен, так как с помощью системы уравновешивания можно решить проблему двух-трех насосов. Если у вас два котла и один из них работает только в качестве резервного, а в системе нет более трёх-четырёх насосов, то в гидроразделителе нет особой необходимости.
Но если контуров с принудительной циркуляциейЕсли работает два котла, то лучше установить устройство контроля мощности.
Выводы и полезное видео по теме
Согласование функционирования и выключение котлов в системе с несколькими агрегатами.
Установка двух котлов – газового и электрического – разумный способ повысить мощность отопления и обеспечить резервное нагревание здания.
Важно правильно выбрать схему обустройства и рассчитать суммарную или резервную мощность оборудования. Если сомневаетесь в своих способностях, лучше обратитесь к сантехникам.
