Видели когда-нибудь код ошибки и не понимали, что он значит? Может быть, вы всегда теряете инструкции к бытовой технике, а поиск информации в интернете ни к чему не приводит. В этой статье указаны ошибки газовых котлов Bosch, их расшифровки и шаги для устранения. Воспользуйтесь ею, если у вас котел Bosch и на его дисплее загорится ошибка.

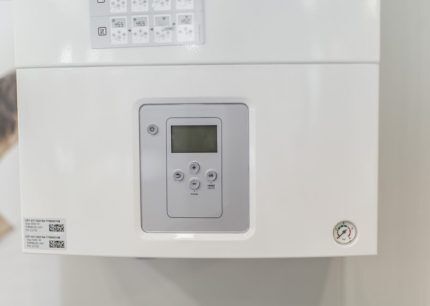

На экранах котлов места недостаточно, потому сообщения об ошибках сжаты в короткие коды. Благодаря нашей статье вы освоите основные типы ошибок. Вы не будете пугаться простых букв и цифр, отображаемых на панели котла.
Виды ошибок и методы их исправления определяются устройством и принципом работы газового котла. У котлов Bosch количество кодов ошибок невелико, многие из них стандартизированы для всех актуальных моделей бренда.
Категории ошибок котлов Bosch
Компания Bosch производит котлы различной мощности для подогрева воды, отопления помещений и систем тёплого пола. Eurostar изготавливают под общим брендом Junkers Bosch.
Коды ошибок в котлах Bosch и Bosch Eurostar указывают на определенную проблему или ее причину. Важно различать коды ошибок у приборов из разных модельных рядов этих брендов, так как они могут отличаться.
Популярные серии и модели:
- Bosch Gaz 7000 W ZSC: 24-3 MFA, 35-3 MFA, 24-3 MFK;
- Bosch Gaz 7000 W ZWC: 24-3 MFA, 28-3 MFA, 35-3 MFA, 24-3 MFK, 28-3 MFK;
- Bosch Gaz 6000 W WBN 6000-24C RN;
- Bosch Eurostar ZWE: 24-4 MFA, 28-4 MFA, 24-4 MFK;
- Bosch Eurostar ZSE: 24-4 MFA, 24-4 MFK.
При обнаружении ошибки необходимо выяснить причину, осмотреть соответствующую часть устройства и по ее состоянию понять, что оповещение не возникло случайно. В крайнем случае владельцам предстоит ремонт, замена деталей или весь прибор. Важно помнить, что обычным потребителям запрещено прикасаться к деталям, через которые газ поступает в котел. Большая часть ошибок возникает не из-за поломок, а из-за условий работы.
Неисправности котлов не всегда проявляются ошибками. В некоторых случаях возникают проблемы с температурой подаваемой воды: она бывает либо слишком холодной, либо слишком горячей. В подобных ситуациях требуется помощь мастера по газовым котлам. Если котел новый, проблема может быть связана с неправильным типом газа.
Из-за неотрегулированного циркуляционного насосаВ работе могут возникать неудобства: медленный нагрев и шум водяного потока. Постоянные трудности с запуском котла указывают на низкое давление газа, засорение выходных каналов или проблемы в электроцепи.
Это лишь общая информация о неисправностях. Ошибки распределены по главным категориям.
- A: A2, A3, A4, A6, A7, A8, A9, AC, Ad;
- C: C1, C3, C4, C6, C7, CC, CE;
- d: d1, d3, d4, d5, d7;
- E: E0, E2, E9, EA, ER;
- F: F0, F7, FA, Fd.
Неправильная установка отдельных узлов или их монтаж мастером в неправильном порядке могут стать причиной ошибок. Часто встречается проблема с регулировкой ступени вентилятора.
Категория #1 — коды ошибок на A
A2В камере сгорания выходит дым. Необходимо проверить наличие грязи на теплообменнике и её удалить.
A3Система не обнаруживает датчик температуры отходящих газов NTC. На котлах Bosch Eurostar ZWE 24-4 MFK и Bosch Eurostar ZSE 24-4 MFK ошибка указывает на возможное замыкание или повреждение предохранителя контроля тяги. В обоих ситуациях проверьте состояние соединительного кабеля и датчика NTC.

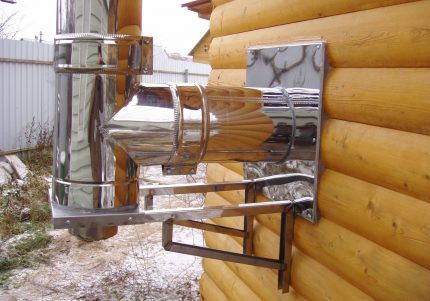

A4— Выхлоп продуктов сгорания на предохранителе потока. Проверьте трубопровод отвода отработанных газов.
A6Отсутствует датчик температуры камеры сгорания. Проверяют целостность провода-контакта и термодатчика камеры сгорания.

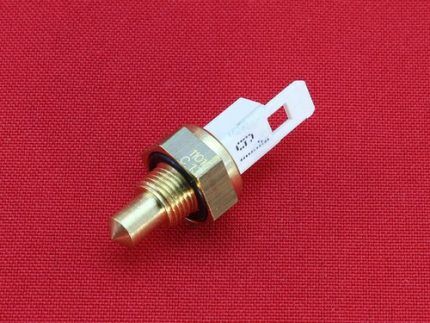

A7Выявите причину поломки датчика температуры горячей воды: возможно, произошло короткое замыкание или обрыв цепи. Проверьте состояние самого датчика и провода, и замените их в случае необходимости.
A8Отсутствует связь с шиной e-BUS. Проверьте рукоятки-регуляторы и кабель подключения.
A9Неправильно установленный термодатчик горячей воды может быть причиной проблемы. Проверьте место установки датчика. При необходимости снимите его, установите снова и добавьте термопасту.
ACОшибка подключения модуля наблюдается у котлов Bosch Gaz 7000 W ZWC 24-3 MFK, ZWC 28-3 MFK, ZSC 24-3 MFK. Проверьте работоспособность подключенного к газовому котлу модуля или дистанционного управления Bosch, а также соединение и датчика внешней температуры. Устраните неисправности.
В устройствах Bosch Eurostar код ошибки AC говорит о проблеме связи модуля и блока управления Heatronic. Нужно проверить провода, соединяющие их.
AdНе удается опознать термодатчик котла в устройствах Bosch Gaz 7000 W ZSC 24-3 MFA, ZSC 35-3 MFA, ZWC 24-3 MFA, ZWC 28-3 MFA, ZWC 35-3 MFA, Bosch Gaz 6000 W WBN 6000-24C RN, Bosch Gaz 7000 W ZSC 24-3 MFK, ZWC 24-3 MFK, ZWC 28-3 MFK.
В приборах Bosch Eurostar ZWE 24-4 MFA, ZWE 28-4 MFA, ZSE 24-4 MFA, ZWE 24-4 MFK, ZSE 24-4 MFK ошибка Ad указывает на неисправность температурного NTC-датчика бака. Проверьте провод и датчик.
Категория #2 — поломки на C

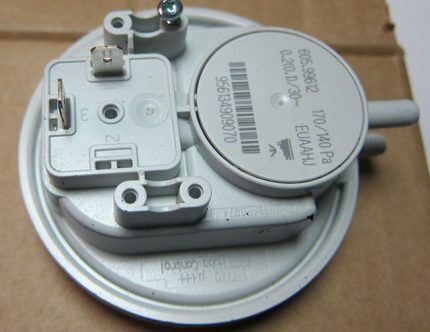

C1При работе размыкается дифференциальное реле давления. Проверьте реле, соединительные трубы и вытяжной прибор. В котлах Bosch Gaz 6000 W WBN 6000-24C RN неисправность с кодом C1 указывает на низкую частоту вращения вентилятора. В этом случае проверяют сетевое напряжение и каналы отвода дымовых газов, которые иногда приходится чистить и ремонтировать.
C3 — соответствует вышеописанной ошибке A2.
C4Если вентилятор не работает, дифференциальное реле не срабатывает. Необходимо разобраться в причинах неисправности реле.
В ситуации есть два выхода:
- Удалите реле и продуйте трубочки, ведущие к нему.
- Мультиметром проверьте наличие короткого замыкания, обрыва или расхождения номинала сопротивления. При необходимости замените реле.
C6Проверьте реле давления и систему удаления дымовых газов. Снимите реле и осушите трубки феном. Проверьте наличие обрыва и замыкания. Избавьтесь от лишнего в дымоходе: инея, льда и т.п.
C7Проверьте работу вентилятора, провод и вилку.
CCНе обнаружен датчик наружной температуры. В котлах Bosch Eurostar серия код CC указывает на обрыв термодатчика. Проверьте целостность датчика, контактного кабеля и места их соединения.
CEДавление в отопительной системе слишком низкое. При показаниях красной зоны на измерителе давления доливайте воду через кран подпитки. Если стрелка манометра находится в зеленой области, есть неполадка с самим манометром. Проблема может быть в мембране или микровыключателе.
Категория #3 — неисправности на d
d1Отсутствует сигнал от датчика LSM. Проверьте провода от него.

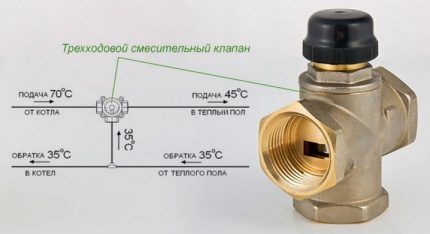

Проверьте регулятор-ограничитель отопления пола.
d3Нет перемычки 161 на ST8. Проверьте наличие перемычки. При наличии — проверьте внешний ограничитель и вставьте штекер правильно.
d4— Сильный разброс температуры. Проверьте. байпасный клапанПроверьте давление в котле, обратите внимание на температуру обратного потока. Она может быть значительно ниже температуры подачи, из-за чего возникают проблемы с работой устройства. Котел выдает ошибку, чтобы предотвратить образование конденсата и поломки.
d5При обнаружении дефекта внешнего термодатчика проверьте измерительный прибор и провод подключения.
d7В клапане регулировки допущены ошибки. Проверьте работоспособность регулятора. Убедитесь, что провод в исправном состоянии.
Модель Bosch Gaz 6000 W WBN 6000-24C RN с кодом ошибки d7 указывает на неисправность газовой арматуры. Проверьте ее и замените при необходимости через специалистов. Также возможно, проблема в соединительном проводе.
Категория #4 — неполадки устройства на E

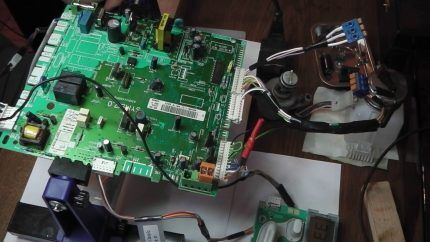

E0Проблема возникла на внутренней плате. Проверьте электрические контакты, если не помогло — замените неисправную плату.
E2Термодатчик в подающей линии не функционирует. Неисправность также проявляется как проблема в NTC-линии подачи. Проверьте температурный датчик на обрыв, короткое замыкание и другие неисправности. Осмотрите его кабель, очистите окисленные провода и соедините их при нарушении цепи.
E9 — сработал ограничитель температуры.
Выполните ряд следующих действий:
- Изучите контакты платы на наличие окисления и механических повреждений. При необходимости очистите и соединенны провода.
- Проверьте на целостность провода ограничителя температуры теплообменника. При необходимости замените элемент.
- Сделайте то же самое и с ограничителем температуры дымовых газов. Возможны проблемы с разрывом или оплавлением.
- Проверьте, не снизилось ли давление в системе. Долив воды до нормализации показателей.

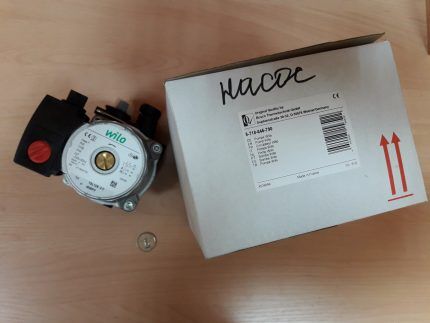

- Проверьте работоспособность насоса запуском. Возможно, его просто заклинило. В случае серьёзной неисправности, замените насос.
- Проверьте предохранители на плате и крышке блока питания.
- В котле может скапливаться лишний воздух. Необходимо удалить его.
- Проверьте водяной контур теплообменника. Удалите накипь и верните ему первоначальную пропускную способность. промойте теплообменник.
EA — при включенном состоянии не обнаружено пламя.
Необходимо изучить множество случаев, приводящих к этой ошибке.
- Обратите внимание на положение запорного устройства подачи газа. Откройте его полностью.
- В случае сохранения ошибки проверьте давление топлива. Не соответствующие стандартам параметры требуют обращения к специалисту по котлам или в газовую службу.
- Убедитесь, что напряжение в электросети соответствует норме. Если уровень напряжения ниже допустимого, поможет… стабилизатор напряжения или автотрансформатор.
- Проверьте состояние механических контактов проводов, очистите их и скрепите.
- Избавьтесь от засорений и загрязнений в дымоходе. Определите содержание углекислого газа. Проверьте работоспособность системы.
- Удалите нагар с электрода розжига. Проверните его, если искривился, и установите согласно инструкции.
- Проверьте датчик контроля газа мультиметром на наличие обрыва или короткого замыкания. Если обнаружены неисправности, отремонтируйте или замените датчик.
- Устраните накипь с теплообменника.
- Проведите проверку состояния газовой арматуры. Осмотр, ремонт и замена должны быть выполнены специалистом по газу.

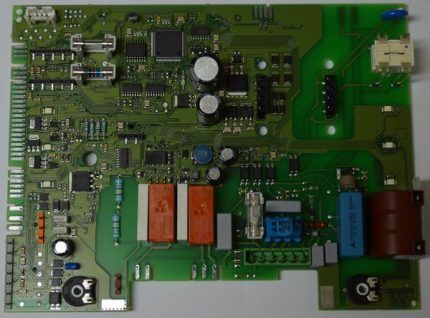

- Проверьте электронную плату и замените её, если нет других возможностей.
В приборах линейки Bosch Eurostar обозначение EA указывает на отсутствие тока ионизации. Проверьте ионизационный электрод и выполните другие действия из перечисленного списка.
ERВ котле наблюдается некорректная работа. Проведите проверку всех блоков устройства и произведите ремонт при обнаружении неисправностей.
Категория #5 — ошибки котла на F
F0В газовых котлах Bosch этот индикатор сигнализирует о неисправности внутри устройства. Проверьте состояние и плотность подключения штекерных контактов и проводов к электронной плате. При порве или окислении соединений отремонтируйте плату, в противном случае её нужно заменить.
F7 — при выключенном котле определяется пламя.
Сделайте такие шаги:
- Очистите или замените электроды.
- Проверьте соединительный провод.
- Проверьте работоспособность газоотводных каналов. Удалите загрязнения. Выполните ремонт системы при необходимости.
- Проверьте влажность платы. Подсушите ее.
В котлах линеек Bosch Eurostar ZWE и Bosch Eurostar ZSE указанная ошибка сигнализирует о некорректном сигнале ионизации. Возможно возникновение разрывов и трещин между кабелем и ионизационным электродом — проверьте это. Проверьте наличие влаги в распределительной коробке Heatronic.
FAПосле отключения газа обнаружили пламя. Осмотрите газовую арматуру и ее разводку, при необходимости замените их. Проверьте электроды и кабели. Обследуйте канал отвода газов, очистите его, отремонтируйте при необходимости.
При коде FA в котлах Bosch Eurostar серия ток ионизации остается активным даже при выключенном регуляторе. Проверьте газовое оборудование, его подключение, а также ионизационный электрод.
FdПродолжительное нажатие кнопки вызывает ошибку через полминуты. Чтобы исправить, нажмите кнопку снова, но не удерживайте ее больше 30 секунд.
Другие ошибки газовых котлов Бош
Эти коды не являются основными и не относятся к главным категориям. Проявляются у всех или лишь у определённых моделей.
11Этот индикатор указывает на ошибку E9, которая встречается на варочной панели Bosch BWC 42.
50На котлах Bosch Gaz 4000 W ZWA 24-2 A и 24-2 K отсутствует пламя.
Выполните следующие шаги:
- Проверьте защитный кабель на повреждения и при необходимости восстановте его работоспособность.
- Откройте газовый кран на максимум.
- Узнайте давление газа в трубопроводе. В случае расхождения с паспортным значением обратитесь в газовую службу.
- Убедитесь, что напряжение присутствует и соответствует норме.
- Загляните в дымоход и прочистите его при необходимости.
- Проверьте настройку газа на минимум и максимум по таблицам инструкции.
- Проверьте работоспособность реле контроля газа и замените, если потребуется.
- Проверьте газовую арматуру на наличие внешних повреждений. Работоспособность, ремонт и замену производите только специалист – газовщик или мастер по газовым котлам.
- Очистите и промойте теплообменник.
70Неисправность дифференциального реле при пуске может возникать из-за проблем самого реле. Проверьте его состояние, измерьте сопротивление. Замените реле новым, если сопротивление не соответствует паспортной величине.
Возможны механические повреждения проводов и контактов реле. В таком случае необходимо восстановить соединения.
Причиной может быть некорректная настройка вентилятора или его поломка. Перенастройте прибор. Если это не поможет, отремонтируйте вентилятор или приобретите новый.
b1Не найден кодирующий штекер. Убедитесь в правильной его установке. При отсутствии результата проверьте исправность штеккера; при необходимости замените его.
P — невозможно определить тип котла. Установите его тип.
seСистема отопления не заполнилась должным образом. Добавьте воду и проверьте результат. Ошибка также может возникать из-за разгерметизации труб или протечек. Уменьшите температуру отопления и найдите проблемное место. Уплотните стыки и заделайте точки протекания.
С горячими трубами это невозможно — вода быстро испарится. Если трубы отопления исправны, извлеките и промойте теплообменник.
Существует также код 23Это не опечатка, а указание вида применяемого газа.
Выводы и полезное видео по теме
Элиминирование ошибок С4 и С6, а также установка фильтра для отвода конденсата.
Как действовать при снижении давления в системе отопления, регулировка расширительного бака.

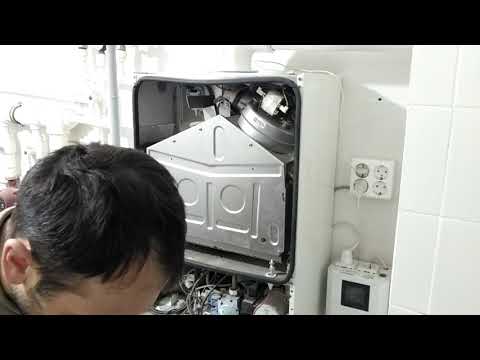

Определение проблемы с вентилятором и ее решение:
Рассмотрели ошибки различных котлов Bosch по первой букве алфавита, а также другие коды, которые иногда отображаются на дисплеях. Прежде чем устранить неполадку по коду, переподключите прибор, проверьте положение кранов и ручек управления. Если это не помогло, разобрать устройство и действовать шаг за шагом согласно предписаниям.
Несмотря на общую надёжность техники Bosch, старым газовым котлам возможно понадобится профессиональное обслуживание. Работа с газовыми трубками разрешена только специалистам, имеющим сертификаты и соответствующую квалификацию.
Уточните интересующие вас моменты, поделитесь своим мнением по теме статьи. Опишите используемый вами газовый котел и оцените его работу. Если возникли неисправности, расскажите о них подробнее, а также о предпринятых действиях для их устранения. Форма для связи размещена ниже.
