В нынешнем контексте расширительные баки для отопления открытого типа уступили место более совершенным закрытым системам.
Несмотря на моральное устаревание, оборудование продолжает использоваться и во многих случаях обладает преимуществами по сравнению с современными мембранными резервуарами.
В этой статье исследуются назначение и конструкция бачка, принцип его функционирования и правила расчёта.
Цель резервуара в установках открытого типа.
Это устройство применяется в системах отопления, чтобы избежать поломок во время повышения температуры теплоносителя, которое сопровождается ростом его объема и давления.
При увеличении температуры воды в системе с 5 до 100 °С её объём увеличивается на 4%. Это значительный рост, поскольку для неё в трубах и радиаторах нет места.
Небольшая система отопления может пострадать от нескольких сот граммов, а достаточно крупная – от нескольких литров теплоносителя. Такое увеличение давления приводит к критическим последствиям и вызывает мощные… гидроударов.
Выдавливание прокладок, поломка фитингов и радиаторов приводят к дорогостоящему ремонту в самые неприятные моменты.
После понижения температуры теплоносителя излишки вновь станут необходимы для бесперебойной работы системы и их следует вернуть полностью. При испарении жидкость необходимо восполнить.
Характерные черты открытого бака
Резервуары такого типа очень простые – роль расширительного бака могут выполнять обычные ведра, самодельная емкость из доступных материалов, канистры и тому подобные предметы.
Конструкционные особенности емкости
Главными требованиями к конструкции являются:
- наличие достаточного объема;
- отсутствие герметичности.
Хотя крышка предпочтительна, поскольку защищает от попадания в систему отопления загрязнений, её отсутствие допустимо.
Для расширения системы нужно установить патрубок на резервуар, предназначенный для этой роли. труба от системы отопления. Это единственное обязательное приспособление.
Для комфорта и избежания мелких неудобств следует воспользоваться следующими аксессуарами.
- Переливной шланг или трубу При переполнении расширительного бака данный элемент конструкции направляет жидкость в канализацию или за пределы здания, предотвращая тем самым затопление.
- Трубу водоснабжения Для заправки системой отопления водой требуется этот компонент. Его можно и не использовать, но придётся заниматься заполнением баком вручную ведром. В этом случае конструкция обойдется дешевле.
Расширительные емкости, часто размещаемые на чердаках, требуют теплоизоляции для предотвращения замерзания жидкости и выхода системы из строя.
В качестве теплоносителя целесообразно применять воду, поскольку эффективные антифризы в открытых резервуарах интенсивно испаряются, что увеличивает затраты на обогрев помещения.
Испарения антифризов часто оказывают негативное воздействие на здоровье людей. этом материале.

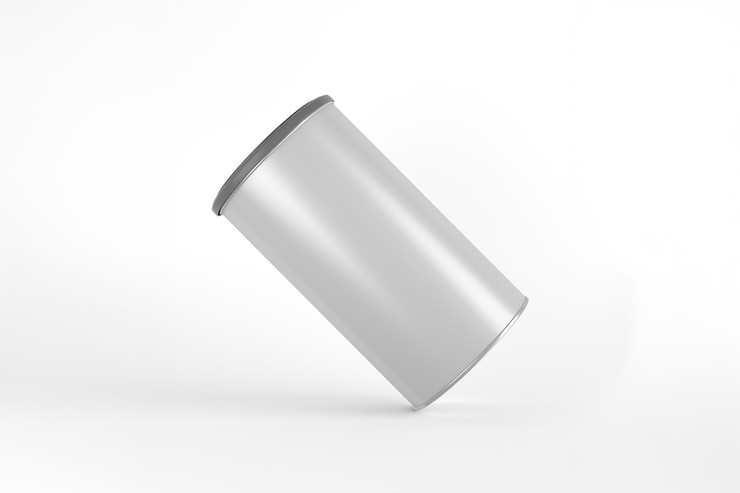

Форма и материал изготовления
Форма бака несущественна и может быть любой.
- круглой;
- прямоугольной;
- трапециевидной и т.д.
Изделие можно изготовить из любого металла или пластика, но материал должен выдерживать высокие температуры, поскольку теплоноситель нагревается до значительных значений.
Предлагаются разные виды открытых расширительных бачков, позволяющие выбрать оптимальный вариант. Можно также соорудить самостоятельно резервуар из доступных материалов, выполняющий функцию расширительного бака.
Принцип работы приспособления
Расширительный бак входит в состав наипростейших систем отопления, функционирующих на основе физических законов. Движение жидкости по трубам и радиаторам в таких системах за счёт разницы давлений.
Для сохранения естественного циркуляции горячей воды расширительный бак необходимо поместить в наивысшую точку всей отопительной системы, а котел — напротив, в самую нижнюю. этой статье.
Без бачка эффект не достигнут, что не предохранит от роста давления, гидроударов и следствий в виде повреждений.
При низкой температуре теплоносителя резервуар не участвует в функционировании системы отопления.
Изменение происходит при нагреве жидкости до высоких температур и образовании избыточного давления в трубах, радиаторах. В таких условиях излишек жидкости активно создаётся и выдавливается в расширительный бачок. В нём жидкость находится до остывания теплоносителя, после чего по самотеку возвращается в трубы, радиаторы, котел.
Представленная процедура повторяется непрерывно в процессе работы бака.
Потому что система отопления функционирует… открытойРасширение эффектов невозможно без вмешательства человека, так же как и само его воздействие на бак.
Теплоноситель, находясь в непосредственном контакте с воздухом, испаряется. Нагрев усиливает этот процесс.
Пользователю необходимо постоянно проверять уровень воды и пополнять его при необходимости.
Операцию проводят с помощью ведра или иной емкости, наполненной водой. Для избежания неудобств можно автоматизировать процесс, организовав подачу воды из системы водоснабжения — как локальной, так и централизованной.
С помощью вспомогательных устройств данную процедуру можно выполнить без внешней помощи.
В этом случае пропадают самые важные плюсы всех открытых радиаторов и отопительных систем.
- дешевизна;
- полная автономностьЭто означает автономность, не зависящую от функциональности, состояния или присутствия каких-либо инженерных коммуникаций в пространстве.
В открытом ведре все процессы протекают естественным образом, без использования насосов или другой техники.
Чтобы расширительный резервуар был эффективным, система должна быть компактной. Для отопления домов и построек с площадью более 100 квадратных метров его использовать не рекомендуется.
Несоблюдение данного правила грозит серьёзными финансовыми убытками, поскольку потребуются переделки для достижения эффективной работы бака и всей системы в совокупности.
Кроме того, нужно ограничить высоту сооружений. Нагреть здание, состоящее из более чем двух этажей, подобным способом затруднительно.
Как произвести расчет?
Как ранее отмечалось, любой расширительный бак для отопления открытого типа прост в изготовлении и устройстве. Расчёт размеров подобного прибора также не представляет сложности.
Какие цели преследуются при использовании формул или метода расчета примерного объема резервуаров?
На практике для расчета объема бака хозяева небольших дачных домов часто прибегают к более простым методам, нежели к сложным формулам. Чаще всего вычисляется примерный объем расширительной емкости, к которому для предосторожности можно добавить любое количество литров.
Открытые емкости не существенно повышают стоимость из-за дополнительных объемов, а порой и вовсе не увеличивают ее.
Расчет емкости заключается в определении десятипроcentного значения от общего объема теплоносителя, которое должно составлять минимальный объем расширительного бака.
Самый простой способ — рассчитать объем системы отопления на этапе проектирования. В этот момент доступна вся информация о параметрах радиаторов, труб и остальных деталей либо их можно легко измерить. Достаточно сложить объемы всех элементов системы.
При отсутствии начальных параметров расчёты лучше всего проводить экспериментальным путём. заполнить ее теплоносителем по новой.
Во время процедуры необходимо измерить объем, для чего можно использовать счетчик или тару с известным объемом. Затем нужно рассчитать необходимые 10% от объема теплоносителя, являющиеся ориентиром при изготовлении или приобретении бака.
Выводы и полезное видео по теме
Данный видеоролик поможет лучше разобраться в том, что такое открытые расширительные емкости, их изготовлении и установке.
В следующем ролике расскажут о сооружении резервуаров для отопительной системы своими руками.
Открытый расширительный резервуар относится к устаревшим устройствам, подобно всей отопительной системе, в которой его применяют. Его низкая эффективность обусловлена значительными потерями тепла и медленным нагреванием.
Несмотря на это, открытый бак по-прежнему актуален за пределами стабильных мегаполисов благодаря полной автономности, независимости, простоте обслуживания и доступной цене — на дачных участках, в сельской местности и так далее. .
