Главная цель при создании независимой отопительной системы — равномерное распространение тепла по помещению. Такую задачу в системе теплообеспечения решает контрольно-регулирующий узел — распределительный коллектор.
Бесперебойная работа и надежность отопительного контура зависят от правильного выбора устройства, качественного монтажа и подключения. При желании установить распределительный коллектор отопления самостоятельно нужно заранее рассчитать и спроектировать разводку.
В этой статье разобрана конструкция коллекторной группы, выявлены преимущества и недостатки отопительной системы с гребёнкой, а также даны правила проектирования и монтажа распределительного узла.
Материал расширен практичными рекомендациями о подборе комплектующих, сборке и подключении коллектора к отоплению.
Роль коллектора в отоплении
При создании водонапорной системы нужно помнить: суммарный диаметр всех отводов не должен превышать диаметр главного трубопровода.
Этот закон применим и к системе отопления. Например, выходной штуцер котла, диаметр которого составляет 1 дюйм, разрешен для использования в двухконтурной системе с трубами диаметром ½ дюйма.

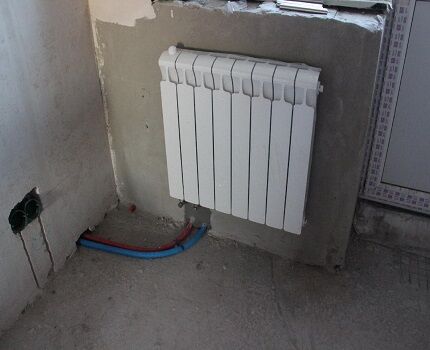

В доме небольшого размера, где отопление осуществляется только радиаторами, данная система эффективна.
В частных домах чаще устанавливаются более современные системы отопления с дополнительными контурами.
- система теплый пол;
- обогрев нескольких этажей;
- помещений подсобного типа и т. д.
Подключение ответвления снижает рабочее давление в контурах, что мешает качественному нагреванию всех радиаторов и создает дискомфортные условия.

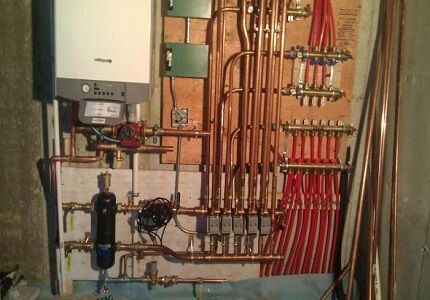

Для разветвленной отопительной магистрали устанавливают балансировочный узел с распределительным коллектором.
С помощью оборудования и запорной арматуры настраиваются требуемые показатели температуры теплоносителя по каждой линии.
Основные характеристики коллекторной системы
Главное отличие между коллекторным и линейным способом распределения тепла — разделение потоков на отдельные каналы. Существуют разные варианты коллекторных систем, отличающиеся комплектующими частями и габаритами.
Сварной коллектор имеет простую конструкцию. К гребёнке, трубного сечения круглой или квадратной формы, подключают нужное количество патрубков. Последние соединяются с индивидуальными линиями обогревательного контура. Коллекторная установка присоединена к основному трубопроводу.
Установка запорной арматуры позволяет регулировать объем и температуру нагреваемой жидкости в каждом контуре.
Достоинства использования системы отопления с распределительным коллектором заключаются в следующем:
- Централизованное распределение гидравлической схемыТемпературные показатели распределяются равномерно. Простая модель кольцевой гребенки двух- или четырехконтурного вида может эффективно уравновесить эти показатели.
- Регулирование рабочих режимов тепломагистралиПроцесс воспроизводится благодаря счётчикам-расходомерам, узлу подмеса, запорно-регулировочной арматуре и термостатам.
- Удобство обслуживанияДля проведения профилактики или ремонта не обязательно отключать всю систему отопления. Монтирование задвижных трубопроводных арматур на каждый отдельный контур позволяет легко перекрыть подачу теплоносителя на нужной части сети.
Несмотря на преимущества, такая система имеет недостатки. В первую очередь увеличивается расход труб. Компенсация гидравлических потерь достигается установкой циркуляционного насоса для каждой коллекторной группы. Это решение применимо лишь в отопительных. системах закрытого типа.
Модификации коллекторных узлов
Перед сборкой коллекторного узла нужно выяснить его назначение. Монтаж оборудования возможен на разных участках тепловых сетей. В зависимости от места установки выбирают комплектность, размеры и степень автоматизации работы.
Для нормальной работы этого узла требуется два устройства. Гребенка распределяет тепловой носитель по контурам от главного трубопровода. В обратном канале жидкость собирается и направляется обратно в котел.
Самодельная распределительная группа может понадобиться при установке водяных теплых полов или для организации отопления с радиаторами.
Оба варианта отличаются размерами и составом комплектующих.
- КотельнаяСварную коллекторную группу производят из труб, диаметр которых не превышает 100 мм. На входе монтируют циркуляционный насос и запорные вентили. По кольцу обратки устанавливают шаровые краны с отсекающими функциями.
- Система теплый полВ этом узле подмеса также предусмотрена подобная комплектация. Его использование позволяет значительно сократить расход теплоносителя, особенно при наличии дополнительных расходомеров. Более подробную информацию о смесительном узле в системе тёплого пола можно найти в. этой статье.
Каждый из вариантов требует личной схемы установки. Точное размещение компонентов возможно только при расчёте всех показателей рабочего места.
Существуют и другие различия, касающиеся необходимой величины. циркуляционных насосовВ котельной каждый участок оборудуют этим устройством. Для теплых полов предусмотрено установить лишь одно.
Проектирование распределительного узла
Не существует единого шаблона для проектов обогрева лучевого типа. Каждое случая уникален, и набор приборов подбирается индивидуально. Но полезно ознакомиться с общими рекомендациями и нормами.
Правила установки гребенки
Установка коллектора невозможна в квартире, но есть исключение: в некоторых домах при прокладывании всех коммуникаций монтируются дополнительные вентили для подключения контуров отопления. Такая система позволяет сделать индивидуальный развод коллектора.
Схема организации отопления должна быть разработана с учетом размещения … крана МаевскогоНа гребёнке находилось что-то. Через время из очертаний нужно будет выпустить накопившийся воздух.
Особенности лучевой группы
Разводка лучевой группы имеет много особенностей, некоторые из которых присущи и другому виду отопления.
Особенности системы с гребенкой:
- В комплектацию контура должен входить компенсационный бачокСистема, содержащая флюид, объем которого превышает 10% от общей массы теплоносителя.
- Лучше всего устанавливать расширительный бак на обратном трубопроводе, расположенном перед циркуляционным насосом, потому что в этой точке температура ниже.
- При использовании термогидравлического распределителя схема проектируется с расположением бачка перед главной помпой, обеспечивающей принудительную циркуляцию воды в контуре котла.
- Установка циркуляционного насоса производится исключительно в горизонтальной плоскости. Несоблюдение этого условия влечет за собой возникновение воздушной пробки, из-за чего прибор теряет охлаждающую и смазывающую жидкость.
Распределительную группу можно собрать из полипропилена или металла. Выбор материала зависит от умений работы и доступных инструментов для соединения элементов.
Выбор труб для монтажа распределительной группы также важен.
Критерии выбора элементов контура.
- Приобретение труб только в бухтахИз-за этого соединения в разводке, смонтированной под бетонной стяжкой, не выполняются.
- Термостойкость и степень прочности на разрывНеобходимость определения следует устанавливать персонально, руководствуясь параметрами отопительного оборудования.

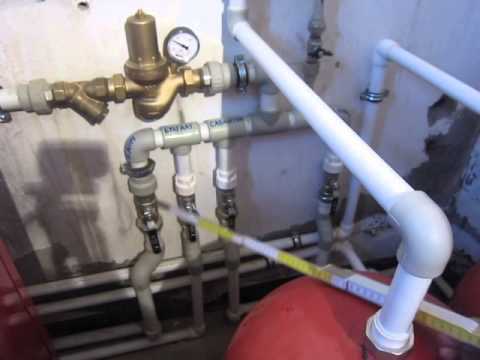

Благодаря предсказуемым рабочим характеристикам автономный обогрев можно применить… полипропиленовые трубыУ них нет нежелательных соединений, и их реализуют целыми линиями длиной 200 метров.
Материал обладает высокой стойкостью к высоким температурам и может сохранять свои свойства при нагревании до 95°C, при этом его предел прочности составляет 10 кг/1 см. 2.

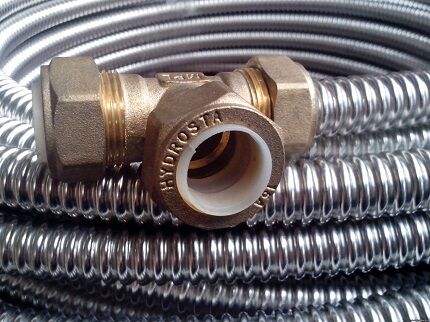

Для высотных зданий рекомендуется использовать гофру из нержавеющей стали.
Материал демонстрирует высокие технические характеристики, достаточные для выполнения такой нагрузки.
- Теплоноситель нагревается до 100 °С, что вполне подходит для системы отопления.
- давление до 15 атм.;
- давление на разрушение до 210 кг/1 см2.
Для полипропиленовых труб доступны фитинги из пластика и латуни. Штуцер крепится с помощью стопорного кольца, надеваемого на трубу.
Полипропиленовые трубы характеризуются способностью помнить механическую обработку, приводящую к пластическому изменению формы материала.
Во время растяжения труб с помощью экстендера и установки в розъем штуцера может произойти возвращение трубы к первоначальному состоянию, что приведет к деформации детали. Фиксация контакта осуществляется стопорным кольцом.
Расчет отопительного коллектора

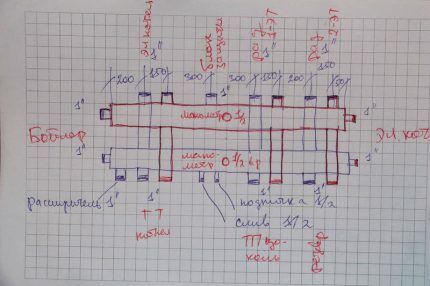

Для производства термогидравлической гребенки нужно определить её ключевые характеристики: размер, диаметр сечений патрубков и число ответвлений тепловой магистрали.

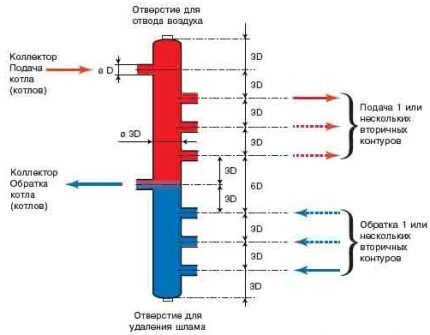

Для конструкции гидравлическое равновесие – главное требование к соблюдению. Правило трёх диаметров для гидроразделителя предполагает суммирование диаметров сечений подключаемых контуров.
В результате получится значение, равное диаметру главной трубы, соединяющейся с подающим трубопроводом. Применение этого принципа уменьшает риск нарушить равновесие всего отопительного контура.

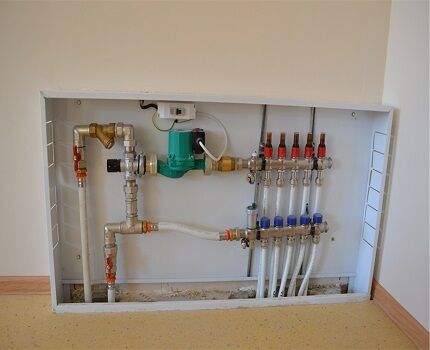

Для размещения распределительного узла применяют специальные шкафы или корпуса. При проектировании системы следует соблюдать минимальное допустимое расстояние между двумя теплопроводящими линиями входа и выхода – шесть диаметров.
Правильно выбрать производительность циркуляционного насоса важно. Для этого нужно рассчитать удельный расход воды системы и, основываясь на результатах, подобрать насос.
При наличии нескольких гребёнок в схеме расчёт ведётся для каждого индивидуального контура и общего расчёта для всей системы.
Сборку оборудования можно выполнить самостоятельно при помощи трубы с любым сечением.
Это не влияет на работу устройства и не повышает локальные потери. Циркуляционный насос компенсирует их.
Правила подбора комплектующих
После проведения всех расчётов нужно выбрать подходящий комплект механизмов. Наипростейший вариант — это запорная арматура. Однако с такой системой тяжело управлять мощностью каждой линии отопления.
Для регулирования потока на подающей гребенке устанавливают краны-буксы, обеспечивающие плавную настройку. На обратном коллекторе крепят ротаметры.

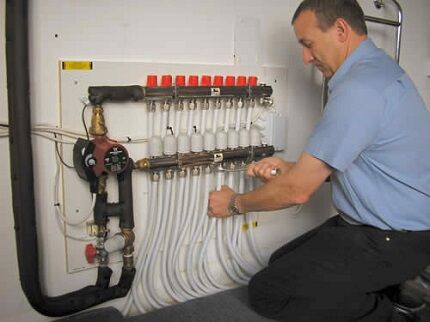

Схема комплектации отличается для тёплых водяных полов.
Для сборки потребуются такие элементы:

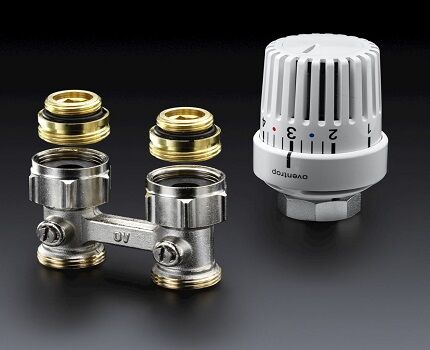

- Запорно-регулирующий клапан.Установка выполняется на соединительные патрубки. С помощью данной арматуры можно полностью или частично остановить подачу теплоносителя. Предпочтительна автоматическая модификация.

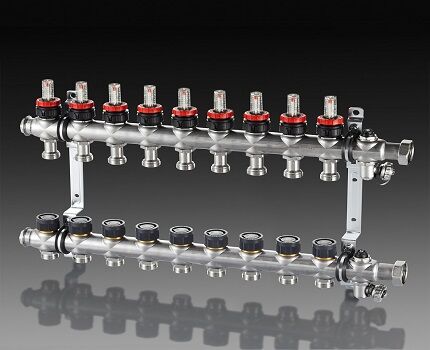

- РотаметрыЭти элементы устанавливают на обратный коллектор. Функция их похожа на предыдущего элемента, но в обратном трубопроводе.
- Узел подмесаСмешивая горячую и холодную воду, регулируют заданный режим нагрева.
В комплект коллектора обязательно входит группа безопасности: манометр, воздушный клапан, термостат и циркуляционный насос. Дополнительно могут устанавливаться сервоприводы, управление которыми осуществляется через контрольный электроблок. Система при этом может работать в автоматическом режиме.
Тонкости самостоятельной сборки
Перед изготовлением коллектора нужно составить схему с расположением всех узла элементов. Лучше всего для изготовления выбрать стальные трубы с квадратным сечением. Такой вид прост в обработке, что существенно снижает затраты труда на установку патрубков.
Этапы производства сборки разпределительного узла следующие:
- Разметка и раскрой основного корпусаПроектная схема требует разметки профильной трубы. В обозначенных местах с помощью газового резака проделывают отверстия.
- Подготовка соединенийНа патрубках с помощью планки нарезают резьбу.
- УкомплектовкаПриготовленные отрезки труб приваривают к корпусу точечной сваркой. Прихватку выполняют для фиксации, затем основную сварку производят по краям заготовок.
- Крепежные элементы. К блоку приваривают кронштейны для крепления.
- Очистка и финишное покрытиеКорпус после очистки грунтуется и окрашивается жаростойкой краской, предназначенной для металлов. Подача и обратный контур окрашиваются в разные цвета для облегчения идентификации.
При изготовлении изделий из труб ПП следует проверить наличие армированного слоя. Без него пластик может деформироваться из-за температуры.
Без специализированного инструмента можно составить гребень из готовых деталей. Рекомендуется выбирать компоненты одного производителя.
Установка гребенки в отопительную систему
В первую очередь нужно проверить герметичность соединений распределительного коллектора. Монтаж выполняется согласно проектной схемы. Способы подключения зависят от материала, из которого сделан основной блок.
Выбор технологии подключения определяется модификацией прибора, используемого.
Помимо контроля высоты установки, монтаж выполняется в соответствии с другими правилами.
- Электрические и газовые котлы присоединяются к верхним или нижним патрубкам.
- В конце конструкции устанавливают циркуляционный насос.
- Установка сетей возможна сверху или снизу гребня.
- Приборы с косвенным нагревом и котлы, работающие на твердом топливе, устанавливаются в распределительный узел сбоку.

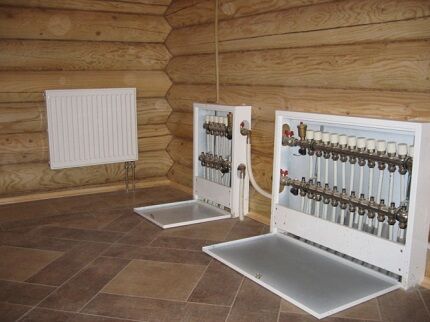

- Для системы тёплый пол гидроразделительный узел помещён в защищающий короб, чтобы уменьшить вероятность повреждения коллекторных компонентов.
Перед завершением строительства нужно проверить работу отопительной системы, чтобы обнаружить возможные проблемы.
Дополнительные сведения об организации лучевой системы отопления с применением распределительной гребенки даны в… этой статье.
Выводы и полезное видео по теме

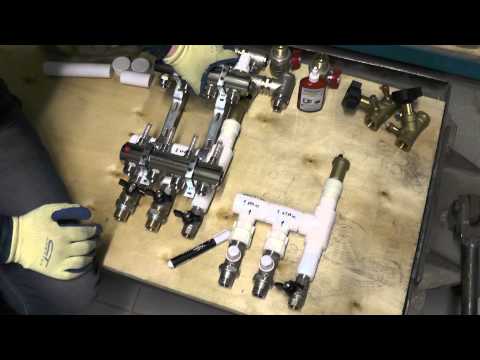

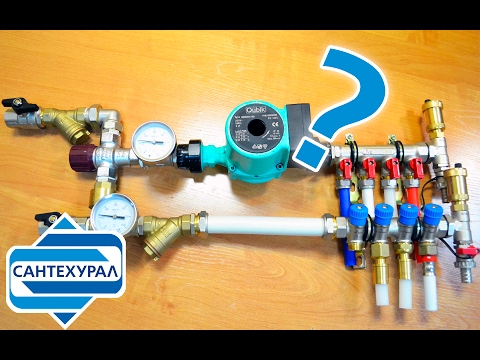

Описание процесса сборки коллекторной группы.
Гребенчатые нагревательные системы для теплых полов, оснащенные избыточными функциями, стоят дорого и доступны не всем желающим. Рассмотрим сборку бюджетного варианта своими руками.
Реализовать распределительную группу можно также с применением полипропиленовых труб. Инструкцию по реализации найдёте в видеоролике.
Правильно подобранные составные части и монтаж коллекторного узла обеспечивают эффективную и надежную работу отопительной магистрали. Благодаря минимальному количеству соединений риск протечек сводится к минимуму. Важное преимущество — возможность контроля и настройки каждого контура отопления.
