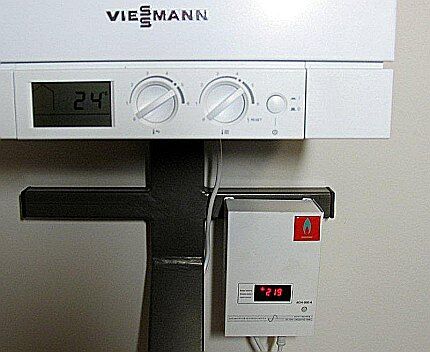

Установка стабилизатора напряжения (СН) для газового котла обязательна при монтаже системы отопления.
Это устройство защищает электронную плату от повреждений при скачках напряжения в сети. Для правильного выбора прибора важно знать не только характеристики, но и принцип его работы.
В статье разобраны виды стабилизаторов, их устройство и работа. Указаны критерии для правильного выбора и представлен рейтинг лучших моделей. По нашим рекомендациям вы сможете грамотно подобрать газовому котлу необходимое для работы оборудование.
Актуальность параметров напряжения на котлах
Даже недорогие газовые котлы оснащены 15-25 датчиками, данные которых постоянно обрабатывает встроенная электронная плата. Работа этой платы обеспечивает отопление дома и безопасность жителей в случае выхода из строя отдельных деталей оборудования.
Цена нового оригинального электронного модуля для… газового котлаЭта часть обходится примерно в 40-50% от общей стоимости, поэтому к нему нужно относиться особенно бережно. Для бесперебойной работы платы специалисты сервисных центров советуют применять стабилизатор напряжения.
Без стабилизатора гарантийное обслуживание окажется платным. Это особенно важно для дачных строений, где напряжение вечером может падать до 170-180 В или краткосрочно подниматься выше 250 В при повреждении проводов.
Помимо материнской платы, перепады напряжения в сети могут повредить и насос для воды, замена которого также обойдется недешево. В связи с этим целесообразно купить систему защиты (СН) одновременно с газовым котлом, чтобы избежать будущих проблем.
Принцип работы стабилизаторов

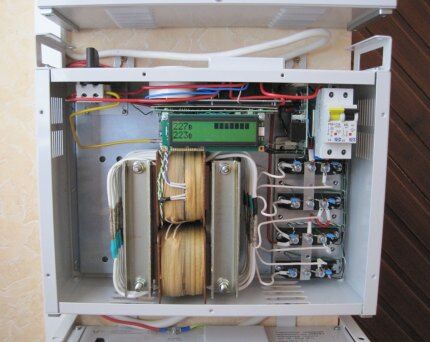

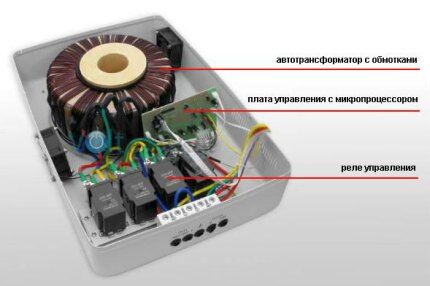

Внутреннее строение стабилизаторов напряжения схоже для разных видов.
Внутри корпуса располагаются следующие элементы:
- Многообмоточный автотрансформатор, задающий выходное напряжение по требуемым параметрам.
- Устройство контроля за изменением входного напряжения.
- Предохранители отключают стабилизатор при превышении параметров электросети допустимого диапазона.
- Система управления, регулирующая направление тока на обмотках трансформатора на основании отличия величин входного и выходного напряжения.
В качестве дополнительного опционально СН может иметь аккумуляторы для питания подключаемых устройств при отсутствии электросети.
Стабилизатор напряжения функционирует просто: при отклонении входного напряжения от нормы автоматика регулирует ток через обмотки трансформатора, обеспечивая на выходе постоянное значение 220 В. Способы достижения стабилизации зависят от типа устройства.
Виды бытовых моделей
Не каждый вид СН подходит для бытовых газовых котлов. Часть из таких устройств рассчитана на промышленное применение, и применять её в жилых помещениях невыгодно.
В дальнейшем внимание будет уделено … типы стабилизаторовПредлагаем изучить модели, подходящие для отопительных систем и доступные в широкой сети магазинов.
Сервоприводные или электромеханические

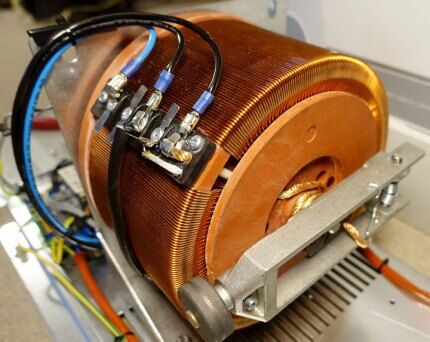

Сервоприводные стабилизаторы напряжения для котлов отопления функционируют за счет перемещения токосъемника по обмоткам трансформатора под воздействием электропривода, управление которым осуществляется автоматикой.
Стабилизатор регулирует напряжение путём изменения количества витков во вторичной обмотке автотрансформатора, задействованных в передаче электроэнергии. Это даёт возможность устройству повышать или понижать выходное напряжение сети в зависимости от входного значения.
Преимущества сервоприводных СН:
- Устойчивость к перегрузкам.
- Настройка выходного напряжения осуществляется с точностью и плавностью 3-5 %.
- При регулярном обслуживании этот продукт прослужит долгое время.
Минусы электромеханических приборов:
- Температура, ниже которой устройство перестает функционировать должным образом.
- При частой эксплуатации, замена контактной щетки необходима через 3-4 года.
- Изменение напряжения происходит медленно — от 10 до 40 вольт в секунду.
- Шумность сервопривода.
- Движение токосъемника вызывает появление искр, препятствующее установке СН в местах с высоким риском утечек газа.
Стоимость сервоприводных устройств в три раза выше, чем у релейных, и в два раза ниже, чем у тиристорных. Не рекомендуется включать такие устройства в одну ветку с холодильником из-за постоянных перепадов напряжения при работе компрессора, что быстро приведет к стиранию токосъемной щетки.
Тиристорные или симисторные

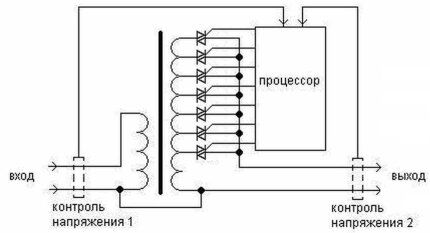

Тиристоры используются в схемах управления газовыми котлами, поскольку позволяют создавать множество электроотводов от вторичной обмотки трансформатора.
Работа электронных СН напоминает работу сервоприводов. Зарегулировать число витков во вторичной обмотке помогают не электроприводы с токосъемниками, а отдельные выходы.
С уменьшением напряжения открываются выходы некоторых тиристоров, а закрываются другие, обеспечивая обращение по большей части обмотки.
Количество электроотводов от трансформатора прямо пропорционально влияет на плавность и точность регулировки напряжения. Количество электроотводов может достигать 20-25 штук. В некоторых случаях применяются двухуровневые стабилизаторы, обеспечивающие ещё большую точность выходного напряжения.
Работа тиристорных СН, описанная выше, дает ряд преимуществ этому оборудованию.
- Срок службы 10-15 лет.
- Высокая скорость срабатывания – 10-20 мс.
- Точность настройки выходного напряжения от 1-3%.
- Способность работать при часто меняющемся напряжении.
- Возможность работы при минусовых температурах.
- Устойчивость к электропомехам.
- Тишина благодаря отсутствию подвижных элементов.
- Безопасность платы котла обеспечивается даже при межобмоточном замыкании в трансформаторе.
- Плавная синусоида при переключении.
Недостатки тиристорных СН:
- Цена стабилизаторов на тиристорах существенно выше, чем у сервоприводных (в 2-3 раза) и релейных (в 6-8 раз).
- Перегрузка может привести к выходу из строя платы управления или одного из тиристоров.
- Необходимость активного охлаждения при больших нагрузках.
Практически все тиристорные СН обеспечивают мощность от 5 кВт и предназначены для регулирования напряжения в жилище целиком. Около десяти процентов моделей обладают мощностью до 1,5 кВт, чего достаточно для подключения большинства бытовых отопительных котлов.
Электронные или релейные

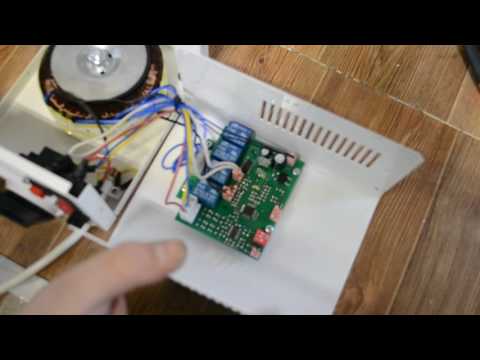

Реле релейного типа – самые недорогие регуляторы напряжения. В их конструкции от 4 до 20 катушек индуктивности с различными обмотками служат рабочей частью.

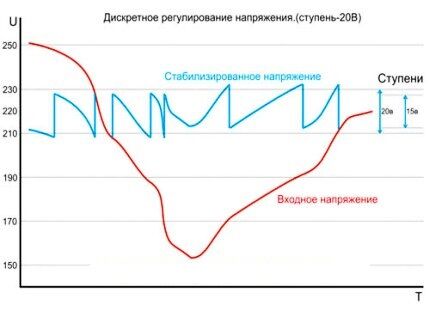

В соответствии с разницей напряжений на входе и выходе прибора автоматика включает соответствующие элементы, обеспечивая ступенчатую настройку выходных параметров электросети.
Переключение между катушками осуществляется с помощью реле, сопровождающееся отчетливыми щелчками.
Преимуществами релейных СН являются:
- Компактность и малый вес.
- Низкая цена.
- Скорость срабатывания в пределах 0,1 сек.
- Эксплуатационная устойчивость к частым срабатываниям.
Недостатки релейных приборов:
- Мигание света при переключении катушек.
- Отсутствие синхронизации синусоиды.
- Громкое щелканье при срабатывании реле.
- Большинство моделей имеют невысокую точность настройки, которая составляет 5-8%.
В магазинах для газовых котлов нечасто советуют дешевые релейные устройства. Но при ограниченном бюджете можно рассмотреть и такой вариант оборудования.
Модели с двойным преобразованием
Этот тип СН комбинирован с источником непрерывного питания. Его функционирование основано на двухступенчатом переработке подаваемой энергии.
На аккумулятор сначала подаётся постоянный ток с пониженным напряжением. Потом электричество снимают с клемм той же батареи, напряжение увеличивают до 220В, ток инвертируют в переменный, и преобразованная энергия поступает на выходы стабилизатора.
Эта конструкция позволяет полностью независимо функционировать параметрам выходного напряжения, даже при минимальном заряде батареи.
Преимуществами СН с двойным преобразованием являются:
- Выходные параметры напряжения не зависят от внутренней электрической сети дома.
- Надежная защита котлов отопления от перепадов напряжения и коротких замыканий.
- Отсутствие переключающих элементов и задержек.
- Всегда правильная синусоида.
- Помехозащищенность.
- Срок работы более 10 лет.
- Газовый котел может работать независимо от электричества.
Недостатки устройств стабилизации напряжения с двойным преобразованием:
- Приборы мощностью 1 кВт стоят не менее двухсот долларов.
- Невысокая эффективность (90%) из-за работы вентилятора системы охлаждения.
Двойные преобразователи энергии хорошо подходят для оснащения оборудованных помещений. котельной частного домаЦена стабилизаторов может составлять до половины стоимости отопительной системы. В результате конечный выбор стабилизатора для газового котла часто определяется доступным бюджетом.
ТОП-15 стабилизаторов напряжения для газового котла
Релейные стабилизаторы
Гибридные и электромеханические стабилизаторы
Инверторные и электронные стабилизаторы
РЕСАНТА ACH-600/1-И
Инверторный стабилизатор обеспечивает быстрый отклик и малую ошибку выходного напряжения.
Китайский стабилизатор по доступной цене показывает хорошие показатели работы. Модель ACH-600/1-И инверторного типа предназначена для подключения бытовой техники общей мощностью до 600 Вт.
Помимо газового котла, устройство защитит от скачков напряжения компьютерную технику, телевизоры, холодильники, системы освещения и маломощные электродвигатели.
Характеристики ACH-600/1-И:
- тип – инверторный с двойным преобразованием;
- активная мощность – 600 Вт;
- напряжение на входе – 90-310 В;
- выходное напряжение – 218-222 В;
- погрешность стабилизации – 1%;
- время срабатывания – 1 мс;
- розетки – 2;
- температурный диапазон – +5°С…+40°С;
- степень защиты – IP20;
- Защита осуществляется с помощью короткого замыкания, предотвращения перегрева, экранирования от помех и поддержания стабильного напряжения.
Во время настройки параметров устройство ACH-600/1-И работает тихо, потому что не содержит реле, а для его охлаждения применяется естественный метод. О начале работы в заданном пользователем режиме информируют световые индикаторы на корпусе стабилизатора.
Стабилизатор можно применять только в сухих помещениях с отоплением зимой.
Устанавливайте прибор так, чтобы вокруг него был свободный воздухообмен.
- Быстродействие — время отклика 1 мс
- Комплексная система защиты
- Тихая работа — нет щелчков реле
- Стабильность выходного напряжения
- Система световых индикаторов
- Относительно небольшая мощность нагрузки
- Нет дисплея
Штиль IS1500
Выгодное сочетание производительности, возможностей и стоимости.
Стабилизаторы серии «ИнСтаб», произведенные в России, пользуются спросом у покупателей благодаря высокой активной мощности и нескольким уровням защиты.
Модель Штиль IS1500 функционирует по схеме двойного преобразования без трансформатора. Внутри установлена высокопроизводительная микросхема, обеспечивающая синусоидальное напряжение высокой точности. Стабилизатор оснащен режимом «байпас» для питания за пределами стабилизатора.
Характеристики Штиль IS1500:
- тип – инверторный с двойным преобразованием;
- мощность полная/активная – 1500 В*А/1120 Вт;
- напряжение на входе – 110-290 В;
- выходное напряжение – 216-224 В;
- погрешность стабилизации – 2%;
- время срабатывания – мгновенное;
- розетки – 2;
- температурный диапазон – +5°С…+40°С;
- степень защиты – IP20;
- Функции защиты: от коротких замыканий, высоких частот помех и перегрузки, предотвращение перегрева, защита от высокого/низкого напряжения, встраиваемая молниезащита.
Вентилятор с регулируемой скоростью охлаждает стабилизатор. Устройство обладает компактным размером и малым весом, допускается установка на пол или на стену.
- Высокий показатель активной мощности
- Мгновенная реакция на изменение напряжения
- Информативный дисплей
- Комплексная система защиты
- Наличие режима «байпас»
- Нарекания на шумную работу
Lider PS1200W-30
Стабилизатор напряжения на тиристорах, работающий при широком интервале температур.
Стабилизатор напряжения от отечественного производителя предназначен для подключения однофазных приборов мощностью до 960 ватт.
Агрегат, состоящий из автотрансформатора, электронного коммутатора и микропроцессорной схемы управления, размещен в белом металлическом корпусе. На его передней панели расположена кнопка ВКЛ/ВЫКЛ и трехцветный светодиод; каждый цвет указывает на конкретный режим работы. Охлаждение осуществляется естественным путем через отверстия в корпусе.
Характеристики Lider PS1200W-30:
- тип – электронный тиристорный;
- мощность полная/активная – 1200 В*А/960 Вт;
- напряжение на входе – 150-265 В;
- выходное напряжение – 210-230 В;
- погрешность стабилизации – 4.5 %;
- время срабатывания – 40 мс;
- розетки – 2;
- температурный диапазон – -40°С…+40°С;
- степень защиты – IP20;
- Защита от коротких замыканий, помех и перегрузок.
На обратной части корпуса имеются отверстия для крепления к стене или стойке. Для размещения на полу предназначены опоры.
Модель Lider PS1200W-30 можно использовать внутри помещения. Работа стабилизатора возможна даже при отрицательных температурах. Хранить его следует при температуре выше +5°С и влажности не превышающей 80%.
- Опция задержки запуска
- Возможность эксплуатации при минусовых температурах
- Тихая работа
- Напольная или навесная установка
- Индикация режимов работы
- Высокая стоимость
- Нет байпаса
- Время отклика — 40 мс
- Нет дисплея
PROGRESS 1000T
Однофазный стабилизатор напряжения с тиристорным управлением, оснащенный вольтметром и информационным дисплеем.
Надежный бытовой стабилизатор, отличающийся практичностью и высокой эффективностью с КПД 96%. Модель обеспечивает электропитание оборудования стабильным напряжением (220 В+/-5%) при широких колебаниях входного напряжения – от 150 до 260 В.
Стабилизатор отличается простотой конструкции и длительным сроком службы. Принцип работы основан на тиристорных ключах и ступенчатом автотрансформаторе. Модель PROGRESS 1000T имеет вольтметр, отображающий значение входного/выходного напряжения на цифровом дисплее.
Характеристики PROGRESS 1000T:
- тип – электронный тиристорный;
- мощность полная/активная – 1000 В*А/700 Вт;
- напряжение на входе – 150-260 В;
- выходное напряжение – 209-231 В;
- погрешность стабилизации – 5 %;
- время срабатывания – 10 мс;
- розетки – 2;
- температурный диапазон – +5°С…+40°С;
- степень защиты – IP20;
- Функции защиты от короткого замыкания, помех и перегрузки.
Корпус агрегата сделан из металла и покрыт диэлектрическим материалом, что предохраняет от ударов током и исключает возможность короткого замыкания. Охлаждение PROGRESS 1000T происходит через вентиляционные жалюзи, установленные на боковых стенках корпуса.
- Цифровая индикация
- Низкий уровень шума
- Высокий КПД — 96%
- Качественная сборка
- Гарантия — 3 года
- Высокая стоимость
- Нет защиты от перенапряжения при ударе молнии
- Только для отапливаемых помещений
Штиль R 1200SPT
Симисторный стабилизатор с клеммным соединением
Работает эта модель на симисторных ключах, отличается высокой точностью стабилизации и хорошим показателем активной мощности. Стабилизатор предназначен для стационарного подключения – в конструкции нет розеток, а предусмотрено клеммное соединение с электросетью.
Агрегат R 1200SPT использует пассивное охлаждение с циркуляцией воздуха через вентиляционные отверстия. Это обеспечивает ему компактность и бесшумную работу.
Характеристики Штиль R 1200SPT:
- тип – электронный симисторный;
- мощность полная/активная – 1200 В*А/960 Вт;
- напряжение на входе – 170-250 В;
- выходное напряжение – 212-228 В;
- погрешность стабилизации – 3.5 %;
- время срабатывания – 40 мс;
- розетки – нет, клеммные разъемы;
- температурный диапазон – +1°С…+40°С;
- степень защиты – IP20;
- Функции защиты от коротких замыканий, высокочастотных помех, перегрева, повышенного напряжения и перегрузки.
Клеммная колодка находится на боковой стенке корпуса под крышкой, которую можно снять. На передней панели — автоматический выключатель сети и индикаторное табло.
Стабилизатор на выходе формирует синусоидальную волну без искажений. Отличительная черта – работа R 1200SPT на заявленной мощности в пределах всего диапазона входного напряжения (150-265 В).
- Высокий показатель активной мощности — 960 Вт
- Система светодиодных индикаторов
- Чистая синусоида на выходе
- Естественное охлаждение и тихая работа
- Установка быстрая благодаря креплению-кронштейну.
- Отсутствует вольтметр
- Нет режима «байпас»
- Время реагирования — 40 мс
- Нет розеток — клеммное соединение
Релейные стабилизаторы
Энергия APC 1000
Отличное качество за разумную стоимость.
Стабилизатор напряжения APC 1000 от производителя «Энергия» обладает высокой мощностью на выходе, точной стабилизацией и широким диапазоном входного напряжения.
Компактная модель отличается привлекательным дизайном: прямоугольный корпус толщиной 7 см не занимает много места на стене. Агрегат оснащен дисплеем с отображением входного и выходного напряжения. Две розетки и кнопка запуска расположены внизу корпуса, на тыльной стороне есть проушины для подвешивания стабилизатора.
Характеристики Энергия APC 1000:
- тип – релейный;
- мощность полная/активная – 1000 В*А/1000 Вт;
- напряжение на входе – 85-270 В;
- выходное напряжение – 211-229 В;
- погрешность стабилизации – 4 %;
- время срабатывания – 10 мс;
- розетки – 2;
- температурный диапазон – -5°С…+40°С;
- степень защиты – IP20;
- Функции защиты: от радиопомех, перегрева, электромагнитных помех и высокого напряжения.
Модель APC 1000 оснащена коротким интервалом ожидания запуска (6 секунд). Функция полезна для некоторых устройств (насосных двигателей, холодильников и т.п.), которые некорректно работают при мгновенном включении после отключения.
Стабилизатор функционирует почти бесшумно, что позволяет применять его в студиях-квартирах рядом с газовыми котлами на кухне.
- Широкий диапазон входного напряжения
- Дисплей с отображением напряжения
- Задержка запуска
- Тихая работа
- Автоматический предохранитель
- Нет режима обходной цепи «байпас»
- Розетки французские — тип Е с заземлением
- Яркая индикация на дисплее
Энергия Voltron 1000
Эксплуатационные качества: устойчивость к минусовым температурам, высокая эффективность и цифровое отображение.
Российский производитель электротехники представил новую модель — релейный защитник Voltron 1000. Устройство предохранит бытовую технику от сетевых проблем. В его конструкции — высокоскоростное реле с контактами из вольфрама.
Стабилизатор Voltron 1000 прост в эксплуатации. Корпус оснащен выходной розеткой и информационным дисплеем, который показывает входное и выходное напряжение.
Характеристики Voltron 1000:
- тип – релейный;
- мощность полная/активная – 1000 В*А/700-1000 Вт;
- напряжение на входе – 105-265 В;
- выходное напряжение – 209-231 В;
- погрешность стабилизации – 5 %;
- время срабатывания – 10 мс;
- розетки – 1;
- температурный диапазон – -30°С…+40°С;
- степень защиты – IP20;
- Защита от коротких замыканий, перегрева, перегрузки и ненормативного напряжения (как низкого, так и высокого).
Отзывы о работе отечественного стабилизатора в основном положительные. Модель Voltron 1000 получает похвалу за соотношение цены и функционала, а также возможность установки в неотапливаемых помещениях: летних домиках, гаражах или бытовках. Недостатки агрегата также были отмечены пользователями.
- Цифровая индикация входного/выходного напряжения
- Работа при минусовых температурах
- Универсальное размещение — напольное или настенное
- Есть задержка запуска
- Автоматический выключатель
- Только 1 выходная розетка
- Нет режима «байпаса»
- Гарантия — только 1 год
- Нарекания на некорректное отображение напряжения
Энергия ACH 1000 (2019)
Предложение бюджета – это стабилизатор релейного типа, предоставляющий многоуровневую защиту.
Однофазный стабилизатор предназначен для подключения одного электроприбора мощностью до 700 Вт. Корпус модели ACH 1000 (2019) позволяет бесперебойно работать при температуре -20°С. Даже в таких условиях стабилизатор обеспечивает широкий диапазон входного напряжения и быстро реагирует на колебания напряжения.
Центральным компонентом системы служит микропроцессорный блок, отвечающий за автоматическое отключение электроприборов в случае превышения допустимого уровня напряжения и контроль их запуска при нормализации параметров.
Характеристики ACH 1000 (2019):
- тип – релейный;
- мощность полная/активная – 1000 В*А/700 Вт;
- напряжение на входе – 140-260 В;
- выходное напряжение – 202-238 В;
- погрешность стабилизации – 8 %;
- время срабатывания – 10 мс;
- розетки – 1;
- температурный диапазон – -20°С…+40°С;
- степень защиты – IP20;
- Безопасность обеспечена от короткого замыкания, перегрева, перегрузки, а также ненормальных значений напряжения (как слишком низкое, так и слишком высокое), и функцией задержки запуска.
Стабилизатор спроектирован для максимально удобного использования. На передней панели расположен большой цифровой экран и индикаторы рабочего режима, а также две управляющие кнопки.
Стабилизатор оснащен автоматическим предохранителем, который активизируется при перегрузке или коротких замыканиях. Система охлаждения устройства естественная. Экономичность работы стабилизатора подтверждается высоким уровнем КПД – 98%.
Стабилизатор можно установить на даче, в частном доме, гараже, небольшом хозяйственном помещении или квартире. Работа агрегата не будет создавать дискомфорта для людей, находящихся в помещении – он функционирует бесшумно.
- Легко управлять устройством благодаря дисплею и индикаторам.
- Работа при минусовых температурах
- Низкая стоимость
- Тихая работа
- Есть ручка для переноски
- Нет функции «байпас»
- Только одна розетка
- Нет клеммных разъемов
- Гарантия — 12 месяцев
- Погрешность стабилизации — 8%
БАСТИОН Teplocom ST-1300 исп.5
Стабилизатор напряжения, работающий на реле, для наружной установки.
В отличие от соперников, данный стабилизатор предназначен для работы на открытом воздухе. Герметичная конструкция из пластика с высоким уровнем защиты IP — 56 предохраняет его от влаги и пыли.
Благодаря своим эксплуатационным характеристикам стабилизатор применяют для обеспечения качественным электропитанием канализационных и дренажных помп, скважинных насосов, систем орошения и другого уличного оборудования общей мощностью до 950 Вт.
Характеристики Teplocom ST-1300:
- тип – релейный;
- мощность полная/активная – 1300 В*А/950 Вт;
- напряжение на входе – 165-260 В;
- выходное напряжение – 204-231 В;
- погрешность стабилизации – 7.5 %;
- время срабатывания – 20 мс;
- розетки – нет, клеммное соединение;
- температурный диапазон – -40°С…+50°С;
- степень защиты – IP56;
- Защита от короткого замыкания, перегрева, перегрузки и напряжения вне нормы.
Стабилизатор пригоден для газовых котлов. При подборе устройства следует учитывать условия его установки. Если стабилизатор не эксплуатируется в экстремальных условиях, переплата за высокий класс защиты IP не оправдана.
- Широкий диапазон рабочих температур
- Высокий класс защиты — IP56
- Безопасный пластиковый корпус
- Гарантия — 5 лет
- Высокая стоимость
- Только клеммное соединение
- Погрешность входного напряжения — 7.5%
- Нет вольтметра
Powercom TCA-1200
Недорогой и компакстный прибор подходит для нетребовательной техники.
Модель релейного типа пользуется спросом у пользователей благодаря доступной цене, известному бренду и комплексной защите. На задней панели корпуса установлены четыре розетки с заземлением, а на передней – световые индикаторы, оповещающие пользователя о режиме работы.
Характеристики Powercom TCA-1200:
- тип – релейный;
- мощность полная/активная – 1200 В*А/600 Вт;
- напряжение на входе – 176-264 В;
- выходное напряжение – 209-231 В;
- погрешность стабилизации – 5 %;
- время срабатывания – нет данных;
- розетки – 4;
- температурный диапазон – 0°С…+40°С;
- степень защиты – нет данных;
- Защищает от коротких замыканий, высокочастотных помех, перегрузок и пониженного/повышенного напряжения.
Модель не оснащена вольтметром, режимом «байпас» и клеммными разъемами; с таким ценником ожидать широкого функционала не приходится.
Стабилизатор справляется со своими задачами, что подтверждают отзывы пользователей.
- Невысокая стоимость
- 4 выходные розетки
- Компактные габариты и малый вес
- Есть защита от высоковольтных импульсов
- Невысокая активная мощность — 600 Вт
- Нет вольтметра и дисплея
- Нарекания на громкие щелчки реле
- Нет задержки запуска и функции «байпас»
- Ощутим запах пластика
Гибридные и электромеханические стабилизаторы
РЕСАНТА ACH-1000/1-ЭМ
Электромеханический стабилизатор высокого класса с рабочим мощностью 1 кВт.
Электромеханический стабилизатор для небольшого энергопотребления гарантирует стабильное напряжение в сети. Прибор выравнивает поступающий ток, устраняет скачки и колебания напряжения, обеспечивая постоянные 220 В на выходе. Панель управления включает электронный вольметр и кнопку включения.
Прибор охлаждается за счет воздуха, проходящего через вентиляционные отверстия.
Характеристики РЕСАНТА ACH-1000/1-ЭМ:
- тип – электромеханический;
- мощность полная/активная – 1000 В*А/1000 Вт;
- напряжение на входе – 140-260 В;
- выходное напряжение – 216-224 В;
- погрешность стабилизации – 2%;
- время срабатывания – 10 мс;
- розетки – 1;
- температурный диапазон – 0°С…+45°С;
- степень защиты – IP20;
- Функции защиты: от короткого замыкания, перегрева, избыточного/недостаточного напряжения.
Стабилизатор ACH-1000/1-ЭМ эффективен при работе в сети с продолжительными скачками напряжения, но без частых колебаний. Минимальное допустимое значение – 190 В. При понижении напряжения до 140 В выходная мощность может уменьшиться на 50%.
- Приемлемая стоимость
- Погрешность стабилизации — всего 2%
- Цифровая индикация напряжения
- Автоматический предохранитель
- Удобная ручка для переноски
- Только 1 розетка
- Нет режима «байпас»
Энергия Hybrid СНВТ-1000/1
Гибридный агрегат объединяет элементы электронной и электромеханической стабилизации.
Гибридный стабилизатор напряжения Hybrid СНВТ-1000/1 использует электронный и электромеханический способ стабилизации. Эта модель обеспечивает синусоидальную форму выходного сигнала без искажений, с погрешностью стабилизации не более 3%.
При напряжении в сети от 144 до 256 вольт прибор функционирует как электромеханический аппарат. При критической величине напряжения (105-280 В) модель переходит на электронную стабилизацию.
Характеристики Hybrid СНВТ-1000/1:
- тип – гибридный;
- мощность полная/активная – 1000 В*А/800 Вт;
- напряжение на входе – 144-256 В;
- выходное напряжение – 213-227 В;
- погрешность стабилизации – 3%;
- время регулирования – 20 В/с;
- розетки – 2 без заземления, 1 с заземлением;
- температурный диапазон – -5°С…+40°С;
- степень защиты – IP20;
- Функции защиты от короткого замыкания, перегрева, помех, а также повышенного и пониженного напряжения.
Управление осуществляется кнопочным переключателем «ВКЛ/ВЫКЛ» и вольтметром со стрелочным указателем. Стрелочный измеритель точности отображения напряжения уступает цифровым, погрешность может составлять 5-10 В. Для обычных задач данных достаточно.
Гибридный стабилизатор СНВТ-1000/1 приспособлен для эксплуатации в России. Модель подходит для защиты котла отопления, насоса циркуляции, телевизора или холодильника.
- Приемлемая стоимость
- Высокая точность стабилизации
- Есть вольтметр и задержка запуска
- Широкий диапазон входного напряжения
- Высокий уровень КПД — 98%
- Аналоговый вольтметр — стрелочные индикаторы
- Нет обходной цепи «байпас»
- Гарантия — 1 год
SUNTEK СНЭТ-2000-ЭМ
Мощный стабилизатор с большим диапазоном входных напряжений.
Электромеханический стабилизатор высокой мощности с широким диапазоном входного напряжения. Модель СНЭТ-2000-ЭМ имеет микроконтроллер Holtek, что обеспечивает точность, надежность и стабильность работы.
Спереди располагается компактный дисплей с отображением напряжения, а также кнопка запуска. Устройство простое в установке. Быстрый запуск обеспечивается евровилкой для подключения к сети и розеткой для присоединения бытовой техники к стабилизатору.
Характеристики СНЭТ-2000-ЭМ:
- тип – электромеханический;
- мощность полная/активная – 2000 В*А/около 2000 Вт;
- напряжение на входе – 120-285 В;
- выходное напряжение – 213-227 В;
- погрешность стабилизации – 3%;
- скорость регулирования – 30 В/с;
- розетки – 1 с заземлением;
- температурный диапазон – -5°С…+40°С;
- степень защиты – IP20;
- Защита от короткого замыкания, перегрева, помех, а также от повышенного и пониженного напряжения, защиту от импульсных разрядов.
Модель SUNTEK СНЭТ-2000-ЭМ покрыта расширенной гарантией: три года полной гарантии и два года бесплатного сервисного обслуживания. Агрегат функционирует на полную мощность при входном напряжении не ниже 140 В.
Стабилизатор предназначен для газовых котлов, холодильников, маломощной офисной и бытовой техники, телевизионно-видео аппаратуры и климатического оборудования.
- Высокая мощность — 1600 Вт
- Цифровой вольтметр
- Защита от импульсных грозовых разрядов
- Качественная сборка гарантирует прочный корпус.
- Гарантия — 3 года
- Только 1 розетка
- Нет режима «байпас»
- Маленький дисплей
- Большой вес — 7.5 кг
Энергия Hybrid СНВТ-2000/1
Гибридная модель представляет собой сочетание электромеханических и релейных технологий.
Стабилизатор комбинированного типа применяет два метода: релейный и электромеханический (сервоприводный). Объединение этих технологий увеличивает рабочий диапазон напряжения: в крайних значениях стабилизатор работает по релейному принципу, а при напряжении 144-256 В – как электромеханический агрегат.
В модели Hybrid СНВТ-2000/1 функционируют блок плавного регулирования и блок электронного дискретного управления. Последний активизируется при экстремальных колебаниях напряжения в сети, диапазон критических значений составляет 105-280 В.
Характеристики Hybrid СНВТ-2000/1:
- тип – гибридный;
- мощность полная/активная – 2000 В*А/1400 Вт;
- напряжение на входе – 144-256 В;
- выходное напряжение – 213-227 В;
- погрешность стабилизации – 3%;
- скорость стабилизации – 20 В/с;
- розетки – 1 с заземлением;
- температурный диапазон – -5°С…+40°С;
- степень защиты – IP20;
- Функции защиты от короткого замыкания, перегрева и повышенного/пониженного напряжения.
При выборе устройства Hybrid СНВТ-2000/1 следует помнить о том, что розетки в модели отсутствуют. Стабилизатор подключается к электроприборам через клеммы. Такой вариант удобен при стационарном расположении устройства, так как переподключение к другим потребителям займет время.
- Активная мощность нагрузки — 1400 Вт
- Есть режим «байпас»
- Аналоговый вольтметр и световые индикаторы
- Высокая точность на выходе — ±3%
- Есть задержка запуска
- Нарекания на гул при повышенном напряжении в сети
- Указатели сигнализируют о напряжении и токе выхода.
- Нет розеток
IEK СНИ1-0.5
Недорогой стабилизатор с малой мощностью, работающий по принципу электромеханики.
На пятом месте — доступный по цене электромеханический стабилизатор от IEK. Серия СНИ оснащена четырьмя уровнями защиты: от перегрева трансформатора, короткого замыкания, перегрузок, а также от высокого или низкого напряжения.
Агрегат имеет компактные размеры (19*13*17 см). На его передней панели расположены световые индикаторы, кнопка запуска и вольтметр.
Характеристики IEK СНИ1-0.5:
- тип – электромеханический;
- мощность полная/активная – 500 В*А/500 Вт;
- напряжение на входе – 160-250 В;
- выходное напряжение – 213-227 В;
- погрешность стабилизации – 3%;
- время срабатывания – 5000±2 мс;
- розетки – 2;
- температурный диапазон – -5°С…+40°С;
- степень защиты – IP20;
- Защита от короткого замыкания, перегрева, помех, а также от повышенного или пониженного напряжения.
Модель ИЭК СНИ1-0.5 предназначена для установки на полу. Для удобной транспортировки имеется ручка, расположенная сверху корпуса. В комплект поставки входит запасных предохранителей и щетка для автотрансформатора.
- Низкая стоимость
- Есть задержка запуска
- Возможность эксплуатации при низкой температуре — до -5°С
- Понятный интерфейс управления
- Высокая точность стабилизации
- Невысокая мощность нагрузки
- Нет режима «байпас»
- Длительность реагирования
- Не показывает величину выходного напряжения
Критерии выбора при покупке прибора
Не все котлы подходят для подключения к недорогому стабилизатору. При подборе стабилизатора напряженияПри подключении учитывайте характеристики оборудования, так как иногда срабатывание встроенных предохранителей может привести к его неработоспособности.
Подробно разберем все ключевые технические характеристики стабилизатора.
Максимальная мощность нагрузки
Инструкции к сетевым фильтрам (СН) обычно сообщают производительность оборудования в Вольт-Амперах (ВА). Множество потребителей путают этот показатель с Ваттами. Устройство мощностью 500 ВА не гарантирует нормальную работу оборудования с потребляемой мощностью 0,5 кВт.
В обычном режиме работы бытовые котлы квартир расходуют до ста пятидесяти ватт.

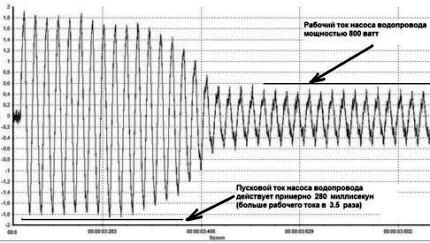

При активации запускаются два процесса, существенно повышающие силу тока.
- зарядка конденсаторов электронной платы;
- запуск электродвигателя отопительного насоса.
Из-за этих двух явлений нагрузка на стабилизатор в первые 0,1-0,4 секунды возрастает в 3-5 раз до 450-750 ВА. Образовавшиеся пусковые токи система может принять за короткое замыкание, из-за чего устройство отключат по защите.
Лучшим вариантом СН для газового котлаМощность модели составит пять раз больше потребностей котла.
В случае непонимания инструкции возможны два варианта развития событий:
- Котел не запускается, требуется замена стабилизатора на более мощный.
- Постоянная работа СН в режиме перегрузки выведет его из строя быстро.
Поэтому покупать стабилизатор напряженияМощность отопительной системы должна быть завышена на 3-5 раз. При учёте энергопотребления большинства котлов это не станет большой затратой, но предоставит защиту от многих сложностей.

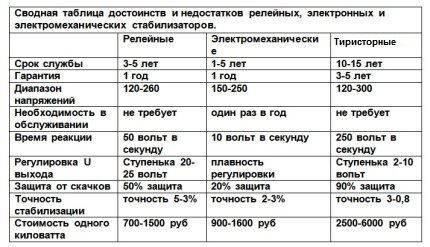

Скорость стабилизации напряжения
Выравнивание напряжения в стабилизаторах происходит не мгновенно. Важно, чтобы время задержки не ухудшило работу котла, поскольку даже кратковременный импульс с напряжением 260-270В может повредить электронику.
Сервоприводные СН (10-40В/сек) характеризуются наименьшей скоростью работы, поэтому не могут гарантировать защиту электронной платы от критичных скачков напряжения.
Релейные стабилизаторы быстро устраняют скачки напряжения в течение 0,1–0,2 секунды, что обеспечивает защиту котла от неполадок.
Тиристорные стабилизаторы позволяют устранить напряжение со скоростью 10-20 миллисекунд, что делает их незаметными для электронной схемы. Такие стабилизаторы считаются оптимальным вариантом.
Рабочий диапазон напряжений
Большинство даже недорогих стабилизаторов имеют рабочий диапазон напряжения 140-160 до 250-260 Вольт. При более низком напряжении в сети стоит обратиться в обслуживающую электросети организацию. Если входные параметры выходят за указанные пределы, срабатывает защита, и стабилизатор отключается.
Вечерние часы часто характеризуются снижением напряжения в частных домах до 170-180 Вольт, что обуславливает необходимость в приобретении стабилизаторов. систем отопленияРекомендуется выбирать загородные дома с рабочими параметрами, не ниже указанных.
Температура окружающего воздуха
Сервоприводные стабилизаторы крайне неблагоприятно реагируют на отрицательные температуры из-за обледенения обмоток трансформатора, по которым перемещается токосъемник. Вследствие этого под нагрузкой могут формироваться значительные токи, способные расплавить медную проволоку и вызвать короткое замыкание.
При монтаже СН в мороз необходимо изучить инструкцию и уточнить температурные границы эксплуатации оборудования.
Другие некритические параметры
При выборе стабилизатора напряжения стоит обратить внимание на дополнительные параметры устройства.
- точность стабилизации напряжения:
- возможность крепления СН на стену;
- наличие заземления;
- количество встроенных систем защиты.
Нестабильность напряжения до 10 % не повлияет на работу газового котла. Электронные платы оборудования оснащены собственными небольшими стабилизаторами.
Для остальных устройств напряжения в 200 или 240 В достаточно для стабильной работы. Оптимальным вариантом всё же остаётся 220 В с малыми отклонениями.

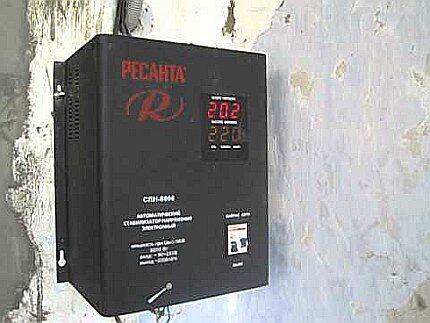

Для установки прибора на стену можно построить маленькую полку, но более подходящим вариантом станут специальные крепления. В случае необходимости настенного монтажа СН рекомендуется покупать модели с соответствующими креплениями.
Защита оборудования от перепадов напряжения должна сочетаться с предосторожностями от рисков, которые может представлять сам стабилизатор.
В связи с этим, СН необходимо оснастить защитными системами от подобных воздействий.
- перегрев;
- перегрузка;
- Выходное напряжение выходит за пределы допустимых показателей.
- короткое замыкание.
Чем надежнее конструкция, тем ниже риск поломки подсоединенных устройств. Важно также учитывать стоимость прибора, однако это значение варьируется в зависимости от нескольких факторов.
Производители стабилизаторов напряжения
Рассматривать продукцию по стабилизации напряжения от всех производителей одновременно — задача не из легких, ведь далеко не каждый специализируется на всех типах. Большинство компаний работают в определенной сфере. Местные предприятия последние годы выпускают стабилизаторы не хуже зарубежных аналогов.
К числу ведущих производителей бытовых релейных СН относятся:
- Ресанта;
- Lider;
- Luxeon;
- Энергия;
- SVEN.
Хорошие электромеханические устройства выпускают:
- LogicPower;
- Luxeon;
- RUCELF;
- Ресанта;
- Solby.
Производство тиристорных стабилизаторов ведут компании:
- Volter;
- Luxeon;
- Lider;
- Штиль;
- Прогресс.
Существуют десятки производителей стабилизаторов напряжения, заслуживающих внимания. Продукция таких производителей доступна для покупки в магазине при отсутствии подходящих моделей упомянутых ранее компаний.
Выводы и полезное видео по теме
Видео поможет подобрать подходящий СН для газового котла.
Рекомендации по выбору стабилизаторов напряжения для котельных установок.
Видео №2. Функционирование и конструкция стабилизатора.

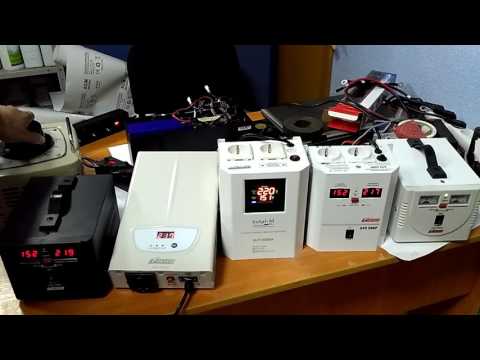

Видео 3. Тест пяти моделей стабилизаторов напряжения.
Покупатели стабилизаторов напряжения в первую очередь обращают внимание на цену. За одну и ту же стоимость можно купить прибор, который не подойдёт для работы с газовым котлом, и устройство, гарантирующее надёжную защиту подключённого оборудования долгие годы.
Чтобы не жалеть о расходах на стабилизатор, нужно учесть все описанные характеристики устройства при покупке.
Впишите свои комментарии в блок-форму ниже. Расскажите о выборе стабилизатора для своего газового котла. Поделитесь ценной информацией для читателей, задавайте вопросы и добавляйте фотографии на тему статьи.
