Выбор наилучшего дымохода для газового котла — сложная, но выполнимая задача. Желательно, чтобы конструкция была максимально простой в установке и эксплуатации, а также обладала высоким КПД. Всем этим требованиям удовлетворяет коаксиальный тип, установка которого может стать проблемой. Согласны?
В наших услугах помощь в освоении сложных вопросов. Сайт предоставляет посетителям детальную информацию о правилах монтажа коаксиального дымоотвода, подборе и обустройстве наилучшего варианта. Найти у нас можно ценные советы по декорированию участков каналов внутри домов.
В статье раскрыты правила установки коаксиального дымохода, а также предложены схемы для правильной сборки и монтажа. Фотографии и видеоролики подтверждают и расширяют информацию.
Принцип работы и устройство
В семействе устройств для отвода продуктов сгорания коаксиальный дымоход выделяется своей конструкцией. Это современное решение значительно эффективнее и безопаснее обычной дымоходной трубы. Такая система идеально подходит для котлов с закрытой камерой сгорания.
Для изготовления коаксиального дымохода требуется две трубы разного диаметра. Внутреннюю трубу необходимо поместить внутрь внешней. Внутреннюю сторону широкой и внешнюю сторону узкой трубы соединяют перемычками, обеспечивая совпадение центральных осей труб. Дымоход готов.
В действительности такая конструкция гораздо удобнее и надёжнее приобрести, чем соорудить самостоятельно. Цена коаксиального дымохода окажется большей по сравнению с ценой простой трубы из нержавеющей стали, однако затраты полностью оправдаются.

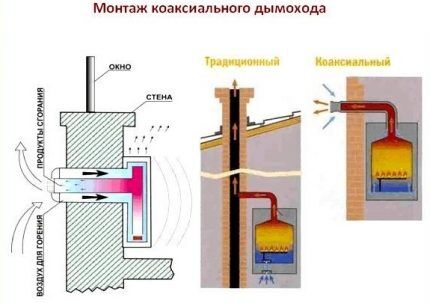

Двойная труба служит для одновременного выполнения двух задач: по узкой внутренней трубке отводятся продукты сгорания из топки котла, а через пространство между внутренними и внешними стенками в камеру сгорания поступает воздух — кислород, требуемый для горения топлива.
Такой подход обладает многими достоинствами. В качестве замены коаксиальному дымоходу выступает традиционный дымоход с дополнительным форсированным поступлением воздуха в камеру сгорания.
В данном случае воздух забирается из помещения с котлом. Коаксиальный дымоход обеспечивает приток воздуха с улицы и его подачу непосредственно в топку.
В работающем котле по внутренней трубке дымохода вверх движутся горячие остатки сгорания, а вниз поступает поток свежего воздуха.
Поступление воздуха в камеру сгорания уже в нагретом состоянии повышает КПД котла, так как нет необходимости тратить энергию на подогрев воздушных масс. Температура наружной поверхности коаксиального дымохода при этом заметно ниже, чем при использовании стандартной трубы, что делает конструкцию более безопасной.
Одно из достоинств коаксиального дымохода — простота монтажа. монтаж котла, потому что не придется устанавливать систему принудительной вентиляцииКроме того, данному типу конструкций предъявляются иные требования, чем .. традиционным дымоходамСистема для удаления продуктов сгорания компактна.
Коаксиальные дымоходы подходят как для газовых котлов, так и для устройств, работающих на жидком или твердом топливе. Трубы различаются по диаметру, что упрощает выбор подходящей модели для каждого котельного агрегата.
Монтаж обычного дымохода в готовом доме — дело не простое. установка дымоходаПроектом не предусмотрено устройство дымохода, поэтому приходится проводить его через перекрытия и кровлю или выводить за пределы здания.
Мощное строение может вызвать трудности как в пределах сооружения, так и за его пределами. Однако коаксиальные конструкции более просты и компактны. Выведение такого дымохода на наружную стену выглядит сдержанно, не портит внешний облик дома.
Особенности монтажа коаксиальных дымоходов

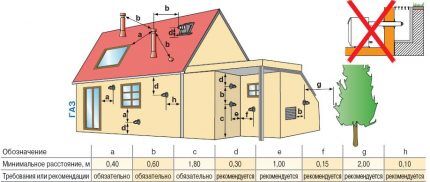

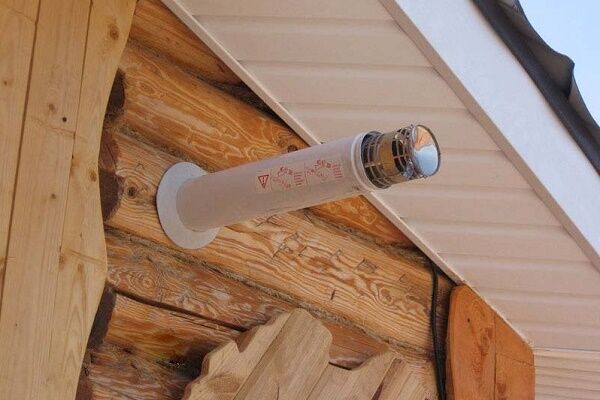

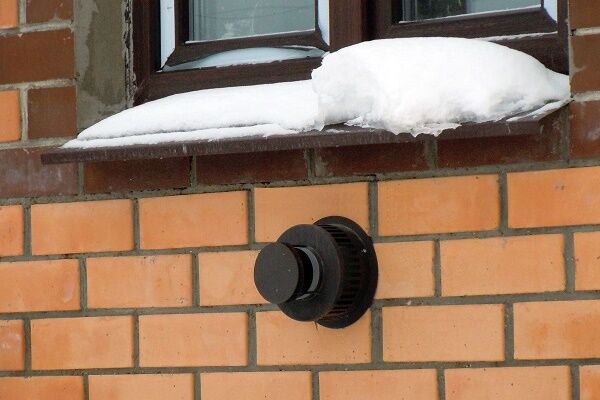

Установка дымоходов данного вида может осуществляться в горизонтальном или вертикальном направлении. Горизонтальная установка предпочтительнее из-за простоты монтажа и меньшей занимаемой площади.
- Поверхность земли должна находиться как минимум на расстоянии двух метров от трубы, расположенной снаружи здания.
- Трубу следует размещать на расстоянии не менее полуметра от окон, дверей, вентиляционных проемов и подобных объектов по горизонтали.
- Точно такой же интервал нужно соблюсти и по высоте.
- Расстояние от вентиляционного канала до окна должно быть не меньше одного метра, если окно находится выше канала.
- Перед коаксиальной трубой необходимо обеспечить открытое пространство площадью не менее полутора квадратных метров: стены, забор, столбы и аналогичные предметы не должны находиться поблизости.
- Без прибора для сбора конденсата трубу коаксиального дымохода нужно установить с наклоном вниз.
- Уклон может быть от 3 до 12 градусов.
- Дымоходный канал нельзя выводить не наружу, а в другие помещения: подъезды, подвалы, тоннели, арки и подобные конструкции.
- Между элементами дымохода и газовыми трубами должно быть расстояние не менее 20 см, если они идут рядом.
Когда выход трубы коаксиального дымохода находится под балконом или навесом, требуется учитывать следующее.
Представьте воображаемую окружность на плоскости, перпендикулярную стене. Её центр – точка стыка навеса со стеной, а радиус равен длине навеса или балкона.
Для выхода за пределы условной границы трубу дымохода следует вывести за ее пределы. Чем ближе расположено отверстие для дымохода к навесным конструкциям, тем дольше должно быть ее наружное участки.
Горизонтальная схема монтажа коаксиального дымохода имеет максимальную длину три метра по общему правилу. Исключение составляют некоторые модели дымоходов Ferroli, длина которых может достигать четырех или пяти метров.

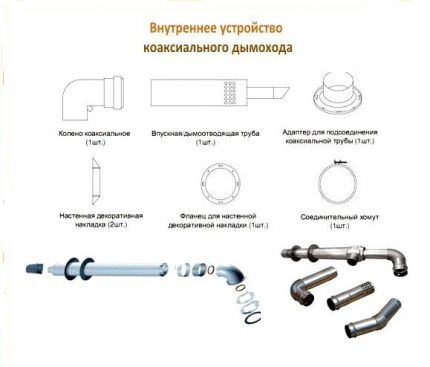

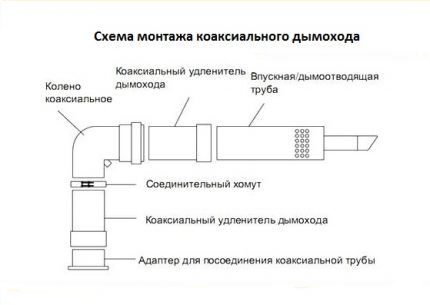

Для установки коаксиального дымохода потребуются материалы, выбор которых зависит от его местоположения, но обычно включает следующие элементы:
- собственно трубы дымохода;
- Соединитель для котла и дымохода.
- колено, тройник и т.п.;
- Хомуты-обжиматели обеспечивают прочное соединение деталей.

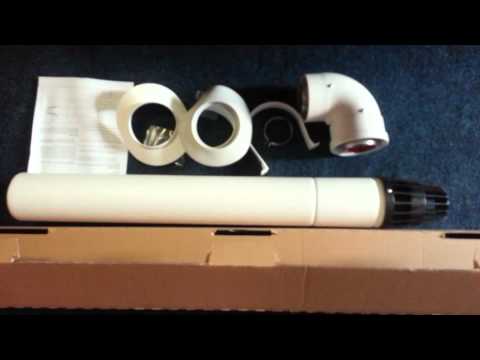

Комплект поставки коаксиального дымохода содержит все детали для монтажа. Для прокладки трубы через стену, перекрытие или крышу требуется применение огнестойких прокладок. Такой подход исключит перегрев и воспламенение соседних с дымоходом материалов.
В стене формируют отверстие и устанавливают туда гильзу из асбоцементной трубы. Места между поверхностью коаксиальной трубы и гильзой заполняют асбестовым шнуром. Все составные части коаксиального дымохода должны производиться промышленным способом и отвечать установленным нормам.
Избегайте использования собственных конструкций даже для переходников. Некоторые умельцы пытаются увеличить длину труб, применяя уплотнительную ленту и высокотемпературный герметикЭтот вариант небезопасен и не может быть оправдан.
Основные требования к установке

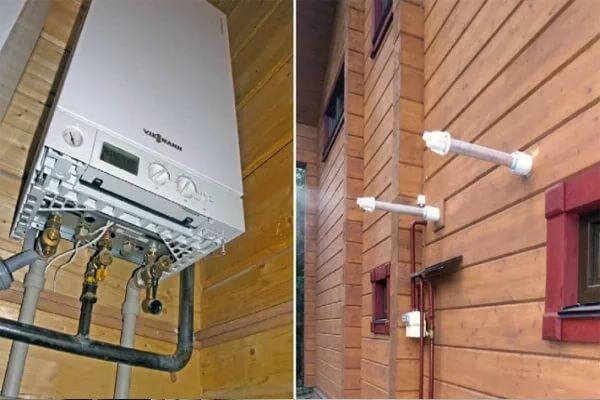

Направление установки – горизонтальное или вертикальное – определяется особенностями помещения для монтажа котла. Между котлом и стеной, куда выходит коаксиальный дымоход, не должны находиться посторонние предметы; это необходимо для безопасности.
Места выхода трубы дымохода из стены и патрубка котла должны быть разделены не менее чем на 1,5 метра по вертикали. Труба должна иметь небольшой уклон — примерно 3 градуса — для оттока конденсата с ее поверхности.
Следующий важный параметр — диаметр трубы и патрубка котла.
Размеры должны совпадать. Нельзя устанавливать трубу, диаметр которой меньше размеров отводящего патрубка нагревательного прибора.
Перед монтажом нужно тщательно прочитать технический паспорт. устройство котлаЧтобы быть уверенным в соответствии размеров патрубка и дымохода установленным нормам, необходимо проверить их. Патрубок котла может находиться как сверху, так и сбоку. Верхнее расположение патрубка обычно считается более удобным для монтажа.

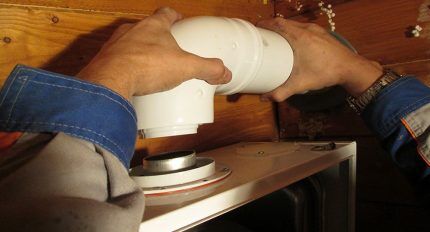

Для соединения трубы дымохода применяют переходники: тройник, колена или отрезок стандартной трубы. Внутри переходника не должны быть помехи для движения газов и воздуха.
При удлинении коаксиальной трубы необходимо обеспечить герметичность стыков. С этой целью применяют обжимные хомуты. Точно таким же способом соединяются переходники, коленки и другие компоненты дымохода.
Конструкции с количеством колен более двух не рекомендуется использовать. Длина коаксиального дымохода из отдельных секций разных направлений не должна превышать трех метров.
При монтаже коаксиального дымохода нижние части устанавливают внутри верхних. жестко фиксируют хомутамиЭтот метод соединения обеспечивает высокую тягу. Части необходимо входить друг в друга на глубину, превышающую половину диаметра по стандартам для коаксиальных дымоходов.
Чтобы обеспечить прочность, выход трубы из наружной стены заполняют монтажной пеной. Сверху размещают декоративные решетки, делая монтаж более эстетичным. Крепление решетки можно осуществить с помощью клея, например, жидких гвоздей.

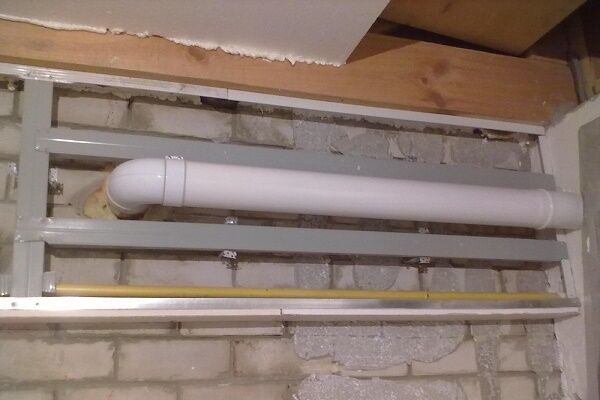

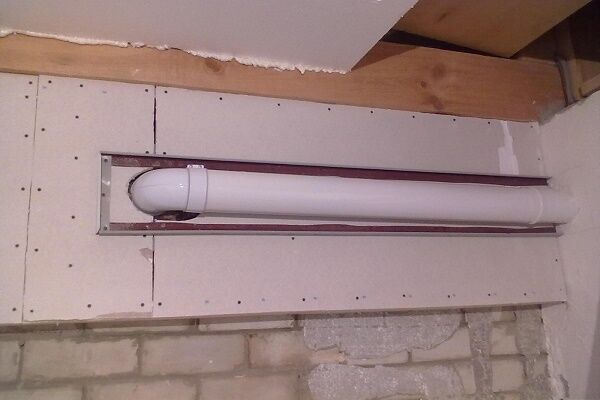

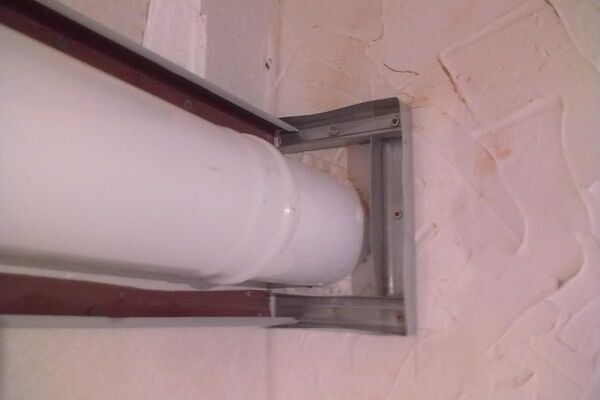

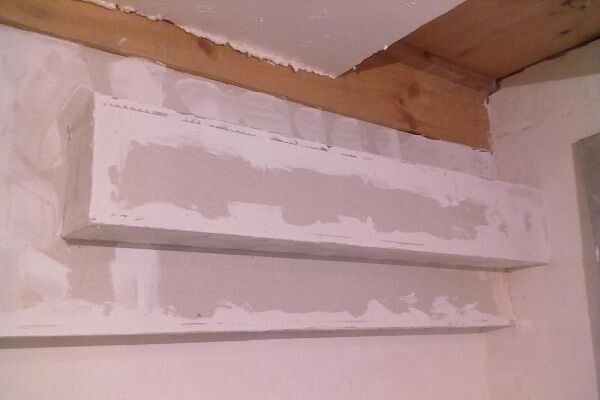

Внутри здания часть коаксиальной дымовой трубы можно спрятать в коробе из гипсокартона.

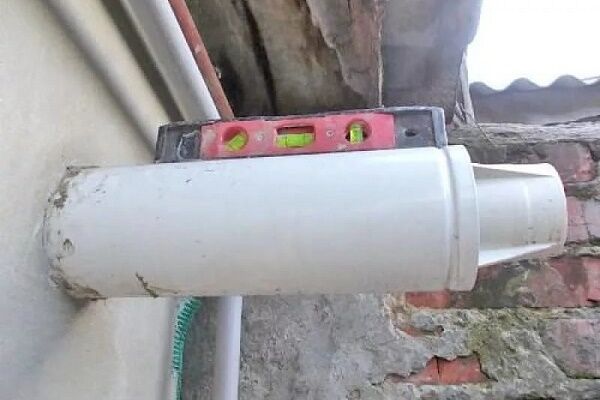

Проблема неправильного уклона
Существует дискуссия о направлении уклона трубы коаксиального дымохода: некоторые специалисты считают, что конденсат должен стекать к котлу, другие советуют делать уклон в обратную сторону для отвода влаги по трубе на землю. В обоих случаях приводятся убедительные доводы.
Вариант с движением капель конденсата подальше от котла кажется логичным. Топка защищена от излишней влаги, которая остается за пределами дома и растворяется в окружающей среде естественным образом. Так происходит до тех пор, пока температура воздуха не опустится ниже нуля.

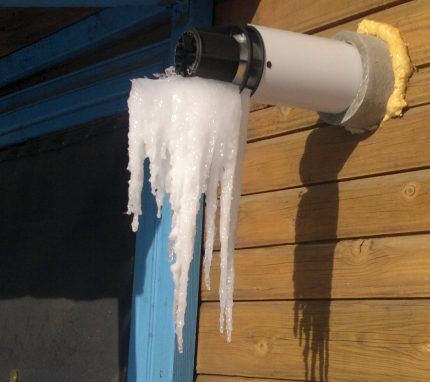

С наступлением морозов на наклонной коаксиальной трубе капли конденсата замерзают, создавая ледяную корку. Обледенение может быть заметно как снаружи дымохода, так и между двумя трубами коаксиальной системы.
Такое происходит из-за низкой температуры внешнего контура дымохода этого типа: недостаточно для быстрого таяния наледи. Ледяные отложения мешают нормально поступать воздуху в топку и эффективно удалять продукты сгорания.
Такое устройство работает менее эффективно. Длительная эксплуатация котла при замерзании коаксиального дымохода может вызвать серьезные поломки оборудования. В теплых районах, где зимой практически нет заморозков, коаксиальный дымоход можно установить с наклоном вниз.
В остальном случаев советуют наклонить трубу к котлу, что совпадает с рекомендациями производителей подобных устройств.
Что же касаемо конденсата, то в таком случае его стечь к отопительному устройству.

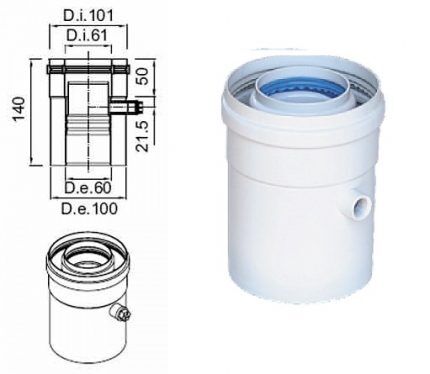

Установка специальной емкости для сбора конденсата — простое решение. Такой конденсатосборник — небольшое устройство, эффективно справляющееся со своей задачей. Утепление дымохода также может частично решить проблему промерзания, но не гарантирует стопроцентной защиты.
Некоторые мастера полагают, что замерзание конденсата в коаксиальном дымоходе с наклоном вниз возможно предотвратить путем укорачивания внутренней трубы, но специалисты не советуют проводить подобные изменения без специальной подготовки.
Об ледяном покрытии коаксиального дымохода есть ещё одно мнение: чем шире диаметр трубы, тем меньше вероятность замерзания конденсата. Пока мастера спорили об оптимальном уклоне, производители выпустили специальный комплект.

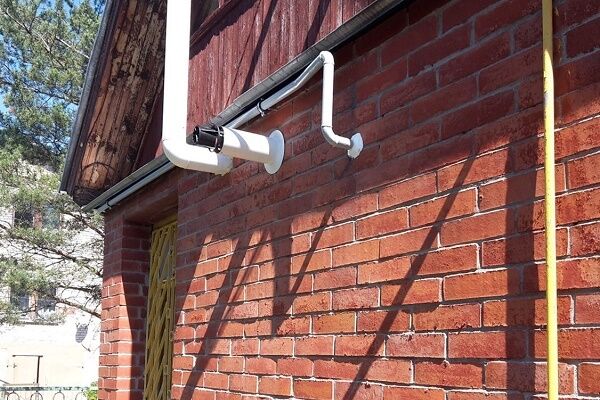

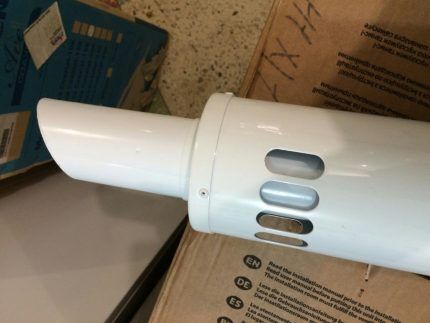

Конструкция выдерживает обледенение и создана для работы в суровых российских зимних условиях. Устройство имеет удлиняющую насадку для трубы, отвечающей за отвод газа (внутренней). Внутри насадки находится узкая защитная спираль. При этом отверстия для забора воздуха по краю наружной трубы находятся снизу.

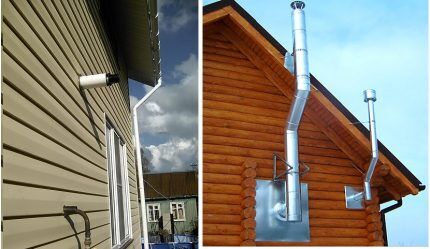

Критерии отбора горизонтальной или вертикальной конструкции
Не всегда просто выполнить все требования горизонтального монтажа коаксиального дымохода. Сложности могут возникнуть в небольшом помещении, где установлен котел. Проблемой также может стать наружная сторона здания, например, при близости окон друг к другу.
Иногда расстояние до соседних построек слишком мало для нормальной работы коаксиального дымохода. Если при горизонтальной установке выполнить все условия невозможно, лучше установить трубу вертикально, проведённую через крышу.

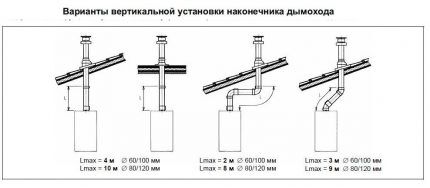

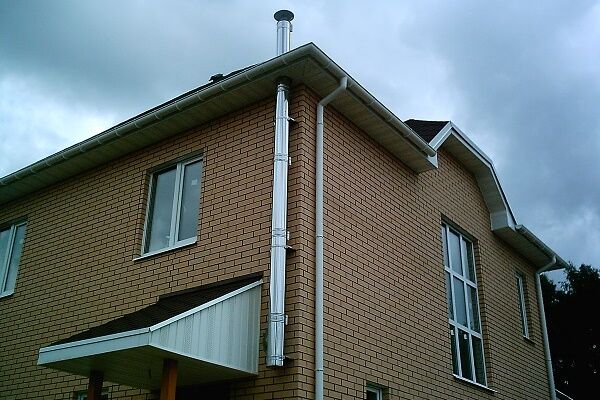

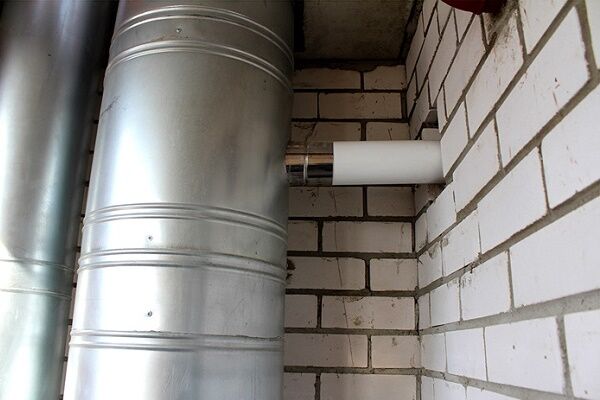

При вертикальном монтаже коаксиального дымохода, как и при установке традиционной трубыКронштейны применяются для фиксации конструкции в заданном месте и с безопасным отступом от стен.

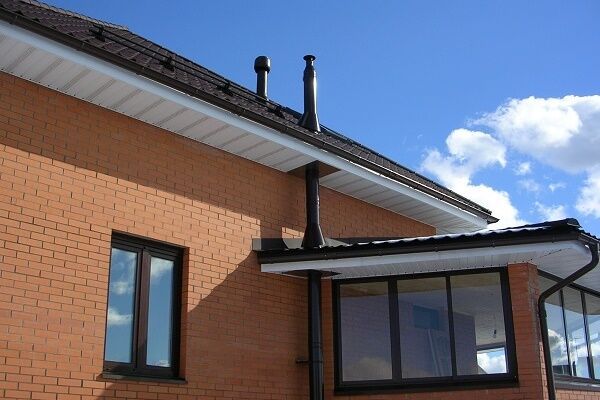

Выведение коаксиального дымохода через кровлю требует повышенного внимания к пожаробезопасности. Для этого применяют изоляционные патрубки и огнеупорную изоляцию.
Для изоляции дымохода от предметов и материалов применяют защитные кожухи. Воздушный зазор оставляют между коаксиальной трубой и перекрытием, а место выхода трубы через кровлю тщательно герметизируют. Стык трубы и кровли закрывают плотным защитным кожухом.
Устройство хорошей вентиляции
Нагревательный прибор с закрытой камерой сгорания и коаксиальным дымоходом может создать впечатление, что вентиляцию коттеджа можно не контролировать. Действительно, воздух для топки поступает извне, а продукты сгорания удаляются по герметичному каналу.
В помещении с установленным котлом вентиляция всё же необходима. Нормальный воздухообмен помогает поддерживать оптимальную влажность, которая предотвращает коррозию и защищает оборудование.
Также важно помнить о том, что любая система может подвергаться деградации с течением времени. Если в котельной установлены хорошая вентиляцияВ случае неполадки небольшое количество угарного газа выйдет из помещения само собой, уменьшив вероятность случайного отравления.
Выводы и полезное видео по теме

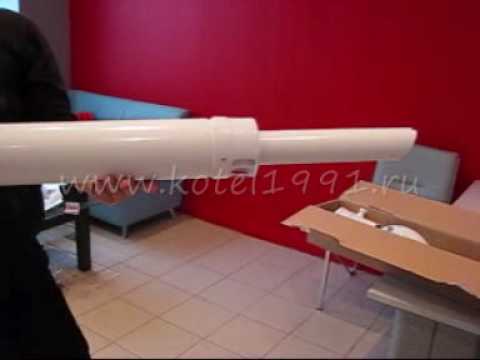

Видео #1 демонстрирует устройство коаксиального дымохода, принцип его работы и особенности монтажа.
Видео номер два демонстрирует полный набор комплектующих для коаксиального дымохода от производителя.
Видео номер три. Обзор комплекта с коаксиальным кабелем и защитой от обледенения.
Коаксиальный дымоход — практичное и легко монтируемое приспособление, способное значительно повысить комфорт проживания в доме. Однако для эффективной работы такого дымохода необходимо следовать нормам и правилам при монтаже.
В ходе знакомства с материалом появились вопросы или вы обнаружили недочеты? Хотите поделиться собственным опытом сборки и использования коаксиальной дымовой трубы? Пожалуйста, размещайте комментарии в блоке под статьей. Оставляйте посты со своим мнением и фото на эту тему.
