Задача отопительной системы — поддерживать в доме комфортную температуру для проживания. Правильно спроектированная обвязка пеллетного котла обеспечивает равномерное распределение тепла по дому и защищает оборудование от повреждений и перегрева.
Лучше поручить эту задачу профессионалам. Но при помощи специалистов и изучении принципов подключения отопительного устройства её можно выполнить самостоятельно. Задумываетесь?
В статье представлены различные схемы обвязки с указанием преимуществ и недостатков каждой. Также даны рекомендации по выбору отопительных систем. Подробная инструкция по подключению и эксплуатации котлов также доступна.
Что такое обвязка котла?
Обвязка — это всё, что находится между радиаторами отопления и котлом. Многие домашние мастера не обращают на неё должного внимания, собирая без учёта нормам и советов специалистов.
Хорошо спроектированная обвязка способна разрешить много проблем.
- Давление в системе никогда не будет больше предельного уровня.
- Окалина, шлак, песок и аналогичные отходы, присутствующие в воде, будут устранены.
- Избыточное тепловое увеличение будет уравновешено.
- Позволяет подключать к системе несколько контуров.
- В теплоносителе будет выведен воздух, растворенный в нём.
- Автоматическое включение бойлера и накопление горячей воды способствуют экономии.
Пеллетные котлы не всегда обладают высокой автономностью работы, но правильная прокладка трубопроводов может повысить эффективность их использования.
Особенности работы пеллетных котлов
Котлы, работающие на спрессованных древесных гранулах, появились не так давно. С момента появления их оценили миллионы покупателей.
Без возможности монтажа газового оборудования целесообразен выбор другого варианта. пеллетного котла.
Плюсы этого типа теплогенераторов таковы:
- АвтономностьС блоком управления и системой автоматического включения горелок достаточно заправить топливом один раз на 2-4 недели.
- БезопасностьМногоступенчатая защита пеллетных котлов предотвращает взрыв трубопроводов и пожары.
- ЭффективностьЭффективность техники обычно составляет от 87% до 97%.
- Дешевизна обслуживанияПеллеты имеют доступную цену, и чистку зольника требуется проводить не чаще одного раза в месяц.
- ДолговечностьАгрегаты служат не менее 25 лет.
- КомпактностьМодели обычно невелики по размеру.
Преимущества данного отопительного оборудования очевидны, поэтому оно столь быстро стало популярным в Европе и Америке.
Широкому использованию котлов, работающих на древесных гранулах, препятствует их высокая цена. Не все могут позволить себе сразу купить котел, горелку и необходимое оборудование.
Возможные варианты движения жидкости
Множество схем существует, но все разделяются на две группы по способу перемещения теплоносителя по трубам. Выбор конкретной схемы зависит от того, применяется ли в системе естественная или принудительная циркуляция.
Особенности естественной циркуляции
Самым простым и недорогим вариантом является обвязка котла, работающая за счёт движения теплоносителя по трубам. Такую схему может реализовать даже человек без опыта, затратив минимум времени.
Особенность системы отопления с естественной циркуляцией Работа основана на принципе исключения насоса. Движение жидкости обусловлено естественным перемещением, где холодная среда толкает более тёплую и менее плотную.
Среди достоинств такого подхода:
- низкую стоимость монтажа;
- дешевизну обслуживания;
- простоту установки;
- Быстро вернуть системе работоспособность после выявления неисправностей.
Система естественного движения жидкости имеет свои минусы. Ее возможно использовать лишь в одноконтурных системах и она эффективно работает только в небольших домах.
Вариант с принудительной циркуляцией
Большинство людей предпочитают системы отопления, основанные на … . циркуляционный насосЭта схема привлекательна своей простотой, универсальностью и практичностью.
Но даже несмотря на уникальные преимущества, схемы с принудительной циркуляцией Теплоносители имеют несколько важных недостатков.
- дороговизна монтажа Цена насоса обычно находится в диапазоне от 150 до 160 долларов.
- сложность реализации Схема включает много элементов, что усложняет ее воплощение.
- необходимость балансировки Все части системы отопления дома должны находиться в правильной посадке относительно друг друга.
- зависимость от наличия электроэнергии Для работы отопительного насоса требуется подача электрического тока.
При построении отопительной системы для сооружения с несколькими контурами лучше применять способ с активным циркуляцией теплоносителя.
В этой ситуации основным показателем эффективности работы системы является мощность котла. Недостаточная мощность не позволит оборудованию нагрева достаточно большой объёма теплоносителя.

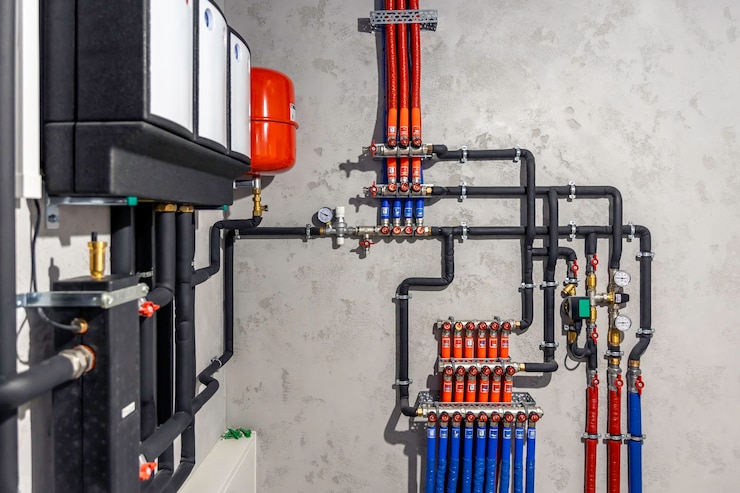

Подключение котла при наличии коллектора
Две представленные схемы существуют уже давно.
В зависимости от метода сборки контура, различают тройниковые, коллекторные и смешанные схемы.
Сегодня первый вариант медленно уступает место более современным — коллекторным системам. Их ключевое достоинство — высокая результативность. Однако реализация такого варианта требует значительных затрат.
Этот тип установки включает монтаж специального резервуара за твердотопливным котлом. коллектора для отопленияК системе отопления здания крепятся каждую трубу, радиатор и каждый кран.
Коллектор размещается в подготовленном шкафу и получает нагретую от котла воду непосредственно после нагрева. После этого теплоноситель направляется по трубопроводу.
Достоинства этой схемы очевидны:
- Каждый обогревательный контур можно регулировать индивидуально.
- В любой точке системы отопления стабильно поддерживается водяное давление.
- От одного радиатора к коллектору подходит лишь одна труба, вследствие чего её диаметр может быть меньше.
Достичь такого уровня комфорта будет недешево. Для каждого элемента системы отопления потребуется отдельная труба.
Вследствие этого потребуется увеличить бюджет, а также расход фитингов, труб и другой арматуры.
Основные этапы процесса подключения
Правильно проложенный трубопровод существенно повысит эффективность отопительной системы и сделает её эксплуатацию максимально безопасной. Поэтому перед покупкой труб или началом монтажа важно изучить все этапы работы.
Выбор оборудования и необходимых деталей
Для реализации схемы обвязки пеллетного котла необходимо подобрать детали и дополнительное оборудование. Купить рекомендуется качественные изделия у надежных производителей. Экономить не следует, так как это может привести к частым поломкам и сделать эксплуатацию отопительной системы небезопасной.
Для начала работы нужно приобрести следующие компоненты:
- Циркуляционный насосЕго задача — непрерывный поток теплоносителя по трубопроводам.
- Воздушные клапаныЭти элементы выводят воздух из системы, проникающий туда совместно с холодной водой.
- Расширительный бакЗдесь накапливается лишняя энергия, которая позже направляется в систему канализации.
- Коллектор — распределяет горячую воду по контурам.
- ГрязевикОсновная задача — очистка системы от различных загрязнений: шлака, песка, известкового налета и подобных образований.
- ГидрострелкаЭто устройство также называется гидравлическим разделителем. Его применяют для присоединения к контуру системы, где перемещается теплоноситель с отличными характеристиками.
Также понадобятся радиаторы отопленияДолжны быть изготовлены из металла или биметала. В настоящее время можно найти модели, прекрасно сочетающиеся с интерьером. Несмотря на высокую цену, прослужат несколько десятков лет.
Обвязка пеллетного котла
При наличии знаний и опыта монтажа отопительных систем подключение возможно выполнить самостоятельно. Важным моментом является строгое соблюдение рекомендаций производителя, изложенных в инструкции к конкретной модели котла на пеллетах.
Вначале монтируют пеллетный котел и подключают необходимые детали.
- Выбор помещения Для размещения агрегата необходимо прочитать инструкцию, предоставленную производителем. В ней содержатся подробные советы по организации помещения.
- Присоединение горелкиТип такого оборудования нужно будет выбрать при покупке вместе с котлом.
- Установка емкости для топливаПродаётся бункер в комплекте с обогревателем. Размер бункера определяет площадь, необходимую для размещения котельной.
- Подключение шнека — приспособления, отвечающего за подачу пеллет.
- Подключение пульта автоуправления Для непрерывного функционирования автоматических процессов требуется эта составляющая.
Процесс монтажа пеллетного котла состоит из нескольких шагов. Сначала необходимо определиться с местоположением коллектора, затем присоединить его к радиаторам.
Для этой цели применяют сантехническую арматуру с диаметром в один дюйм. Остальные отверстия распределителя закрывают заглушками.
Затем совершают следующие действия:
- Труба диаметром 1,25 дюйма, идущая от котла.
- Установка на входе распределительного патрубка.
- Врезка в контур или монтаж циркуляционного насоса После распределительного клапана устройство должно располагаться в горизонтальном положении по оси. Чтобы предотвратить попадание мусора и грязи извне, устанавливают сетчатый фильтр.
После завершения первого этапа можно установить дополнительные детали: датчики, расширительный бак и предохранительный клапан. Необходимо также организовать дымоход.
Установка расширительного бака
Повышение температуры вызывает увеличение объема теплоносителя, поэтому необходимо обеспечить ему достаточное пространство для предотвращения взрыва. Расширительный бак предназначен для приема излишков горячей воды и поддержания стабильного давления в системе отопления дома.
Новичку наверняка придут мысли о том, какой расширительный бак оптимальнее подобрать. Различные модели отличаются расцветкой и предназначением. Для отопления применяется красное оборудование.
При выборе расширительного бака Особое значение имеет его размер. Определения оптимального объема не составит труда. Для этого необходимо рассчитать потребление воды системой и прибавить к результату 10-12 %.
Предохранительный клапан: нужен ли он?
Основная функция этого элемента — предотвращение резких скачков давления в котле, что увеличивает его срок службы. При срабатывании элемента часть теплоносителя выходит из системы отопления, тем самым уменьшая давление.
При выборе запорной арматуры необходимо учитывать производительность котла и максимальную температуру воды, которую он подаёт. Рекомендуется приобретать модели, срабатывающие при повышении давления на 20-30% относительно рабочих параметров системы.
Входное отверстие предохранительного клапана должно быть таким же диаметром, как у трубы, или большего размера.
Существуют различные виды защитной арматуры. Перепускной клапанный механизм защиты — наиболее распространенная модель.
Предлагаются модели котлов, работающих на пеллетах и оснащенные встроенными . группой безопасности Без него система будет проще в сборке — не потребуется устанавливать манометр, предохранительный клапан и воздухоотводчик для отопительной линии.
Особенности подключения пеллетного котла
При покупке теплогенератора такого типа следует знать, что функция регулирования подачи тепла отсутствует.
Отсутствие электроэнергии останавливает циркуляционный насос, прекращая движение теплоносителя в системе. Для предотвращения роста давления и выхода системы из строя применяются аварийные схемы.
Для обеспечения максимальной безопасности эксплуатации твердотопливного котла нужно сделать следующее.
- Внедрение системы подачи холодной воды в оборудование в установленные сроки.
- В процессе эксплуатации сохранять закрытыми двери, смотровые люки и заливные патрубки отопительной установки.
- Для работы применять исключительно тот вид топлива, который рекомендовал изготовитель в руководстве по эксплуатации данной модели.
- Создать ещё одну аварийную линию.
Правильный монтаж оборудования на топливных гранулах позволяет сформировать автономную и с минимальным участием человека систему. За это потребуются дополнительные временные и финансовые ресурсы.
Правила монтажа дымохода
Работа котла сильно зависит от качества тяги в дымоходе.
При установке следует учесть диаметр дымохода, равный размеру выходного патрубка, и установить устройство для отвода излишков влаги.
Нельзя упускать из виду и колпак. При правильной установке он не закроет трубу и не создаст сопротивление воздушному потоку.
В большинстве случаев используют металлические трубы для организации дымоходаПоэтому нужно качественно утеплить и оборудовать люками для очистки — каждое колено оснастить ревизионной дверцей для удобного удаления сажи и продуктов сгорания.
Отопительное оборудование, работающее на пеллетах, требует правильного уровня тяги. Слишком слабая или сильная тяга недопустима.
Для предотвращения пожара в котельной при изменении направления тяги между бункером и котлом устанавливается гофротрубка из пластика. В случае обратной тяги пластик оплавится, и подача топлива прекратится.
Подключение и настройка оборудования
После реализации схемы обвязки и установки котла наступает этап его настройки и подключения. Его присоединяют ко всем коммуникациям: системе отопления и водопроводу.
Многие современные модели пеллетных котлов оснащены электрогорелками. Убедитесь, что котел подключен к источнику питания.
Подключение и настройка требуют максимальной внимательности. Нельзя полагаться на заводские настройки. С этими вопросами необходимо будет столкнуться при первом запуске отопительной системы, учитывая тягу дымохода, качество топлива и мощь оборудования.
Неверно выполненная настройка может спровоцировать целый ряд трудностей: снижение эффективности работы, увеличение расхода горючего, регулярные неисправности и другие негативные явления.
Из-за этого многие изготовители пеллетных котлов советуют доверить выполнение этих этапов специалистам из сертифицированных компаний.
Часто встречающиеся проблемы и ошибки
Низкая эффективность работы и частые отказы отопительных систем – результат неправильной установки оборудования.
Ошибка №1Недостаточный нагрев теплоносителя часто становится причиной возникновения проблем, в частности образования большого количества сажи.
Ошибка №2Неправильная настройка или недостаток предохранения от закипания воды составляют одну из самых частых проблем. Вследствие этого теплоноситель перегревается, что портит радиаторы, трубы и другую технику.
Ошибка №3Низкая эффективность отопительной системы может указывать на необходимость проверки герметичности. Важно оценить, насколько надежно изолированы котел и другие элементы системы.
Ошибка №4Часто домовладельцы отводят котельной лишь несколько квадратных метров. Это приводит к возникновению проблемы: обслуживание системы отопления становится затруднительным и потенциально опасным. этой статье.
Выводы и полезное видео по теме
Обзор первого видео о некорректно организованной системе отопления.
Видео второй по счету разбирает стандартный способ подключения твердотопливного котла.
Монтаж твердотопливного теплогенератора и бойлера, видео #3.
Пеллетные котлы считаются эффективным и удобным в обслуживании оборудованием. Для того чтобы система отопления полностью проявила свои достоинства и работала бесперебойно, к выбору арматуры, оборудования и реализации схемы обвязки нужно отнестись с ответственностью.
