Виды водяных насосов для отопления, характеристики и советы по выбору

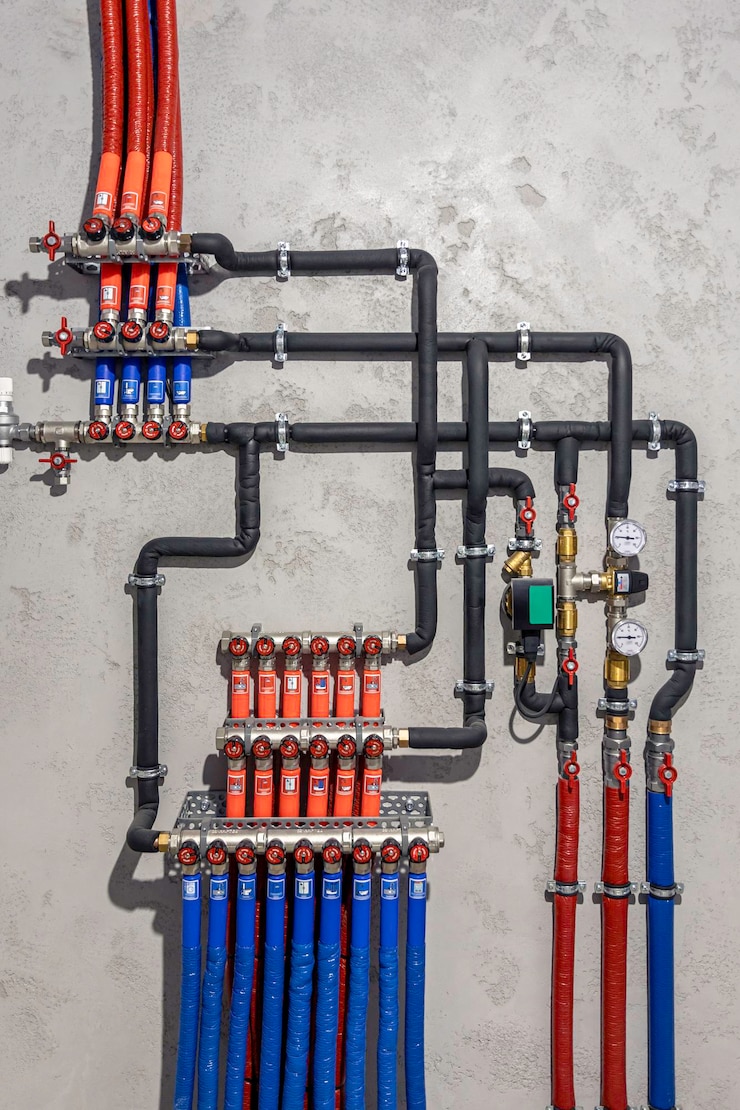

Гравитационные явления не всегда обеспечивают достаточную циркуляцию теплоносителя, особенно в сложных системах с несколькими кольцами. Для стимуляции движения теплоносителя используется водяной насос для отопления. Что это за оборудование? Об этом поговорим в статье.

Рассмотрим устройство, характеристики, типы и особенности маркировки водяных насосов. Подробно проанализируем преимущества циркуляционного оборудования и важные параметры для выбора.

Общее строение водяного насоса

Насос, устанавливаемый в систему отопления, создаёт поток теплоносителя в контуре. принудительной циркуляцией.

Он состоит из следующих базовых элементов:

• корпус с рабочей камерой;
• двигатель;
• крыльчатка;
• винт для спуска воздуха;
• клеммная коробка.

Клеммную коробку можно дополнить механическими и электронными устройствами для управления работой двигателя.

Простое устройство обеспечивает насосам высокую надежность, позволяющую им эффективно работать около 5-10 лет.

Виды насосов для отопительных систем

Современные циркуляционные насосы разделяют на два вида: «сухие» и «мокрые». Внутреннее устройство и схема работы у них несколько отличаются, но движение жидкости обеспечивается за счет циркуляционных процессов в системе. Некоторые модели оснащаются устройствами для автоматического регулирования работы.

Вариант #1 — приборы «сухого» типа

В конструкции сухого циркуляционного насоса теплоноситель не контактирует с ротором. Рабочее пространство изолировано от элементов двигателя специальными кольцами.

Их производят из следующих типов материала:

• графита;
• керамики;
• карбида вольфрама;
• нержавеющей стали;
• оксида алюминия.

«Сухой» насос функционирует за счёт вращения колеса внутри среды теплоносителя. Водоподающий канал расположен в центре главной камеры, а выводная система каналов — на её ободе.

Кружение лопастей рабочего колеса создает центробежные силы, качающие теплоноситель от центра корпуса к его границам. Работа такого циркуляционного насоса обеспечивает постоянный поток воды внутри него.

Достоинствами отопительных устройств сухого типа являются:

• высокий уровень КПД – 70-80%;
• минимальный гидроудар при запуске;
• Двигатель можно установить как по горизонтали, так и вертикально.
• Высокая мощность позволяет прокачивать значительные объемы теплоносителя.

Благодаря сочетанию экономичности и шумовой характеристики «сухие» насосы применяют в основном для систем отопления промышленных, офисных зданий и больших жилых комплексов.

У приборов подобного типа присутствуют следующие недостатки:

1. Шум высокий, мешает проживать в квартирах.
2. Уплотнительные диски требуют замены каждые 2-3 года.
3. При разгерметизации рабочей камеры существует высокий риск утечки теплоносителя.
4. Необходимость внешнего охлаждения двигателя.

Ввиду большой массы такое оборудование размещают на полу или крепят на кронштейнах.

Существуют два варианта конструкции «сухих» насосов.

1. МоноблочныйПрибор имеет единую конструкцию, где двигатель и металлический корпус соединены специальными креплениями.
2. КонсольныйК оборудованию можно подключить двигатель любой мощности при помощи специальных креплений.

Циркуляционные устройства без воды для отопления при надлежащем уходе служат дольше и всё чаще заменяют на рынке модели с мокрым ротором.

Насосы с мокрым ротором.

Циркуляционный прибор с ротором мокрого типа работает так же, как и «сухой»: вращающаяся крыльчатка переносит теплоноситель из центра рабочей камеры к её периферии, где он затем поступает в каналы для отвода.

В «мокром» насосе ротор соприкасается с теплоносителем, обеспечивающим охлаждение двигателя. Эти устройства нельзя эксплуатировать без теплоносителя, так как быстро перегреваются и разрушаются.

Части оборудования обычно размещают в одном корпусе, формируя единое целое. Из-за этого при выходе из строя отдельных деталей не производят замену, а приобретают новый насос.

Достоинства агрегатов с «мокрым» типом ротора.

• бесшумность работы;
• компактные размеры;
• незначительное потребление электроэнергии (30-50 Вт);
• длительность работы без обслуживания;
• относительно небольшая стоимость;
• простота установки.

Потребители могут с легкостью выбрать оборудование во время монтажа системы отопления благодаря тому что устройства часто интегрируют прямо в конструкции бытовых котлов.

У отопительных приборов подобного рода есть и недостатки.

• конструкционные ограничения по максимальной мощности;
• низкая ремонтопригодность;
• маленький КПД (40-60%);
• Требуется точное горизонтальное положение оси двигателя.

С малой мощностью «мокрые» насосные машины применяют главным образом в системах отопления квартир и малоэтажных домов.

Преимущества циркуляционных приборов

До 1990 года отопительные системы частных домов проектировались и строились преимущественно без насосов. Теплоноситель перемещался по трубам самотеком, а его циркуляция обеспечивалась конвекционными потоками жидкости при её нагревании в котле. В настоящее время все еще используют системы с естественной циркуляцией, хотя не так часто.

В настоящее время транспортировку теплоносителя осуществляют водяные насосы. У таких насосов есть несколько преимуществ:

1. Котел функционирует с меньшей нагрузкой из-за снижения разницы температур между подающей и обратной трубой.
2. Тепло равномерно распределяется по помещениям благодаря одинаковому температурному режиму теплоносителя на всем протяжении отопительных контуров.
3. Регулирование температуры теплоносителя осуществляется быстро.
4. Быстрое нагревание системы отопления при запуске холодного котла.
5. Нет нужды в трубах с наклоном к котлу для естественного движения теплоносителя.
6. Использование тонких труб позволяет экономить внутреннее пространство квартиры.
7. Насос создаёт давление в системе отопления, необходимое для поднятия теплоносителя на несколько этажей.
8. Регулирование теплоносителя на отдельных участках системы отопления с помощью запорных клапанов.
9. Насос можно интегрировать в систему автоматического управления работой котла.

У циркуляционных приборов много плюсов, но есть и минусы: потребление электроэнергии и необходимость подключения к сети.

Недостатки легко компенсируются: установка водяного насоса позволяет сэкономить 10-20% топлива, а доля стоимости электроэнергии в общих расходах на отопление составляет лишь 3-5%. При частом отсутствии электроснабжения можно установить ИБП, который обеспечит автономную работу котла и насоса на определенный период.

Особенности маркировки оборудования

К сожалению, стандартизированных норм для маркировки циркуляционных насосов не существует. Производители самостоятельно определяют набор технических параметров, отображаемых на корпусе агрегата.

На лицевой панели отображаются следующие данные:

• направление движения теплоносителя;
• диаметр присоединяемых труб;
• предельно допустимое давление;
• производитель и модель;
• максимальная рабочая температура;
• степень защиты;
• рабочие параметры электросети;
• Маркировки, подтверждающие соответствие техническим нормам страны.

Производители дополнительно могут предоставлять любую информацию. Полные технические характеристики изделий представлены в инструкции по эксплуатации.

Из-за разночтений в единицах измерения по странам цифровые значения на устройстве могут ввести в заблуждение. Рекомендуется сверяться с инструкцией, где помимо характеристик указаны и единицы их измерения.

На что смотреть при выборе насоса?

При выборе насоса для отопительного контура нужно учитывать много факторов.

Технические параметры оборудования

При выборе циркуляционного оборудования обращают внимание на несколько важных свойств.

К ним относят:

1. КПД Коэффициент, показывающий соотношение потребленной электроэнергии и полученной работы при транспортировке теплоносителя.
2. Напор Разница давлений на выходных и входных отверстиях насоса.
3. Подача воды Максимальное количество теплоносителя, которое возможно циркулировать через рабочую камеру при наименьшем сопротивлении системы отопления.
4. Мощность потребления электроэнергии.
5. Диаметр труб – номинальное значение присоединяемого оборудования.
6. Максимальное номинальное давление В рабочем режиме при температуре двадцать градусов Цельсия устройство сохранит работоспособность в течение гарантийного периода.

Данные, как правило, позволяют удостовериться в соответствии характеристик насоса требованиям системы отопления.

Критерии выбора подробнее изложены. в этой статье.

Достаточная мощность прибора

Выбор циркуляционного оборудования зависит от технических параметров, бюджета покупателя и свойств отопительной системы. Для экономии средств насос должен иметь достаточную мощность для правильной работы котла, поскольку заявленное в инструкции значение подачи воды превышает реальное.

Чтобы определить, хватает ли мощности прибора, нужно выполнить три расчёта.

Этап #1 — определяем производительность насоса

Расчет требуемой мощности насоса с помощью формулы.

Отопление квартир в многоэтажных домах рассчитано на мощность 75-80 ватт на квадратный метр, домов – 100-120 ватт на квадратный метр. Разница температур на выходе и на входе котла обычно равна 10 градусам Цельсия.

Для квартиры площадью 60 квадратных метров необходима реальная производительность насоса равна 414 литрам в час.

Этап #2 — вычисляем величину напора

Расчет величины напора, необходимой для противодействия общему гидродинамическому сопротивлению системы, выполняется по формуле.

Для бытовых систем отопления допустимо применять упрощенный график из-за сложности расчетов по указанной формуле с помощью справочной информации.

По графику потери давления в квартире с трубами диаметром 20 мм составят 70 мм/м. При длине трубопровода 50 метров это даст 3,5 метра. Умножить полученную цифру нужно на коэффициент 1,3-2,2, учитывающий сопротивление водонапорной арматуры.

Этап #3 — определяем мощность насоса

Определение требуемой мощности насоса по графику напорно-расходных характеристик.

Инструкция по эксплуатации указывает график, специфичный для каждой модели насоса. Если точка, полученная путём расчёта указанных параметров, расположена ниже кривой В, то прибор подходит для системы отопления, иначе – нет.

Мы предоставили подробные рекомендации по расчёту циркуляционного насоса с конкретными примерами. в следующей статье.

Дополнительные функции прибора

Чтобы отопительная система постоянно получала поток жидкости, можно смонтировать два насоса на одном контуре. В случае нехватки мощности или поломки первого двигателя второй может взять на себя его функции.

Для автоматизации бойлера, работающего от отопительного контура, подходят насосы с термостатом и таймером. 内置ные механизмы управляют работой двигателя, включая его при заданной температуре теплоносителя и в определённое время суток.

В сложных отопительных системах применяют циркуляционные насосы с термостатом и плавной регулировкой оборотов рабочего колеса. Такая настройка обеспечивает автономное управление скоростью теплоносителя в каждой петле, исходя из его температуры. Насосы с автоматикой стоят дороже стандартных и обычно не используются в квартирах и малоэтажных домах.

На рынке есть модели с обычной и с особой конструкцией, которая добавляет новые возможности. Рейтинг самых хороших отопительных насосов, собранный по отзывам настоящих покупателей, мы… привели здесь.

Другие нюансы выбора насоса

Важно, чтобы оборудование исполняло не только свою функцию, но и функционировало длительное время, не доставляя неудобств жильцам в доме или квартире.

Выбирая устройство, руководствуйтесь следующими правилами.

1. Для установки стоит выбирать продукцию известных производителей: Кальпеда, Грюнфос, Вило. Их оборудование дороже на 20-40%, однако риск неисправностей существенно ниже.
2. Выбирайте прибор с характеристиками, превосходящими расчетные на 20-30%. Это уменьшит износ во время работы и продлит срок службы оборудования.
3. Обратите внимание на размеры насоса, чтобы он поместился в предназначенном для него пространстве.
4. Прибор нужно делать максимально тихим, чтобы не беспокоить жильцов ночью.
5. Лучше выбрать модель, мощность которой соответствует расчетным параметрам.
6. Выбирают насос специально для систем отопления из-за расчета температуры работы до 130-150°C.
7. Рекомендуется оснастить прибор встроенной сеткой для очистки от твердых примесей, находящихся в теплоносителе.

Характеристики оборудования для отопления непременно должны совпадать с параметрами системы, экономия в этом случае невозможна. Заплатите дополнительно только за проверенного производителя, усиленную защиту корпуса и автоматизированное управление работой.

Большинство бытовых нагревательных приборов не нуждаются в настройке. Достаточно подключить шланги к трубам и включить устройство в розетку. пошаговой инструкции.

Выводы и полезное видео по теме

Как выбрать подходящий циркуляционный насос для системы отопления?

Циркуляционное оборудование DAB:

Сравнительный анализ моделей насосов Grundfos UPS и Alpha2.

Советуют выбирать циркуляционный насос с помощью специалистов. Продавцы в магазине смогут подсказать мощность оборудования для стандартной квартиры, а перед покупкой отопительного прибора для загородного дома стоит обратиться к специалистам для проведения сложных расчетов. .

Перед покупкой важно выбрать модель, которая подойдёт с самого начала, так как обмен после использования невозможен.
