Дренаж на городских улицах: типы, функции и нормы монтажа

Отвод дождевой воды с улиц — актуальная проблема жителей многих городов. Небольшой дождь, и подьезд оказывается непроходимым из-за большой лужи.

Ключ к решению проблемы — создание благоприятных условий. поверхностного дренажаНа городских улицах функционирует система водоотведения. О её назначении, а также о других задачах, которые она выполняет, поговорим в статье. Рассмотрим устройство линейного и точечного водоотвода, дадим советы по выбору подходящих материалов. Затронем вопросы проектирования, нормативных требований и монтажа системы.

Новости МирТесен

Какие задачи выполняет система дренажа?

Удаление дождевой и талой воды, а также стоков от поливки и мойки улиц – актуальная проблема для современных городов. Для ее решения создают систему поверхностного дренажа из лотков, пескоуловителей, колодцев и других инженерных элементов, объединенных в единую сеть водоотвода.

Преимущества поверхностного водоотвода

Дренажная система удаляет избыток влаги и воду от осадков подальше от жилых строений, дорог, парков и скверов. Это снижает гидронапряжение на дорожном покрытии и фундаменты многоквартирных домов и частных построек. В результате срок службы таких объектов увеличивается в 2-3 раза.

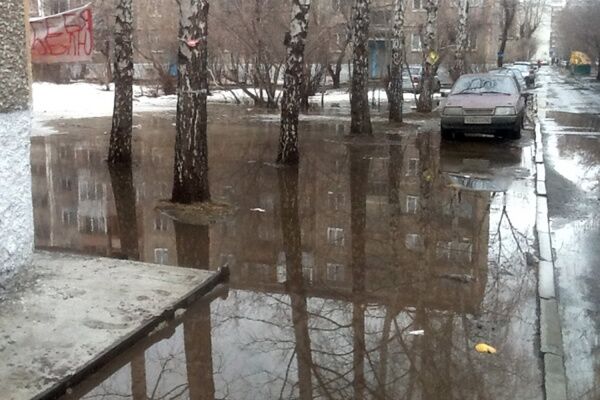

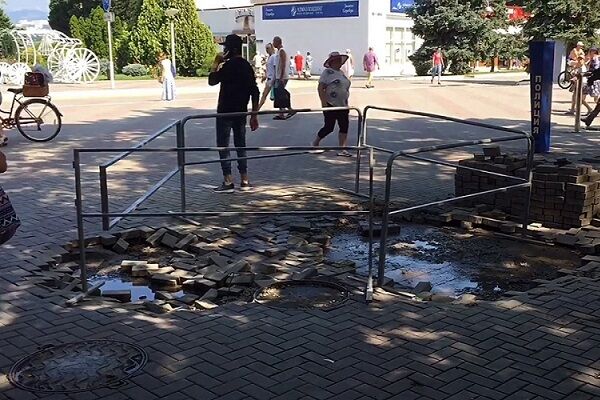

Фотографии демонстрируют проблемы, вызванные неверно организованным водоотводом или его полным отсутствием.

Недостаток систем водоотвода на улицах или их неисправность создает проблемы, с которыми сталкиваются горожане.

Подвалы многоквартирных домов часто заливаются, что беспокоит жителей многих городов. При проектировании строений важно предусмотреть систему поверхностного дренажа.

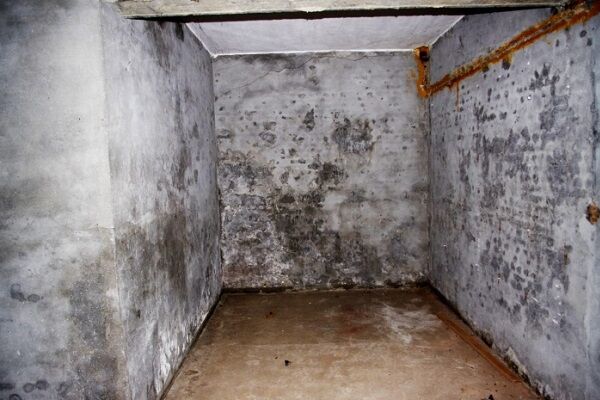

Недостаточный отвод грунтовых вод или частые затопления подвала жилого дома ведут к увеличению влажности. Из-за этого появляется плесень, а в подвале и на первом этаже формируется нездоровый микроклимат.

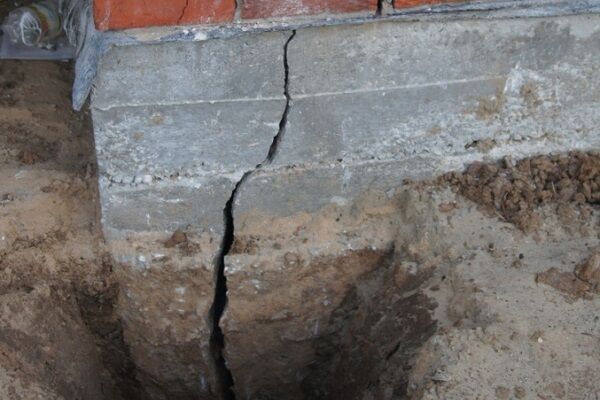

Талые воды и высокий уровень грунтовых вод отрицательно влияют на фундамент как многоквартирных, так и частных домов. В результате этого элемент конструкции изнашивается слишком быстро – появляются трещины, которые могут привести к полному разрушению, если не предпринять мер по устранению проблемы.

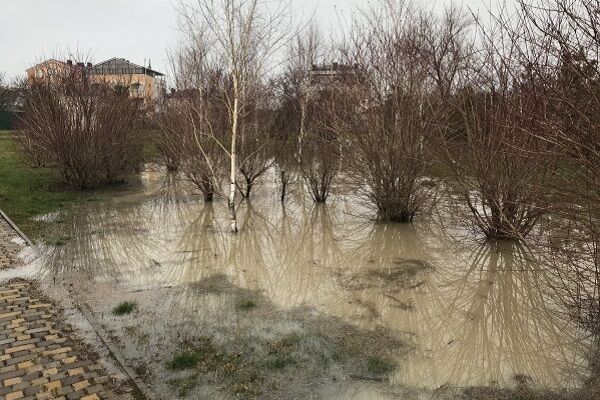

Регулярные затопления могут серьезно повредить благоустроенным зонам отдыха жителей города.

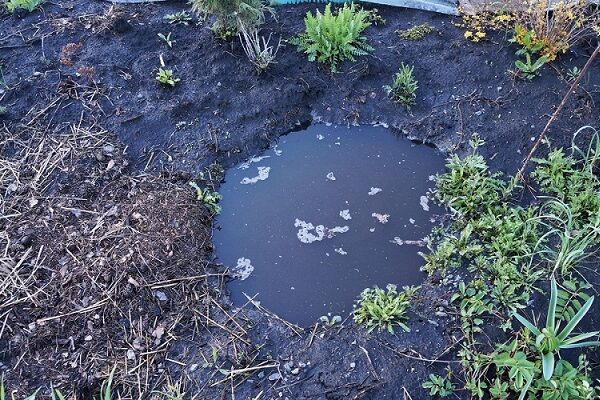

Чрезмерная влага на клумбе из-за неэффективного отвода стоков губительна для декоративных растений и цветов, превращая цветник в грязную трясину.

Отсутствие водоотвода в парке, на площади и других любимых места отдыха горожан мешает благоустроению территории. После дождя лишняя вода не уходит вовремя – почва оседает и образуются ямы.

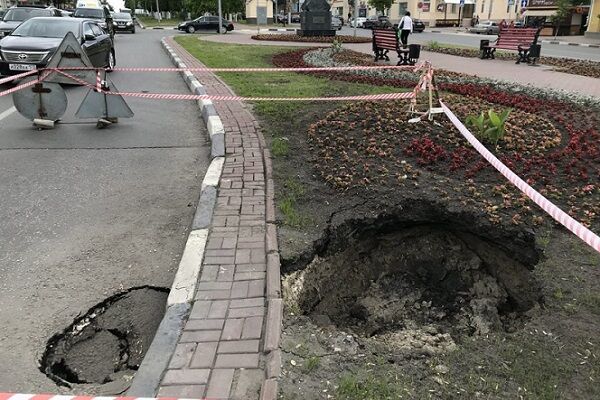

Отсутствие эффективного дренажа приводит к быстрой деградации дорожного покрытия. Избыток воды задерживается, медленно уходит, разрушая грунт и приводя к обвалам отдельных участков дороги.

Хорошо спроектированная и качественно собранная дренажная система обладает рядом преимуществ.

Благоустройство территории возможно путем высадки цветов и кустарников, а также создания зон отдыха.
Система предохраняет основы сооружений от повреждений и увеличивает промежутки между ремонтами.
Подвалы и цокольные этажи будут защищены от застоя воды, благодаря чему срок их службы увеличится.
Чтобы не допускать образования и распространения плесени, грибов и других вредоносных микроорганизмов, необходим рост влажности.
Правильная система водоотведения предотвратит смыв почвы и увеличит срок службы проезжей части и тротуаров.

Поверхностный дренаж способствует созданию удобных условий для горожан на улицах, в дворах, парках и местах досуга.

Отвод стоков с различных объектов

Частые и порой сильные дожди делают проблему водоотвода очень актуальной: даже 2 мм осадков приводят к стоку воды в черте города. Причиной тому служат водонепроницаемые покрытия, распространённые в больших количествах – асфальт на дорогах и во дворах, крыши домов и так далее.

Важно своевременно собирать поверхностные воды с придомовых территорий, автостоянок, вокзалов, парков, скверов, дорог, мостов и других объектов. Система водоотвода успешно справляется с этой задачей: собирая стоки и направляя их на очистные сооружения.

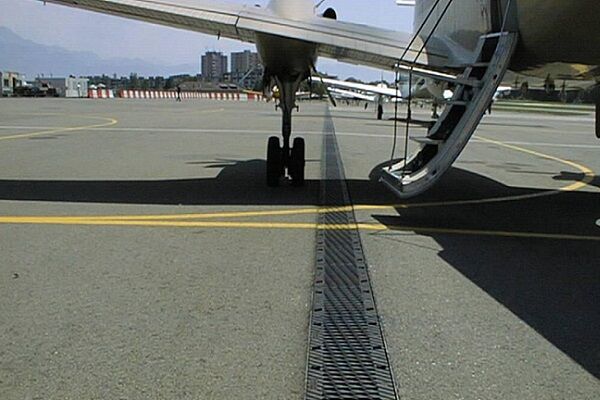

Аэропорту необходима эффективная система водоотведения. Материал конструкций должен быть прочным из-за большой нагрузки. Класс нагрузки для взлетно-посадочных полос – F900.

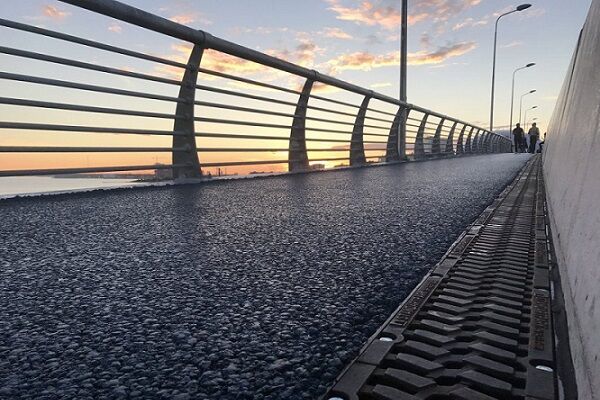

Система поверхностного дренажа на мостах – обязательный элемент при проектировании и строительстве. Требования к прочности для систем таковы же повышенные.
В зависимости от назначения моста, класс нагрузки определяется как E600 или F900.

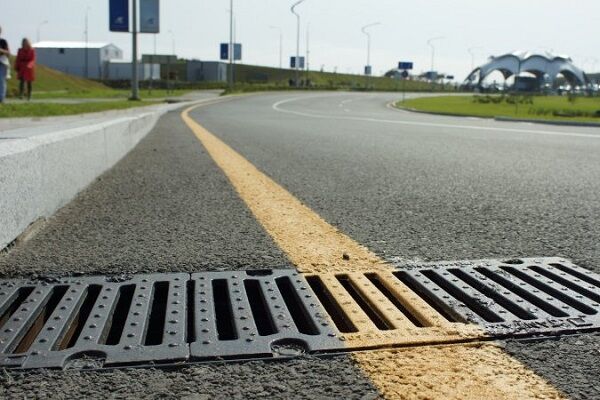

Строительство дорог обязательно должно включать обустройство поверхностного водоотвода. Однако, эти требования не всегда выполняются на практике. Отсутствие дренажа является одной из причин плохого состояния большинства дорог. Класс нагрузки автомагистралей – Е600.

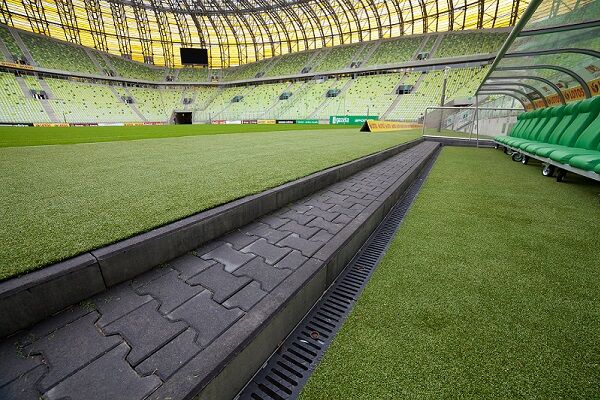

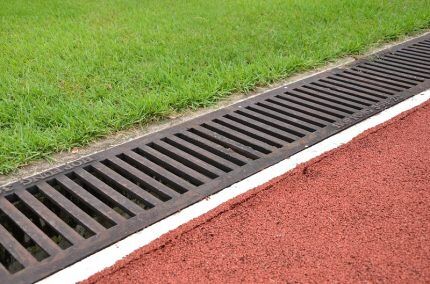

Спортивные сооружения всегда оснащают системами водоотвода, применяя не одну, а комбинацию нескольких типов дренажных систем для создания идеальных условий и обеспечения безопасности зрителей и спортсменов.

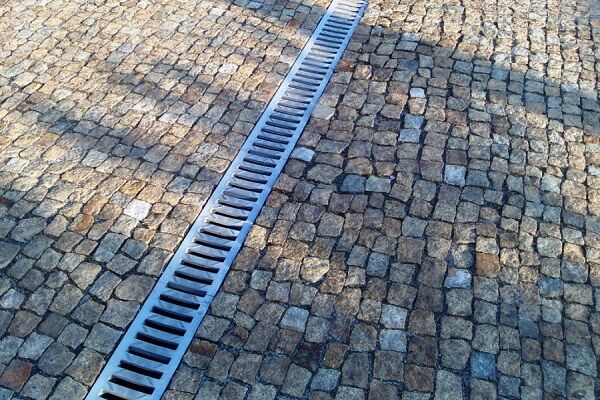

В парках, на площадях и в скверах применяют линейный дренаж. Это способствует быстрому удалению стоков от осадков и талых вод, не допускает образования луж, застоя воды и деформации покрытия. При мощении брусчатки класс нагрузки для дренажной системы – А15.

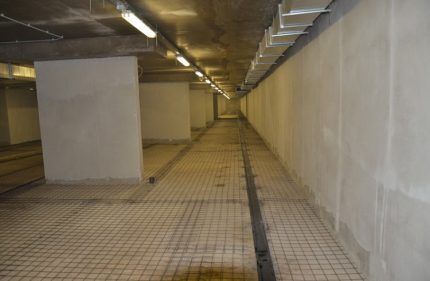

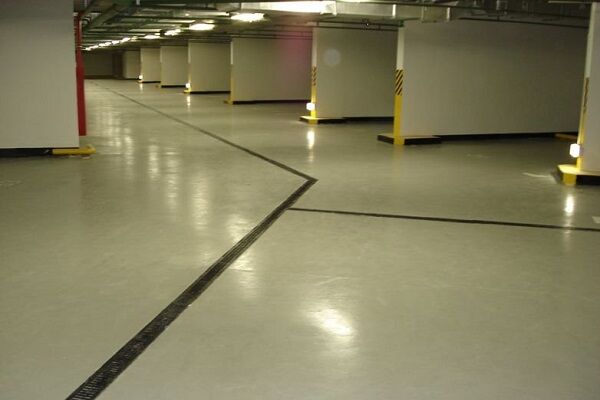

Для комфорта пользователей подземные парковки требуют эффективную систему водоотвода, которая обеспечивает своевременное удаление сточных вод. Для этих объектов характерна класс нагрузки B125.

При обустройстве участка необходимо предусмотреть схему водоотвода, что поможет поддерживать клумбы и дорожки в хорошем состоянии.
Класса нагрузки — А15.

Для предотвращения застоя воды и образования грязи на территории промышленных объектов требуется эффективный водоотвод. При монтаже систем используют особо прочные материалы, способные выдерживать значительную нагрузку от передвижения тяжелой техники стоков. Класс нагрузки – E600.

В городе правильная организация водоотведения с разных территорий имеет огромное значение.

Виды и устройство поверхностного дренажа

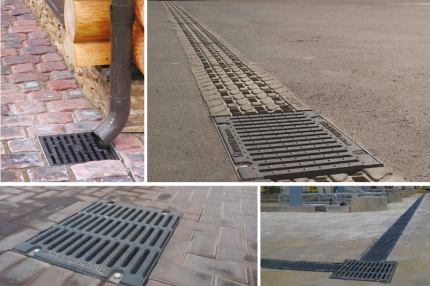

Поверхностный дренаж может быть точечным или линейным. Для эффективной работы часто комбинируют оба типа водоотвода. Рассмотрим состав таких систем, материалы изготовления их элементов и правила выбора подходящих.

Особенности линейного водоотвода

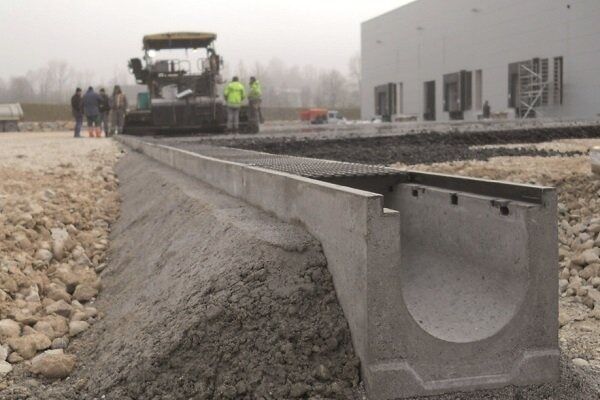

Линейная система отведения дождевых вод эффективно удаляет стоки с обширных площадей, таких как придомовые территории жилых комплексов, спортивных объектов или автомобильных дорог.

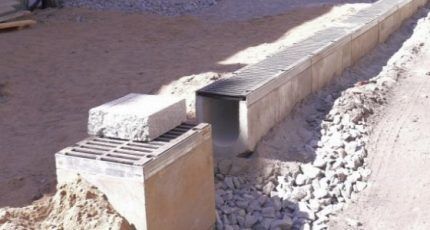

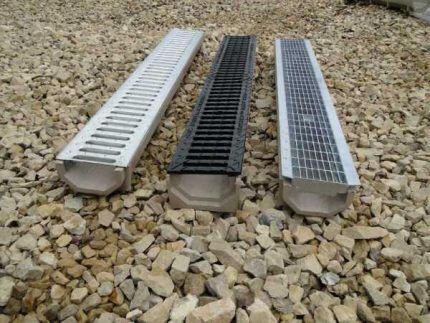

Линейный дренаж включает лотки-дождеприемники, решетки, емкости для улавливания песка и другие компоненты. Готовую систему подсоединяют к канализации.

Решётки на крышке лотка для стоков препятствуют попаданию крупных предметов и обеспечивают безопасность прохожих и транспорта.

Для создания системы водоотвода применяются материалы: фибробетон, бетон, полимербетон, пластик, нержавеющая сталь. Выбор изделий — стандартной или усиленной серии — определяется местом установки и ожидаемыми нагрузками.

Рассмотрим их особенности на примере продукции Standartpark, состоящей из базовой и усиленной серии.

Изделия серии BasicПредполагается использование в условиях неинтенсивного движения: парковые зоны, переходные тротуары, спортивные объекты, коттеджи и благоустройство придомовой территории. Нагрузка класса А15-С250, что соответствует весу до 25 тонн.

Ширина полки гидравлического лотка варьируется от 100 до 300 мм. В производстве элементов применяются полимербетон, фибробетон и пластик (лотковые конструкции), нержавеющая сталь, оцинкованная сталь, медь, чугун (защитные решетки).

Серия Drive Продукция предназначена для эксплуатации в условиях повышенной нагрузки от 25 до 60 тонн, с классом прочности от C250 до E600. Используется на территориях с интенсивным движением, включая грузовой транспорт. Изготавливается из пластика, полимербетона и прочного бетона. Гидравлическое сечение (ширина конструкции) равняется 100, 150 и 200 мм.

Лотки и решётки отличаются цветом и размерами. Устанавливают их вдоль дорог, вокруг зданий и частных домов для сбора воды с придомовых участков.

Усиленная серия MaxВ отличие от предыдущих изделий, данная группа характеризуется повышенной прочностью – класс прочности D400, Е600 или F900 допускает выдерживание нагрузки до 90 тонн.

Для производства применяют армированный бетон, полимербетон и пластик, укрепляя лотки оцинкованными накладками. Решётки изготавливают из ударпрочного чугуна.

Изделия серии Max отличаются возможностью крепления болтами и гайками.

Из чего состоит точечный дренаж?

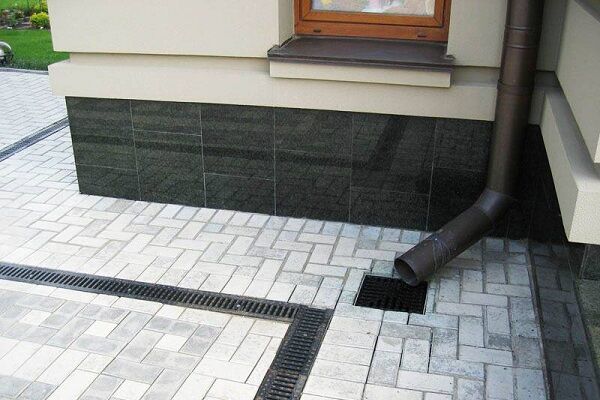

Еще один тип поверхностного дренажа — местные дождеприемники. Как и линейная система, предназначены для сбора стоков с последующим направлением их в ливневку. Сбор происходит в одной точке: под водосточной трубой, под поливочным краном, при входе в дом, на въезде и прочих местах наиболее вероятного образования луж.

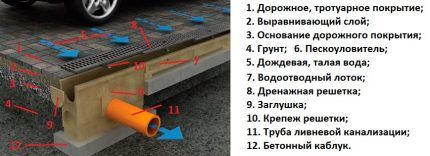

Изображение ниже демонстрирует устройство и основные составные части точечной системы.

Точечный дренаж собирает стоки и направляет их в дождеприемник, укрытый сверху защитной решеткой из прочного материала.

Рассмотрим характеристики изделий для сборки точечных систем на примере продукции компании Standartpark.

Стандартная серия BasicСистема точечного дренажа состоит из пластикового дождесборника и водоприемной решетки. Дополнительно может комплектоваться корзиной для мусора и перегородкой-сифоном. Конструкции рассчитаны на монтаж в местах с невысокой нагрузкой – движение легковых автомобилей и пешеходов небольшого потока.
Усиленная серия MaxСоздано для экстремальных и чрезвычайно высоких нагрузок. Дождеприемные резервуары (колодцы) производят из полимербетона и фибробетона, армируют стальными оцинкованными элементами. Защитные решетки для дождеприемника отливают из сверхпрочного чугуна, соответствующего нагрузке классов D400 Е600 и F900.

Дождеприемники могут служить пескоуловителями или дренажными колодцами. Для устройства колодца необходимо разместить несколько емкостей, увеличивая длину конструкции. Многосекционные дождеприемники применяются и в качестве ревизионных колодцев.

Точечные элементы можно устанавливать вместе с линейной системой. Усиленная серия служит пескоуловителями для усиленных лотков с гидравлическим сечением 300, 400, 500 мм.

Конструкция усиленных дождеприемников предусматривает возможность соединения с канализационными трубами. Дождеприемная емкость может комплектоваться съемной корзиной для мусора, которую легко извлекать и чистить при необходимости.

Ищете сведения о создании системы отвода воды для дома? Обратите внимание на материалы об изготовлении и подключении дренажной системы. самодельного дренажного колодца.

Тонкости проектирования и монтажа системы

Разработка проекта и установка системы водоотвода – начальная задача, выполняемая в самом начале строительства.
Важно комплексно решить вопрос о стоках как в городе, так и в загородном доме: позаботиться о поверхностном дренаже, обустроить ливневую канализацию, хозяйственно-бытовой отвод стоков и благоустройстве территории.

Как составляется проект водоотвода?

При проектировании поверхностного дренажа необходимо учитывать рельеф местности, количество осадков, состав грунта, глубину залегания грунтовых вод, тип объекта, его назначение и условия эксплуатации.

Чтобы разработать проект, нужно обратиться в проектный отдел. Специалисты выполнят его в соответствии с нормами и требованиями СНиП.

Какова цель предоставления этих документов?

План участка с указанием размеров и положения построек.
Схема участка с топографией и местоположением емкости для стоков / водоотводного колодца.
Отчёт о геологических особенностях участка для строительства.

При разработке проекта специалисты выберут оборудование, соответствующее системе, с указанием класса прочности и числа деталей.

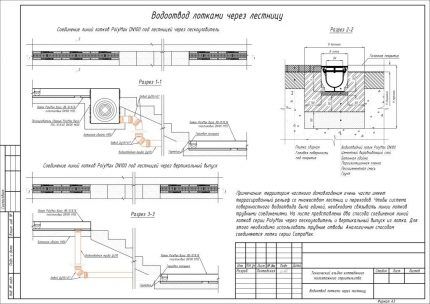

Схема демонстрирует конструкцию водоотведения по лоткам вдоль лестницы, применяя усиленную серию для организации линейного отвода воды.

Проектирование включает расчеты и определение наилучшего расположения для установки линейного дренажа.

В проект входят следующие расчеты и схемы.

Размещение лотков линейного водоотвода.
Расчёт площади гидропроводимости лотков и определение наилучшего расположения для них.
Расположение секционных дождеприемников следует выбирать исходя из мест наибольшего сброса сточных вод.
Место установки и уклон водоотводных труб, а также расположение ревизионных колодцев на плане.
Инструкции по установке всех компонентов системы водоотведения: желобов, смотровых люков и дождеприемников.
Полный список элементов, требуемых для создания системы: лотки, водосборники, трубы, колодцы, люки и все необходимые детали.

Этот проект обеспечит действенный отвод воды с поверхности в определённой местности. Подробнее можно узнать по ссылке. точечного водоотвода.

На нашем сайте вы найдете другие материалы о проектировании дренажных систем.

Проектирование дренажа для участка: определение места установки, наклонности, глубины и компонентов системы.
Проектирование системы водоотведения от дождевых осадков: ключевые моменты.

Ключевые правила установки системы

Установка системы выполняется по утвержденному проекту с учетом рекомендаций конкретного производителя, у которого покупаются элементы системы водоотвода поверхностного типа. Все детали лучше приобрести у одного изготовителя, чья продукция соответствует вашим требованиям к характеристикам и цене.

Далее кратко рассмотрим основные правила и этапы монтажа поверхностной системы отвода стока.

Сначала рабочие вручную специальными захватами выполняют закладку и герметизацию водоводов. После этого в траншею заливают бетонную «подушку», толщина которой определена рекомендациями производителя лотков. Линию укладки лотков для сборки стока отмечают шнуром.

Сначала монтируют пескоуловители, потом — лотки, стыкуя их друг с другом. Места сочленения тщательно промазывают герметиком.

Во время монтажа необходимо удостовериться, что край каждого желоба располагается на 3 мм ниже уровня покрытия. На него сверху монтируют защитную решетку с помощью болтов или фиксаторов из комплекта.

Линейный водоотвод подключают к общему септик through пескоуловителей. Необходимо также предусмотреть устройство точечного дренажа в местах сброса воды из трубы.

Специалисты при малых объемах работ установят систему за один день.

Интересуетесь вопросом организации сточных вод в частном доме? Тогда советуем познакомиться с… этой статьей.

Нормативные требования к обустройству дренажа

Организация поверхностного водоотведения в современных городах регламентируется различными нормативными актами, охватывающими все этапы от проектирования до требований по качеству материалов и их техническим показателям.

Например, спортивные комплексы и площадки входят в сферу ответственности Технического комитета Международной легкоатлетической федерации. В связи с этим, эту организацию контролирует устройство дренажных систем.

Далее рассмотрим основные из них:

Обустройство наружных сетей канализации – СНиПа 2.06.15-85.
Разработка систем охраны территорий от наводнений и затоплений – СП 104.13330.2016.
Общие правила возведения зданий и обустройства городских районов. Градостроительный кодекс РФ от 29 декабря 2004 г. N 190-ФЗ.
Общие положения о строительстве зданий, сооружений и инженерных сетей. СНиП 12-01-2004.
Водоотводные системы при строительстве автодорог – СТО 221 НОСТРОЙ 2.25.103-2015.
Организация дренажа на объектах строительства аэродромов – СТО 221 НОСТРОЙ 2.25.114-2015.
И другие нормативно-правовые акты.

Требования к материалам для дренажных систем указаны в … . ГОСТ 33068-2014Стандарт EN 13252:2005 устанавливает рекомендации по расчёту дренажных систем при строительстве автомобильных дорог. ОДМ 218.2.055-2015. Технические условия для дождеприемников изложены в ГОСТ 3634-99.

Ответственность за очистку и уборку водосточных канав, лотков, труб, дренажей и прочих инженерных сооружений, предназначенных для отвода поверхностных и грунтовых вод с дворов, возлагается на лиц, ответственных за уборку соответствующих территорий.

Выводы и полезное видео по теме

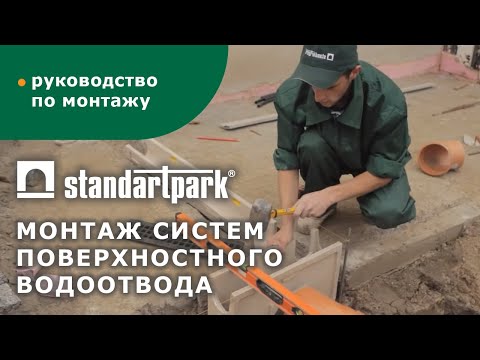

О том, как организовать систему сбора дождевых вод, рассказано в данном видео.

Хорошо спланированная и установленная система водоотвода поможет сохранить эстетику придомовых участков в современных городах. садовым участкам и частным домовладениямКроме того, увеличит срок эксплуатации дорог, мостов, фундаментов зданий и жилых домов, уменьшив гидравлическую нагрузку на конструкции. Однако для разработки проекта дренажа целесообразно обратиться к специалистам, которые учтут тип грунта, климатические условия и другие важные факторы.
