Канализационные пункты из бетонных колец пользуются популярностью из-за доступности и низкой цены. При правильной сборке и устройстве такие сооружения долговечны и не требуют ремонта в течение многих лет. Иногда бетонные элементы смещаются, и выгреб перестаёт справляться со своей задачей – собирать сточные воды.
Описаны шаги для устранения просевших колец сливной ямы и предотвращения их дальнейшего смещения. В статье приведены способы остановить проседание и восстановить форму сливной ямы, а также рекомендации по ее профилактике.
Конструкции сливных ям из бетонных колец
Для выяснения причин смещения и определения метода ремонта важно хорошо знать конструкцию канализационных систем. По большей части такие сооружения зарыты в землю, поэтому необходимо разбираться и в свойствах грунта. Вначале вспомним технологию монтажа накопителей из бетонных колец.
Как соорудить накопитель для канализации?
Строительство сливной ямы – важный этап обустройства локальной канализационной системы.
В земле у дома располагается большой резервуар для сточных вод. Для его постройки используют цементную заливку, бетонные кольца, кирпич или даже старые шины от автомобилей.
Остановимся на накопительном колодце из железобетонных или бетонных колецБлагодаря большому весу (диаметр 1 метр и более), перемещение и установка крупных деталей осуществляются с помощью специальной техники и квалифицированных работников.
Устойчивые и долговечные детали цилиндрического типа стоят недорого, вследствие чего половина всего… выгребных ям на дачных участкахВ небольших домиках построены именно из них. Для постройки подземного здания нужно 2-3 кольца от фабрики.
Изготовление аналогичных деталей самостоятельно затруднительно и нецелесообразно, поскольку в торговле доступны все составляющие части бака-накопителя.

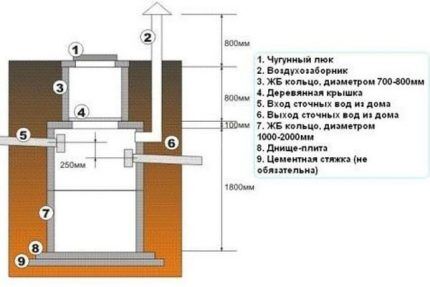

- кольца стандартного диаметра;
- закрытый элемент для устройства дна;

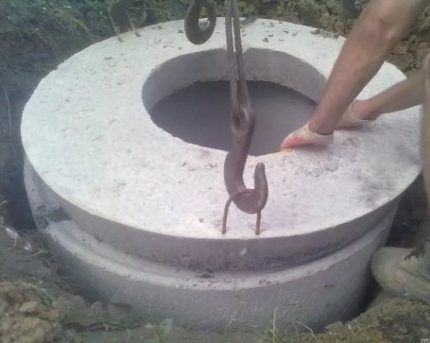

- плиты перекрытий круглой формы;
- горловины меньшего диаметра (доборные);
- плиты с отверстием для люка.
Изготовление колец для сборки колодцев на даче возможно своими руками. приведено здесьПредлагаем вам прочесть интересную и полезную информацию.

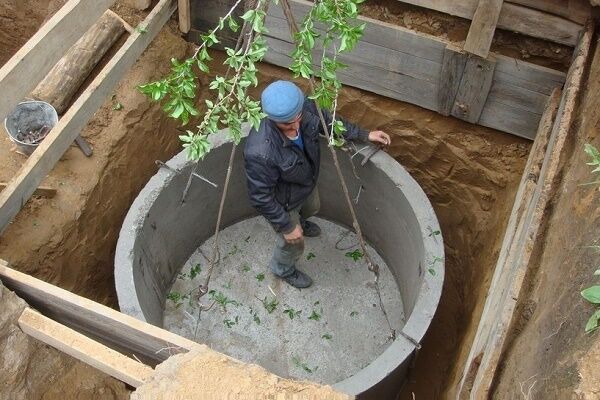

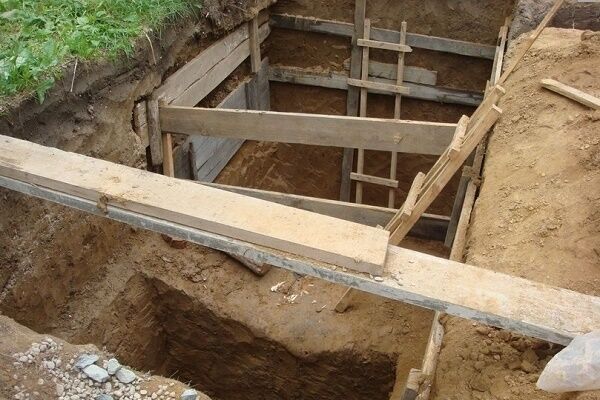

Перед сборкой канализационного колодца покупают необходимые детали и выкапывают котлован, немного большего размера, чем выгреб.

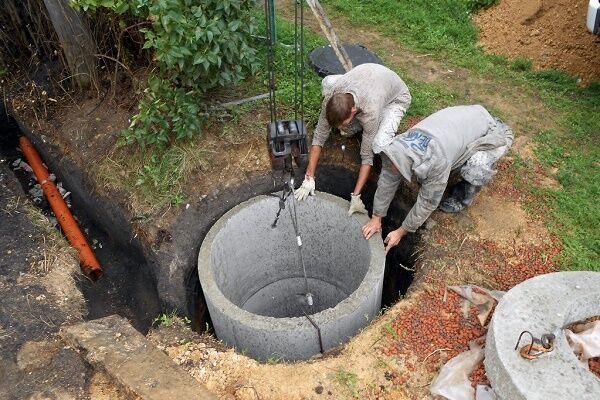

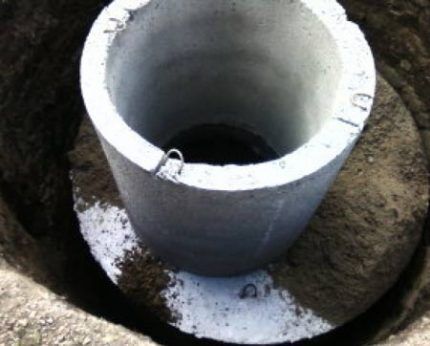

На ровную поверхность укладывают первый элемент – основание конструкции, после чего устанавливают друг над другом от одного до четырех колец, тщательно заделывая стыки. Для защиты бетона с наружной и внутренней сторон наносят мастику или другой гидроизоляционный материал.
После обратной засыпки просматривается лишь часть горловины и технический люк, предназначенный для периодического обслуживания – откачки накопленных отходов.
Данный вариант может просесть из-за плохой уплотнения дна и искривления колец при установке.
С применением обычных схем и норм определения глубины септика. ознакомит статья, разбирающая все возможные варианты сооружения.
Особенности устройства выгреба без дна

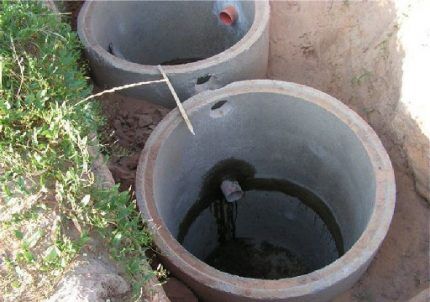

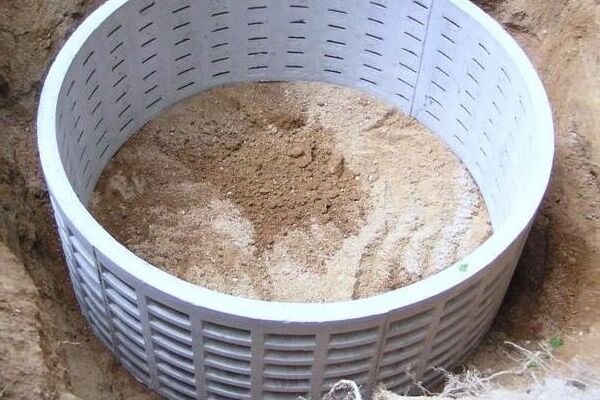

Бездонная сливная яма не является накопителем, а сооружением с фильтрацией стоков. Нижняя часть выгреба открыта, оборудована фильтром из песка и щебня. Рыхлая подушка пропускает жидкость в грунт, задерживая твердые частицы.

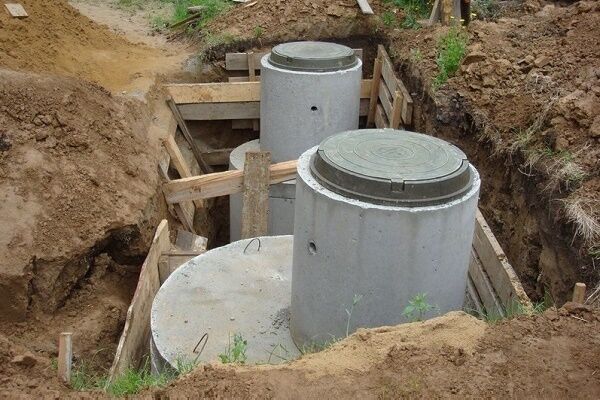

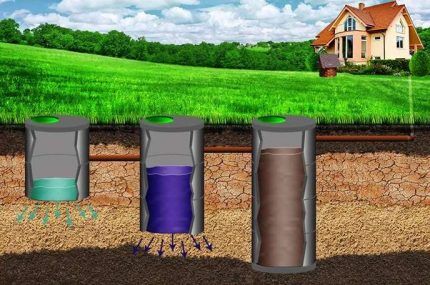

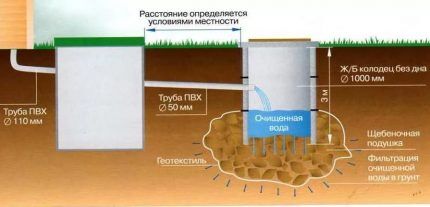

Для возведения наипростейшей системы очистки требуется минимум два резервуара: первый – накопитель, а второй – фильтрующий колодец.
В первом резервуаре твердые отходы усаживаются и частично перерабатываются, а остатки жидкости поступают во второй. Там осуществляется дополнительная анаэробная очистка и жидкость проникает в почву.
Применение только фильтрационной емкости приведет к недостаточному очищению сточных вод, которые останутся опасными для окружающей среды. Песчано-галечный фильтр нуждается в периодическом замене из-за загрязнения и забивания отходами.
Если вы хотите сделать яму без днаДля уменьшения частоты обращения к ассенизаторам, установка одного резервуара недостаточна. Строительство выгребной ямы с грунтовым фильтром выполняется по такому же алгоритму, как и обычного накопителя, за исключением одного момента.
Для устройства дна необходимо послойно засыпать песок и гравий. Важно соблюсти два условия: грунт должен быть песчаным или супесчаным, а уровень грунтовых вод располагаться ниже нижней границы дренажного фильтра на метр или больше.
Причины проседания бетонных колец
В случае если спустя некоторое время после запуска эксплуатация вы обнаружите, что горловина резервуара опустилась или немного изменила своё положение, это указывает на проседание или смещение конструкции.

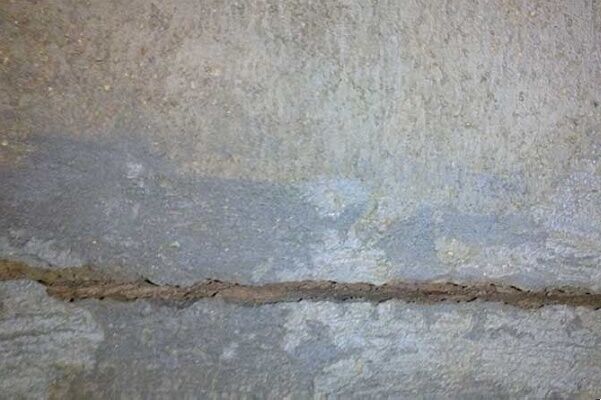

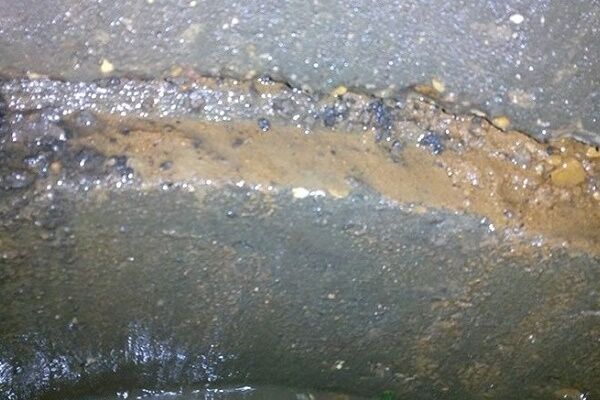

При обычном расходе воды быстро набирается сточная вода? Возможно, разделились стыки колец, и сточные воды попадают непосредственно в землю.
Возможны различные причины ухудшения состояния конструкции, такие как её просадка, смещение и разрушение.
Стоит рассмотреть такие факторы, как:
- уровень и подвижность грунтовых вод;
- Способность слоев почвы вокруг резервуара перемещаться.
- Отсутствие залитого бетоном или закреплённым иным образом дна.
- Монтаж выполнен с нарушениями: основание неровное, стыки негерметизированы, отсутствуют скобы и другие необходимые элементы.
Глубину залегания вод устанавливают еще при проектировании. Для этого нужно измерить расстояние от поверхности почвы до водоносного горизонта. Самое подходящее время для замера – дождливая осень или весеннее паводок, когда в земле содержится максимальное количество воды.
Чтобы выяснить нужное, достаточно взглянуть в собственный колодец и измерить уровень воды. Поскольку большинство шахтных водозаборных сооружений на дачах заглубляют во верховодку, а в крайнем случае – в первый от поверхности водоносный горизонт.
Если на вашем участке или у соседей буровые работы выполняла официальная компания, то она обязана была предоставить заказчику отчет с документацией о проделанной работе. В предоставленных бумагах должен быть геологический разрез с гидрогеологическими отметками уровня грунтовых вод.
Порой высокий уровень грунтовых вод даёт о себе знать не сразу, а через определённое время. под воздействием их происходит деформация слоёв пористых и просадочных грунтов, что может нарушить устойчивость канализационного резервуара.
Песчаный грунт особенно хорошо впитывает воду. Погружённый под тяжёлым резервуаром слой рыхлого песка или лессовой супеси может привести к проседанию или разрыву соединений бетонных колец.
При проседании конструкция опускается полностью, при разрыве же верхняя часть задерживается гравийно-песчаной или песчано-цементной смесью, а нижняя отделяется и уходит вниз. Строительные работы рядом часто вызывают подвижки грунта.
Частые причины ремонта выгребных ям — ошибки при герметизации стыков и обустройстве дна. Особенно это актуально, если дно не имеет бетонной плиты или исправного фильтра. Для определения точной причины проседания или смещения колец и последующего выбора способа ремонта нужно полностью освободить яму от содержимого.
Ремонт заводских бетонных колец, используемых в конструкции накопителей, фильтрующих сооружений без дна и колодцев для воды, имеет сходные приемы.
Методы остановки процесса проседания
Ремонт нужно начинать после полной очистки резервуара. Для этого вызывают специалистов по санитарной очистке, которые при помощи спецтехники удаляют из ямы все содержимое. Твердый осадок, прилипший ко дну, также нужно зачистить лопатами или скребками и поднять наверх ведром на веревке. Рассмотрим более подробно способы восстановления выгребной ямы.
Разборка сооружения и монтаж дна
При постоянном проседании строение следует как можно скорее демонтировать и решить вопрос о подготовке дна. Возможно, перед возведением канализационного пункта не осуществляли работы по трамбовке и уплотнению основания под установку колонны бетонных колец.
План действий:

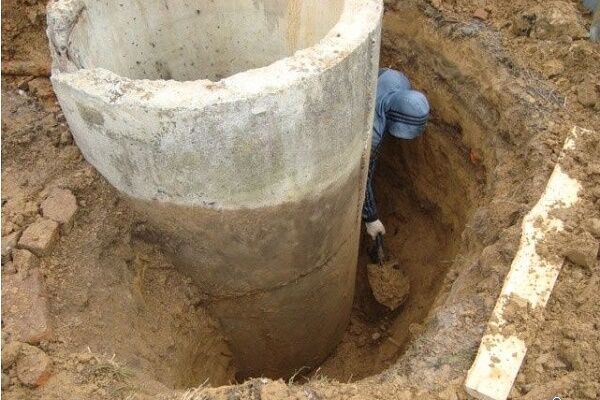

- Откопка накопителя со всех сторон.
- Украшение швов вышивкой и поднятие колец выше.
- Оценка состояния дна котлована.
- Установка бетонной плиты.
- Обратная сборка накопителя.
Быстрое наполнение воды ямы после раскопок или на последующем этапе затруднит проведение ремонтных работ.
Решением является перенос выгреба в другое место и выполнение полного комплекса необходимых действий. устройству канализационного колодцаЭта конструкция, включающая уплотнение дна или укрепление его цементным раствором, впоследствии приведёт к разрушению из-за неустойчивости грунтовых слоёв.
После очистки и откопки станет ясна причина просадки. Она обычно связана с несоблюдением технологии обустройства дна. В связи с этим нужно укрепить и выровнять основание, зафиксировать днище.
На ровное основание насыпают песок, утрамбовывают его, затем слой щебня или гравия. Толщина каждого слоя – 0,35-0,45 метра. Выравнивают, а после укладывают бетонную плиту.
Второе решение предполагает армирование заливкой бетона. Основание котлована укрепляют сеткой из металлической арматуры. Диаметр стержней составляет не менее 10 мм, размер ячеек – не более 0,2 м. Сетку заливают цементным раствором с добавленным пластификатором для повышения прочности. Время высыхания стяжки зависит от погодных условий, но ждать придется не менее одной недели.
После уверенного закрепления дна возможно возведение резервуара, одновременно устраняя зазоры и выполняя гидроизоляцию колец.
Закрепление нижнего бетонного кольца
Иногда основание под колодцем сделано верно, но кольцо все равно смещается в сторону. Его нужно закрепить: зафиксировать на бетонной стене и залить по бокам цементным раствором. При проседании вниз нижнее звено необходимо застопорить дополнительными приспособлениями.
Можно врезать стальные трубы в стены кольца, чтобы те плотно крепились в земле и предотвращали дальнейшее опускание, даже при незначительном смещении основания.

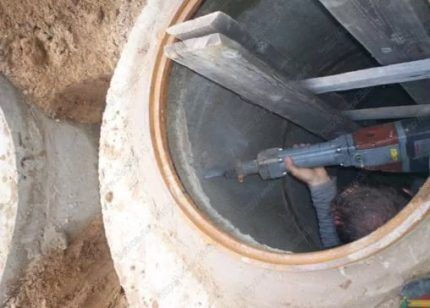

В стенках нижней части сооружения делают 4-6 отверстий и устанавливают туда трубы с диаметром не менее 0,05 метра. Каждую трубу заполняют раствором для исключения попадания воды.
Если грунт недостаточно плотный и вбить поддерживающие детали не удаётся, их зафиксируют при обратной засыпке песчано-гравийной смесью, куда для надёжности добавят сухой цемент.
Заделка пространства между кольцами
Разделение двух бетонных элементов с возникновением большой промежутки имеет несколько решений. Прежде всего, нужно определить, остановился ли процесс оседания. При его продолжении потребуется демонтировать конструкцию, укрепить основание и восстановить сооружение.
При прекращении осадки грунта можно выбрать два варианта.
- Снять конструкцию до зоны ремонта, применить кольца, зафиксировать их скобами, уплотнить стыки.

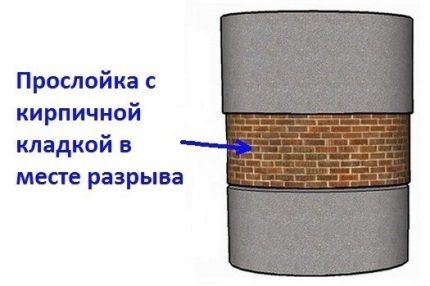

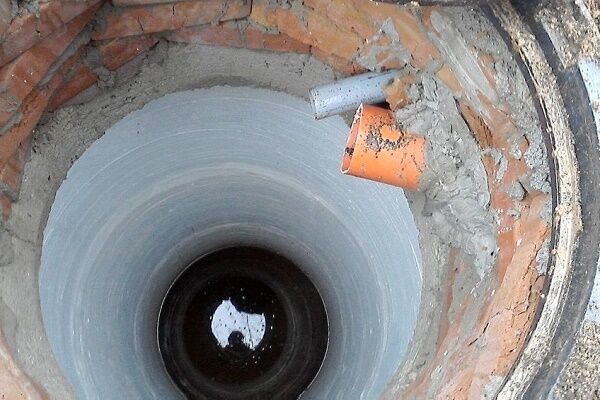

- Заделать появившийся разрыв кирпичной кладкой вместо разборки для ремонта.
Кирпичи укладывают традиционным способом, с перекрытием в полкирпича, на обычный цементный раствор. Для укрепления кладки её покрывают штукатуркой, а после — битумной водоотталкивающей мастикой.
После ремонта важно убедиться в надежности конструкции и понаблюдать, не оседает ли емкость. Если приспособление не принесло результата, потребуется разобрать конструкцию и выполнить полный ремонт с усилением дна, дополнительным креплением швов скобами и гидроизоляцией стенок канализационного колодца.
Эффективные способы герметизации стыков

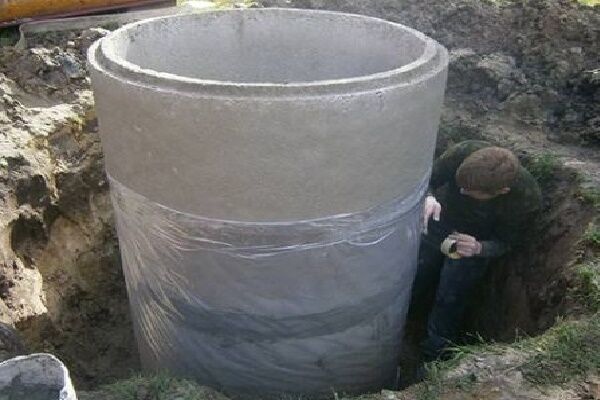

Часто небольшое проседание приводит к появлению зазоров между звеньями из-за некрепких соединений между кольцами и плохой герметизации. Заделка уже образовавшихся щелей окажется малоэффективной.

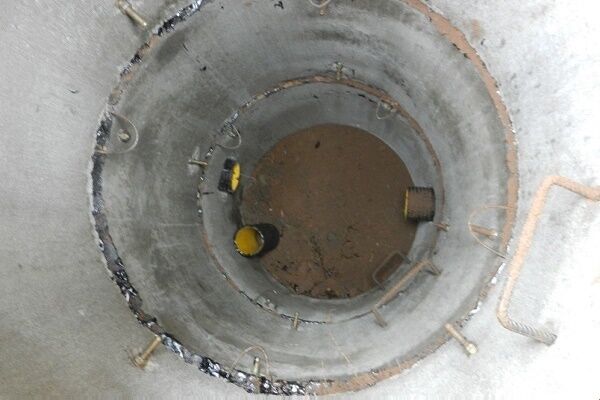

Сначала нужно соединить звенья металлическими скобами по всему кругу, а затем производить… герметизацию стыков по всем правилам.
Материалы для заполнения швов.
- штукатурка (на основе цемента и ПВА);

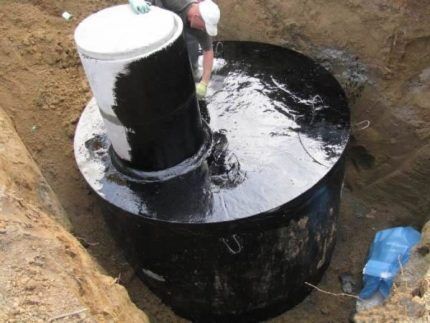

- Для внешних работ подходит рулонный материал с защитным слоем из битумно-мастичных веществ.
- замазка из битумно-бензиновой смеси;
- уплотняющая лента RubberElast;
- фиброрезина Kiilto FIBERPOOL;
- герметик Пенеплаг и др.
Крепежные скобы обеспечивают надёжность герметизации, однако предпочтительнее применять современные материалы вместо традиционных.
Поверхность с небольшими трещинами и зазорами можно заделать материалом, имеющим свойства герметика, например, морозоустойчивым клеем для плитки или монтажной пеной.
Профилактика проседания выгреба
Чтобы избежать хлопотного и иногда затратного ремонта накопительных емкостей, целесообразно заранее предусмотреть меры предосторожности против смещения и проседания конструкции.
Для этого необходимо:
- Создать плоское, надежное, устойчивое основание.
- Установить основание из бетона или прикрепить днище.
- Соединить все звенья металлическими скобами.
- произвести надежную герметизацию стыков;
- Засыпать резервуар снаружи песчано-гравийной смесью с цементом.
Большие конструкции больше подвержены смещению колец, так что защита должна быть крепче.
При поднятом уровне грунтовых вод и loose песком лучше установить герметичный резервуар, чем фильтрующий колодец.
Ремонт канализационного колодца с установкой пластиковой вставки продемонстрируют. следующая статья, с содержанием которой мы советуем ознакомиться.
Выводы и полезное видео по теме
Видео поможет разобраться, как устранить последствия оседания или смещения бетонных колец на канализационном накопителе.

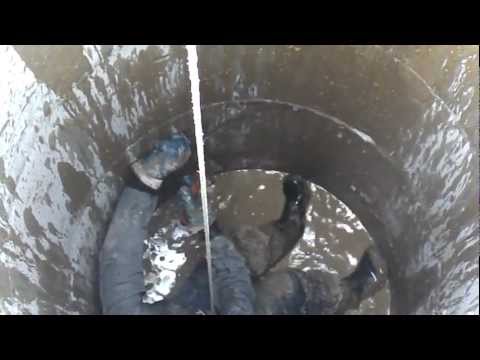

Видео первая. Выравнивание швов ремонтной смесью.

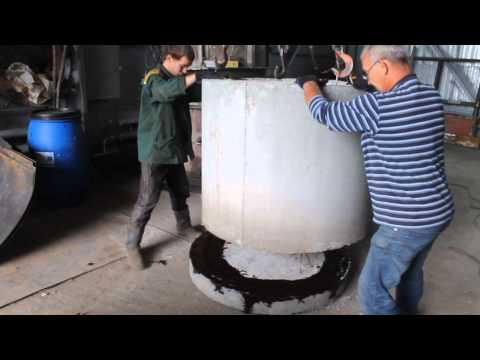

Видео #2. Тестирование гидроизоляции Раберит:

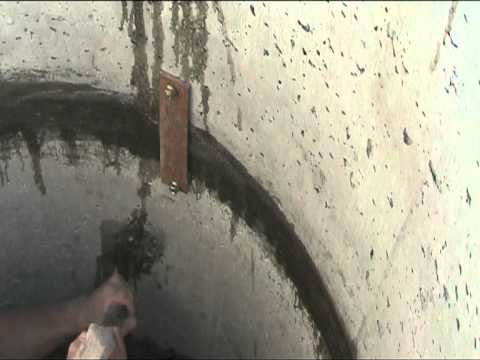

Видео #3. Скрепление звеньев скобами:
Элиминация причин проседания накопительного резервуара для канализационных стоков – трудоемкий процесс, требующий терпения и профессиональных умений. При сомнениях в определении причины смещения или способе ремонта выгреба обратитесь к специалистам.
Расскажите свой опыт ремонта сливных ям с проседающими кольцами. Есть проверенные методы восстановления формы? Добавьте комментарии, вопросы и полезную информацию с фотографиями в расположенном ниже блоке.
