Иногда для огородника долгожданный дождь в разгар сезона превращается в стихийное бедствие. Из-за продолжительной летней грозы, как и во время весеннего паводка, на участке может появиться настоящий пруд.
Чтобы не было застоя воды, требуется система сбора и удаления её с участка. Самостроение ливневой канализации позволит сократить расходы на её обустройство.
Статья подробно описывает устройство системы отвода дождевой воды, ее составные части. В ней рассказывается о правильной постройке и уходе за системой. Следуя нашим советам, организовать водоотвод будет нетрудно.
Варианты ливневой канализации
Ливневая канализация представляет собой специфическую конструкцию. Вода, улавливаемая ею, содержит как мелкие, так и крупные отходы. В связи с этим в ливневой системе необходима первичная очистка.
Объем принимаемой воды, конструкция и продолжительность работы системы могут варьироваться.
Исследуя устройство системы, можно выделить три типа ливневой канализации.

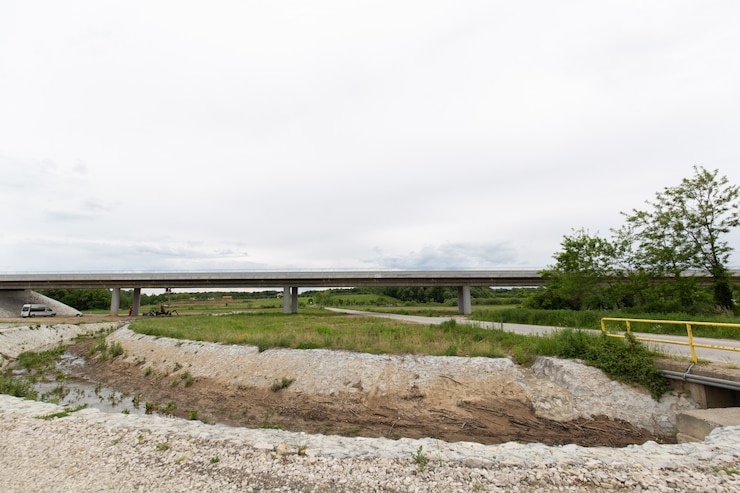

- ОткрытаяПростота конструкции, легкость исполнения и невысокая стоимость.
- Закрытая. Этот вариант представляет собой больше сложностей. Требуется работать с подземными трубопроводами и водостоками. Планирование системы важно провести до начала монтажа, а работы по установке желательно доверить специалисту.
- Смешанная. Выбирают при недостатке финансирования для реализации второго варианта и необходимости покрытия большей площади. По своей природе напоминает сочетание первых двух вариантов.
Первый тип ливневой канализации включает водоотводящие лотки, встроенные в покрытие. Вода через них направляется в предназначенное место или на огород. Второй тип расположен ниже нулевой отметки, что требует значительных земляных работ и затрат.
Такую ливневку обычно обустраивают при начальной разработке участка, так как это проще выполнить вариантом с промерзанием. Заглубляют систему не очень глубоко — до метра максимум, но и зимой, и ранней весной она не работает.
Чтобы предотвратить обмерзание канализации, трубы укладывают глубже, чем точка промерзания грунта. При третьем типе ливневой канализации элементы системы располагаются как над поверхностью земли, так и в грунте.
Проектирование ливневки всегда индивидуально, поскольку редко встречаются участки с абсолютно одинаковыми условиями.
Основные элементы классической канализации
Ливневая канализация бывает точечной и линейной. Точечная собирает воду с поверхностей, не впитывающих влагу, например, крыш, площадок с твердым покрытием. Вода направляется в приемные емкости, а затем в водоотводящую систему.
При линейном методе водоотведения вода стекает в лотки, установленные вдоль тропинок и площадей. Упрощенная система ливневой канализации включает следующие компоненты:
- Труба, проложенная под землей и покрытием, собирает воду и выводит ее на край схемы.
- Лотки — главное звено системы, отвечающей за перемещение избыточной воды к пескоуловителям.
- Система сбора воды из трубы или самой низкой точки двора с помощью специального устройства.
- Фильтр и распределитель — незаметные, но важные части системы.
Каждый элемент системы равноценен. Неисправность любого компонента ухудшает работу всего механизма.
Виды дождеприемников для канализации
Дождеприемник предназначен для сбора воды из труб и двора. В качестве первого элемента водоотводной системы он принимает весь объем воды, поступающий из дождеприемных труб. При выборе дождеприемника учитывают средний объем осадков, их интенсивность, рельеф местности и площадь ливневой канализации.
Дождеприемники бывают чугунные и пластиковые. Чугунные лучше подходят при больших нагрузках, а пластиковые привлекают умеренной стоимостью, небольшим весом и упрощенным монтажом. Можно сэкономить, построив дождеприемный колодец из кирпича на даче самостоятельно.
Для обшивки стенок ямы используют кирпич, оставив проход для трубы. После этого внутреннюю поверхность штукатурят. Желательно оставить промежуток между земляной стенкой и облицовкой, заполнив его бетоном. Дно дождеприемника обязательно заливают бетонным раствором.
Важное изделие также производят из бетонных колец. Нижнее кольцо можно купить с готовым дном, избежав заливки плиты. На заводах дождеприемники порой комплектуют корзиной, сифоном и декоративной решёткой.
Для частных построек чаще всего используют дождеприемники из пластика или композитных материалов. Форма их — куб с стороной 30-40 сантиметров. Внизу и по всем сторонам установлены адаптеры для встраивания труб.
Чтобы не забивать трубы мусором из-за ячеек решетки, дождеприемники снабжают корзинами. По мере заполнения их извлекают, очищают и снова устанавливают.
Заводской дождеприемник разделён перегородками на отсеки, образуя водяной затвор. Это предотвращает попадание неприятного запаха от разлагающейся органики наружу.
Работа точечного дождеприемника зависит не только от объема, но и от места установки. Лучше всего располагать его под водостоком или там, где всегда скапливается влага. При установке под трубой струи должны попадать точно в центр решетки, чтобы вся вода направлялась внутрь, а не на фундамент или покрытие двора.
Зачем нужны песколовки?
Дождевая и талая вода всегда содержат некоторое количество нерастворимых частиц. Без пескоулавливателей канализация заилится, и её работа будет нарушена. Чистка системы – дорогостоящая процедура.
Песколовка — камера, размещаемая после точечных приемников там, где вода сбрасывается в подземные трубы. Её конструкция направлена на замедление скорости потока воды при поступлении в неё.
Под действием силы притяжения взвешенные частицы оседают на дно, а очищенная жидкость вытекает через специальное отверстие. Пескоулавливатель имеет форму ловушек с множеством горизонтальных или вертикальных камер.
Что такое дренажные каналы?
Если отмостка вокруг дома Выполнена часть работы, но не предусмотрена система водостока. Из ситуации можно выйти с помощью дренажных желобов, которых еще называют линейными дождеприемниками. Каналы из бетона или пластика укладывают за границей отмостки параллельно дорожкам и свесам крыши под определенным углом.
В ливневые дренажные каналы поступает вода с крыш и всего двора, покрытого асфальтом или плитами. Такая система может обслуживать больше объектов, чем точечная. При покупке готовых лотков следует обратить внимание на класс допустимой нагрузки и предел механической прочности.
Изделия с маркировкой А15 – самые слабые и рассчитаны на нагрузку до 1,5 тонн. Их устанавливают по периметру дома, в пешеходных и велосипедных зонах. Лотки класса В125 выдерживают без повреждений нагрузку до 12,5 тонн, поэтому подходят для установки в районе гаража.
Для частного строительства нет необходимости приобретать громоздкие бетонные желоба; более подходящими будут лотки из пластика, имеющие классы прочности А, В и С. В качестве сырья для их производства используется полиэтилен или полипропилен.
При выборе лотков важное значение имеет гидравлическое сечение, обозначаемое буквой DN. Оно должно совпадать с диаметром труб, подводимых к этим элементам. Для пластиковых желобов размер DN варьируется от 70 до 300.
Стандартный лоток длиной один метр оснащен замковой системой, позволяющей выстраивать желоба в линию, присоединять их к трубам или создавать ответвления. Для загородных домов и частных построек оптимальным выбором считаются модели от DN100 до DN200.
Как выбрать трубы?
Для ливневой канализации по СНиП применяют трубы из металла, асбеста или пластмассы. пластмассовых трубахЛегкие, декоративные, не подверженные коррозии, отличаются простотой монтажа, однако механическая прочность материала меньше, чем у металла.
Определившись с материалом, следует выбрать диаметр труб.
Наибольшее количество подаваемых атмосферных осадков измеряют с помощью следующей формулы:
Q=q20×F×Ψ
Здесь: Q – необходимый объём, q20 – показатель интенсивности осадков за 20 секунд (литры в секунду на гектар), F – площадь подворья в гектарах, при скатной крыше площадь рассчитывается по горизонтальной плоскости, Ψ – коэффициент поглощения.
На основе вычисленного показателя и справочников Лукиных определяют не только диаметр, но и угол наклона системы.
Выбор подходящего диаметра труб для ливневой канализации позволит справляться с большой нагрузкой даже при сильных дождях. При поступлении стоков из нескольких желобов их объём суммируется. Практикующие специалисты для труб сечением 110 мм и желобов того же размера обычно рекомендуют уклон в 20 мм на погонный метр.
Подсоединяя трубу к дождеприемнику, уклон немного увеличивают для предотвращения застоя жидкости. При входе в пескоуловитель уклон уменьшают. Это замедляет движение воды, и взвешенные частицы оседают на дно в большем количестве.
Вода в канализационной системе подобного типа отводится естественным образом. уклону дренажной трубыОтсутствие напорных насосов позволяет самостоятельно организовать ливневку на дачном участке.
Хозяин сможет сделать все работы самостоятельно. О расчетах для организации ливневой канализации написано подробно. в статье, с содержанием которой мы рекомендуем ознакомиться.
Где нужен колодец и коллектор?
В ливнёвой канализации, подобно любой системе из подземных труб, необходим колодец.
Установка его целесообразна в следующих обстоятельствах:
- если сходятся 2 и более потока;
- При необходимости кардинально изменять глубину заложения, траекторию или угол уклона трубопровода.
- При необходимости увеличения диаметра трубы.
На прямых участках системы устраивают колодцы через установленные промежутки. При диаметре колодца не более 150 мм следующий располагают от 30 до 35 метров. При диаметре 200 мм — от 45 до 50 метров, а при диаметре 0,5 метра — интервал увеличивают до 70-75 метров.
Диаметр колодца частного дома не превосходит одного метра. Глубина колодца влияет на размер его диаметра: чем глубже, тем больше требуется диаметр.
Одни владельцы строят колодцы из кирпича или железобетонных колец, как это делалось раньше. Другие выбирают более современные материалы — пластик и стеклопластик. По конструкции колодцы могут быть разборными или цельными.
Предметы цилиндрической формы с плотно прилегающим дном и открытием сверху, имеют на них патрубки для подключения труб.
В качестве колодцев используют также несколько соединенных между собой дождеприемников.
Для направления собранной воды в постройки для обработки грунта или в водоотводную канаву в систему добавляют коллектор. В некоторых случаях эту функцию выполняет большая пластмассовый колодецИз него делают накопитель, закупорив выходные патрубки. Для пользования водой используют погружной насос.
Для сбора сточных вод применяют трубы большого диаметра – железобетонные или пластиковые – с подводом к ним всех трубопроводов. В продаже имеются готовые емкости для заглубления. Многокамерные резервуары очищают дождевую и талую воду по такому же принципу, что и септики.
Как выполнить монтаж ливневки?
Монтаж ливневки осуществляется по той же технологии, что и обычной канализационной системы.
Перед устройством системы ливневой канализации выполняется расчет и подбор необходимых материалов. Дождевая вода собирается на крыше дома перед попаданием в трубы, поэтому строительство водоотвода начинается с верхней точки строения.
Для установки водосточных желобов На крыше отмечают верхнюю и нижнюю точки, а между ними натягивают леску. Желоба устанавливаются по этой трассе с учетом уклона. Место размещения труб водостока определяет направление их укладки.
Кронштейнами фиксируют желоба и трубы, прикрепляя их саморезами. В нижних точках для направления воды в водосток необходимо устанавливать воронки. При сборке лотков и труб на стыках наносят герметик. Иногда на краях деталей имеются заводские уплотнители, что обеспечивает плотное соединение при стыковке.
С кровли через водосточные трубы вода направляется в систему ливневки. Работы по созданию линейной системы водоотвода, вне зависимости от её сложности, включают несколько шагов:
Точечное удаление осадков
Сначала размечают трубопровод, состоящий из каналов, приемников и колодцев, вбивая колышки в местах расположения каждого элемента. Между колышками прокладывают шнур для общей картины. Затем копают траншею и небольшие углубления под дождеприемники. На дне устраивают песчаную подушку.
При угрозе распространения корневой системы в зоне прокладки труб, дно застилают геотекстилем. Монтаж начинается с установки колодцев и коллекторов.
Далее укладываются более мелкие элементы: дождеприемники, пескоуловители, лотки. Все это соединяют трубами рассчитанного диаметра с уклоном, выбранным из таблицы или рекомендуемым СНиП.
Собранную конструкцию проверяют на герметичность, поливая каждый участок водой. Одинаковое количество залитой и вытечетной воды свидетельствует о качественной сборке. Разница в объемах воды указывает на провисание.
В случае отсутствия проблем во время испытаний систему покрывают песчано-цементным слоем и грунтом. Иногда некоторые элементы ливневой канализации соединяют с дренажной системой. При этом трубы первой должны располагаться над трубопроводом второго, но подходить к одному коллектору.
Слияние сточных труб ливневых и бытовых категорически недопустимо. Такое соединение грозит перегрузкой бытовой системы со всеми вытекающими проблемами.
Рассмотрим сооружение ливневой канализации с точечными водоприемными устройствами. Для этого использовали обычные канализационные трубы. Подобный выбор обусловлен застоем воды на поверхности, который возникает из-за практически полной неспособности грунта впитывать воду из-за глинистого состава почвы.
Уклон должен присутствовать во всех магистральных участках. По инструкции на поворотах устанавливают поворотные колодцы для очистки, но в примере их не использовали.
Предположим, что магистрали проложены с наклоном, к ним подключены отводы, и соединения герметичны. Герметичность необходима не для защиты грунта от осадков, а для того, чтобы песок не попадал в систему.
Продолжаем работу: нужно соединить ливневку с трубой, ведущей в колодцы для сбора воды.
Профилактика неисправностей ливневой канализации
Самостоятельно смонтировав ливневку частного дома или дачи, не стоит забывать о необходимости её постоянной заботы. Профилактические действия включают… очистку лотков и точечных дождеприемников от осевшего в них мусора.
Без этой процедуры система непременно выйдет из строя. Лучше всего пользоваться системой постоянно.
Зимой бывают оттепели, когда в водостоки и трубы стекает вода из… водосточной системы. Далее она перемещается в ливневую канализацию,
где замерзнув, превращается в лед.
Для недопущения образования наледей в системе ливневой канализации. саморегулирующийся греющий кабель В дождеприемники, находящиеся под водосточными стояками, ведут трубы. Это предотвращает образование льда в прогреваемых системах, а при его появлении позволяет быстро устранить затор.
Выводы и полезное видео по теме
Видео расскажет о назначении, строении ливневки и последствиях ее поломки.
Этот материал поможет разобраться с монтажом ливневой канализации.
Доступна к созданию даже без специальных знаний в строительстве, ливневая канализация представляет собой сложную инженерную систему.
