Частные дома с подвалами и цокольным этажом в районах с высоким уровнем грунтовых вод подвержены затоплению, что может стать причиной разрушения фундамента. Чтобы этого избежать, стоит установить эффективную дренажную систему возле постройки.
В статье рассмотрены способы обустройства дренажной системы для отвода грунтовых вод от фундамента своими руками. Представлены схемы устройства систем сбора и отвода воды, а также описаны способы строительства колодцев.
Чтобы легче было понять сложную информацию, используют рисунки, фотографии и видеоуроки.
Назначение и устройство дренажной системы

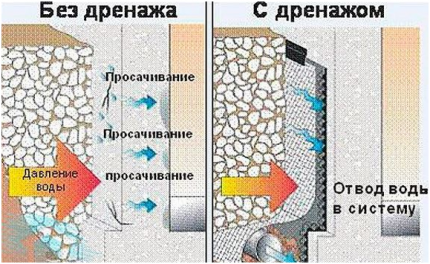

Дренаж необходим, когда дом располагается в пониженной местности или уровень грунтовых вод превышает высоту цоколя или подвала, что может грозить затоплением. дренаж участкаСтроение возведено на основаниях из глины, подверженных вспучиванию во время заморозки почвы зимой.
Система дренажа имеет несколько существенных задач.
- Облегчает нагрузку грунтовых вод на стены и основание здания.
- предотвращает подтопление подвальных помещений;
- осушает территорию, прилегающую к строению.

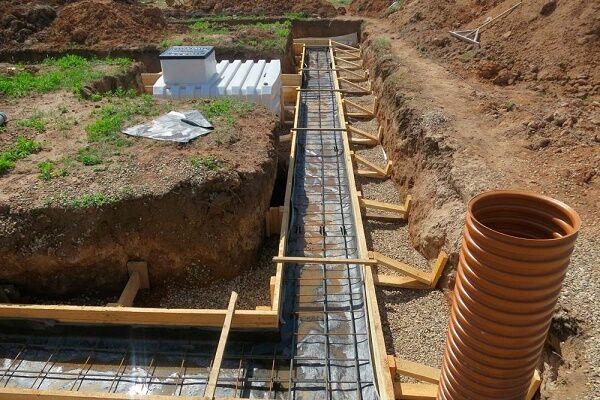

Рекомендуется организовать дренаж во время создания котлована под дом, избегая нарушения ландшафта участка после возведения строений и оборудования придомовой территории.

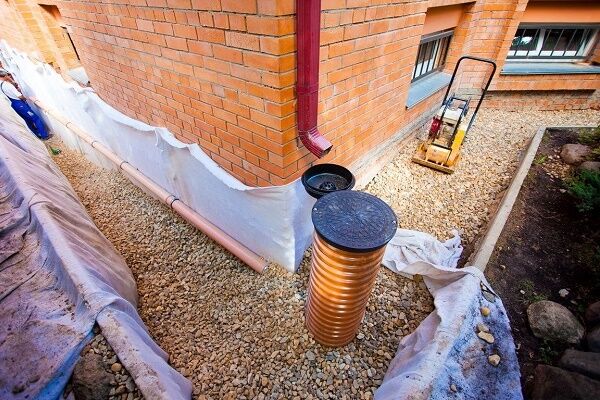

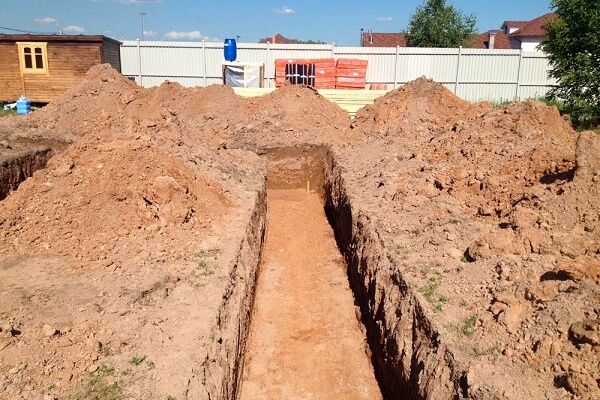

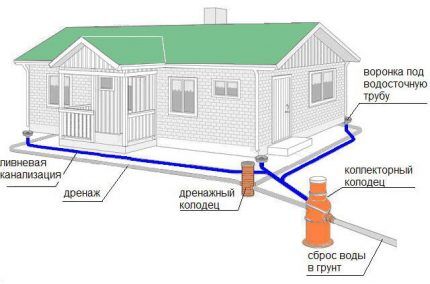

Для обустройства дренажной системы по периметру домаРазрабатывают траншею, расстояние которой от котлована или строения (при наличии) составляет полтора до трёх метров.
После этого монтируют замысловатую систему трубопроводов, а по мере необходимости размещают одно или несколько дренажных колодцев. Число колодцев и количество трубных каналов определяется размерами участка, глубиной залегания грунтовых вод и характеристиками почвы.
Некоторые путают дренажную систему с ливневой, но между ними важная разница. Ливневая канализация служит для отвода дождевых вод и обычно размещается на поверхности земли. Дренажные трубы располагаются глубже, чем основание фундамента.
Информацию о создании проекта дренажной системы для сбора, отвода грунтовых вод, осушения и улучшения участка можно найти в другом источнике. популярной статье нашего сайта.
Основные виды дренажных колодцев
Существуют разные виды колодцев, различающиеся назначением, материалами и размерами. Устройство дренажных колодцев различных типов почти идентично.

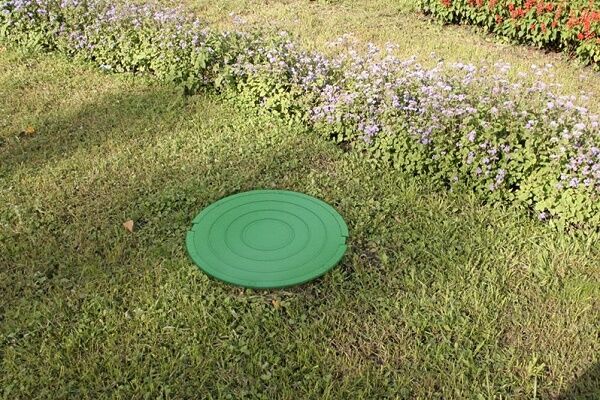

Это емкости с закрытыми днищами, к которым подведены трубы. дренажной канализацииКолодец находится полностью под землёй, крышка которого — люк.
Основной критерий различия колодцев — функциональное назначение.

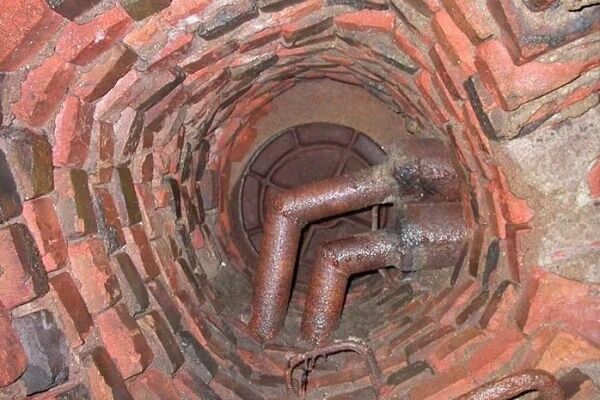

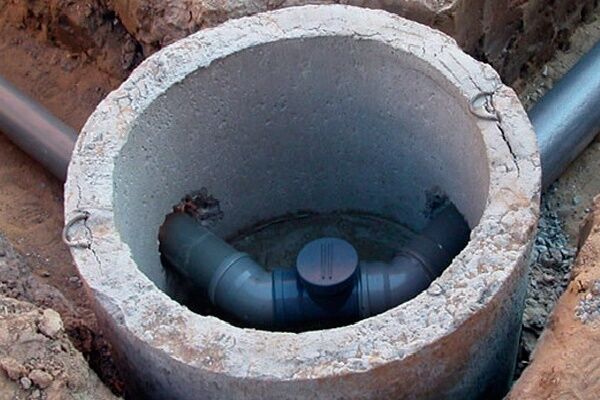

Характеристики смотровых колодцев
Вентиляционные или ревизионные дренажные колодцы предназначены для…
- Регулярное обследование канализационной системы.
- контролирования работоспособности трубопровода;
- Регулярная чистка труб и выполнение ремонта.
Ревизионные колодцы монтируют в зонах, подверженных риску засорения или загрязнения труб. Габариты колодцев определяют, исходя из структуры канализации. В малогабаритных трубах обычно размещают смотровые колодцы диаметром от 340 до 460 мм.

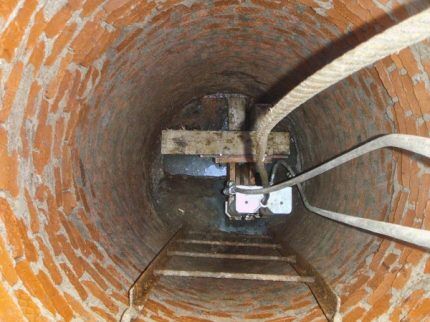

Для водостоков большого диаметра устанавливают дренажные конструкции диаметром до полутора метров. Некоторые емкости имеют ступени, что облегчает спуск внутрь. В такой колодце взрослый человек может находиться для проведения очистки или ремонта трубопровода. Прочистка системы выполняется промыванием труб водой под давлением.

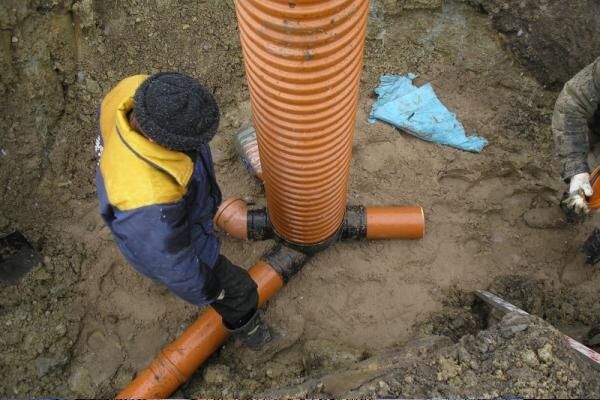

Поворотные конструкции – это тип смотровых колодцев, установленных в точках пересечения труб под углом. В каждом повороте их не требуется ставить, достаточно монтажа через определенный угол.
При установке поворотных колодцев нужно обращать внимание на их строение. дренажной системыИ размещать таким образом, чтобы к ним были подведены все угловые и крестообразные участки трубопровода.
Предназначение накопительных конструкций
Водоприемный колодец предназначен для сбора и хранения воды, а затем её откачки в водоем или сточный канал. Это большая емкость диаметром до полутора метров, куда поступают все трубы системы дренажа.
Его размещают там, где не получится соорудить фильтрующий колодец или отвести накопленную канализацией воду в ливневку. Чаще всего его удаляют с территории участка.

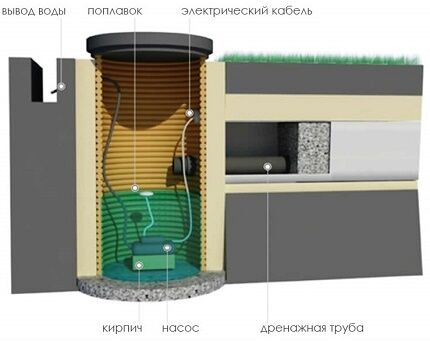

Водоприемный бак часто снабжают электрическим насосом для отвода жидкости в водоем или для полива огорода. В некоторых накопителях предусмотрены автоматические системы: при достижении заданного уровня заполнения емкости вода откачивается автоматически.
Особенности поглотительных емкостей

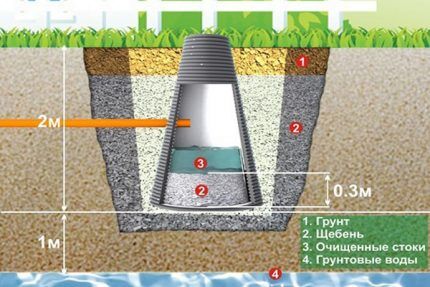

Фильтрующие колодцы применяют на участках с умеренно влажным грунтом, находящихся вне зоны действия природных водоемов и без сетей водоснабжения. Ежесуточная добыча воды не должна быть больше одного кубического метра.
Колодец может иметь круглую форму с диаметром до полутора метров, или прямоугольную и квадратную, площадь которых не превышает шесть квадратных метров. Для его постройки применяют бетонные кольца или пластмассовые емкости.

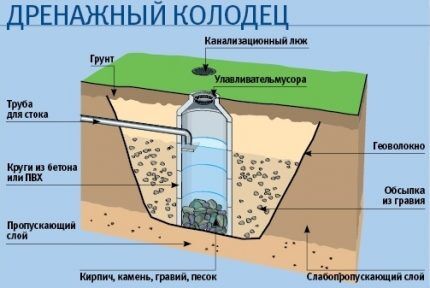

Устройство поглотительного колодцаОтличается от других видов дренажных емкостей отсутствием герметичного дна. Вместо него внизу колодца установлена фильтрующая система, пропускающая через себя грязные стоки воды, очищающие их от мусора и отводящие в глубокие слои грунта.
Материал изготовления дренажных колодцев
Можно соорудить колодцы для дренажной системы из бетонных колец или приобрести готовые пластиковые емкости нужного размера. Как сделать колодец – решать вам, но учтите: первый вариант дешевле, но трудоемче, второй – проще, но немного дороже.
Создание колодца из бетонных колец представляет определённые трудности. Высокая масса бетонных элементов может потребовать использования грузовой техники и привлечения дополнительных лиц. Проделывание в кольцах отверстий для труб также является непростой задачей.
Установка бетонных колодцев требует труда, но высокая надёжность, прочность и долгий срок службы делают это оправданным.
Их можно устанавливать в любом месте, в том числе на участках с грунтом, подверженным гидротермическому воздействию и пучению при заморозке, где пластик может изменить форму.

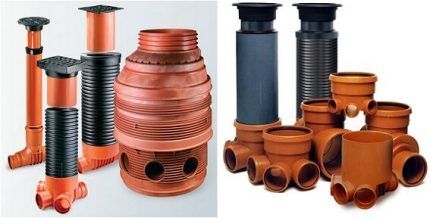

Пластиковые емкости актуальны благодаря своей надёжности, удобству, простоте монтажа, лёгкому весу и возможности быстрой установки. В корпусах таких емкостей предусмотрены отверстия нужного диаметра для присоединения труб.
В целях экономии многие применяют комбинированный способ установки колодцев. Для смотровых и поворотных используют пластиковые баки, а фильтрующие и накопительные сооружают из бетонных колец. Доступен ещё один вариант – собственноручное изготовление колодцев из пластиковых труб, о чём сказано ниже.
Главные правила организации водоотведения на приусадебном участке.
Для дренажной системы выбирают самую высокую точку участка и с нее рыть траншею наклоном от 2 до 5 см глубиной два метра с укладкой труб. В углах устанавливают поворотные колодцы, а в местах узловых соединений – смотровые.
Последним звеном системы канализации служит … уложенные с уклоном трубыКолодец служит как фильтром, так и резервуаром для воды, обеспечивая её вынужденный или естественный сброс.

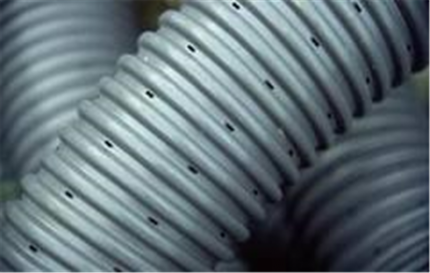

Для дренажной канализации следует применять гофрированные трубы с перфорацией из ПВХ или полиэтилена. Трубы не имеют технических ограничений по укладке и монтируются просто. Диаметр труб может варьироваться от 50 до 200 мм в зависимости от размеров отводных отверстий в дренажном колодце.

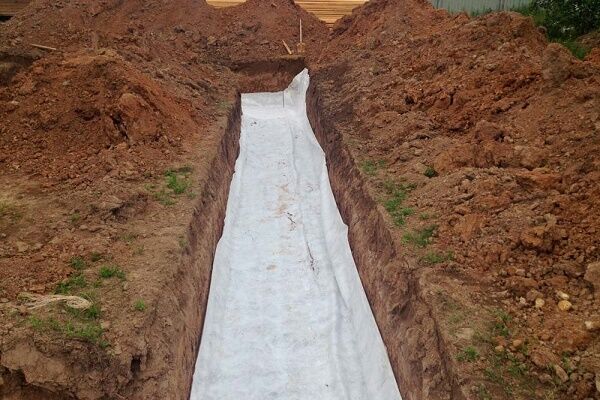

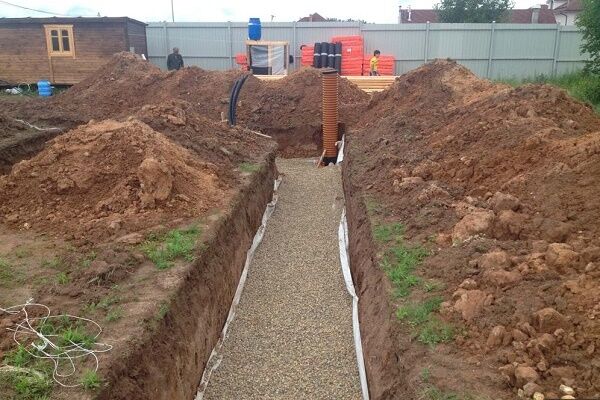

Чтобы канализационная система работала исправно, нужно выполнить ряд подготовительных действий. На дно траншеи укладывается песок толщиной 5 см и тщательно утрамбовывается. После этого дно и стенки канавы покрываются геотекстилем, который будет выполнять роль фильтра и предотвращать заиливание системы.

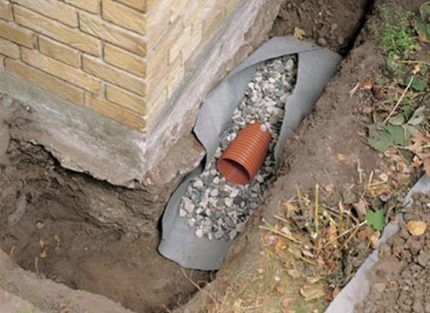

Следующий слой — щебень, толщиной около 10 сантиметров, на котором укладывают перфорированная трубаПоверхность засыхают ещё одним слоем щебня и завертывают в геотекстиль с нахлёстом. Затем сверху укладывается слой земли, добытый при прокладке траншеи.
Изготовление и монтаж пластиковых колодцев

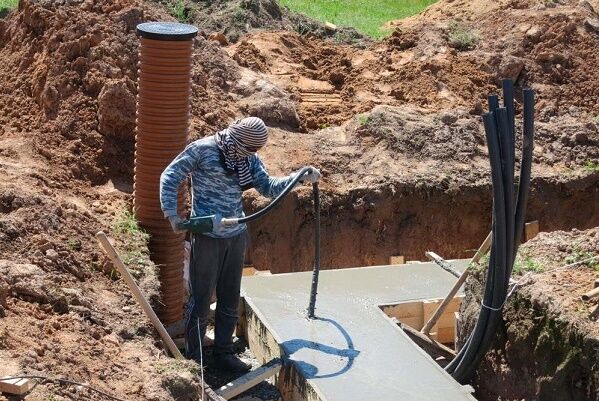

Установка выполняется с учетом типа колодца. Смотровым, поворотным и накопительным строениям требуется бетонный фундамент. Для поглощающих колодцев без дна нужна установка фильтрации.
Как установить ревизионный и коллекторный колодец

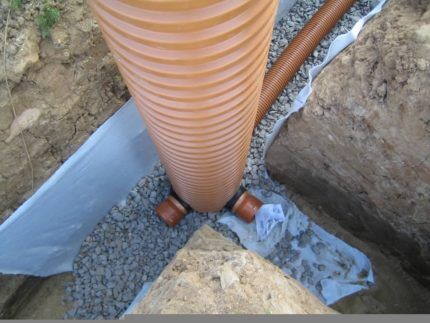

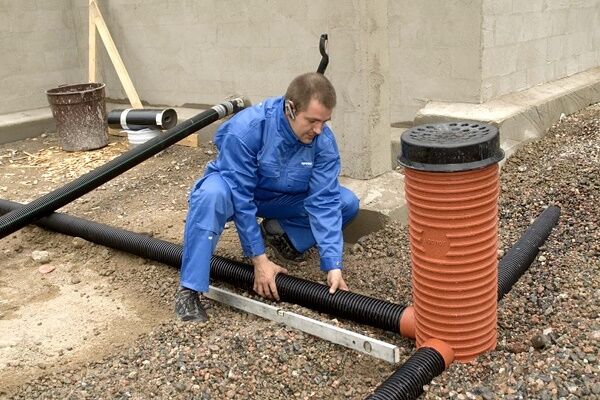

Для установки готовой пластиковой емкости достаточно поместить её на предварительно обустроенное основание. Установка обоих видов колодцев почти идентична. Отличие может заключаться только в размерах, числе отводных труб и способе расположения – горизонтальном или вертикальном.

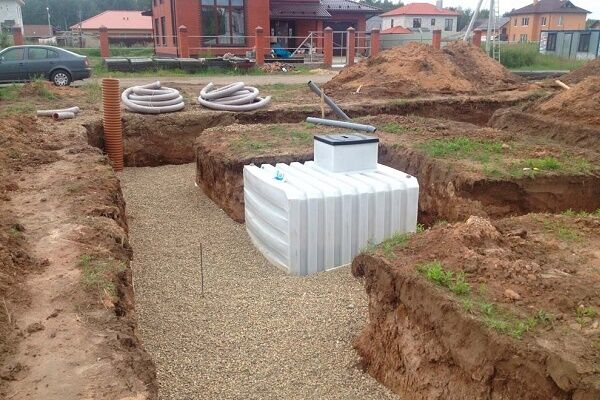

Смотровые сооружения преимущественно имеют вертикальную конструкцию, накопительные могут быть либо горизонтальными, либо вертикальными. Также коллекторные колодцы часто оснащают дренажным насосом и выводят трубы в водосборник.
Перед созданием колодца для сбора и направления сточных вод выкопайте траншею, выполните предварительные действия, упомянутые ранее, и уложите трубы, оставив их незасыпанными.
Этапы установки колодца следующие:
- Глубже уровень прохождения труб нужно углубить участок под будущий колодец на 40 сантиметров.
- Засыпьте и утрамбуйте слой песка и гравия.
- Смешайте песок и цемент в соотношении 3 к 1, получив бетонный раствор, и вылейте его на дно.
- Когда основание застынет и придёт в полную готовность (примерно через два дня), уложите слой геотекстиля.
- Поместите емкость на бетонное основание, подсоедините трубу к отверстиям.
Закройте конструкцию люком, а затем засыпьте её щебнем и грунтом по всей площади.
Монтаж поглотительной конструкции из пластика
Установка фильтрующего колодца предполагает использование пластиковых емкостей без дна. Монтаж производится аналогичным образом, за исключением заливки бетонного основания. Вместо него внизу колодца создают фильтрующую систему, которая очищает поступающую воду естественным способом.
На дно укладывают слой гравия, щебня или подобного материала толщиной 20-30 см. Трубы подсоединяют к верхней части колодца, конструкция засыпается щебнем или гравием со всех сторон, сверху накрывается геотканью и закрывается люком.
Изготовление емкости из пластиковых труб
Если у вас нет готовой пластиковой емкостиИзготовить ее можно самостоятельно. Для этого понадобится пластиковая труба заданного диаметра (35-45 см – для смотровых и поворотных конструкций, 63-95 см – для коллекторных и поглотительных). Также нужно купить круглую крышку и люк из пластика соответствующего размера трубы и резиновые уплотнители.
Алгоритм изготовления:
- Вырежьте отрезок пластиковой трубы нужной длины для вашего колодца.
- На расстоянии 40-50 сантиметров от дна просверлите отверстия под трубы и установите в них резиновые прокладки.
- Закройте емкость снизу и промажьте все стыки мастикой на основе битума или другим герметиком.
Монтаж самодельного дренажного резервуара выполняется по указанной ранее инструкции.

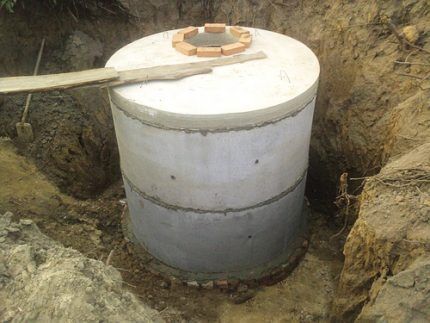

Сооружение колодца из бетонных колец
При возведении колодца требуется железобетонные кольца из влагоустойчивого бетона. Размеры колец зависят от типа и назначения колодца. Глубина заложения колец должна составлять минимум два метра.
Бетонные кольца производятся разного диаметра (от 70 см до 2 м) и высоты (от 10 см до 1 м), что позволяет выбрать подходящее изделие. Для колодцев обычно используют кольца высотой 50-60 см и диаметром 70-150 см. Вес колец зависит от размеров и варьируется от 230 до 900 кг.

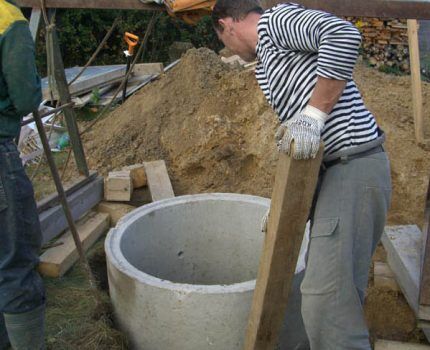

Такой вес возможно поднять одному человеку, но лучше пригласить одного-двух помощников. Конструкцию можно установить двумя способами. Если диаметр кольца позволяет поместиться внутрь человеку, его можно поставить на землю и приступить к выемке грунта изнутри.
Своим весом кольцо будет утапливаться в землю и опускаться при удалении грунта. Так можно устанавливать все кольца, располагая их последовательно и фиксируя металлическими зажимами.
Второй вариант предполагает предварительное рытье котлована шириной на 40 см больше диаметра бетонных колец. Если грунт мягкий, дно следует засыпать гравием слоем 15-20 см, а затем опустить кольца из бетона. При изготовлении ревизионного или накопительного колодца нижнее кольцо лучше устанавливать с глухим дном.
Отсутствие дна предполагает его самостоятельное создание посредством заливки бетонным раствором с армированием нижней части колодца. Установка поглотительной конструкции предусматривает оснащение дна емкости фильтрующей системой, как и ранее указано.
Между кольцами наносят цементно-песчаную смесь, которая после застывания покрывается битумно-полимерной гидроизоляцией.
Далее от колодца согласно разработанной схемеВыкапывают траншею для дренажных труб, но прокладывать их не стоит спеша, ведь сначала нужно выполнить еще одну трудоемкую работу – проделать отверстия в бетоне для подключения труб. Это возможно сделать с помощью перфоратора и победитовых или алмазных коронок по бетону. Разные диаметры делают подбор нужного размера несложным, но стоимость их достаточно высокая.

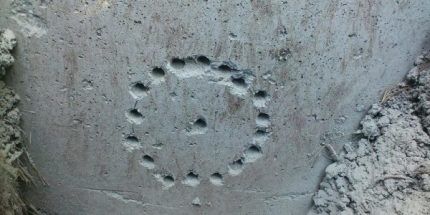

В отсутствие в хозяйстве коронки по бетону и нежелании тратить деньги на ее приобретение можно воспользоваться более доступным методом. В месте, где планируется сделать отвод, приложить трубу и обвести её карандашом по контуру нужного диаметра. По линии просверлить сквозные отверстия перфоратором.
Вставьте лом в центральную дырку и аккуратно начните ее разрушать. По мере расширения отверстия воспользуйтесь большим молотком или кувалдой, чтобы закончить процесс. После этого поставьте трубы, надев на них резиновые уплотнители, и вставьте их в проделанное отверстие. Обработайте места ввода битумом. Установите перекрытие.
Щебень засыпает бетонный колодец высотой около 50 см, после чего весь колодец засыпается глиной и тщательно утрамбовывается. Глиняная подушка не даст воде просачиваться и увеличит срок службы колодца.
Выводы и полезное видео по теме
На данном видео представлена подробная инструкция по устройству дренажной системы для дома.
Видеоролик продемонстрирует поэтапное строительство дренажного колодца из бетонных колец.
Установка дренажных колодцев — необходимая мера для участков с высоким уровнем грунтовых вод. Без полноценной системы водоотведения подвальные помещения могут регулярно заливаться, что повлечет за собой разрушение фундамента дома.
Поделитесь своими историями о строительстве дренажа и установке дренажных колодцев на участке. Вы можете написать о своем опыте, дать комментарии к статье, обсудить ее с другими или задать вопросы внизу страницы.
