Новая технология изготовления изделий из литого полипропилена сделала трубы PN10, PN20, PN25 практически единственным выбором для водопроводов в жилых помещениях вместо стальных заготовок.
Область применения трубы полипропиленовой PN10, PN20
Важно подчеркнуть высокую прочность, химическую стойкость и превосходные сварочные характеристики полипропилена. Обращение с этим полимером не нуждается в особой подготовке. полипропиленовые трубыТрубы PN10, PN20, PN2 (ГОСТ 32415-2013) применяют в быту как по назначению — для создания трубопроводов подачи воды — так и нестандартно, например, при изготовлении каркасных конструкций.
Преимущества полипропиленовой трубы ППР:
- Цена на трубы PN10 невелика. Стоимость меньше, чем у сравнимых полудюмовмных и дюймовых стальных труб для водопроводов.
- Полипропилен обладает высокой устойчивостью к воздействию агрессивных химических веществ. Материал не реагирует с водой, включая хлорированную воду, и легко переносит нагрев до температуры 60 °С, а в случае PN25 – до 90 °С.
- Труба, эксплуатируемая под давлением воды при комнатной температуре, сохраняет стабильностью сечения и длины на протяжении многих десятилетий.
При температуре до 90 ℃ сечение и длина труб из полипропилена могут увеличиваться из-за большого коэффициента теплового расширения.
Для использования при высоких температурах выбирают трубы с маркировкой PN 20-25, у которых толщина стенок … армированы стекловолокном или алюминиевой фольгой.
Маркировка «PP-R» указывает на использование рандом-сополимера полипропилена при изготовлении изделий. Это один из самых прочных полимеров в промышленности, уступающий по химической стойкости и сопротивлению кислотам и щелочам только сшитому полиэтилену.
Водопроводы
Полипропиленовые трубы ППР PN10, PN25 применяют для замены стальных водопроводных труб в многоэтажных домах и частных строениях. Трубы диаметром 10-25 мм обладают высокой гибкостью, поэтому поставляются намотанными в бухты.
При этом нет ни прогибов стенок, ни трещин на поверхности. Но это касается только обычных ППР PN10. С заготовками PN20 и PN25 с усилением алюминиевой фольгой нужно быть осторожнее, не допускать чрезмерных изгибов и ударов по наружной стороне.

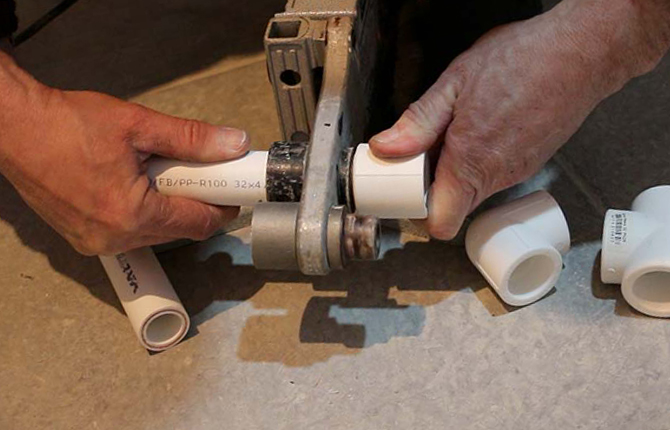

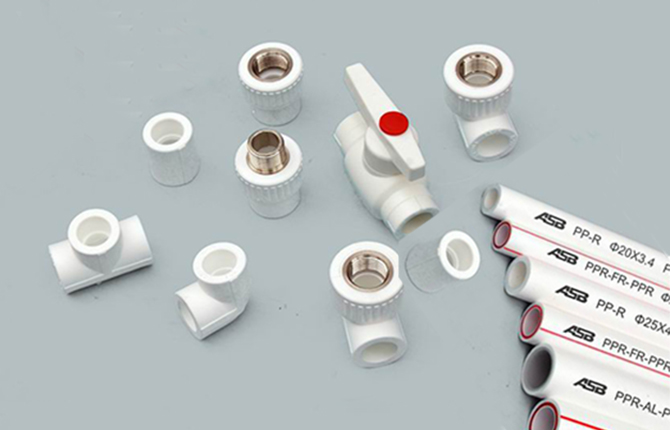

Полипропиленовые трубы ППР свариваются с фитингами, муфтамиСоединения выполняются уголками с помощью электрического паяльника. Получаемое качество шва практически монолитное, поэтому при расчете рабочего давления PN10 в 0,1 МПа можно быть уверенным в отсутствии протечек на сварных соединениях.
Отопление
Для горячего водоснабжения и систем отопления используются полипропиленовые изделия PN25 с армирующим слоем из стекловолокна или алюминия. Трубные заготовки с волоконным усилением легче монтировать, стоят дешевле, но чаще рассчитаны на температуру не более 90 ℃.
Трубы из полипропилена с армированием стекловолокном в основном применяют для горячей воды внутри жилых зданий.
Это обусловлено тем, что ППР PN20, 25 не выдерживает ультрафиолета. При монтаже на открытых пространствах рекомендуется использовать экраны или чехлы.
Алюминиевая фольга уменьшает температурные деформации и обеспечивает более равномерный нагрев стенок, поэтому горячие трубы из полипропилена почти не провисают. Трубы можно применять для монтажа теплых водяных полов. Система окажется немного дороже, чем при использовании полиэтиленовых нагревательных каналов, но общее качество и срок службы трубопровода будут выше.
Промышленные магистрали
Полипропиленовые трубы PN10 часто применяют для организации пневмомагистралей. В цехах покраски, складских помещениях и на столярных участках нередко вводят ограничения по использованию электроинструмента. Из-за этого используют пневматические дрели, молотки и шуруповерты.
На смену стальным воздуховодам среднего давления пришли полипропиленовые. Внутри трубопровода не образуется конденсат, отсутствуют течи и сквозная коррозия.
Трубы PN25 используют для водоснабжения теплиц, бань и автомойк. Часто из полипропилена прокладывают трубопроводы для подачи дезинфицирующих растворов и отведения сточных вод при мойке деталей.
Народное творчество
Простота технологии сварки и низкая цена полипропиленовых труб превратили ППР PN10 PN25 в самый популярный материал для самостоятельных работ по дому.

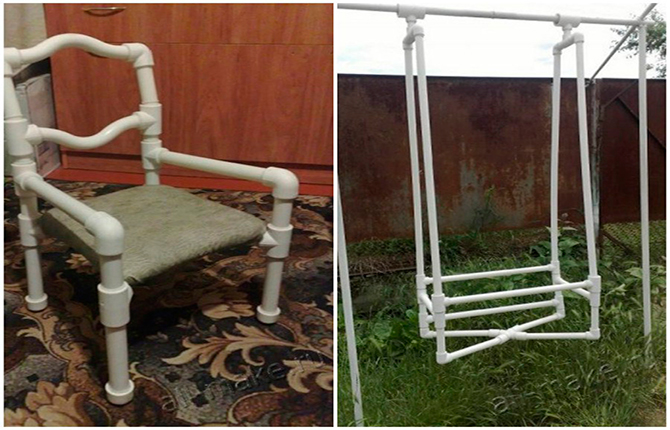

Из полипропиленовых заготовок мастерицы создают неординарные предметы.
- каркасы для теплиц и дачных парников;
- садовую и дачную мебель;
- поделки и игрушки.
Для этого нет необходимости в дополнительном оборудовании, достаточно обычного набора: электропаяльника, полипропиленовых муфт, уголков, крестов. Мебель и каркасы теплицы крепкими получаются, хотя дизайн изделий не отвечает последним модным тенденциям.
Самодельный парник из остатков полипропилена служит значительно дольше и прочнее аналогов из дерева и алюминия. Долговечнее даже стальные трубы с покрытием цинком.
Полипропиленовые трубы характеристики ППР PN10, ППР PN20, ППР PN25
Две цифры на марке указывают давление, на которое рассчитано полипропиленовое изделие. Для подбора диаметра труб достаточно знать сечение и расчетное давление водопровода. Например, 10 атмосфер для PN10, 20 атмосфер для PN20 и 25 атмосфер для PN25. Чем больше сечение трубопровода, тем толще должны быть стенки.
Трубы PN10 относятся к легковесным типам с тонкостенными конструкциями. Используют их преимущественно для бытовых систем водоснабжения без резких скачков давления и гидроударов. Размеры заготовок по сечению указаны далее.
Полипропиленовые трубы ППК на 20 Ат
Труба PN20 предназначена для перекачки горячей и холодной среды под давлением до 20 атмосфер. Неармированные трубы выпускаются белого и серого цветов. Их чаще всего применяют для холодного водоснабжения, но могут выдерживать поток с температурой до 80 ℃. На заготовках материал обычно маркируют как PPRC.

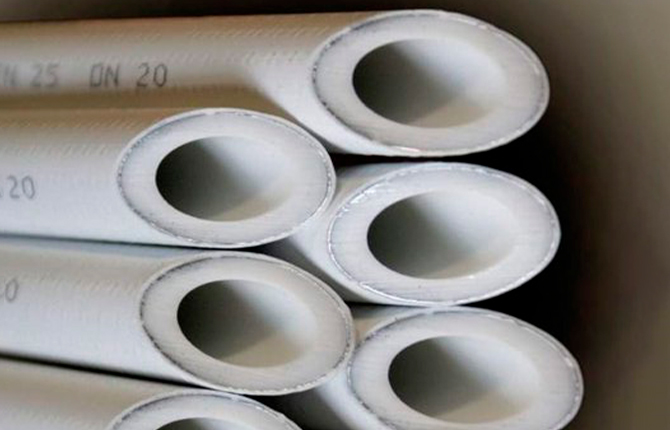

Вместе с трубной заготовкой на 20 Ат для холодного водоснабжения в продаже доступны полипропиленовые трубы PN20 с характерным ячеистым рисунком поверхности. Это труба из полипропилена, усиленная слоем перфорированной фольги.
Отверстия в фольге обеспечивают хорошее сцепление с полипропиленом, что предотвращает расслоение трубы даже при сильном нагреве до 95-98 ℃. Из-за этого коэффициент линейного расширения материала почти вдвое меньше, чем у неармированной PN20.
Трубы диаметром 25 ат для водопровода с горячей и холодной водой.

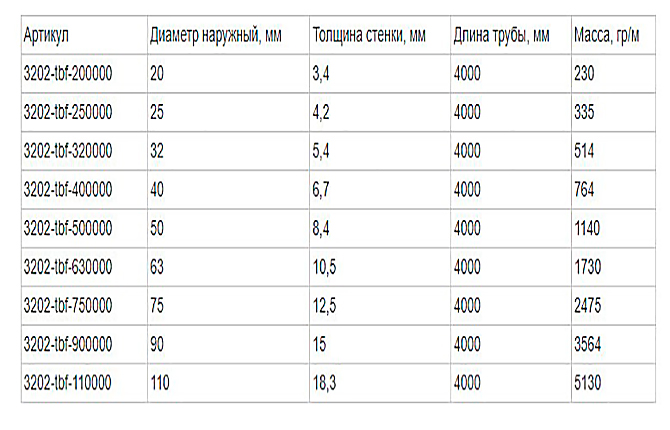

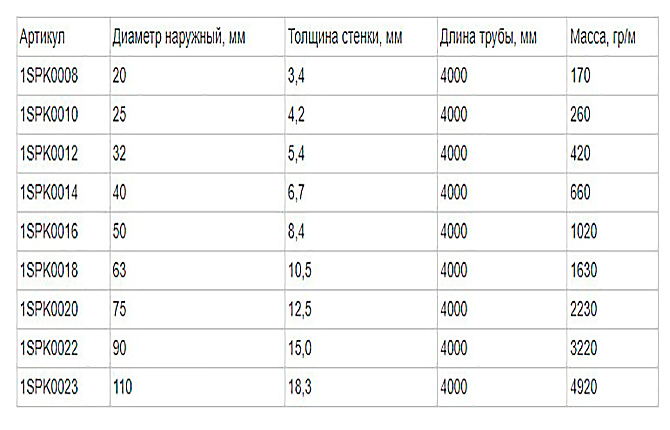

Армированные трубы PN25 применяют главным образом в системах отопления и циркуляции охлаждающих сред при высоком давлении. Основные характеристики трубной заготовки указаны в таблице ниже.

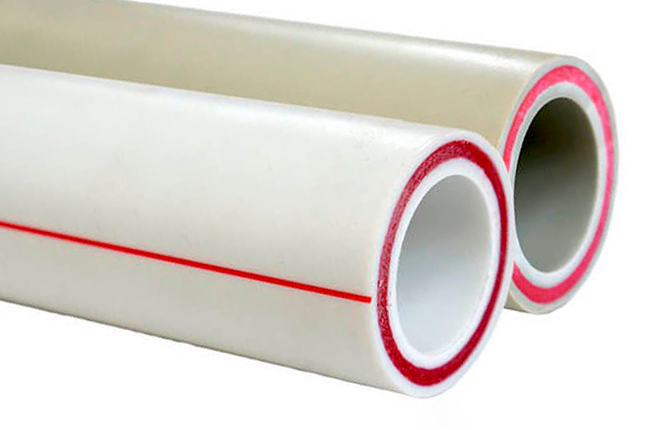

Для отопления сооружают армированные трубопроводы. Максимальная температура и давление транспортируемой среды составляют 25 атм и 95°С соответственно. Полипропиленовые трубы могут иметь промежуточный слой из стекловолокна, пропитанного полипропиленом.
Во время изготовления нижний слой всегда окрашивают, часто в красный цвет. По этой причине армированную стеклом заготовку просто отделить по разрезу.
Производятся полипропиленовые заготовки с алюминиевой фольгой, имеющие перфорированный и сплошной лист. В варианте сплошного листа температура жидкости под давлением может составлять до 100 градусов Цельсия.
Популярность перфорированных труб PN25 для отопления меньше, не смотря на более низкую цену.
Трубы с перфорированным подслоем по качеству не уступают трубам сплошного армирования. Технология сварки усложнена, так как требуется удаление слоя алюминия перед соединением двух деталей из полипропилена.
Какими преимуществами обладает труба PN10
Существует много разногласий о безопасности и долговечности полипропиленовых водопроводов и систем отопления с обвязкой из труб ППР. Оценивать эффективность применения PN10 целесообразно после 20-30 лет эксплуатации.
У полипропиленовых труб PN10 множество достоинств.
- Устойчивость к коррозии от воздействия воды с растворенным кислородом и хлором.
- Сборка простой: любой, кто умеет пользоваться паяльником, может смонтировать водопровод.
- Труба PN10 отличается высокой прочностью. Даже сильный человек может с трудом сломать полипропиленовую заготовку своими руками.
Более того, материал практически не подвержен старению. Производители полипропиленовых труб PN10 предоставляют на свою продукцию гарантию сроком десять лет, независимо от условий эксплуатации. Это означает, что срок службы материала будет минимум в два раза больше.
Как устанавливать ППР PN10
Схема сборки водопроводаПри работе с ППР-трубами аналогичный процесс, как и при использовании металлических заготовок. Сначала измеряют длину трубопровода от точки ввода до потребителя. После этого создаётся схема и определяются места пайки отдельных участков.
Но есть и отличия:

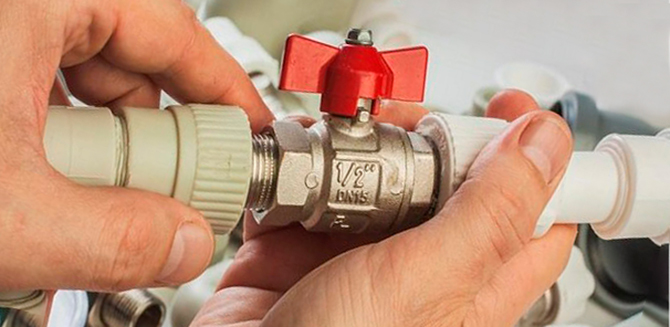

- В местах установки соединительных муфт, кранов, задвижек и вентилей в линию нужно учитывать усадку полипропилена при пайке. При сварке стыков из ППР PN10 полипропиленовая деталь с одной стороны уменьшается на 15-20 мм.
- Из-за большого коэффициента теплового расширения PN10 при проектировании трубопроводов нужно предусматривать компенсационные петли или карманы, чтобы предотвратить деформацию под воздействием горячей воды или высокой температуры воздуха.
- Качество связи определяется правильной реализацией технологии пайки.
Для освоения технологии подойдут обрезки полипропиленовых заготовок. Материал необходимо разрезать особыми ножницами, чтобы не повредить все.

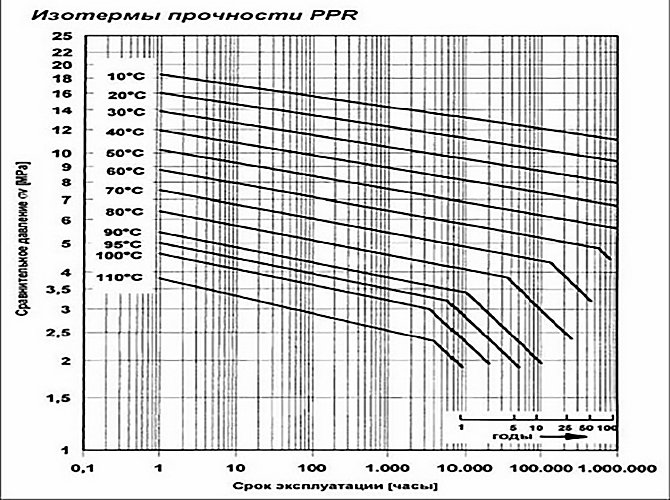

Трубы из полипропилена PN10, как и любой пластик, подвержены старению. Для безопасной эксплуатации необходимо следовать режиму, указанному в таблице, чтобы не превысить допустимое давление. Полипропилен, особенно в виде сополимера, не является лучшим материалом для подачи питьевой воды.
