Без системы отвода сточных вод водоснабжение жилого дома невозможно представить. До начала строительства необходимо решить, где и как проложить канализационные трубы в частном доме, а также как организовать наружный трубопровод.
Расскажем о прокладке канализационных труб внутри здания и на участке. Поделимся сведениями о сборке системы и её креплении. сантехнической арматурыВ статье излагаются правила монтажа и строительные нормы, а также описывается технология внутреннего водоснабжения.
Основные моменты строительства канализации
Без предварительного составления схемы разводки системыСтроительству сточных вод препятствовать невозможно. Хорошо проработанный план поможет эффективно распорядиться средствами.
Благодаря заранее разработанной схеме канализации у сооружения появляются большие возможности для повышения эффективности системы.
При создании схемы обычно учитывают следующие критерии.
- Количествo человекъ въ жилом здании.
- Предполагаемый метод очистки сточных вод.
- Прокладка труб для внешней канализации.
- Прокладка труб для внутренних водостоков.
Выяснив основные моменты возведения, подсчитывают объем системных деталей, в том числе длину труб водоотвода, и создают набросок плана.

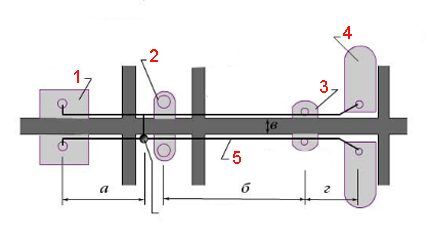

Разводка труб для одноэтажного дома
Учитывая наличие на рынке облегчённых полипропиленовых трубДля сооружения системы канализации в частном доме с помощью полного комплекта монтажных деталей достаточно умений и навыков.
В классическом варианте канализации присутствуют следующие элементы:
- канализационный стояк;
- Связывающие внутренние части системы трубы.
- Трубопровод для вывода общей канализации.
- система-приемник.
Согласно нормам проектирования одноэтажных построек, узел водоотведения расположен рядом с сантехническими приборами кухни и санузла.
В доме, между двумя комнатами, предполагается размещение труб для стояка. Нижняя часть трубы подключится к внешней системе водоснабжения, а верхняя будет выведена на крышу.
Самый отдалённый сантехническое устройство бытовой зоны подключается к стояку трубопроводом с меньшим диаметром и с уклоном к стояку на 1,5-2 градуса. уклона канализационной трубы приведены в рекомендуемой нами статье.
Магистраль предназначена для присоединения остальных сантехнических приборов бытовой зоны. Рядом со стояком обычно располагается унитаз.
Таким образом формируется схема естественного протекания. разводки канализацииВ отдельных случаях при обустройстве системы водоснабжения частного дома невозможно реализовать самотечную схему. В таких ситуациях для решения задачи применяют насос.

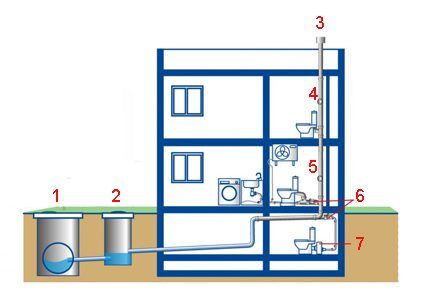

Трубопровод в 2-3-этажном доме
Частные дома высотой в два-три этажа обычно имеют несколько хозяйственных и технических зон, размещенных на каждом этаже. разводка канализацииВ данных обстоятельствах схемное решение выглядит более сложным, нежели простое одноэтажное здание.
Строительные нормативы и правила для многоэтажных зданий устанавливают устройство однотипных по назначению помещений на одном этаже. В этом случае схема канализации, например, для туалетов, предполагает разводку труб для комнат, располагающихся одна над другой.

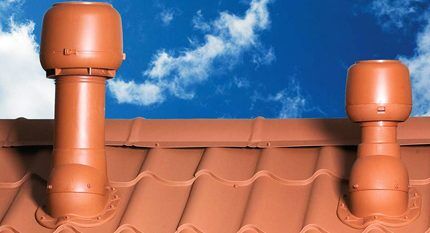

Труба-стояк, предназначенная для вентиляции канализацииВ многоэтажных домах вентиляционное оборудование проходит по всем этажам и выходит на уровень крыши с надбавкой в 0,3 метра и более, при условии, что крыша не эксплуатируемая.
При эксплуатируемой кровле минимальная высота составляет 1,5 метра. Для скатной крыши (часто встречающаяся в частном строительстве) вывод стояка выполняется на высоте 0,5 метра от конька.
Также схема устройства фанового стоякаМногоэтажные постройки требуют использования компенсаторов при прохождении труб через перекрытия.
Переходы через перекрытия становятся непроницаемыми для воды и шума, оснащаются пожарные манжеты.

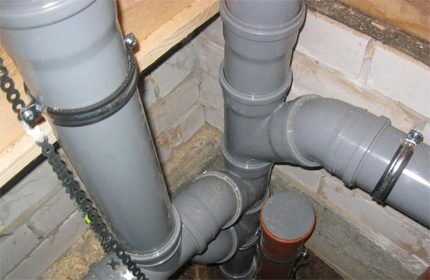

Трубу-стояк крепят к стене с помощью стальных хомутов, имеющих резиновые прокладки. Какую выбрать трубу для внутреннего обустройства канализации? приведены здесь, советуем прочитать полезную информацию.
Крепление осуществляется не с сильной натяжкой – надставное, для обеспечения естественного свободного хода трубы вверх-вниз. Нижнюю часть стояка выводят к внешней канализационной трубе через отвод.
Что нужно знать об укладке труб?
Линии отвода стоков из раковин, ванн и моек обычно выполняют с помощью трубопроводов диаметром 50 мм. Для отвода стоков унитазов используют трубы большей диаметров — 110 мм.
В строительстве внутренних канализационных систем обычно используют трубы из полипропилена. При этом для разных проектов и с учетом нагрузки на канализационную сеть применяют различные диаметры труб и стояков.

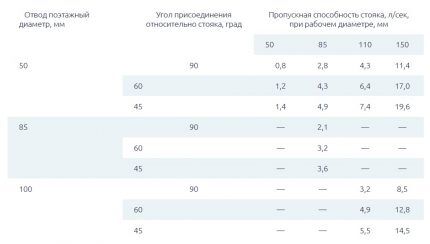

В таблице представлены различные варианты.
Горизонтальные самотечные трубопроводы диаметров 40-50 мм устанавливают с уклоном в 0,03 метра на каждый метр длины, обеспечивая его равномерность.
Трубопроводы диаметром 85 и 110 мм прокладывают самотечно с уклоном 0,02 мм на 1 м длины, равномерно распределяя его по всей трассе. Максимально допустимый угол уклона на участке канализации не должен превышать 0,15 мм.

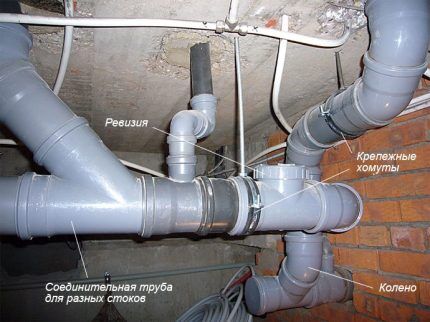

Соединения отводящих линий и стояка осуществляют с помощью тройников, крестовин под углом 45° или 60°. Такое исполнение схемы предотвращает засорения трубопроводов во время работы.

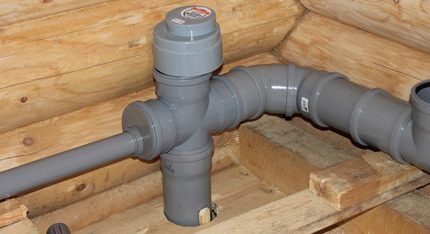

Схемой канализации загородного домаПри проектировании квартир неизбежно предусматривается установка мест для прочистки линий в местах с повышенным риском засоров.
Расположение элементов схемы для частного дома представлено в таблице ниже.
| Трубопровод, мм | Расстояние между элементами на линии, м | Тип элемента |
| 50 | 12 | ревизия |
| 50 | 8 | прочистка |
| 110, 150 | 15 | ревизия |
| 110, 150 | 10 | прочистка |
| 200 | 20 | ревизия |
Порядок сооружения канализации
Основные этапы строительства канализационного трубопровода в доме можно изучить самостоятельно.
Этап #1 — монтаж дворовой сети
Строительство канализационной системы первоначально включает обустройство наружной (дворовой) сети. смотрового колодцаПри высоте скважины более 12 метров обустраивается дополнительный смотровой колодец. Минимальное расстояние от стены дома до него должно составлять 3—5 метров.
С устройством наружной части трубопроводов и правилами прокладки канализационных труб в земле познакомят. следующая статья, прочитать которую мы очень советуем.
В настоящее время для обустройства внешних канализационных сетей чаще всего применяют . полимерные трубыПозволяя легкость эксплуатации, отличные характеристики и приемлемые цены привлекают внимание. В случаях строительства выше уровня сезонного промерзания применяются . утеплителиЛинии, предотвращающие образование наледей.

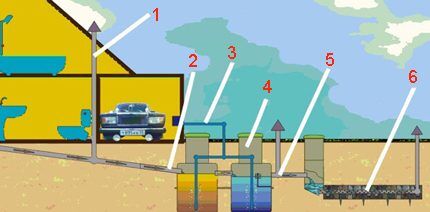

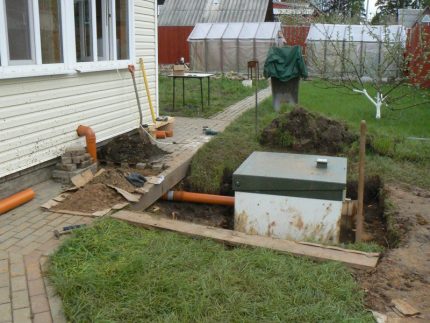

Часто владельцам домов приходится решать проблему отсутствия центральной канализации. септикТем не менее, подход «внешняя — внутренняя сеть» сохраняется.
Этап #2 — сооружение узла ввода в дом

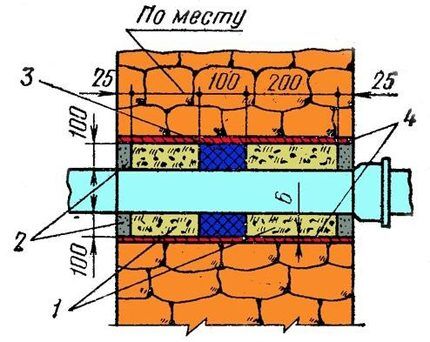

Для частного дома необходимо смонтировать узел ввода в фундамент или стену подвала, предусмотрев возможность его деформации, например, при просадке здания.
Вводной узел и внешняя труба защищены от воздействия холода.
Этап #3 — монтаж стояков и отводов
На последующем этапе монтируют трубы-стойки внутренней сети. Рекомендуется собирать эти элементы конструкции и ставить их в собранном виде без крепления или с неполным закреплением.

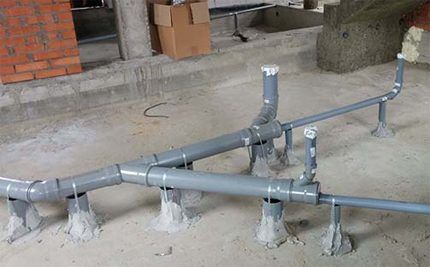

После полной сборки системы производится полное крепление. Монтаж труб-стояков завершившись, выстраивают горизонтальные отводные линии канализации, учитывая необходимые уклоны.
Этап #4 — подключение сантехники
На завершающем этапе производится установка сантехнических приборовК каждому устройству подсоединяется соответствующий отвод посредством патрубка-сифона.
При высоте сооружения до десяти метров допускается устройство внутренней канализационной системы из безнапорных труб. Для более высоких зданий используют напорные трубы.
Выводы и полезное видео по теме
Видео демонстрирует разводку и прокладку труб для водоснабжения с учетом строительства частного дома.
Понимая принцип устройства системы водоотведения из дома, можно попробовать построить канализацию своими руками. Однако при укладке труб в грунт понадобится помощь.
В случае сомнений стоит обратиться к компании с хорошей репутацией и положительными отзывами знакомых. Тогда канализационная система будет смонтирована надёжно и прослужит семье много лет.
Поделитесь своими комментариями ниже. Расскажите о ценных знаниях, фотографиях и личном опыте работы с установкой или ремонтом канализационных труб. Уточните непонятные, спорные и интересные моменты.
