Трудно представить себе частный дом или дачу без автономного водоснабжения и канализации. Благоустроенное домовладение значительно комфортнее для проживания, чем строение без удобств. Не знаете, с чего начать и как воплотить в жизнь задуманное?
Статья поможет разобраться с вопросом обустройства канализации: представлены популярные схемы и варианты. Рассмотрен процесс планирования, выбор очистки стоков и этапы работы.
Можно создать эффективную канализацию загородного дома самостоятельно, несмотря на распространенное мнение об обратном.
Если спроектировать и построить систему грамотно, она будет работать так же хорошо, как и профессиональная. Для лучшего понимания темы подобраны схемы, тематические фото и видео с советами специалистов.
Как устроена типовая система канализации?
В условиях дачного участка без постоянного водоснабжения, где хозяева бывают нечасто и на короткое время, предлагаемые во дворе удобства могут быть приемлемы.
Благоустройство жилых домов начинается с монтажа водоснабжения и канализации, которые разрабатываются параллельно. При наличии уже установленной водопровода канализационная система адаптируется к существующей сети.
Разработка варианта разводки канализационной системы Обычно выполняется на этапе проектирования и возводится во время строительства.
Можно провести эти работы и в готовом доме, а также на имеющемся участке, однако это окажется сложнее и дороже.
Система состоит из двух взаимодействующих частей.
- Наружная канализация. Находится вне строения и состоит из трубы, связывающейся с общегородской системой водоотведения или установкой очистки, которая может быть различного вида.
- Внутренняя канализацияЭто система трубопроводов, соединяющая все водопроводные и канализационные приборы дома.
Две части системы работают совместно для достижения общей цели.
Основы создания системы водоотвода для загородного жилья
Проектирование канализации для загородного дома следует выполнять максимально просто, чтобы уменьшить вероятность ошибок во время монтажа. Несложную схему можно разработать самостоятельно, используя доступные чертежи. Сложные проекты лучше поручить специалистам.
Простая канализация частного дома включает трубы, соединенные с сантехническими приборами, стояк, внешнюю трубу и резервуар для сбора или очистки всех сточных вод от дома.
При составлении проекта канализации следует учитывать несколько принципов.
- В одномэтажном доме целесообразно расположить поблизости комнаты с сантехническими приборами (кухню, ванную, туалет).
- Сантехнические блоки стоит размещать ближе к точке выхода труб наружу.
- В домах высотой от двух до трёх этажей жилые комнаты с сантехникой располагают друг над другом для подключения всех устройств к одному стояку.
- Разработка схемы внутренней канализации дома должна предусматривать минимальное число соединений для повышения эффективности работы системы и уменьшения риска засоров и поломок. В этом случае важно помнить, что простота конструкции повышает ее надежность.
- В некоторых случаях архитектурный план здания подразумевает создание сложной схемы коммуникаций. Возможный выход — установка нескольких независимых систем с собственными внешними трубами и очистными устройствами.
Некоторые жилые строения нуждаются в особой системе сточных вод. канализационную насосную станцию В подобных ситуациях целесообразно не экономить на оборудовании, а поручить проектирование и установку сложной канализации загородного дома специалистам.
Разрабатывая проект канализации, стоит учесть ряд важных моментов.
- Схему обустройства системы водоснабженияЕе функционирование возможно посредством автономного гидротехнического устройства (колодец или скважина с насосом) либо централизованной системы подачи воды.
- Количество и тип сантехнических приборовбудут определены типы устройств и среднее количество воды, которое каждое из них будет расходовать.
- Расстояние от дома до септикаХарактеристики системы: вместимость, число камер, протяжённость магистрали.
- Способ очистки Наличие накопителя и подъездных путей для техники ассенизаторов.
- Климат и гидрогеологические особенности местностиГлубина промерзания грунта, уровень грунтовых вод, конфигурация участка.
При создании проекта берутся во внимание все детали: внутренняя и наружная канализация, типы и объемы используемых материалов, углы поворота, соединительные элементы и точки стыковки.
При наличии в проекте локальной канализации насосов, компрессоров или аэраторов для септика их местоположение указывается на чертежах.
Рассмотрим поподробнее вопросы проектирования и обустройства как наружной, так и внутренней канализационных систем.
Внешняя канализационная система
В наиболее упрощённом виде внешняя канализация связывает сооружение с общегородской системой сточных вод. Однако это возможно не везде.
К автономным по отношению к централизованным сетям очистным сооружениям относят разные типы накопителей, о которых будет рассказано ниже.
Вариант #1 — выгребные ямы разных конструкций
Самым экономичным вариантом является устройство системы с использованием колодца, снабжённого фильтрующим дном. кирпичом, подобным ему материалом или даже покрышкамиНа дно укладывают слой фильтра из песка и гравия толщиной в метр.
В емкость попадают загрязнения, жидкость частично впитывается в нижележащие грунтовые слои. Твердые остатки, не прошедшие через грунт, скапливаются и периодически откачиваются. Помимо небольшой стоимости преимуществом такой системы является простота монтажа.
Недостатки этого сооружения многочисленны. Прежде всего, существует опасность заражения окружающей среды стоками при затоплении системы паводковыми водами или разгерметизации конструктивных частей. По нормативам разрешается очищать в этой конструкции только серые стоки — загрязненные воды из кухни, бани и подобных помещений.
Установка выгребной ямы без дна допускается только на песчаных грунтах, обладающих хорошей фильтрацией для поглощения очищенной сточной воды.
Между уровнем земли поглощающего колодца — такого канализационного сооружения — и уровнем грунтовых вод на участке должно быть не менее метра грунта.
Выгребную яму лучше всего соорудить на приусадебном участке или у загородного дома с небольшим числом санитарных приборов.
Строительство из бетонных колец самое простое в исполнении и проходит в несколько стандартных этапов.
Закрытые емкости для сбора жидкости обеспечивают большую безопасность: вода накапливается и затем периодически откачивается. Жидкость не может проникнуть в землю вокруг резервуаров.
Данные накопители подходят для установки на участках с любыми геологическими условиями, в том числе и при высоком уровне грунтовых вод. Их использование не вызывает затруднений у владельцев, которые планируют обустройство канализации.
Специалисты рекомендуют уделять большое значение объему устанавливаемой ёмкости. Для её откачки понадобится вызвать ассенизаторскую службу, которая в большинстве случаев берет оплату за вызов, а не за объем откачиваемой жидкости.
Возьмите во внимание, что машина откачивает 8000 литров жидкости за раз. Имеет смысл выбрать резервуар такого объема. Но такой резервуар обычно дорогой. Следует подобрать компромиссный вариант, чтобы оптимизировать расходы на услуги ассенизаторов. особенностями выбора емкости из пластика для септика.
Для устройства выгребных ям применяют разные материалы и заводские изделия.
В процессе возведения выгребной ямы или герметичного накопительного септика целесообразно смонтировать обратный клапанКлапан установлен для того, чтобы не допустить попадания сточных вод из переполненной очистной установки в дом. Также клапан предохранит от проникновения грызунов, которые могут пробраться в помещение по трубам.
Вариант #2 — септики анаэробного типа
Для очистки сточных вод применяют бактерии анаэробного вида, функционирующие без доступа к кислороду. Такие сооружения обычно состоят из двух или трёх, иногда более, камер, где стоки подвергаются разложению и очистке.
После септика жидкость нуждается в дополнительной очистке. фильтрующих колодцахУстановки применяются на фильтрационных полях и аналогичных объектах.
Можно соорудить подобные септики из бетонных, металлических или кирпичных камер. Готовые конструкции из пластмассы тоже доступны для покупки. Производители выпускают множество разнообразных моделей септиков.
Преимущества данного оборудования состоят в высокой степени очистки, большой пропускной способности и возможности самостоятельного производства.
Недостатки заключаются в высокой стоимости готовых моделей и необходимости периодического очищения септика, хотя реже, чем накопительного типа. При выборе места для установки необходимо учитывать доступность ассенизатора.
Необходимо обязательно оборудовать систему доочистки воды, подаваемой из септика.
Очистные сооружения аэробного типа.
В частном доме лучшим вариантом автономной канализации может стать станция высокой биологической очистки.
Она более компактно выглядит по сравнению с анаэробными септиками и очищает стоки на 98%, что исключает необходимость дальнейшей доочистки.
Отфильтрованную воду можно направлять в водоемы, канавы или резервуары для последующего использования по бытовым потребностям. Вблизи подобных конструкций неприятного запаха не будет.
Такие станции имеют энергоемкое оборудование, которое нуждается в постоянном кислороде, подаваемом с помощью компрессоров, работающих на электричестве. Система также стоит дорого, но высокие первоначальные затраты окупаются в будущем.
Аэробные очистные станции работают экономично, в отличие от выгребных ям, которые нуждаются в постоянном откачивании и быстро теряют эффективность из-за засорения. В таком случае приходится заменять их на новые.
Специалисты при подборе очистных сооружений для участка советуют взвешенно подойти к выбору и изучить все возможные варианты обустройства. Не стоит стремиться максимально сократить расходы на септик, так как в будущем это может привести к серьезным трудностям.
Как правильно выбрать очистную установку?
Условия эксплуатации оборудования окажут решающее влияние, обратите также внимание на:
- Частота применения новой канализационной системы. Для дачного дома, посещаемого не постоянно, установка сложной техники нецелесообразна. В отсутствие поступающих сточных вод бактерии без источника питания погибают.
- Ежедневный объем стоков. Этот показатель определяет необходимую производительность выбранных очистных сооружений. На него влияют количество постоянных жильцов, число и вид санитарной техники и так далее.
- Возможность подключения оборудования к электричеству. Установление аэробной очистки будет более успешным при соблюдении данного правила.
- БюджетСумма, предназначенная для покупки, установки и эксплуатации септика.
- Тип грунта и уровень внутригрунтовых вод. Слишком высокий уровень грунтовых вод может помешать работе септика: очищенной воде некуда будет поступать. Аналогичная ситуация возникает при установке в глинистый грунт, который не пропускает воду.
Выбор очистного оборудования — важный момент, влияющий на работоспособность всей системы. Проектирование может сопровождаться сложностями из-за особенностей грунта и рельефа.
Выбор очистных сооружений для автономной канализации зависит от характеристик грунтовых вод и почвы.
Проектирование систем доочистки для септиков зависит от типа грунта: поля фильтрации подходят для песчаных и супесчаных грунтов, а поглощающие колодцы – для глинистых и суглинистых.
Выбор типа, материала и монтажа септика зависит от уровня грунтовых вод.
Важно выбрать место для установки септика, соответствующее санитарным нормам. Минимум пять метров должно быть между ним и жилым домом, а от точки забора воды для питья – например, скважины – минимум 50 метров. Желательно устанавливать септик в самой низкой точке участка.
Возможенное использование рельефа для создания уклона под трубы упростит работу. Для трубопровода от системы канализации к очистным сооружениям частного дома рекомендуется прямая трасса, так как каждый изгиб может стать местом образования затора.
Здесь обязательно обустраивается смотровой колодецПодводящая труба соединяется с септиком при помощи резиновой манжеты, что сохранит целостность соединения во время сезонных колебаний грунта.
Обустройство внешней канализационной системы
Разработчики проекта наружной канализации стремятся расположить её поближе к септику и выполнить участок трубопровода прямой линией. Полимерные трубы являются оптимальным вариантом для данной системы.
Выбор необходимых материалов
Большинство домовладельцев выбирают канализационные трубы из синтетических материалов, подходящих как для внутренней, так и для наружной разводки. Трубы прочные и устойчивые к коррозии. При сильном механическом воздействии могут деформироваться, но редко дают трещины.
Так, на гладких внутренних стенках канализационных труб ПВХ и ПНД На поверхности накапливается меньше осадков, чем на металлических. Из-за этого магистраль реже забивается.
Изделия из полимеров устойчивы к воздействию кислот и щелочей. Химически активные стоки не повреждают трубы, что увеличивает срок их службы. Полипропилен и поливинилхлорид хорошо переносят высокие температуры до 60-100°С.

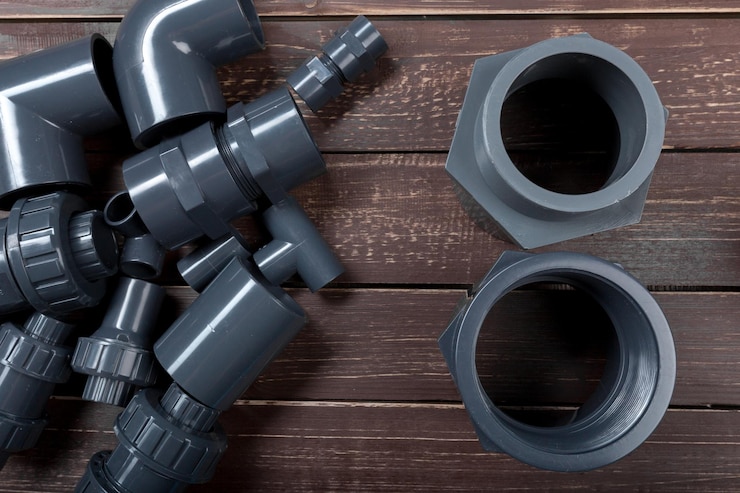

Для монтажа трубопровода понадобятся соединительные детали, тройники и фитинги. Для удобства обследования и ремонта канализации нужно предусмотреть наличие ревизионных ниш, смотровых колодцев и люков.
Также необходимо подобрать подходящий герметик для обработки стыковРекомендуется выбрать состав из силикона с противомикробными компонентами.
Особенности укладки наружных сетей
Монтаж канализации схож с укладкой водопроводных труб, но имеются различия. Канализационные трубы не всегда требуют утепления из-за постоянного движения жидкости и, теоретически, большей части времени пустоты внутри.
Кроме того, стоки внутреннего источника имеют минимальную температуру 15°С, поэтому в ходе прохождения по трубам не успевают замерзать.
Канализационные трубы можно укладывать примерно на 0,5 метра выше границы промерзания почвы. В регионах с холодным климатом рекомендуется их утеплять для дополнительной защиты. Утепление можно провести любым доступным способом, подобно водопроводу.
Минеральная вата, намокающая и теряющая теплоизоляционные характеристики, не подходит.
Монтаж внешних канализационных труб выполняется с уклоном для свободного самотечного оттока стоков. Для изделий из пластика минимальный уклон составляет 0,8 сантиметра на каждый метр трубы.
Лучше всего для труб 1,5 см на метр уклона. Для асбестовых труб соответственно 1,5 и 3 см на метр. Уклон большего значения нежелателен: жидкость будет быстро сливаться, а крупные примеси могут скапливаться на стенках и засорять трубу. Подробные расчеты уклона с формулами представлены ниже. в этой статье.
Специалисты советуют помнить, что монтаж труб наружной канализации начинается от места подключения к общему коллектору или септику и идёт к дому.
Монтаж включает несколько этапов:
- Вырывают траншею заданной глубины, при этом желательно сразу соблюсти необходимый уклон. Засыпка готовой траншеи нежелательна. Это затратно по времени и требует дополнительной проработки дна.
- Из песка формируют подушку высотой 0,1–0,15 метра. Пролив водой песок, его тщательно утрамбовывают.
- Трубы размещают на подготовленной поверхности. Проверяют, соответствует ли угол наклона заданному.
- Поверхность засыпают слоем песка толщиной примерно 0,1 метра. Затем засыпку поливают и утрамбовывают.
- Проводится обратная засыпка грунта.
При укладке внешней канализации важно обустроить смотровые колодцы на всех поворотах и участках с перепадами глубин. На прямых участках их устанавливают каждые 25 метров.
Внутренняя канализационная система
Система внутренней канализации состоит из труб и деталей, соединяющих их.
Эта система предназначена для отведения сточных вод от сантехники к внешнему трубопроводу.
Устройство внутридомовой сети
Для водостока применяют стояки: их может быть один для всего здания или несколько.
Стояк — вертикальная труба, проходящая от подвала здания до крыши. Его нижняя часть присоединена к трубопроводу, который удаляет стоки в внешнюю канализацию. Верхний участок стояка выходит над крышей и возвышается минимум на 50 см.
Верхняя часть стояка выходит на крышу. Её не герметизируют, но тщательно закрывают от дождя и грязи. Такое решение необходимо потому что при сбрасывании воды в системе образуется разреженное давление, а воздух может проникнуть внутрь помещения.
В качестве альтернативы можно установить аэрационный клапан, обеспечивающий приток воздуха и защищающий дом от запаха канализации.
Специалисты по сантехнике советуют избегать нарушения следующих рекомендаций.
- Диаметр каждой подводящей трубы должен быть не меньше диаметра подводки от санитарного оборудования.
- Туалетный унитаз присоединяется к водопроводу независимо от остальных приборов.
- Сантехнические приборы устанавливают не далее 3 метров от стояка, унитаз – не далее 1 метра.
- На трубе нужного диаметра могут располагаться разные приборы. Унитаз подключают первым. Остальное оборудование устанавливается после него.
- Диаметр трубы, выходящей из унитаза, составляет минимум 100 мм. Для подводки длиной более 3 метра необходимо сечение не меньше 70 мм, а для длины более 5 метров – не меньше 100 мм.
Для предотвращения засоров помимо правильного выбора диаметра труб нужно грамотно организовывать повороты. Нельзя делать углы в 90 градусов, так как это место станет очагом образования засоров и трубы быстро забьются.
Для участков с поворотами трубопровода на 90° используют 2-3 колена, установленные под углом 30-45 градусов. Такое расположение колен предотвращает скапливание загрязнений и забивания.
Иногда «умельцы» советуют вывести фановую трубу В систему общедомовой вентиляции это делать необязательно, потому что иначе дом наполнится крайне неприятными запахами, удалить которые будет невозможно.
При проектировании канализации необходимо предусмотреть звукоизоляцию. Движущаяся по трубам вода может создавать шум. Самым подходящим вариантом является обмотка деталей минеральной ватой, после чего размещение их в гипсокартонных коробках.
Необходимо помнить о ревизионных лючках, которые ставят на каждом повороте и через каждые 15 метров. Важен также обратный клапан, установленный на трубе, связывающей септик с внутренней канализацией дома.
Без выполнения этих действий возможен перелив бака с отходами; в таком случае содержимое может поднимется по трубам и затопить подвальное помещение или первый этаж.
Особенности составления проекта
Для правильного монтажа канализации в частном доме необходимо разработать точный проект. Сначала создаётся схема с указанием мест расположения сантехники.
Первым шагом станет определение расстояния между оборудованием и стояком, способа подключения к системе канализации и необходимого диаметра труб для подключения.
При выборе системы канализации нужно решить, какая будет: самотечной или напорной. В первом варианте трубы прокладываются для естественного оттока сточных вод.
Для труб сечением 50 мм устанавливается наклон 3 сантиметра на каждый метр, для труб диаметром 100-110 мм — 2 сантиметра на метр.
При выборе детали сечением более 160 мм уклон не должен превышать 0,8 см на метр. Высота унитаза должна составлять 1 м, остального оборудования – 3 м. При превышении этих значений требуется дополнительная вентиляция на концах труб, подходящих к приборам.
Для осуществления проекта напорной канализации понадобится установить насос; в связи с этим наклоны труб не обязательны. Предлагаем изучить разновидностями канализационных насосов и особенностями выбора такого оборудования.
Чтобы установить диаметр труб, нужно рассчитать сток воды для каждого сантехнического прибора на основе его технических параметров.
Большинство приборов функционируют с трубами сечением 50 миллиметров. Унитазу требуется труба диаметром 100 миллиметров. Необходимо также определить местонахождение стояка.
Чаще всего его устанавливают в туалете, рядом с унитазом. При наличии нескольких санузлов или разделении «мокрых зон» по дому, количество стояков увеличивается.
Монтаж внутренней сети
Монтаж внутренней разводки начинается со стояков. Трубы выводятся в подвал и на крышу. Нижняя часть трубы соединена с горизонтальным трубопроводом, который направляет стоки в очистное сооружение.
После подключения отводов унитазов к стоякам, трубки от остальных приборов подводятся выше, чем установлены унитазы.
К каждому сантехническому прибору устанавливают сифоны, затем подключают их к трубопроводам. Эти шаги являются главными в создании внутренней сети. Все соединительные элементы нужно сделать герметичными, трубы надёжно крепить к перекрытиям или стенам.
Для обустройства внутридомовой канализации оптимально применять трубы из ПВХ с раструбами. Их легко разрезать специальной пилой и соединить при помощи раструбов. На участке вывода канализации на улицу используют гофрированную трубу, которая хорошо противостоит возможным подвижкам грунта.
В качестве связующих элементов для формирования целостной сети используют фасонные части, предназначенные для организации поворотов, перехода с одного диаметра деталей на другой и подобных действий.
Чтобы упростить процесс сборки трубопроводов, раструбы предварительно нагревают в горячей воде.
Все сантехприборы присоединяются к системе с помощью сифонов. Сифон — это изгибная труба с гидрозатвором, препятствующим распространению запахов канализации в помещение.
Приборы могут быть изготовлены из металла или пластика.
В процессе выбора рекомендуется руководствоваться материалом канализационных труб. В случае использования полимерных труб более практичным решением будет установка пластиковых сифонов.
Сифоны бывают гофрированными, с формой бутылки или трубы. Новым изобретением является сухой гидрозатвор.
Гофрированные сифоны Самые дешевые варианты удобны в монтаже и эксплуатации, устойчивы к воздействиям агрессивных химических веществ. Не рекомендуется подключать их к раковинам, в которые часто сливают горячую воду.
Бутылочные сифоны По форме напоминают колбу. Такая форма может быть как полезной, так и нежелательной: на дне устройства скапливаются предметы. Если в слив раковины упадет кольцо или ценный предмет, его легко достать. С другой стороны, из-за формы в сифоне могут образовываться засоры.
Трубные сифоны Сифоны имеют U-образную форму. В нижней точке сифона могут скапливаться твердые частицы, которые удаляют с помощью специального колена.
В гидрозатворе содержится мало воды, что способствует её испарению и снижает эффективность защиты от неприятного запаха канализации.
Сухие сифоныПосле слива воды в канализацию устройства высыхают. Эластичная мембрана предотвращает попадание воздуха из труб в помещение. Такой сифон стоит дороже прочих вариантов, но не пересыхает.
Сифон будет неэффективен при соблюдении двух условий.
- Отсутствие вентиляцииПри этих обстоятельствах вакуум высмотрит жидкость из гидрозатвора, открыв его.
- Высыхание сифоновПри редкому пользовании сантехникой появляется запах, поэтому рекомендуется закрывать сифоны пробкой или тряпкой.
Канализационные трубы и стояки часто маскируют декоративными коробамиДля минимизации шума при работе система укрывается минватой и подобными ей материалами.
Обустройство канализационного выпуска
Для соединения внутреннего и внешнего участков канализационной системы устанавливается выпускной узел. Его размещают в основании строения обычно во время возведения.
Во время укладки фундамента в нужном месте формируется углубление соответствующего диаметру гильзы. Гильза имеет сечение, превышающее диаметр труб для канализации.
Для изготовления гильзы обычно применяют отрезок трубы сечением 150-160 мм. Длину элемента необходимо подобрать правильно: должна быть примерно на 0,15 метра длиннее фундамента по обе стороны. Внутри гильзы помещается труба, к которой с одной стороны подключается внутренняя сеть, а с другой – наружная.
Важно утеплить конструкцию, чтобы избежать замерзания канализации.
Выводы и полезное видео по теме
Правильная схема канализации дачного дома, точные замеры и расчеты, качественные материалы и аккуратный монтаж – гарантия бесперебойной работы системы.
Некоторые вопросы могут быть сложны для решения самостоятельно.
Предлагаем обзор видео о создании автономной канализации в доме.
При определении угла наклона труб внешней канализации часто совершают погрешности. Посмотрите видео, которое даст представление о проектировании и установке трубопроводов.
Актуальность утепления внешних водосточных магистралей.
Краткое изложение принципов функционирования системы и критериев отбора схем.
Видео с информацией о проектировании и установке вентиляционной системы для канализации.
Первым и самым важным этапом строительства является проектирование. Чем более подробной и точной окажется схема канализации дома, тем проще будет эксплуатировать готовую систему.
Если задуманное мероприятие окажется слишком сложным, всегда можно обратиться к профессионалам за помощью. Профессионалы выполнят проект и качественно проведут монтажные работы любой сложности.
Построили ли вы систему водоотведения для дома по собственному проекту? Или разрабатываете проект и испытываете трудности? Обращайтесь под статьей к нашим экспертам и другим посетителям, которые могут вам помочь. Лучше потратить время на детали, чем столкнуться с неприятностями в будущем. Эффективная автономная канализация – это несложно.
