Строительство выгребной ямы из бетонных колец: пошаговый инструктаж с схемами.

Ищете простой способ сбора и частичной переработки стоков для дачи или дома на период сезонного проживания? Устройство канализации улучшит участок и сделает пребывание за городом комфортнее. Выгребная яма из бетонных колец подойдет, но не знаете, как ее построить правильно?

В статье представлена информация о конструкции септиков этого вида, популярных способах возведения и технологии проектирования выгребной ямы из бетонных колец с учетом необходимой вместимости. Подробно описан процесс монтажа такого септика в несколько этапов.

В материале представлены иллюстрации, схемы и видеоуроки по возведению конструкции от специалистов.
Продемонстрированы варианты украшения технологического проёма.

Конструкция и назначение выгреба

Выгребные ямы, подобно септикам, предназначены для сбора сточных вод, но представляют собой простые конструкции, не обеспечивающие очистки жидкости.

В накопительных емкостях отходы разлагаются не полностью, в отличие от очистных сооружений, где сточные воды разделены на твердые и жидкие части. Жидкая составляющая затем очищается и приобретает чистоту 60-98%.

Фото: img.freepik.com

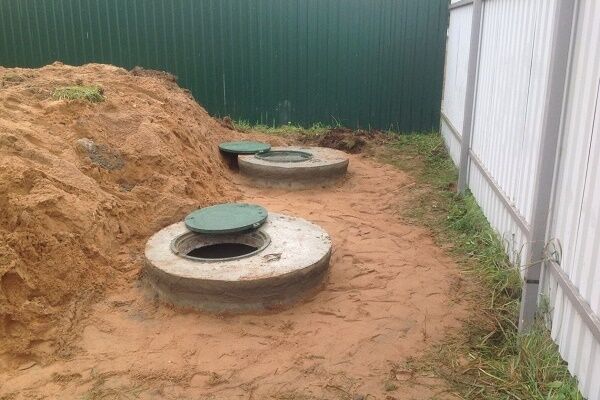

Выгребная яма – это самое простое устройство для сбора сточных вод, часто создаваемое из бетона или железобетонных колец.
Размер выгребного колодца определяют по количеству жильцов дома. Разнообразие колец дает возможность подобрать их для создания накопителя любого объёма.
Для функции выгребных ям возводятся бетонные канализационные колодцы путем укладки колец внахлест.
Установка колец для создания выгребного канализационного колодца возможна как с помощью спецтехники, так и вручную.

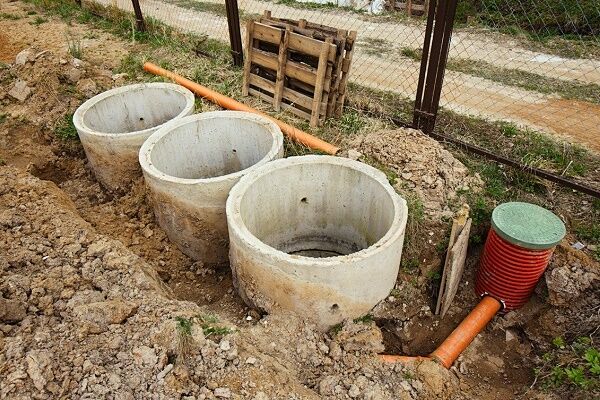

Усовершенствованная выгребная яма комплектуется колодцем с фильтрационным дном. Сточная вода в таком варианте очищается и используется для орошения земли, что позволяет обращаться к услугам ассенизатора реже.
С ростом числа компонентов автономной канализации повышается качество очистки сточных вод.
В подобных установках первые две камеры оснащены герметичным дном, а третья — фильтрацией.
Каждая колонка канализационной системы, независимо от общего количества, имеет свой люк для осмотра и чистки.

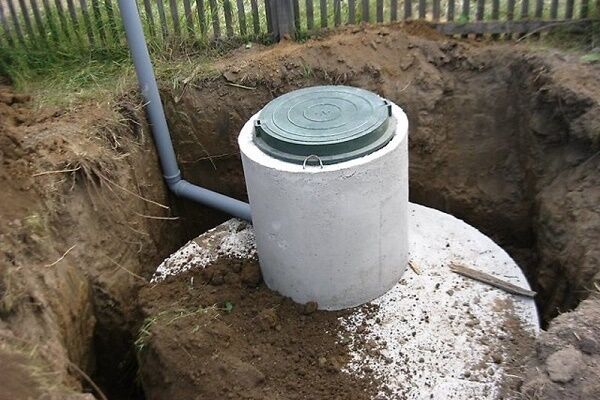

Бетонные кольца для выгребных ям засыпются до самого люка, по которому возможно опознать их на участке.

Все разновидности сливных ям можно разделить на две категории:

  • герметичные накопительные емкости;
  • сливные ямы с фильтрующим дном.

Пользователи считают существенными двумя различиями: конструкцию дна резервуара и частоту вывоза мусора. Первый тип сохраняет полный объём сточных вод, поэтому его очищают сравнительно часто — раз в 1-2 недели.

Ям ассенизаторов второго типа опорожняют реже, поскольку емкость наполняется не так быстро. Часть жидкости проникает через фильтр, замещающий дно, и уходит в землю.

Проектирование простой выгребной ямы обычно предусматривает достаточный объем резервуара, чтобы сточные воды не поднимались выше трубопровода канализации.

На первый взгляд, второй вариант предпочтительнее, но применим лишь к переработке серого сырья.

При устройстве ямы без дна надо учитывать ряд факторов:

  • санитарные требования;
  • тип грунта;
  • наличие и местонахождение водоносных слоев.

Глинистый грунт участка, который плохо впитывает воду, делает бесполезным устройство фильтрационного дна. Водоносные горизонты тоже представляют риск: возможно заражение и нарушение экологии.

Существуют различные способы обустройства выгребных ям: возведение… сооружения из кирпича, бетона или автомобильных покрышекБетонные конструкции и готовые пластиковые емкости признаны наиболее надежными.

Бетонные резервуары, получаемые заливкой бетона в опалубку, более сложны в постройке, чем аналоги из заводских колец.

Схема сливной ямы предусматривает фильтрующее дно. Вывод воздухозаборника на максимальную высоту предотвращает распространение запаха, свойственного канализационным накопительным емкостям, и сохраняет комфорт проживания.

Из готовых бетонных заготовок цилиндрической формы формируется колодец глубиной от двух до четырёх метров. Для этого устанавливают кольца количеством от двух до четырёх штук, укладывая их друг на друга и герметизируя стыки.

В зависимости от типа ямы нижний элемент может быть закрытым или вовсе отсутствовать. В некоторых случаях на дно укладывают бетонную плиту, а не заводскую деталь.

Верх делают в форме горловины с техническим лючком и надежно затыкаемой крышкой.

Основную часть резервуара углубили на метр для размещения трубы водоотведения ниже точки промерзания грунта. Объем резервуара рассчитывают исходя из объема ежедневно образующихся стоков.

Чем привлекательны сливные ямы?

Главный плюс накопителей — низкая цена. Из-за этого выбор падает на простое устройство вместо более дорогого и оснащённого септика.

Выгреб подходит и тем, кто бывает на даче нечасто – лишь летом или исключительно в выходные дни.

При небольшом объёме сточных вод и регулярной откачке выгребная яма – подходящее решение.

Но при больших объемах стоков лучше подобрать септик Это более дорогостоящее устройство уменьшает количество отходов и снижает загрязнение почвы в саду.

Это возможно при выборе модели с… фильтрующим колодцем или инфильтратором.

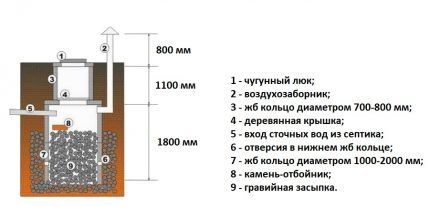

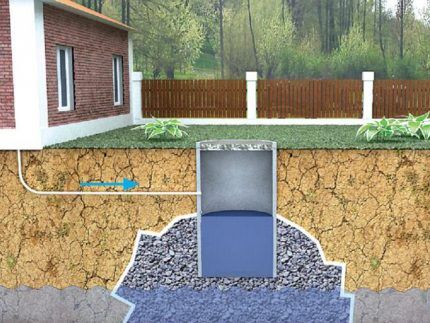

Схема поглотительного колодца — вырытая яма с фильтрующим дном. Для установки необходимы песчаный или супесчанный грунт, низкое залегание водоносных горизонтов, щебеночный фильтр глубиной не менее метра.

Причины, по которым может возникнуть отказ от строительства выгребной ямы.

  • ограниченный объем;
  • необходимость частой откачки;
  • Недостаточная очистка отходов.
  • Запах, устранить который трудно.

Люди, выбирающие фильтрующее канализационное устройство, должны помнить, что помимо откачки понадобится периодическая чистка и возможная замена фильтра – гравийного или щебеночного слоя в основании ямы.

Обзор популярных строительных схем

Строительство даже двух основных видов выгребных ям имеет свои тонкости.

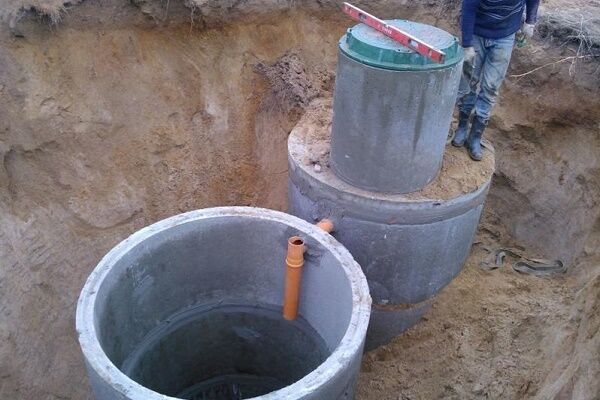

Первое устройство – герметичный накопительный колодец, состоящий из двух обычных колец и одного узкого кольца для горловины.

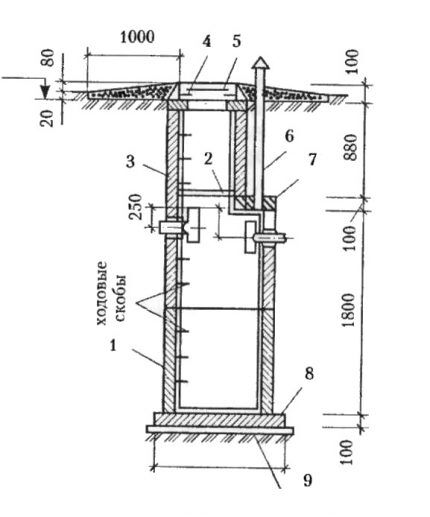

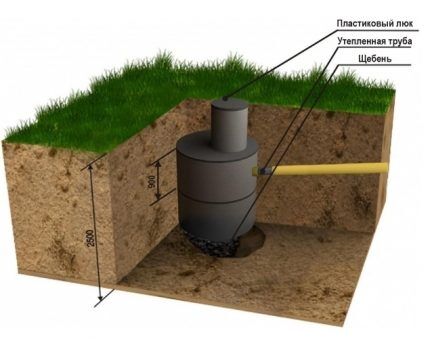

Схема с размерами: 1 – бетонная заготовка диаметром 1 метр; 2 – деревянная крышка перекрытия; 3 – бетонная заготовка диаметром 0,7 метра; 4 – кольцо горловины; 5 – люк; 6 – вентиляционная труба; 7 – перекрытие; 8 – бетонное дно; 9 – выравнивающая цементная стяжка.

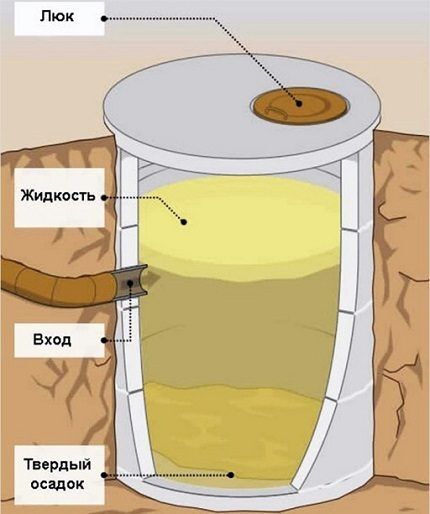

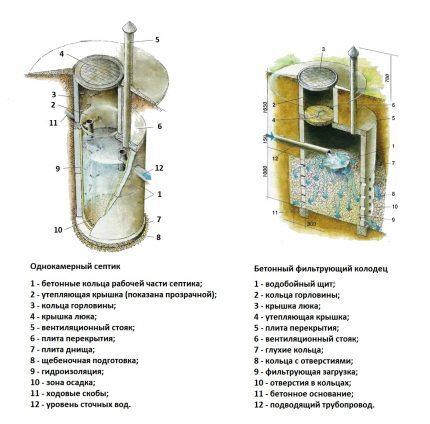

На следующем рисунке наглядно показана различие между накопительным баком и резервуаром со фильтрующим дном.

Бетонный фильтрующий колодец отличается двумя особенностями: перфорация стенок цилиндрических элементов, составляющих его стены, и отсутствием дна, которое заменяется фильтрующей загрузкой из щебня.

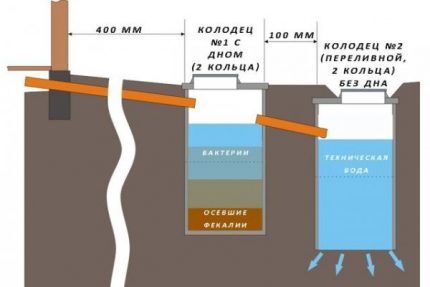

Третий вариант – усовершенствованный накопитель, простое устройство для очистки сточных вод.

Вместо одного резервуара монтируют два: первый предназначен для механической очистки стоков, второй выполняет функцию фильтрующего колодца. Обработка стоками анаэробных бактерий осуществляется в каждом отсеке.

Использование двухсекционного накопителя с переливом Такие системы предпочтительны, поскольку повышают уровень экологичности. В некоторых случаях применяют модели с тремя отделениями – чем их больше, тем лучше происходит очистка сточных вод.

Краткий фото-мануал по сооружению ямы

Строительство септика из бетонных колец предполагает несколько шагов.

Для зрительного восприятия процесса строительства публикуем фотоотчёт рабочих.

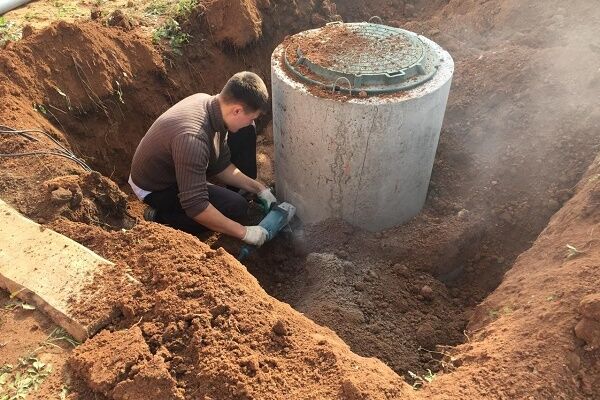

Перед сборкой канализационного колодца из бетонных колец выкапывают котлован. Ширина его должна быть на 0,5 метра больше диаметра кольца для удобства выравнивания при необходимости. Глубина на 10 см больше расчетного размера ямы — нужна для отсыпки песком и трамбовки или для заливки бетонного основания.

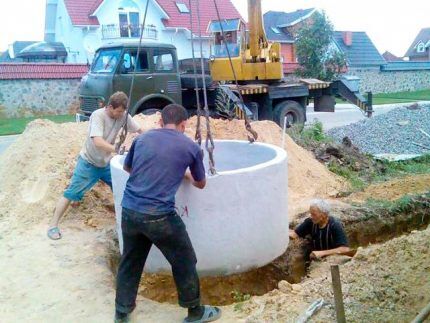

Для перемещения колец после покупки, доставки на объект и складирования их для последующего строительства удобнее использовать грузоподъемную технику.

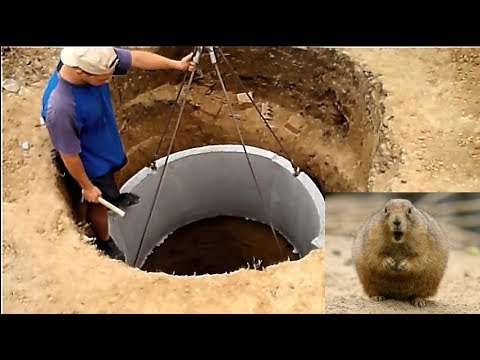

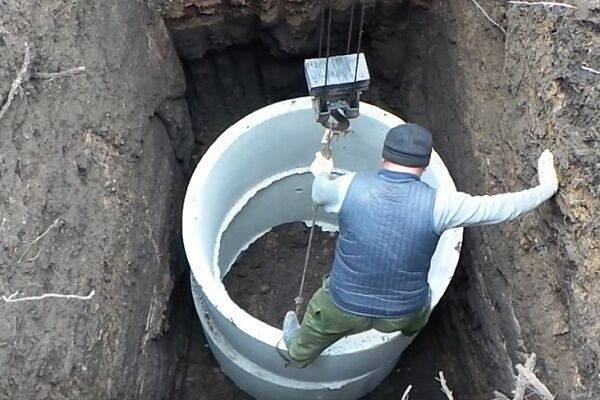

Грузоподъемная техника облегчает, повышает безопасность и ускоряет установку колец в котлован и соединение их.
Перед размещением на стартовую площадку или в многоярусную шахту нужно отрегулировать положение каждого следующего звена. В шахтном стволе не должно быть никаких щелей.

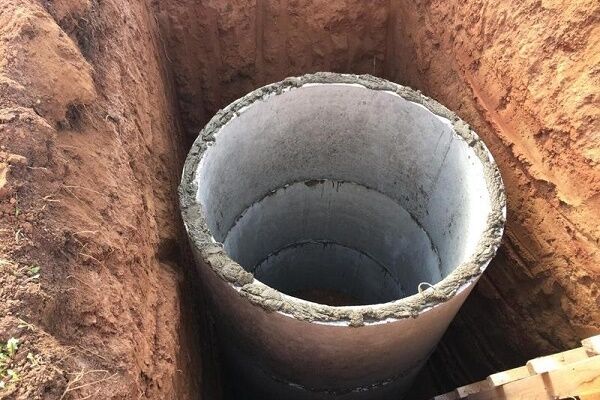

На торце ранее установленного участка бетонной выгребной ямы наносят связующий раствор перед соединением с последующим звеном. Лучше всего использовать раствор, обладающий водоотталкивающими свойствами изначально.

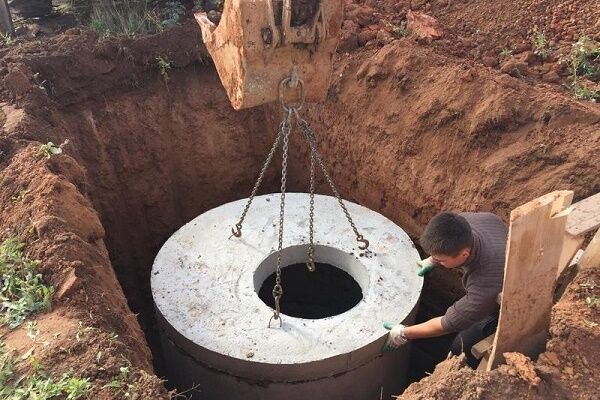

На шахту, составленную из колец, устанавливается перекрытие с отверстием под кольцо поменьше. Это позволит экономить пространство колодца в незаполняемой стоками части и снизит затраты на строительство.
В проем крыши заливаем раствор и устанавливаем на него кольцо с меньшим диаметром. К нему прикрепим люк. В подходящем месте высверливаем отверстие для труб.

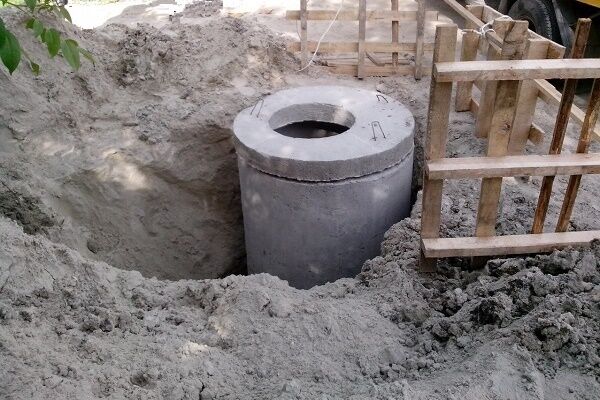

Заполняем верхнюю часть котлована с установленным, но незакреплённым колпаком. Слой за слоем, утрамбовывая землю, укрепляем конструкцию вокруг сооружения. После этого закрепляем кольцо и сам люк.

Составление проекта и расчеты

Строительство без подготовки может привести к нарушению санитарных норм и устройству с ограниченными функциями. Для полноценной работы выгребной ямы нужно учесть все детали и трудности строительства.

Шаг #1 — определение места для сливной ямы

Выбирая место для выгребной ямы, нужно учитывать удобство обслуживания и соответствие санитарным нормам.

Для упрощения монтажа и повышения эффективности работы всей канализации резервуар следует размещать максимально рядом с домом.

Многое делают именно так: закапывают емкость в 2-3 метрах от здания, не считаясь с запахом и забывая о нормах и правилах пользования сливными ямами и септиками. Минимальное расстояние до дома должно быть не менее 5 метров.

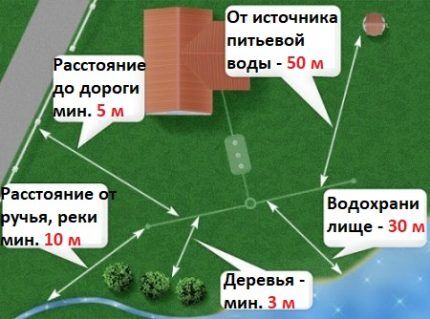

Схема с указанием допустимого расстояния до источников воды, деревьев и дороги для выгребной ямы. Нормы иногда не выполняются из-за малой площади земельного участка.

Можно расширить схему новыми данными.

  • герметичную емкость устанавливают в любой тип грунта;
  • резервуар с фильтром Только в песок, который хорошо впитывает и пропускает жидкость.

Фильтрующее сооружение следует размещать так, чтобы основание было не менее чем на одном метре над уровнем водоносного слоя.

Чтобы узнать глубину расположения водоносных слоёв, обратитесь к организации, выполнявшей геологические исследования или пробуривание скважин для водоснабжения на участке строительства.

Шаг #2 — расчет объема емкости

Для расчета размеров и объема колодца нужно выполнить простые математические расчеты. При наличии душа, туалета и стиральной машины в доме постоянного проживания суточный объем сточных вод на одного человека составляет около 150-200 литров.

Допустим, нужно смонтировать герметичный выгреб на участке, где живет три человека, потребление сточных вод составит 450-600 литров в сутки.

Во время расчётов помним, что необходимо учитывать не менее третичного объёма, то есть умножить результат ещё на три. Получаем от 1,35 до 1,8 кубометров. Это минимальный объём.

Не учитывайте размеры горловины и части колодца, находящейся над входом трубы канализации. Полученный объем соответствует параметрам части, располагающейся ниже трубопровода.

Случается, что отталкиваются от сроков вызова специалистов по откачке сточных вод. Если такую семью из трёх человек обслуживают еженедельно, то получается: 150 л (200 л) х 3 х 7 = 3,15 м³ (4,2 м³). При обслуживании раз в две недели – 6,3 м³ (8,4 м³).

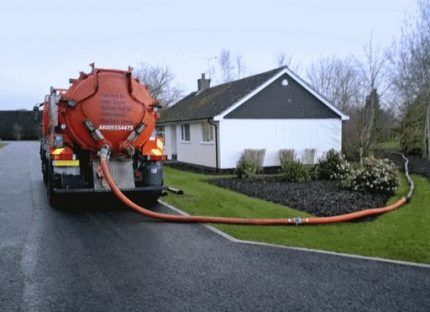

Емкости на ассенизаторских машинах имеют ограниченную вместимость – примерно три с половиной кубических метра отходов. Полностью заполнить большой бак невозможно.

Если у управляющей компании или частной фирмы, отвечающей за ваш участок, имеется транспорт с баком объёмом 6-8 кубометров, устанавливайте самый большой возможный резервуар.

Шаг #3 — выбор бетонных колец

Размер траншейного котлована определяется размером колец, поэтому проще купить модели у ближайшего поставщика, чтобы избежать доставки.

Типовые размеры колец:

  • высота — 0,89 м;
  • диаметр — 1 м.

Большинство заводов железобетонных изделий производят кольца указанных размеров. Семье небольшого состава понадобится три заготовки, а также горловина и дно.

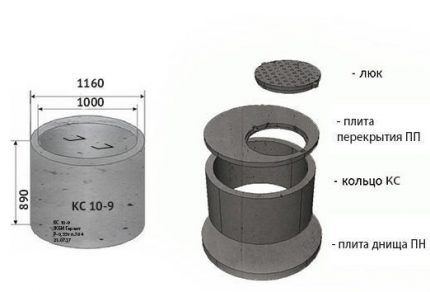

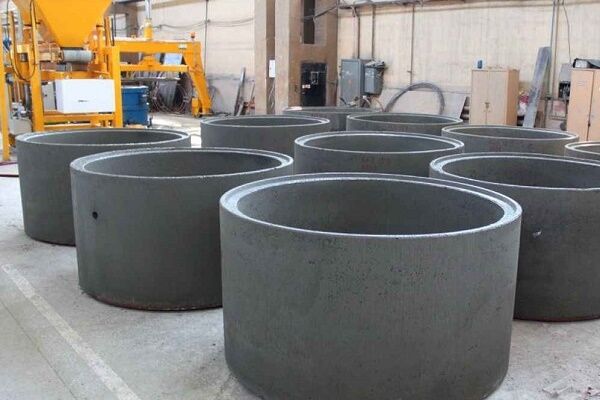

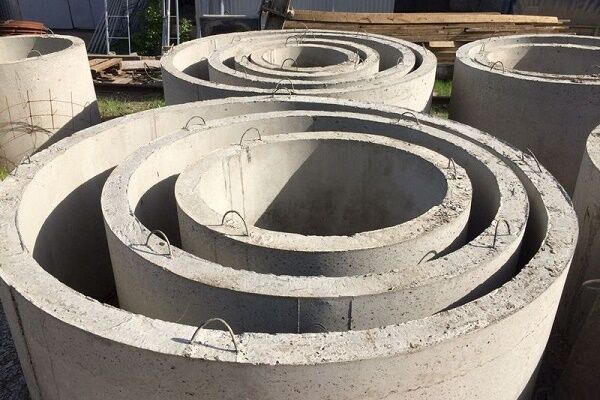

Железобетонные кольца с обозначением высоты, диаметра и толщины стенок, а также элементы для возведения колодцев и выгребных ям.

Популярность строительства выгребных ям привела к выпуску на заводах готовых комплектов для их сооружения.

В набор входят:

  • нижний элемент с днищем;
  • Стандартные кольца по количеству от одного до пяти штук. Большее число вызывает трудности при очистке и откачке.
  • зауженная горловина;
  • верхняя плита перекрытия с отверстием под люк.

Кольца бывают обычными и перфорированными, предназначенными для поглощающих колодцев. Крышку люка покупают отдельно.

Кроме стандартных бетонных колец Для создания отверстий метрового диаметра можно найти более массивные заготовки.

В кольцах предпочтительны замковые соединения «паз-гребень», обеспечивающие большую герметичность и прочность готового изделия.

При сооружении выгребных ям, то есть канализационных колодцев, применяют как бетонные, так и железобетонные кольца. Железобетонные изделия усилены стальной арматурой, поэтому более прочны и надёжны.
Изделия с толщиной стенки 10-12 см допускаются к применению из-за меньшей прочности бетонных колец. Толщина ж/б кольца может быть 6-8 см, при большей прочности толщина меньше и вес ниже, а также снабжены монтажными петлями для облегчения установки.
Бетонные и железобетонные кольца изготавливают с соединительной фаской и без неё. Кольца с фаской легче стыкуют, создавая прочное соединение.
Для возведения канализационных сооружений кольца целесообразно приобретать готовыми, однако допускается самостоятельное их заливка в арендуемой или самодельной опалубке.

Шаг #4 — подготовка материалов и аренда техники

Помимо готовых бетонных элементов, для строительства могут понадобиться и другие стройматериалы.

  • скобы для соединения деталей;
  • герметик для заделки швов;
  • Мастикой из битума или другим материалом нужно загерметизировать резервуар как снаружи, так и внутри.
  • цемент для укрепления засыпки;
  • Материал для создания выравнивающей стяжки или фильтрационного слоя – это щебень, гравий и песок.

Не забудьте ведра, лопаты и лебедки при работе с грунтом.

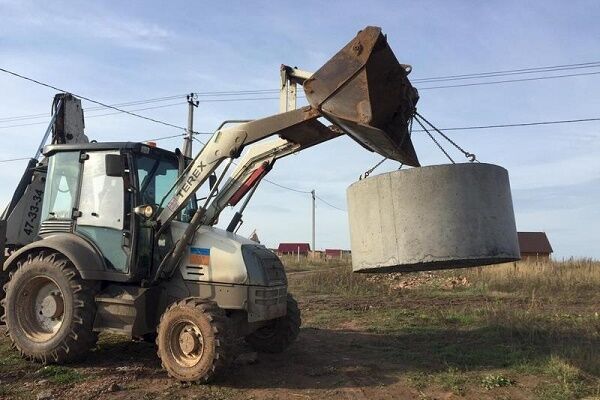

Бетонные кольца невозможно перевезти самостоятельно из-за их габаритов и веса, нужно арендовать грузовик.

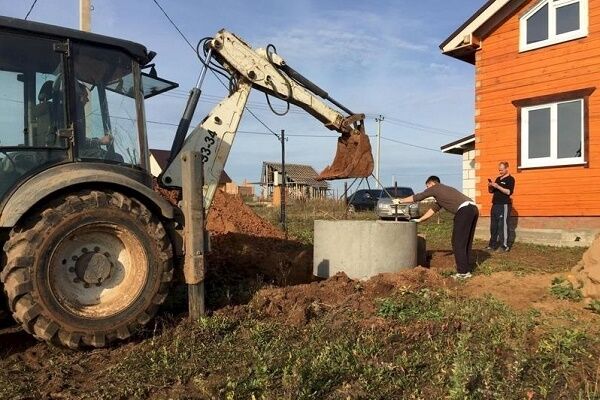

Без лебёдки на строительной площадке целесообразно заказывать машину с манипулятором. Для выполнения работы одному человеку недостаточно сил. В качестве самостоятельного действия возможно только рытье котлована.

Монтаж заготовок требует не менее двух-трех пар рук и водителя грузовика.

Заготовка из железобетона с диаметром 100 сантиметров и высотой 89 сантиметров весит примерно 600 килограммов. Монтаж бетонных колец осуществляют с помощью крана и группы строителей.

Лучше всего обратиться за помощью к друзьям, при этом согласовав небольшую оплату. В отсутствии знакомых-водителей спецтехники и монтажников, возможно арендовать технику и нанять бригаду рабочих.

Компания, торгующая кольцами для колодцев и сливных ям, часто предоставляет услуги по монтажу от специалистов.

Инструкция по строительству выгребной ямы

Установка каждого резервуара индивидуальна из-за особенностей местности, почвы, канализации и так далее. Предлагаем рассмотреть стандартную схему организации выгребной ямы.

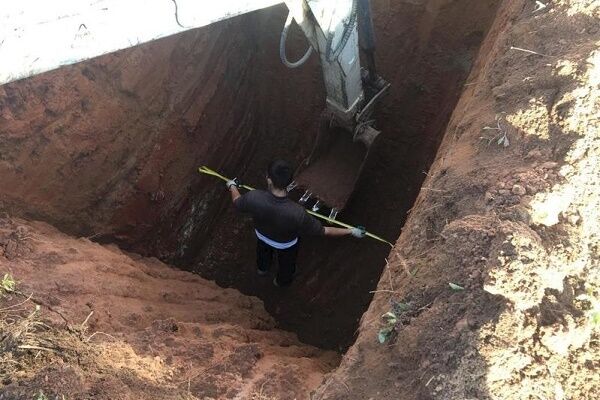

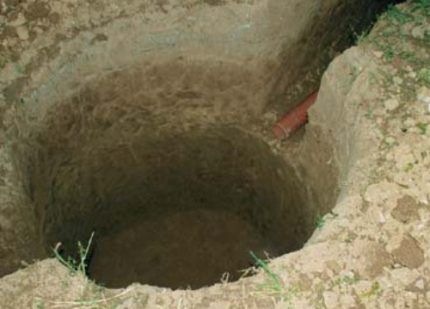

Этап #1 — разработка котлована

Первый этап – землеройные работы. Можно заниматься ими самостоятельно (длительный, утомительный и бесплатный способ) или при помощи бригады (быстрый и веселый, но платный вариант).

При возможности можно использовать мини-экскаватор; в таком случае рабочим потребуется лишь выровнять стенки и дно котлована.

Форма и размеры вырытой ямы должны быть согласованы с конфигурацией и габаритами резервуара, чтобы в результате получился круглый колодец, диаметр которого на 0,3-0,5 метра превышал бы диаметр бетонных колец по окружности.

Для этого времени потребуется заделка/утепление конструкции снаружи, а затем укладка и утрамбовка грунта.

Подготавливается котлован для герметичной выгребной ямы с двумя бетонными кольцами. Канализационная труба закладывается на глубину около 0,8 метра, а высота готового резервуара составит 2,5 метра.

Важно помнить о глубине промерзания почвы, особенно жителям средней полосы и севера России.

Для работы системы зимой канализационную трубу и большую часть емкости нужно расположить ниже уровня промерзания.

Рабочую емкость следует увеличить на высоту горловины, являющейся техническим отверстием. Горловина должна возвышаться над землей на 15-20 см.

Резервуар и вмонтированная в него канализационная труба окажутся заглублены ниже глубины промерзания.

Перед началом строительства нужно выровнять основание с поверхностью стен и выкопать траншею от строения (дома, бани, летней кухни, гаража) до сточной ямы.

Во время сооружения канавы учтите, что для предотвращения засоров труба должна иметь уклон к яме – около двух сантиметров на каждый метр длины.

Этап #2 — обустройство днища

Для установки обычной накопительной емкости основание и стенки должны быть герметичными. При строительстве из бетонных колец лучшим выбором служит заготовка из того же материала.

Деталь создана для отделки нижней части колодца и снабжена пазом по периметру. Для установки достаточно ровного и плотного основания.

Дно имеет железобетонный элемент. Применяется для создания водонепроницаемых выгребных ям, выступает заменой бетону плиты или цементного пола.

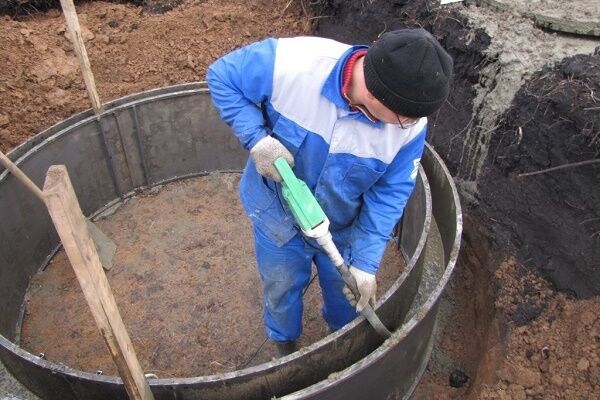

Для предотвращения оседания основы применяют заливку цементной стяжки. Ее готовят по простому принципу: на каждую часть цемента приходится четыре части песка. Для усиления прочности можно добавить щебень мелкой фракции в соотношении 1:6.

В емкости готовят массу, затем выливают ее по всей площади дна котлована и выравнивают. В течение недели бетонную стяжку периодически орошают водой, чтобы предотвратить образование трещин. Монтаж нижнего элемента сооружения выполняют не ранее чем через неделю.

Любители экономии времени могут воспользоваться готовой бетонной плитой, произведенной на заводе. Плита укладывается на ровное основание, а поверх неё устанавливается первое бетонное кольцо.

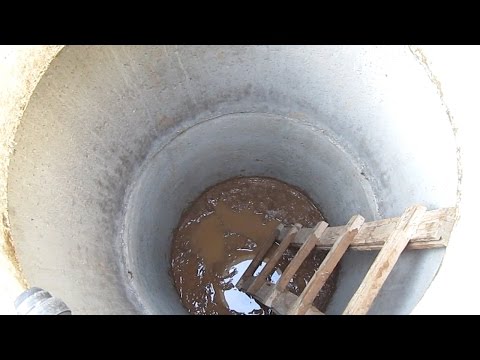

Фильтрующий колодец лишен дна в традиционном понимании. В его нижней части создается «подушка» – слой фильтрующих материалов, удерживающий твердые примеси и позволяющий жидкости проникать в грунт.

На насыпи из камня селятся колонии анаэробов — бактерии, разрушающие и очищающие отходы.

Толщина подстилающей засыпки различна:

  • неглубокие ямы – от 0,3 м;
  • резервуары из 3-4 колец — до 0,6-0,7 м.

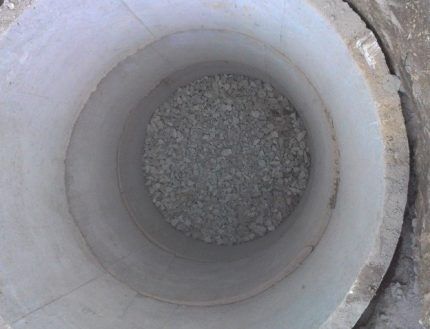

Фильтрующая засыпка, размещенная в стволе колодца, обязана иметь мощность не меньше 1,0 метра.

Расположение слоев следующее:

  • нижний слой – песок;
  • средний слой — щебень мелкой фракции;
  • верхний слой – щебень крупной фракции.

В отличие от бетонного резервуара, «подушка» и фильтр – сменные части. Когда их забивают твердыми отходами и жидкость перестает проходить, старую засыпку вынимают и насыпают новую.

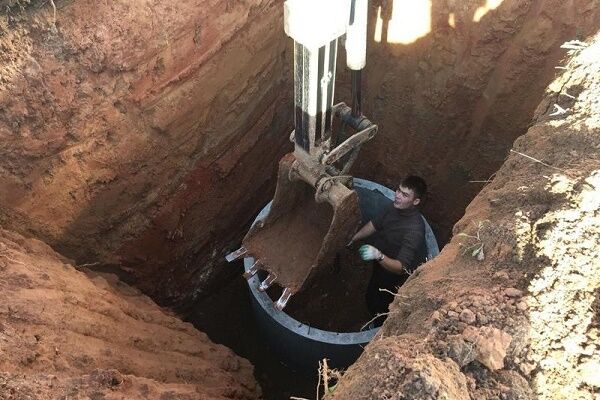

Этап #3 — монтаж бетонных колец

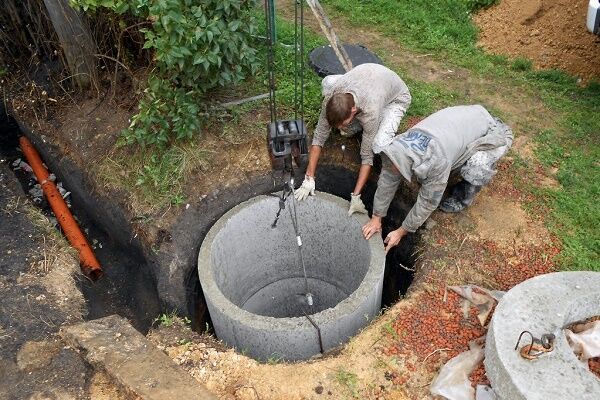

На бетонную плиту (или стяжку) устанавливают первое кольцо с дном. Правильный монтаж детали обеспечивает строго вертикальное положение всей конструкции без наклонов и перекосов. На нижний элемент кладут второй элемент и сразу же герметизируют шов.

Заделки и гидроизоляция швов выполняются различными растворами, обмазочными и рулонными материалами. Рубероид, приклеенный на битумный раствор, предназначен для закрытия стыков и трещин снаружи; для внутренних работ не подходит.

Обычный цементный раствор также считается хрупким материалом: при смещениях грунта возникает растрескивание и рассыпание.

Современные мастики и растворы отличаются прочностью и эластичностью. Некоторыми из них можно заполнять сырые стыки и швы, подверженные воздействию воды.

Задействуют различные способны гидроизоляции бетонного септика Чтобы защитить стенки от разрушения агрессивными химическими веществами, которые часто есть в канализационных стоках.

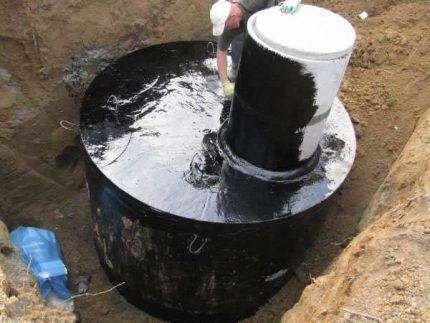

Внешняя гидроизоляция готового сооружения битумной мастикой предотвращает попадание влаги из грунта к железобетону и повышает его герметичность.

Некоторые эффективные средства для уплотнения стыков и внутренней герметизации:

  1. ГидропломбыМатериал для гидроизоляции, который увеличивается в объёме при застывании, герметично заполняет любые щели. Примеры: Ватерплаг, Пенеплаг, Гидростоп. Единственным недостатком является высокая цена.
  2. Растворы для нанесения на всю поверхность: Антигидрон, Гидротэкс, Бастион.
  3. Материалы для конопатки глубоких швовПропитаны фиброрезиной Kiilto FIBERPOOL — шнуры и веревки из джута, льна, пеньки.
  4. Уплотняющие ленты из резины, например, RubberElast.
  5. Жидкое стекло, добавленное в цементный раствор
  6. Герметики на водной основе: Пенеплаг, Пенетрон, Пенекрит.

Надежная гидроизоляция сохраняет конструкцию целой в течение 35 лет.

Проведя проверку герметичности соединения колец, можно устанавливать следующее звено.

Примерно на 20-30 см ниже глубины сезонного промерзания грунта нужно сделать отверстие для канализационной трубы. В это же время прокладывают трубу и подключают её к резервуару. Стык тщательно герметизируют.

В северных регионах трубы, идущие над глубиной промерзания, а также верхняя часть накопительного бака нуждаются в дополнительном утеплении.

Правильно смонтированный трубопровод должен иметь выход магистрали, расположенный над средней отметкой сточных вод. В верхней части резервуара должно оставаться свободное пространство.

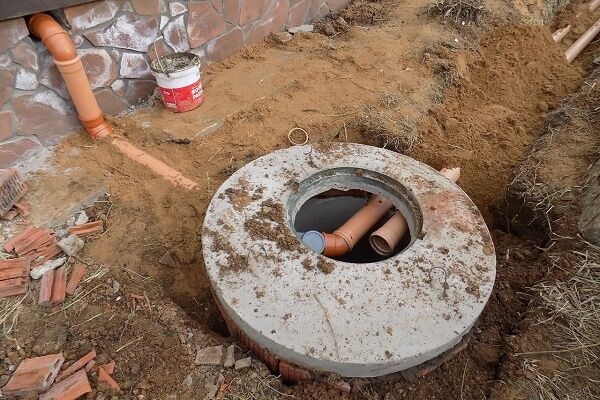

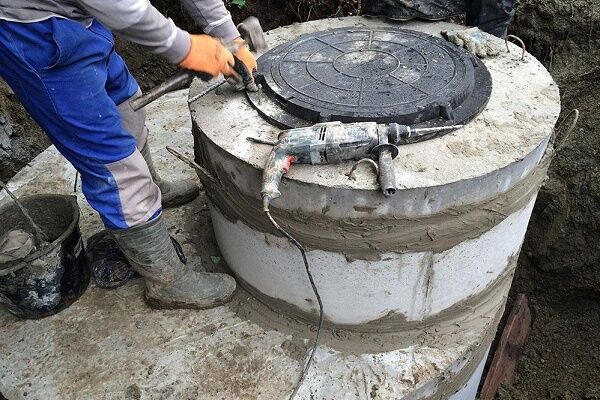

На третье или четвёртое кольцо устанавливают горловину, а затем – плиту перекрытия. В заводской плите предусмотрено круглое отверстие для люка. Для вентиляционной трубы нужно сделать ещё одно отверстие, меньшего диаметра.

Чтобы конструкция стала прочнее и меньше подвергалась риску разрушения из-за движений почвы, можно выполнить обратную засыпку с добавлением сухого цемента в грунт.

Этап #4 — оформление технического отверстия

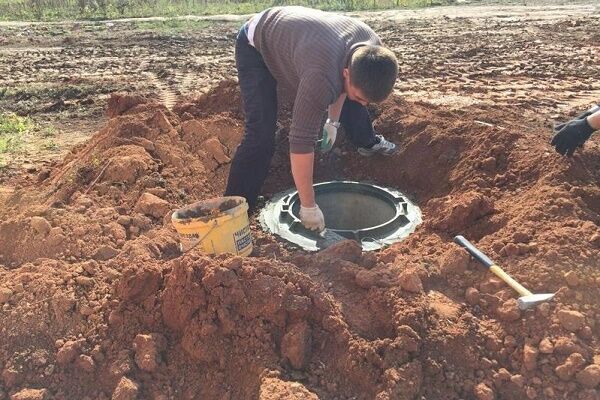

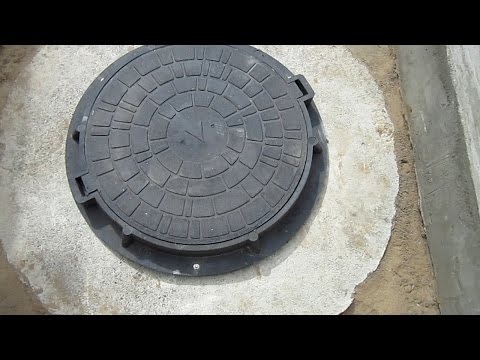

Самым удачным вариантом внешнего оформления является канализационный люк С крепко защёлкивающейся крышкой. Недорогой вариант — деревянная крышка на петлях.

Для обслуживания выгребной ямы — откачки отходов и замены фильтрационного слоя нужен люк.

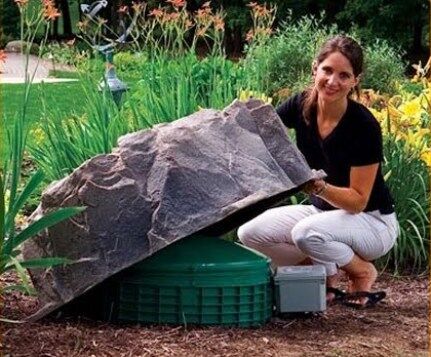

Декоративная крышка из пластика для канализационного люка имитирует большой натуральный камень. Полностью перекрывает отверстие входа и сливается с окружающим растительностью фонам.

В последнее время популярно скрывать от глаз неприглядные канализационные системы. Для этого используют предметы декора, которые напоминают растительность или большие камни.

Можно создать красивую подставку для цветов из деревянных планок и украсить её цветущими растениями вместо использования готового декора.

Выводы и полезное видео по теме

Советы специалистов помогут определить тип ямы и построить резервуар из бетонных колец правильно.

Этапы постройки выгребной ямы с детальным описанием.

Монтаж бетонных колец:

Полезная информация о люках:

Сооружение выгребной ямы из железобетонных блоков доступно даже неопытному строителю. Однако для постройки рабочего сооружения важно следовать нормам, иметь продуманный проект, выполнять точные расчеты и возможно заручиться помощью специалистов-монтажников. .

Если вы сомневаетесь в своих способностях, рассмотрите возможность установки… накопительной емкости из пластика или даже заводского септика.

Есть ли у вас личный опыт строительства выгребной ямы из железобетонных колец? Хотите поделиться информацией или задать вопросы по этой теме? Пожалуйста, оставьте комментарий в форме ниже.
