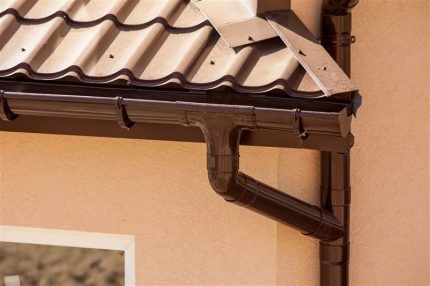

Водосливные системы для кровли, установленные вдоль скатов двухскатной крыши или по периметру четырехскатной конструкции, способны существенно уменьшить нагрузку от осадков на фасад, отмостку и фундамент. Эффективность водоотвода зависит от выбора материала и расчета параметров комплектующих элементов.
Расскажем о выборе водосточной системы, учитывая технические характеристики и особенности дома. В статье подробно освещены расчеты и установка конструкции для отвода дождевой воды. Следуя нашим советам, выполните работы самостоятельно.
Классификация водосточных систем
Организация отвода талых и дождевых вод зависит от конструкции кровли, климатических условий региона и желаний хозяина дома. Водосток необходимо проектировать для эффективной работы в течение всего года без образования заторов из листьев, льда или пыли.
При проектировании водослива нужно решить вопросы расположения, конструкции и материалов для всех его частей.
Внешний и внутренний водоотвод
Выбор разновидности водосточной системы зависит от типа крыши, этажности здания и погодных условий региона.
Для организации сточных вод в домах применяют три способа.
- наружный неорганизованный;
- наружный организованный;
- внутренний организованный.

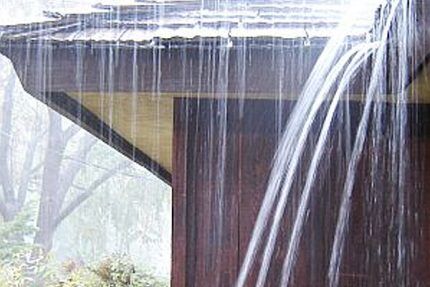

При первом типе вода естественным образом скатывается с поверхности.
Самотечные системы редко применяются в жилых домах из-за возможных минусов. Вода может попадать рядом с основанием здания, увеличивая риск его повреждений.
Особенности обустройства неорганизованного водостока:
- Ежегодно выпадающее количество атмосферных осадков в регионе не должно быть больше 300 миллиметров.
- Кровля должна иметь козырёк не менее 60 сантиметров в длину.
- На торце здания, который выходит под уклон, возведение балкона невозможно, как и создание там пешеходной зоны.

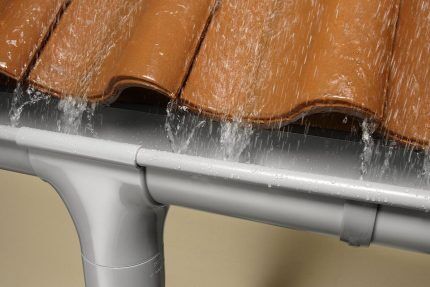

Наиболее востребованным решением для загородных домов является наружная организованная система водоотведения. Данный вариант оптимально подходит для крыш различной конфигурации: ломаные, двускатные, шатровые и вальмовые. Для эффективного отвода воды выполняется фильтрующий колодец или ливневую канализацию.
Специфика водостоков внешнего типа:
- В теплых регионах функционируют прекрасно, а в местах с морозными зимами требуется система противообледенения.
- На холодных складских постройках риск образования наледи минимален, поэтому допустимо устройство наружного водостока без системы обогрева.
Внутренняя система предусматривает установку трубопровода для отвода воды внутри строения. Комплекс функционирует исправно при положительных и отрицательных температурах на улице. Такой водослив устанавливают в торгово-развлекательных центрах, многоэтажных домах с плоской или односкатной кровлей.
В зависимости от конструктивных особенностей, выделяют два типа внутренних систем.
- СамотечнаяПоток воды осуществляется по наклонным желобам. Система проста в проектировании и стоит недорого.
- СифоннаяВо время осадков трубы наполняются водой от воронок до выходов в канализацию. С уменьшением уровня жидкости создаётся зона разрежения, и вода втягивается внутрь.
Сифонная система требует больших затрат при установке, но позволяет использовать меньше воронок и трубы меньшего диаметра. Такой водосток хорошо функционирует даже при сильных ливнях. Преимуществом является также самоочистка за счет давления поступающей воды.

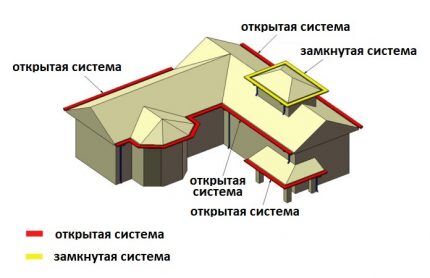

Системы замкнутого и незамкнутого типа
Вид крыши определяет конфигурацию и специфику установки водосточной системыЧтобы обеспечить отвод воды из дома с двускатной крышей, нужно разместить два прямолинейных желоба и вертикальные трубы для стока.
Для эффективно функционирующей и гармонично вписывающейся в облик дома системы водоотвода при скатной крыше необычной формы потребуется изготовить более сложное конструктивное решение.

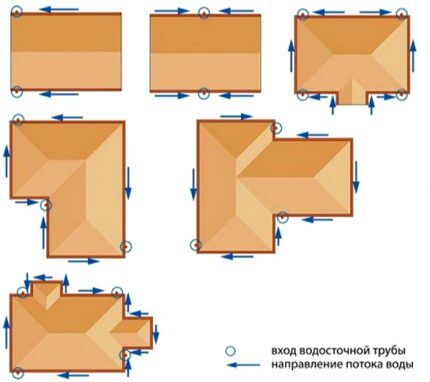

Водоотвод с вальмовой крыши возможен в различных направлениях, поэтому вертикальные трубы для стока воды монтируют в углах здания. Расчёт замкнутой системы проводят, учитывая общую площадь крыши.
В двускатных, многоскатных и разноскатных конструкциях предусматривается установка нескольких отдельных линий желобов. Вертикальные водоотводные каналы располагают в центре стены или на углах здания.
Материалы изготовления водослива
Водосточные системы делают из металла, пластика или же в комбинации этих материалов – металл с полимерным покрытием. Каждый из них имеет свои достоинства и недостатки.
Среди металлических водостоков применяют:
- стальные;
- алюминиевые;
- медные.
Оцинкованные стальные водостоки являются бюджетными, износоустойчивыми и способны противостоять колебаниям температуры и ультрафиолетовому излучению.
Чтобы водосток выглядел лучше и служил дольше, его оцинкованные части покрывают полимерными материалами.
Возможные варианты:
- ПуралСтол устойчив к механическим повреждениям и ультрафиолетовому излучению. Его срок эксплуатации составляет 30-35 лет. Изделия из пуралового материала стоят дороже, чем другие композитные элементы.
- ПластизолПокрытие из поливинилхлорида является доступным по цене и представлено в широкой цветовой гамме. К недостаткам следует отнести чувствительность к ультрафиолету: под действием солнечных лучей полимер деформируется. Водосток из стали и пластизола пригоден для северных, преимущественно облачных районов.
- ПолиэстерПоверхность устойчива к воздействию солнечных лучей, но подвержена механическим повреждениям: образуются царапины. Срок эксплуатации составляет 10-15 лет. Деформация защитного слоя вызывает медленное разрушение стали.
Металлические водостоки с полимерной защитой подходят для крыш из металлочерепицы.
Материалы обладают схожей долговечностью, поэтому их замену можно осуществить в одно время.

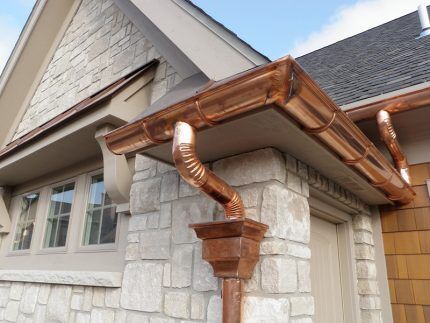

Водосливы из меди выглядят благородно и просты в использовании. С течением времени поверхность приобретает патину и защищает металл от окисления. Однако такие системы обладают существенными недостатками: высокая стоимость и большой вес.
В частном строительстве популярны пластиковые водостоки. Рассмотрим сравнение пластиковых и металлических систем. приведено здесь, рекомендуем ознакомиться с полезной информацией.
Среди их основных плюсов отмечают:
- Пластиковые изделия стоят дороже оцинкованных, но дешевле, чем все остальные варианты.
- Вы сможете выбрать цвет в соответствии с обликом дома.
- хорошая шумопоглощающая способность;
- антикоррозионные качества;
- простота монтажа.
Пластиковые водоотводы достаточно хрупкие и особо чувствительны к механическим повреждениям при отрицательных температурах. Для снижения риска поломки водостока во время сильных дождей на крыше необходимо устанавливать снегозадержатели.
Типичное устройство кровельного водоотвода

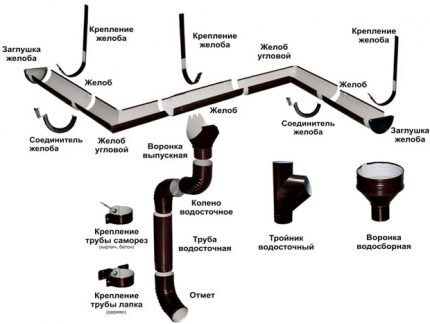

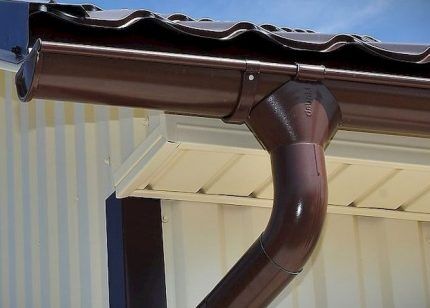

Разные производители предлагают стандартный набор элементов водосточной системы, который может отличаться габаритами, материалом изготовления и внешним видом. В состав системы входят горизонтальные желоба, установленные под краем покрытия крыши, и водосточные стояки, соединенные с желобами водосборными воронкам.
Набор элементов системы формируется исходя из параметров проекта водоотведения.

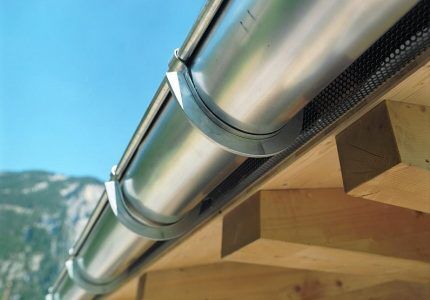

Желоб и соединительные элементы для него

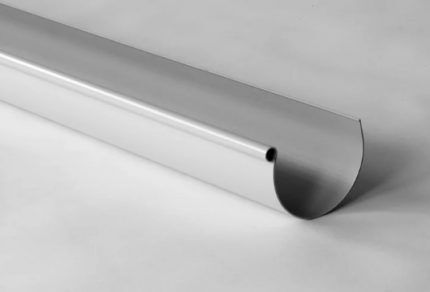

Полукруглый желоб Это лоток для сбора и отвода воды с крыши дома. Форма желоба может быть полукруглой или угловатой, но не замкнутой. Выбор дизайна происходит с учетом архитектуры строения. Размер лотка рассчитывается исходя из предполагаемой нагрузки, которая зависит от площади кровли.

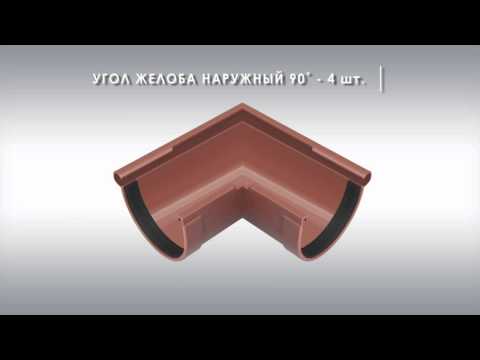

Поворот желобаИспользуются для корректировки направления стока воды. Обычный угол составляет 90°, однако существуют модели с углом 135°.
При монтаже поворота руководствуются правилами:
- Стыки уголков и желобов следует загерметизировать клеем или резиновыми уплотнителем.
- Расстояние от краев поворотов до кронштейнов не должно превышать 10-15 сантиметров – в этих точках прочность системы снижена.
Соединитель желобаПолукруглая лента с фиксаторами и застежками соединяет желоба в непрерывную линию. Уплотнитель из резины обеспечит герметичность стыков.
Крепежные кронштейныВыбор обусловлен технологией конкретной модели. установки водостокаОписание расположения ключевых компонентов и этапы реставрации/постройки.

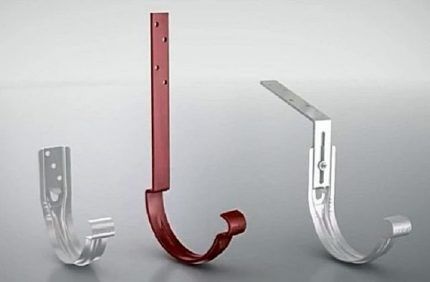

Возможные варианты кронштейнов-крюков:
- ДлинныеИспользуются для закрепления системы водостока до укладки кровельного материала. Крепятся элементы к стропилам, обычно перед установкой обрешётки.
- КороткиеКрепления подходят для монтажа желобов на стене сооружения или фронтонной доске. Установка крюков возможна как перед укладкой кровельного материала, так и после завершения работы по устройству крыши.
- УниверсальныеМонтажные детали для кровли, которые устанавливают перед или после укладки кровельного покрытия. Крюки можно отрегулировать по длине.
ЗаглушкаЗаглушка крепится на торце желоба. Для надежной фиксации имеются защелки, а для повышения герметичности соединения – резиновая прокладка. В большинстве случаев конструкция универсальная: заглушка подходит для правого и левого края лотка.
Элементы отводящего трубопровода

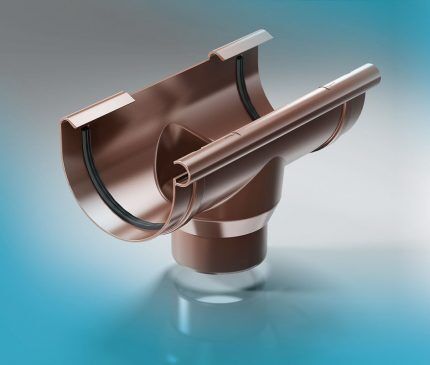

Водосборная воронкаИдеально подходит для участков без возможности установки традиционной системы водослива. Применима для кровельных ендов с нестандартной геометрией. Сливная труба подключается к воронке водосбора напрямую.
КоленоЭто деталь, предназначенная для перенаправления водосточной трубы в месте прохода около выпусков здания.
Сливная трубаЭлемент предназначен для монтажа стояка канализационной системы. Размер выбирается в зависимости от объёма сточных вод, стандартная длина — три метра.
ОтметЭто гнутое изделие устанавливают в нижней части водосточной трубы, чтобы вода стекала от основания и цоколя здания.
Держатели трубыЭто хомуты, предназначенные для фиксации вертикальных труб к стене. Изготавливаются держатели из пластика и металла. Элементы крепления должны выдерживать нагрузку от водосточного стояка и оставаться малозаметными.
Алгоритм расчета водосточной системы
Эффективное функционирование водоотведения зависит не от материала системы, а от точного определения технических параметров ее составляющих.
Этап #1 — сбор данных для расчетов
Сначала измеряют размеры здания. Желательно производить измерения вручную, потому что информация из технических документов может быть не совсем точной.

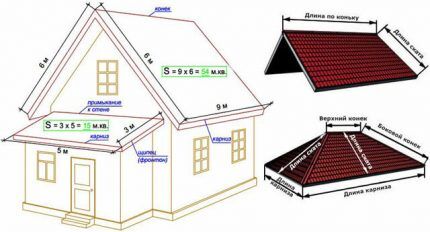

Сначала нарисуйте эскиз с отображением всех скатов крыши. На схеме укажите длину карниза для каждого элемента, где будет размещён желоб. Затем определите площадь скатов, используя геометрические формулы.
По плану кровли определите наибольший скат для расчетов.
Второй этап — выявление диаметра и числа труб.

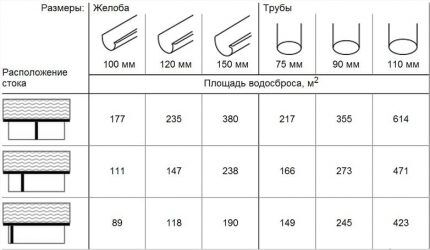

Нормы предусматривают расчет сечения лотков и труб с учетом угла наклона крыши. На практике же чаще всего руководствуются только площадью ската.
Количество желобов определяется по проекту крыши.
Определить число вертикальных отводов труднее.
Следует руководствоваться следующими правилами:
- на линию длиной 10 м и меньше – 1 водосток;
- Если длина желоба превосходит 12 метров, то требуется два отвода.
- На крышах сложной формы нужно установить отдельные водостоки для каждого выступа.
- на линии с заглушкой – по 1 отводу.
Расположенные близко два коротких отрезка можно объединить одним стояком при помощи разветвителя.
Между водосливными трубами на крутых склонах расстояние не должно превышать 24 метров.
Шаг третий — подсчёт вспомогательных частей системы.
После выявления конфигурации водоотвода, длины и числа соединений желобов рассчитывают потребность во входящих деталях.
- ЗаглушкиПо рисунку определяют число не закроенных концов. Каждой не замкнутой линии потребуются две заглушки.
- СоединителиКоличество муфт определяется количеством стыков желобов.
Расчёт ведётся для каждой линии отдельно по формуле: общее число лотков, уменьшенное на единицу. - Воронки и тройникиКоличество переходных элементов выбирают индивидуально с учетом схемы водосточной системы. Каждой вертикальной трубе соответствует одна воронка.
Необходимость кронштейнов для закрепления желобов определяется типом зажимов и протяжённостью карнизов.
Чтобы определить количество коротких кронштейнов, применяют следующее соотношение:
N = (L-30)/60,
Где:
- N – искомое значение;
- L – длина желоба в сантиметрах.
Расчет выполняют по отдельной линии.
Этап #3 — вычисление вертикального отвода
Нужно подсчитать длину трубы, количество соединителей и хомутов-держателей. Также нужно выбрать способ выведения воды.
Расчет длины трубы:

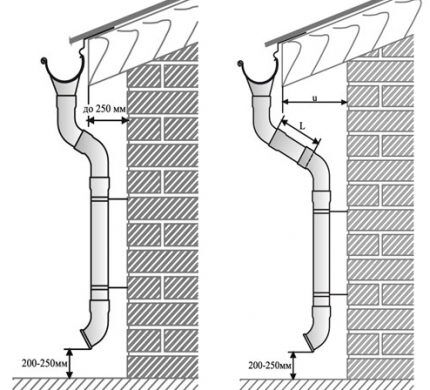

- Определить длину от порога до кромки крыши.
- Вычтите из получившейся величины высоту перехода – отводы от воронок, связывающие лоток с трубой. На этом участке могут находиться: колено, соединительный участок трубопровода.
- Из расчетной длины следует вычесть высоту отметки и расстояние до земли, примерно 20–25 сантиметров.
Количество соединительных элементов равно количеству стыков. Так, для отвода длиной 6 метров требуется два водостока по 3 метра каждый и две муфты. Один элемент служит для соединения с воронкой, второй – для закрепления труб.
К оштукатуренным стенам подойдут крепежи длиной 10 сантиметров. Для фасада с утеплением длину шурупа увеличивают на толщину утеплителя.
Технология монтажа водослива
Для работы с различными материалами водостоков потребуется разный набор инструментов.
В любом случае понадобятся:
- перфоратор;
- шуруповерт;
- уровень, отвес;
- рулетка, карандаш, шнур;
- плоскогубцы;
- стремянка;
- молоток, киянка.
Последовательность работ по монтажу водосливной системы можно разбить на три основных этапа.
Правильная установка кронштейнов
Пошагово выполнение установки кронштейнов таково:

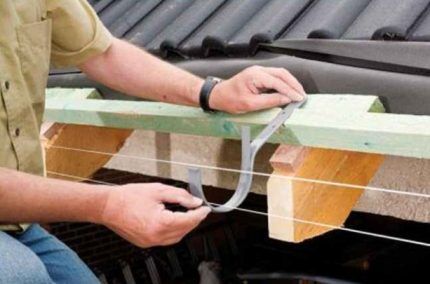

- В углах скатов наносят отметки, указывающие положения крайних кронштейнов.
- На лобную доску крепят первый кронштейн.
- На обратной стороне опорной части монтируют крайний крюк с углом наклона 3-5 мм на каждый метр длины.
- Шнур натянули между кронштейнами, а затем установили промежуточные элементы вдоль линии.
После размещения крюков нужно отодвинуть верёвку.
Крепление системы желобов
Установка должна начинаться с места подключения вертикального водослива. В желобе нужно сделать отверстие для воронки болгаркой, края отшлифовать. Соединитель поможет установить переходник между горизонтальными и вертикальными частями.
Последующие действия:
- На крайний лоток надеть заглушку.
- Располагайте желобы последовательно в кронштейнах, соблюдая нахлест элементов от 5 до 10 сантиметров.
Для более плотной герметизации используйте резиновые соединители на сгибах.
Монтаж вертикальных стояков

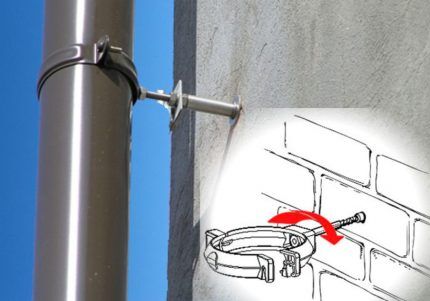

Монтаж стояков начинается с установки хомутов. Для этого из воронки отвесом опускают вниз вертикальную линию и отмечают ее на стене.
Необходимо установить хомуты возле соединений водосточных труб, не далее 10 сантиметров от крепежей.
Затем монтируются дополнительные детали, стыкуются вертикальные и горизонтальные трубы, назначается нижний уровень. В зонах с большим количеством зимних осадков рекомендуется обустраивать систему водостока. контуром обогреваКак установить программу, описано в рекомендуемой статье.
Выводы и полезное видео по теме
Определение характеристик кровли и расчёт системы отведения дождевой воды.

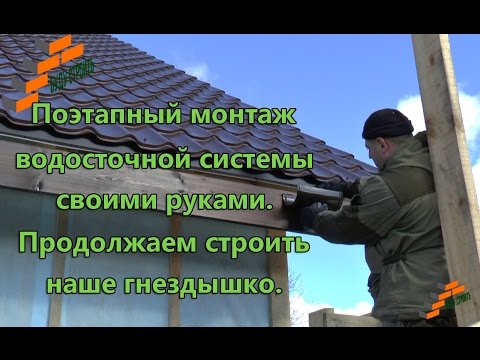

Руководство по устройству водосточной системы на частном доме.
Подсчёт и установка системы водоотвода несложны. С задачей можно справиться самостоятельно. .Мастера со стажем устанавливают систему водоотведения с крыши в течение одного дня. Новичкам это займет дольше.
