Гравитационная система воздухообмена в частных домах: правила обустройства

Просмотров: 145

Для загородных домов выбор часто падает на гравитационную вентиляцию, хотя механическая система более эффективна и независима. Естественная вентиляция проще в реализации и удобнее в эксплуатации.

Расскажем о создании естественной циркуляции воздуха. Статья подробно описывает работу гравитационной вентиляции. Рассмотрим устройства, применяемые в постройке систем, не требующих внешней силы.

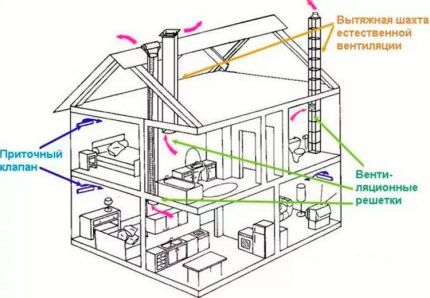

Как устроен процесс воздухообмена?

Гравитационный вариант устройства воздухообмена создан для поддержания комфортного микроклимата.

Работа естественной вентиляции в загородных домах и на дачах зависит от разницы атмосферного давления внутри и снаружи, которая меняется с температурой, влажностью воздуха и силой ветра.

Естественная вентиляция должна обеспечивать равномерное поступление, перемещение воздуха в пространстве и его удаление вне зависимости от количества этажей.

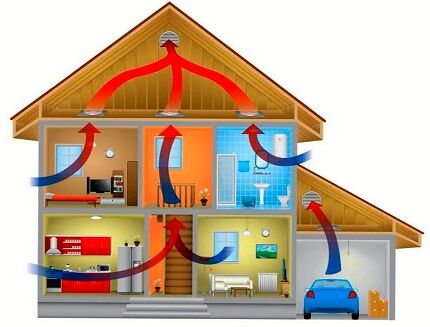

Воздух меняется естественным образом вот так…

  • Через незакрытые полностью фрамуги и негерметично прилегающие друг к другу части окон и дверей воздух с улицы поступает в дом. Во время проветривания, когда открыты на распашку пластиковые окна или работают вентиляционные приточные клапаны, воздушные потоки направляются внутрь.
  • Воздух спонтанно перемещается между помещениями и в пределах каждого из них. Для беспрепятственного движения воздуха между полом и дверями оставляют промежутки. переточные решетки, устанавливаемые в стены.
  • Вытяжные вентиляционные каналы выводят использованный воздух из дома. Расположены такие каналы в комнатах с меняющейся влажностью/температурой: на кухнях, в отдельных и объединенных санузлах.

Все городские жители хорошо знают вытяжные компоненты – это каналы, связанные с общественной вентиляционной шахтой. Закрывают их решетками, нуждающимися в периодической очистке.

В обустройстве частного дома организация естественной вытяжкиМожет иметь разные формы. Например, это может быть люк в стене, вытяжка или отверстие в потолке, ведущее к вентиляции на чердаке, а дальше — на улицу.

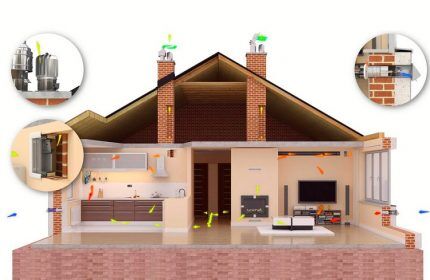

Составляющие гравитационного воздухообмена

В частных домах естественная вентиляция часто сталкивается с проблемой недостаточного поступления свежего воздуха в комнаты. Гравитационная система работает исправно лишь при существенной разнице плотности воздушных масс снаружи и внутри помещений. Летом, когда плотность выравнивается, воздух не поступает из улицы самостоятельно.

Теперь на пути движения воздуха ставят серьёзные преграды. Современные уплотнители окон и дверей хорошо препятствуют теплопотерям, но пропускают воздух извне плохо.

Чтобы добиться естественной циркуляции воздуха в домах с герметичными окнами, устанавливают приточные клапаны в стены и оборудуют вытяжные вентиляционные трубы дефлекторами.

Для снабжения помещений свежим воздухом при почти непроницаемых окнах и дверях устанавливают… вентиляционных приточных клапановБез установки клапанов потребуется купить приточные устройства для пластиковых окон или же заказать оконные пакеты с уже встроенными приточниками.

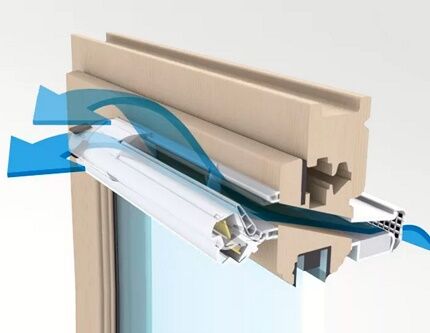

Оконный приточный клапан

Это устройство называется также оконным проветривателемявляется одним из самых популярных способов обеспечить вентиляцию помещения.

Чтобы холодный воздух лучше смешивался с теплым внутри помещения и не создавал неудобств, поток воздуха из оконного проветривателя направлен вверх.

Некоторые клапаны имеют автоматическую настройку потока воздуха. Механическая регулировка доступна не во всех моделях. проветривателейТакая ситуация может привести к трудностям при быстром изменении температуры.

Основным недостатком оконного приточного клапанаПроизводительность сравнительно низкая, так как её возможности ограничены размерами профиля.

Стеновое вытяжное или приточное устройство

Для установки стенового проветривателяДля проделывания сквозного отверстия в стене необходим клапан. Производительность подобных клапанов зачастую превышает производительность оконных. приточникаПоступающий объем свежего воздуха регулируется как вручную, так и автоматически.

Стеновые вытяжные клапаныОбычно размещают наверху стен, где по естеству воздуха поднимается вверх использованный. Приточные клапаныМежду окном и радиатором обычно устанавливают стенку. Это позволяет холодным воздушным потокам нагреваться.

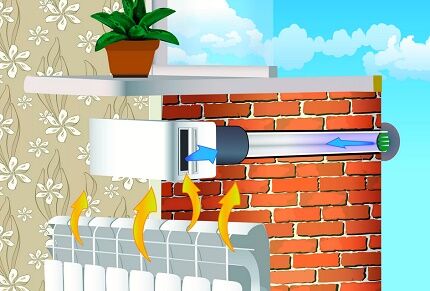

Установка стенового вентиляционного клапана над радиатором приведет к самопроизвольному нагреву потока свежего воздуха до подачи его в помещение.

Достоинства применения приточного клапана по сравнению с традиционной вентиляцией.

  • Возможна настройка потока свежего воздуха.
  • Способность блокировать большую часть шума с улицы.
  • В наличии фильтры для очистки воздуха с различными уровнями эффективности.

Конструкция стенового приточного и вытяжного клапанаЗащищает от попадания влаги внутрь здания. Некоторые модели этого устройства локальной вентиляции имеют фильтры для очистки воздуха.

Межкомнатные переточные решетки

Для доступа свежего воздуха во все помещения дома необходимы переточные элементы. Позволяя потокам воздуха беспрепятственно двигаться от притока к вытяжке, переточные компоненты захватывают пыль, шерсть животных, углекислый газ, неприятные запахи и бытовые испарения из воздушной массы.

Поступление воздуха возможно через незакрытые дверные проёмы. Непрерывность потока должна сохраняться даже при закрытых межкомнатных дверях. Для этого между полом и дверным полотном оставляют зазор в 1,5-2,0 см.

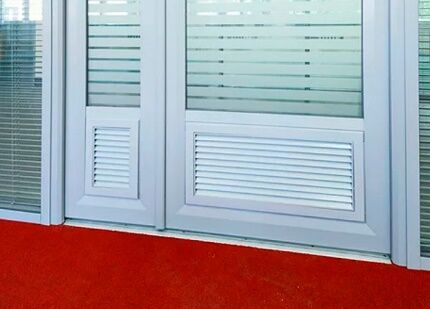

Чтобы свежий воздух беспрепятственно поступал к вытяжке и проветривал все комнаты, в дверных проемах монтируют решетки-переточки. В случае отсутствия последних зазор между полом и дверью составляет до 2 см.

Также для этих целей используются переточныеРешетки, устанавливаемые в двери или стены, состоят из двух рам и жалюзи. Производятся из пластика, металла или дерева.

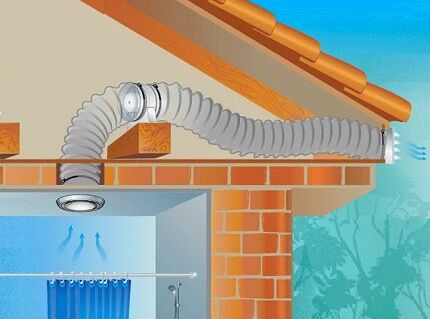

Специфика канальной вытяжки

Из жилища уходит загрязненный воздух посредством слуховых отверстий, вентилирующих труб или воздушных магистралей. Вентиляционные трубопроводы часто ведут на чердак или соединяются с центральной вентиляционной шахтой.

Вентиляционные каналы в частном доме чаще всего применяют для организации вытяжки естественной вентиляции. Естественный приток воздуха по воздуховодам обычно невозможен или малоэффективен. Для работы системы притока нужен вентиляционный канал с установленным на нём вентилятором.

В системах естественной вентиляции через каналы осуществляется вытяжка воздуха. Вытяжные воздуховоды в частных домах часто объединяются в шахты.

Гравитационный вентилятор подталкивает воздух новыми порциями, поступающими через форточку, приточник ПВХ окна или открытую входную дверь. Размер воздуховодов определяют в соответствии с нормами воздухообмена для различных помещений, указанными в сборнике СНиП 41-01-2003.

В частном доме системами вентиляции требуется обеспечить также подвал с хранилищем, фундамент без подвала, холодный чердак или мансарду. В естественных схемах это обеспечивается продухами, фронтонными и слуховыми окнами.

Виды вентиляционных каналов

По расположению различают:

  • ВстроенныеИзготавливают вытяжные каналы из бетона или керамики с полыми внутри блоками, кирпичом. Такие системы для отвода воздуха часто возводят ещё при строительстве.
  • ПодвесныеИзготовленные из оцинкованной стали или армированного пластика, подвесные каналы легко обустроить и в уже готовом доме.

Воздуховоды бывают круглой и прямоугольной формы. Каждый тип имеет свои достоинства.

  • Круглый воздуховодПростая установка, отличная вентиляция, небольшой вес.
  • Прямоугольный воздуховодОcupaет меньше площади, проще скрывается под коробками, постройками из гипсокартона и стенами.

В свою очередь трубы для круглого воздуховода различаются по жесткости: трубчатые и гофрированные.

Вентиляционные трубы гофрированные удобнее устанавливать, но монтаж разрешен только на горизонтальных плоскостях и коротких вертикальных стенах.

По жестким трубам воздух движется беспрепятственно, создавая наименьшее сопротивление и минимальный шум. гофрированных труб быстрей и легче осуществить монтаж.

Что такое дефлектор?

Дефлектор — колпак, установленный на выходе вентиляционной трубы.
Он сглаживает воздействие ветра, создавая зону пониженного давления и повышая силу тяги до 20%.

Также вентиляционный дефлекторЗащищает вентиляционную систему от попадания атмосферной воды и продувания ветром.

Дефлектор монтируют на выходе дымохода. Этим приспособлением увеличивается тяга и обеспечивается защита от дождя и снега.

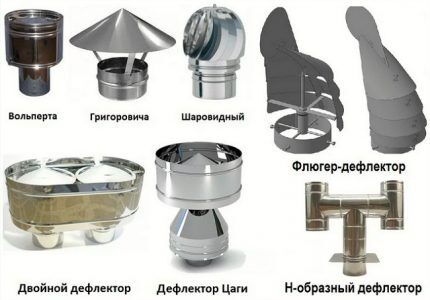

Существуют следующие типы дефлекторов:

  • Цилиндрический или зонт ВолпераИмеет форму изогнутого цилиндра с крышкой в виде тарелки. Работает со средним уровнем эффективности и надежно защищает воздуховоды от попадания ветра.
  • Н-образный дефлекторКаркас изготовлен из труб, собранных в форму буквы «H». Обеспечивает усиленную защиту от сквозняков, влаги и обратного потока воздуха, однако из-за конструктивных особенностей обладает небольшой мощностью.
  • Дефлектор типа ЦАГИЭта конструкция состоит из стакана с расширением в конце, зонтичной крышки и цилиндрической обечайки. Считается одним из самых эффективных способов защиты. Хорошо укрывает от ветра, снегопадов и дождя, обладает наименьшим коэффициентом сопротивления.
  • ТурбодефлекторЭто вращающийся шар с лопастями, работающий более эффективно, но обычно стоит дороже.
  • ФлюгерПодобно крылу, принцип работы … турбодефлектором.

Тип дефлектора подбирают с учетом местных климатических особенностей. В районах с сильными порывами ветра обычно устанавливают обычные грибки. Там, где ветер слабый, стоит выбрать дефлектор с турбиной — он создаст тягу даже при малейшем дуновении.

Основные правила и рекомендации

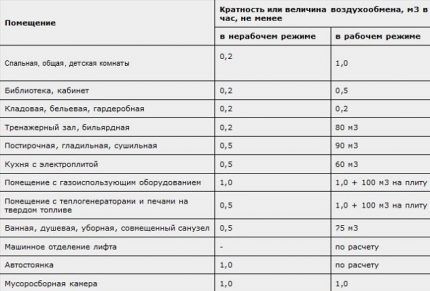

Нормативные сведения о объёме воздухообмена содержатся в документах СП 44.13330.2011, СП 66.13330.2012 и ранее упомянутом СНиП 41-01-2003.

Естественная система вентиляции должна выполнять следующие функции:

  • В гостиной, спальне и детских комнатах необходимый объём свежего воздуха для каждого человека должен быть не меньше 30 кубометров. 3/ч;
  • Для поддержания кулинарной зоны необходима циркуляция воздуха объемом 100 кубических метров. 3/ч. Из них на обслуживание электроплиты — 60 м3/ч, на 1 конфорку газовой варочной плиты — 80 м3/ч;
  • В душевых и ванных комнатах следует поддерживать интенсивность воздухообмена ниже 75 м. 3/ч;
  • В туалетах с одним унитазом 50 м3Если установлен унитаз с биде, размер этого места увеличивается на 25 метров. 3В объединённых санузлах нормативы для каждого сантехнического прибора складываются.
  • В кладовой и гардеробной обеспечивается постоянная вентиляция объемом 10 кубических метров. 3/ч, та же цифра и в режиме обслуживания.

При недостаточной эффективности естественной системы вентиляции для нормального обмена воздухом устанавливают вентиляторы для подачи или удаления воздуха.

Для расчётов производительности приточников и диаметра вытяжных каналов требуются нормативные сведения об объёме воздухообмена.

Для вентиляции следует выбирать трубы одного диаметра. Все части воздуховода нужно установить ровно и прочно.
Чем меньше поворотов в системе вентиляции, тем эффективнее она работает.

Для очистки и обслуживания приточных отверстий естественной системы необходимо расположить их на высоте не более 1,5 метра от земли.

Чем больше по размеру воздуховод, тем мощнее в нём тяга. Для определения требуемых размеров воздуховода доступны онлайн-калькуляторы.

Преимущества и недостатки естественного воздухообмена

Как любая техническая система, естественная разновидность имеет как недостатки, так и достоинства. Для принятия решения о целесообразности её использования необходимо взвесить плюсы и минусы.

Положительные стороны:

  • Лёгкая и недорогая установка.Самым доступным способом обеспечить постоянный обмен воздухом является этот вариант.
  • Низкий обслуживающий персонал. Отсутствие механизмов позволяет ограничиться лишь периодической уборкой.
  • Энергонезависимость.Использует энергию только при подключении дополнительных электрических устройств.
  • Предельно тихая работа. Отличается пониженным шумом.
  • Инженерная гибкость.Вентиляцию можно обновить и дополнить разными приспособлениями.

Отрицательные стороны:

  • Нестабильность тяги.Ее работоспособность зависит от атмосферного давления и погоды. Летом эффективность естественной вентиляции может оказаться не достаточной.
  • Формирование сквозняков.Зимой сильная тяга может причинить жильцам домов неудобства сквозняками, а также значительно повысить… теплопотериИз этого следует увеличение затрат на обогрев помещения. Можно выделить несколько способов разрешения данной ситуации.

Каждый может установить систему естественной вентиляции в собственном доме. Недостатки системы сглаживаются простотой устройства и малыми затратами на upkeep.

Выводы и полезное видео по теме

Видео, следующее за этим текстом, демонстрирует особенности конструкции системы вентиляции естественной схемы.

Правильный обмен воздуха положительно влияет на здоровье, улучшает работу мозга, помогает бороться с утомляемостью, чувством слабости и сонливостью, а также препятствует образованию влаги, грибка и плесени в помещении.
