При выборе системы отопления или охлаждения для загородного дома стоит разобраться, что представляет собой чиллер. Хотя в отдельных небольших помещениях эта альтернатива кондиционерам не столь популярна, для большого коттеджа она может стать оптимальным вариантом.
В статье раскрыт принцип работы климатического оборудования. Представлены инструкции по сборке и установке системы поддержания комфортного микроклимата внутри помещения. Благодаря нашим советам вы легко выберете подходящую модель.
Принцип работы чиллера
Чиллеры – это холодильные машины, предназначенные для охлаждения различных жидкостей. Их часто используют в промышленности, а также для кондиционирования воздуха в больших домах, магазинах, офисах и подобных помещениях.
Вместе с вентиляторами-фанкойлами чиллеры эффективно выполняют функции центральной системы охлаждения. В отличие от обычных кондиционеров, где фреон охлаждает воздух непосредственно, в чиллерах принцип работы иной.
Для транспортировки тепла применяется вода. В холодных условиях для предотвращения замерзания воду смешивают с антифризом, например, тосолом. Принцип работы chillera основан на функционировании испарителя, компрессора и конденсатора.
Потоки воды и хладагента проходят через испаритель. Хладагент поглощает тепловую энергию воды и закипает, превращаясь в газ. Вода охлаждается. Затем парообразный хладагент поступает в компрессор, где под давлением разогревается и смешивается с маслом.
После этого смесь переходит в конденсатор, где отдает большую часть тепловой энергии и становится жидкостью. Затем хладагент движется в фильтр-осушитель для удаления лишней влаги.
Жидкий хладагент под давлением проходит через терморасширительный вентиль, где его давление снижается. В этом состоянии хладагент переходит в газообразное состояние и поступает в испаритель, чтобы продолжить цикл.
Компрессор предназначен для сжатия и циркуляции хладагента, который по трубопроводу проходит через воздушный конденсатор и испаритель, где alternately нагревается и охлаждает воду.
В данной системе конденсатор выполняет функцию теплообменника, посредством которого тепловая энергия, аккумулированная хладагентом, отдаваается внешней среде.
Слишком высокое давление в контуре хладагента может повредить систему. Для контроля этого показателя применяют реле высокого давления и манометр, который помогает визуально следить за состоянием системы. Для хранения хладагента предназначен жидкостный ресивер.
Фильтр-осушитель очищает хладагент от влаги и примесей. Соленоидный вентиль регулирует движение хладагента и герметизирует систему при остановке компрессора.
Это предохраняет систему от захода в испаритель хладагента в жидкой форме. При запуске компрессора вентиль открывается. Система оснащена смотровым стеклом для визуального контроля состояния хладагента.
Наличие пузырьков воздуха в потоке жидкости указывает на необходимость увеличения количества фреона. Датчики с цветовой индикацией контролируют влажность хладагента. Регулирование количества хладагента, подаваемого в испаритель, осуществляется терморегулирующим вентилем.
Чтобы увеличить производительность, систему можно дополнить горячим перепускным клапаном газа, который не всегда идет в комплекте.
Для поддержания необходимого уровня воды в системе промышленные модели чиллеров оснащаются системой автоматического пополнения. Циркуляция воды осуществляется насосом, подающим охлаждающую жидкость.
Упомянутые ранее фанкойлы Это устройства, которые подают охлаждённый воздух в комнаты. Вентиляторные доводчики размещают внутри помещений. Их крепят к стенам, потолку и даже полу. К одному чиллеру можно подключить несколько фанкойлов.
Точное число установок зависит от количества комнат, где требуется охлаждение. Однако мощность чиллера должна быть рассчитана на определённое количество фанкойлов.
Для соединения чиллера и фанкойлов В состав общей системы входят обычные трубы водопровода. Это делает ее более доступной по сравнению с классическими системами сплит-систем, которые нуждаются в дорогих медных трубах.
В системе важно устройство насоса, отвечающего за циркуляцию хладагента. Производительность насоса влияет на максимальное расстояние между чилером и фанкойлами.
Это полезно, поскольку расширяет возможности выбора места установки чиллера.

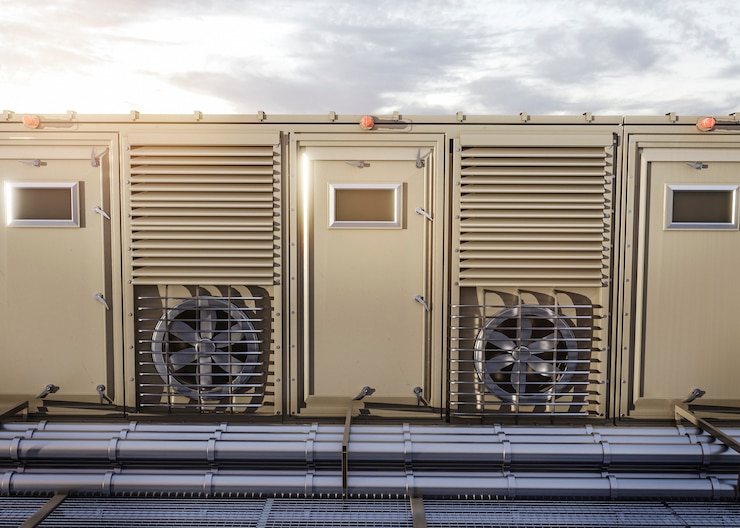

Агрегат часто устанавливают на крыше сооружения, но при необходимости возможно размещение его в отдельном вспомогательном помещении. Сплит-системы Такая возможность почти всегда недоступна.
Чиллеры разделяют по различным критериям.
- В виде холодильного цикла, таких как абсорбционные и парокомпрессионные.
- В виде компактного блока или системы с отдельным конденсатором.
- Конденсатор может работать по принципу воздушного или водяного охлаждения.
- по схеме подключения;
- по наличию или отсутствию теплового насоса.
Чиллеры с тепловым насосом предназначены как для охлаждения, так и для обогрева помещений круглый год.
Как правильно выбрать чиллер?
Специалисты для больших коттеджей советуют применять чиллеры с водяным охлаждением конденсатора. Эти системы проще по конструкции, чем аналоги с воздушным охлаждением, и стоить им меньше.
Конструкция чиллера с воздушным охлаждением предусматривает вентилятор – осевой или центробежный – для забора воздуха из той комнаты, где установлен аппарат.
Для охлаждения конденсатора можно использовать водные ресурсы – реки, озера, скважины. При отсутствии доступа к ним применяют охладитель на основе этилена или пропиленгликоля.
Эти охладители отлично подходят для использования зимой, когда обычная вода может превратиться в лёд.
Выбор между моноблочным чиллером, где компрессор, испаритель и конденсатор размещены в едином корпусе, и вариантом с отдельным установкой конденсатора не является простым. Моноблок проще монтировать, а производительность таких агрегатов может быть высокой.
Выносные системы устанавливают в различных местах: чиллер располагают в вспомогательном помещении здания (включая подвал), а конденсатор — снаружи. Для связи этих блоков применяются трубы, по которым движется фреон. Это обуславливает сложность монтажа и дополнительные расходы на установку.
Для монтажа чиллера с внешним конденсатором требуется меньшая площадь внутри помещения, что может быть важным преимуществом. При выборе устройства стоит обратить внимание на дополнительные возможности, которые оно предлагает.
К популярным и полезным дополнениям относятся:
- Управление водным балансом в системе.
- очистку воды от нежелательных примесей;
- автоматизированное заполнение емкостей;
- Регулирование и поддержание уровня внутреннего давления в системе и тому подобное.
Важно оценить холодопроизводительность чиллера, то есть его способность отнимать тепловую энергию из рабочей жидкости.
Технические характеристики, в том числе количественные показатели холодопроизводительности, обычно указаны в паспорте изделия. Холодопроизводительность каждой конкретной системы «чиллер-фанкойл» рассчитывается отдельно.
При выборе учитываются максимальные и минимальные температуры, мощность чилера, производительность насоса, длина труб и тому подобное. Это общие рекомендации по выбору чиллеров. В каждом конкретном случае следует обратиться к специалисту, который учтет нюансы и поможет с правильным выбором.
Особенности монтажа таких устройств
Только квалифицированный мастер сможет установить чиллер самостоятельно и при этом сэкономить. Остальным владельцам подобного устройства придется заплатить профессионалам, так как любое неверное действие в процессе монтажа может привести к катастрофическим последствиям. Установка начинается с изучения всей технической документации и рекомендаций производителя.
Затем переходят к установке. Для установки нужно подобрать прочную опору, которая выдержит вес этого агрегата.
На площадке устанавливают раму, точно выравнивая её по уровню. При отсутствии площадки с нужными параметрами необходимо забетонировать участок под монтаж и разместить на нём раму.
Важно учитывать вибрацию, возникающую при работе чиллера. Площадка и рама должны быть установлены так, чтобы вибрация не передавалась другим конструкциям здания. Трубы, воздуховоды, гидромодуль и подобные элементы системы также могут оказывать воздействие.
Установка чиллера в подсобном помещении здания требует возведения фундамента, превышающего уровень пола.
Для снижения вибраций чиллер монтируют на пружинные или резиновые опоры. Под опоры укладывают слой резины и закрепляют конструкцию анкерными болтами. При выборе места установки чиллера необходимо предусмотреть свободное пространство вокруг агрегата.
Механизмы для технического обслуживания будут доступны. Устройство должно быть окружено воздухом для лучшего охлаждения конденсаторов. При наружной установке чиллера нужно защищать его от загрязнений, например, листвы.
Проникновение мусора в теплообменник нарушит работу системы и вызовет поломки оборудования. Необходимо избегать контакта корпусов чиллера с посторонними предметами или коммуникациями, так как им может передаться вибрация. При установке чиллера снаружи важно учитывать направление ветра.
Установка внутри помещения требует учета шума во время работы агрегата. Полезно предусмотреть дополнительную звукоизоляцию и оценить влияние избыточного шума на другие помещения. Не стоит располагать чиллер рядом с жилыми комнатами.
При установке дополнительных агрегатов рядом с чиллером следует предусмотреть защиту механизма от перегрева и обеспечить беспрепятственное движение воздушных потоков.
Для наружной установки чиллера применяют кожух, предохраняющий оборудование от неблагоприятных погодных условий. Внутри кожуха монтируют испаритель, в боковой части предусмотрены места для компрессоров, а конденсатор устанавливается сверху.
Агрегат устанавливают аналогично на крыше здания. При внутреннем расположении кожуха не требуется, однако при использовании модели с выносным конденсатором некоторые работы проводят снаружи.
В технических инструкциях важно обращать внимание на правила установки рамы для чиллера.
Для моделей с высоким КПД применяют особые виброопоры, не требующие дополнительного крепления анкерами.
Некоторые агрегаты можно установить без отдельного фундамента, достаточно надежно зафиксировать рамное крепление болтами.
Для соединения труб с патрубками чиллера применяют муфты из-за небольшого диаметра трубопроводов. Подключение чиллера к магистралям выполняется только после установки агрегата на фундамент и виброопоры. Не следует проводить этот этап заранее, чтобы избежать повреждения коммуникаций.
Выводы и полезное видео по теме
Презентация промышленной модели чиллера ЧА-14 доступна по ссылке.
Промышленный чиллер — сложная система, которая длительный срок безотказно функционирует при надлежащей установке и уходе. Для правильного монтажа оборудования желательно обращаться к профессионалам из специализированной компании.
