Особенности проектирования и установки вытяжки в ванной комнате и туалете

Эффективная вытяжка в ванной и туалете — это не только красивый элемент дизайна, но и устройство, способное создать комфортный и здоровый климат.

Вентиляция должна создавать условия, максимально приближенные к естественным. Без этого стены могут поразиться грибами и возникнут другие проблемы, что не слишком приятно.

Разобраться в составлении проекта вентиляции для ванной комнаты и расчете мощности системы поможет данная статья. В ней также освещены важные аспекты размещения вытяжных отверстий, монтажа воздуховодов и вентилятора.

Проектирование системы вентиляции

Разработка любой системы вентиляции начинается с составления технического задания.

При оформлении техзадания учитывается:

• месторасположение Комнаты для санитарно-гигиенических целей, ванные комнаты и другие помещения, а также инженерные системы, влияющие на проведение процедуры создания и эффективность работы вытяжной вентиляции.
• объем комнат, где нужна вентиляция;
• уровень герметизации всего жилья, ванной, туалета.

Последний пункт не менее важен, чем предыдущие, потому что современные двери и окна могут нарушать естественный воздухообмен. Точная диагностика позволит определить проблему и выбрать подходящее оборудование для её решения.

Шаг #1 — определение нужного объема воздуха

Для создания благоприятного микроклимата в помещении необходимо установить не только вентилятор или отверстие для проветривания, но и реализовать полную систему, основанную на физических законах.

При составлении технического задания обращают внимание на различные детали. Например, максимальное количество людей, которые могут находиться в ванной одновременно.

В больших помещениях с большим количеством оборудования, таким как многоместные или гидромассажные ванны, актуальность этого особенно высока. Количество присутствующих людей напрямую влияет на степень загрязнения воздуха.

При составлении технического задания определяют также и требования к вентиляции, например, объёмы воздуха, обеспечивающие нормальную работу помещений.

Нормы воздухообмена:

• ванна — не меньше 25 куб. м чистого воздуха ежечасно;
• туалет — от 50 куб. м за каждые 60 минут;
• совмещенное помещение — в час от 50 куб. м;
• комната, где находится биде или раковина, — не меньше 25 куб. м.

При наличии джакузи или душа в ванной комнате нормативом устанавливается объем проходящего воздуха не менее 75 кубических метров в час. В ванных комнатах с нестандартным оборудованием данный объем должен быть ежечасно не ниже 150 куб. м.

Указанные нормативы представляют собой минимум, и при этом не гарантируют стабильности оптимальной атмосферы. В связи с этим часто производят их увеличение.

На стадии подготовительных работ лучше всего выполнить все необходимые действия, однако часто подобные ошибки удаётся устранить уже во время эксплуатации системы вентиляции. Впрочем, в этом случае неизбежны финансовые затраты.

Шаг #2 — вычисление основных параметров

Важно учитывать кратность обновления объема воздуха в помещениях, поскольку это поможет приобрести нужное оборудование или правильно его настроить. Среднее значение этого показателя — сменa за час 4-8 объемов воздуха.

При определении способа вентиляции и необходимого оборудования важно учитывать скорость воздушных потоков — она не должна превышать 0,3 м/сек. Большая скорость повышает риск сквозняков, что снижает комфортность проживания и может быть вредно для здоровья.

Важно то, какая температура у подаваемого воздуха.

Она должна составлять зимой:

• ванна и совмещенный санузел — около +25°С;
• индивидуальная туалетная комната — около +18°С.

Влажность требуется поддерживать в диапазоне от 50% до 65%. В противном случае микроклимат станет неблагоприятным для здоровья.

Шаг #3 — расчет мощности системы

Составление техзадания приводит к определению допустимой мощности вентиляции.

Для чего используется формула:

L=n*V,

где

• L — необходимый мощностный показатель вентилятора;
• n — это кратность воздухообмена;
• V — объем ванной, туалета.

Этот подсчет, несмотря на простоту, помогает определить ключевые характеристики системы.

На этапе проектирования необходимо определиться с типом вентиляционной системы.

Возможно два варианта:

1. ЕстественнаяСамый простой и экономичный метод теряет свою популярность, поскольку современное жилище обладает высокой степенью герметизации, что затрудняет естественный воздухообмен, особенно зимой. В результате эффективность вентиляции снижается.
2. ПринудительнаяНеобходимо значительное финансирование из-за необходимости установки вспомогательного оборудования, например, не менее одного специального вытяжного вентилятора.

Второй вариант работает куда эффективнее, чем обычная замена воздуха.

Вентиляцию разделяют на три типа по принципу принуждения воздуха.

• вытяжную В данном случае выброс загрязняющих воздушных масс направляется в отдельную шахту или во внешний воздух, таковое устройство возможно. монтаж стенового клапана;
• приточную Система предполагает формирование воздушных струй, замещающих старые.
• смешанную — сочетает в себе ключевые черты двух предыдущих типов; такой подход распространеннее всего в особняках и частных жилищах. приточно-вытяжные установки.

При разработке технического задания следует указать, какая вытяжка будет использоваться: бесканальная или канальная.

Система вентиляции в большинстве советских квартир – пример первого варианта: между ванной и туалетом располагалась шахта, так что для удаления загрязненного воздуха дополнительных приспособлений не нужно было.

Прокладка каналов в жилых помещениях с нестандартной планировкой, где отсутствуют вентиляционные шахты, потребует дополнительных усилий. Такой метод целесообразен только в исключительных случаях из-за высокой стоимости и сложности реализации.

Важно обратить внимание на уровень шума работающих вентиляторов, если таковые предусмотрены. Шумовой порог не должен подниматься выше 35 децибел.

Техническое задание считается завершенным после сбора всех необходимых сведений о будущей системе. В нем не должно быть «белых пятен», поскольку это может негативно сказаться на эффективности вентиляции.

Шаг #4 — завершение проектирования вентиляции

Техническое задание, составленное по правилам, часто дает возможность получить всю необходимую информацию.

Такой подход позволяет избежать разработки проекта, однако применим преимущественно к простым ситуациям, где отсутствует необходимость в создании каналов.

Зная всю информацию, можно составить самую простую схему расположения элементов системы.

Если случай сложный и придется прокладывать каналыЕсли потребуется реализация проекта, целесообразно поручить эту задачу специалистам.

Этот вид вентиляции дорог, и небольшие ошибки могут сделать всю систему неэффективной, заставляя грязный воздух накапливаться в помещениях.

Проектирование включает следующие этапы:

1. Определение необходимых объемов воздухообмена происходит при создании технического задания.
2. Разработки принципиальной схемы с расчетом сечения воздуховодов Трубки, выводимые наружу, способны регулировать звуковое давление в системе, то есть шумность. В большинстве ситуаций это просто, поскольку достаточно купить вентилятор с уровнем шума не более 35 дБ при работе.
3. Подготовки чертежей.
4. Подготовка документов для работ в сопутствующих сферах, например, электромонтажных. Нужно установить точку подключения вентилятора к электросети и выбрать его управление.

Проектирование вентиляции в туалете или ванной комнате нужно проводить одновременно с проектированием вентиляции для всего дома, чтобы она стала неотъемлемой и эффективной частью системы.

Рекомендации по обустройству

Можно самостоятельно организовать установку вытяжки, однако при недостатке опыта лучше обратиться к профессионалу. Рассмотрим ключевые аспекты этого процесса более детально.

Расположение вентиляционных отверстий

Сначала нужно выбрать место для вентиляционного отверстия. В обычных квартирах это обычно легко сделать: достаточно найти шахту. В частных домах вы можете практически где угодно организовать отвод грязного воздуха наружу.

Для проделывания отверстия под воздуховод самостоятельно подходит только кирпичная стена. В случае с бетонной стеной целесообразно пригласить специалиста, который выполнит алмазное сверление. Из получившегося отверстия следует удалить строительный мусор и пыль.

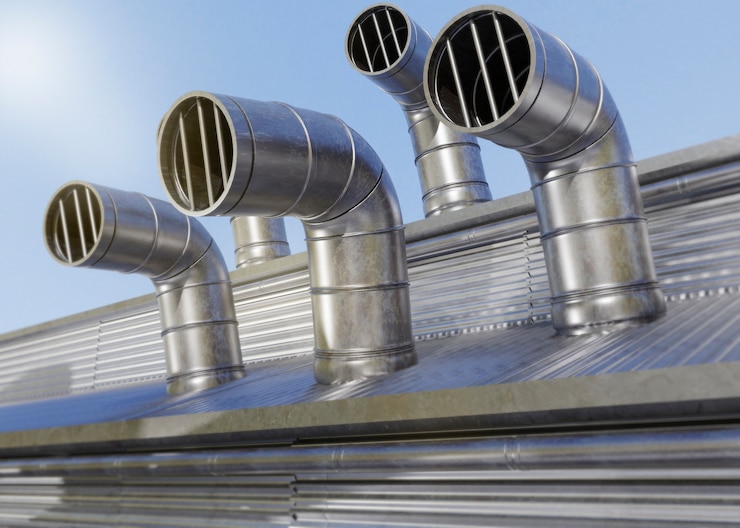

Тонкости подбора воздуховодов

Воздуховод нужно располагать под углом 5-10° к улице для отведения конденсата. Наружную часть воздуховода утеплять, чтобы избежать проблем при минусовой температуре.

Для перевозки загрязняющего воздуха желательнее всего… пластиковые трубыЭтот материал прочный, особенно в трудных условиях, и его гладкая поверхность не создаёт сопротивления для движения воздуха, что позволяет сделать процедуру более экономичной и тихой.

Гофрокороба – лучший выбор для подключения в ограниченном пространстве.

Предъявляемые требования к вентилятору

При использовании вентилятора целесообразно подключать его к коробке для освещения ванной или туалета. Для этого достаточно приобрести выключатель с одной дополнительной кнопкой.

Вентилятор должен быть как минимум брызгозащищенным, желательно же влагозащищенным. модели вытяжек Установка должна проводиться подальше от источников воды для уменьшения риска её попадания на устройство.

Установка системы вентиляции предпочтительнее проводить при ремонте жилья.

Процедуры сверления под монтаж вызовут повреждения и трещины в плитке и других дизайнерских элементах, маскировку которых будет невозможно осуществить.

Выводы и полезное видео по теме

С помощью первого видео можно разобраться, как функционирует система вентиляции.

Видео поможет глубже понять тему и улучшить навыки проектирования.

Вентиляционные системы для туалетов и ванных комнат при разумных затратах улучшают условия проживания и благоприятно влияют на микроклимат в доме.

Чтобы установка вытяжки принесла желаемый результат, нужно понять суть дела и действовать верно. В случае отсутствия желания или возможности изучать нюансы работы лучше обратиться к профессионалам. .
