В частном доме грамотная вентиляция — залог здорового микроклимата и долговечности построек. При этом бюджет имеет значение: для солидных зданий необходимы дорогие системы, а вот для дачных построек они часто не обязательны.
В устройствах вентиляционных каналов применяют разные материалы: оцинкованную сталь, полимерные и асбестовые изделия, гофру, кирпичную кладку, бетонные и керамические блоки. Согласно СНиПам, предпочтение отдаётся оцинкованной стали. На дачах же вентиляция чаще всего создаётся из канализационных труб.
Рассмотрим достоинства и недостатки этого выбора. Представим реализованные варианты. Любители самостоятельных работ обнаружат здесь полезные советы по устройству вентиляции.
Канализационные трубы: плюсы и минусы

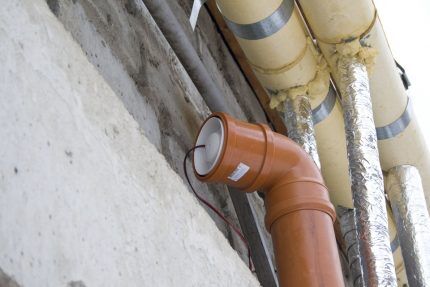

Вентиляцию делаешь – покупай вентиляционные трубы. В магазинах их много от разных производителей. Но внимательно посмотрев, видишь: вентиляционные пластиковые трубы в два, а то и в пять раз дороже канализационных, хоть внешне похожи.
Прежде всего стоит отметить цвет. Вентиляционные трубы обычно белого цвета, что эстетичнее при интеграции в интерьер. Цвет фановых труб — серый. Однако это преимущество не столь важно, если трубопровод находится внутри стены, спрятан в коробе или покрашен под цвет стен.
Рассмотрим состав материалов для производства труб.
- поливинилхлорида (ПВХ);
- полипропилена (ПП);
- полиэтилена (ПЭТ или ПНД, ПВД) .
Все преимущества изделий из пластика характерны как для одних, так и для других труб.
- легкость;
- простота монтажа;
- многообразие фитингов;
- герметичность;
- гладкая внутренняя поверхность;
- ударопрочность;
- Устойчивость к любым коррозионным воздействиям.
- устойчивость к воздействию агрессивных сред;
- антибактериальные свойства;
- электроизоляция;
- долговечность.

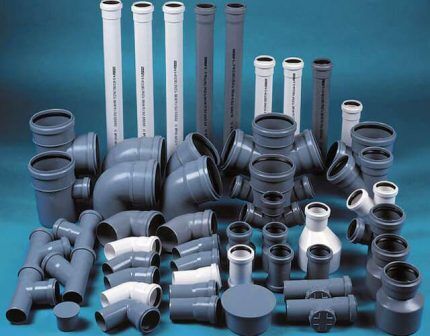

Большой выбор фитингов для трубопроводов, предназначенных для канализации и вентиляции, дает возможность смонтировать системы различной сложности.
Перечислили достоинства, теперь рассмотрим недостатки. В основном, эти недостатки общие для всех пластиковых трубопроводов. Самый существенный минус — это пожароопасность. Согласно противопожарным нормам в вентиляционных каналах нельзя использовать горючие материалы.
При прокладке пластикового трубопроводаИз любых труб владелец дома получает огнепроводящий канал с постоянной тягой по всей конструкции. В связи с этим, в целях пожарной безопасности, особенно для деревянных домов, всегда дают одну рекомендацию: использовать негорючие материалы — жесть, оцинковка, керамика, бетон, кирпичная кладка.
Различия в диаметрах труб могут затруднить создание вентиляционной системы. Стандартные системы ориентированы на диаметры 100, 125, 150 и 200 миллиметров. К такому типоразмеру относятся воздуховоды, фасонные детали, крепежи и, что особенно важно для принудительных систем, вентиляционное оборудование (вентиляторы).
Стандартные диаметры труб для канализации: 110 мм, 160 мм, 200 мм. Диаметр вентиляции не соответствует этим размерам.
Для создания естественной системы вентиляции по всем параметрам (исключая горючесть) подходящими являются канализационные трубы и фитинги. При соединении с существующим вентканалом или использовании вентиляторов и других устройств вентиляции необходимо решить этот вопрос отдельно.
Разница в диаметре 1-2 мм допускает установку устройства на герметик. При большей разнице потребуется приобрести муфту нужного размера для соединения пары. Производители также обращают внимание на… вентиляционных труб — возможность электризации фановых трубопроводов.
Движение воздуха внутри трубы создает статическое электричество, которое притягивает пыль к внутренней поверхности.
Тем более это актуально при устройстве вытяжки на кухнеПри поступлении в вентиляционную систему сажи, дыма, кусочков масла воздух загрязняется. Это всё оседает внутри труб и склеивается с пылью, уменьшая размер прохода.
Изготавливая вентиляционные трубы, производители используют антистатическое покрытие. Но если подумать, то на кухне оно малоэффективно, а в стандартной системе вентиляции пыль накапливается не очень сильно.
На форумах для владельцев жилья, посвящённых этой теме, нет фотографий переполненных пылью и грязью проходов.
Требования к системе вентиляции
Требования к вентиляционной системе частного дома общие и независимы от используемых материалов.
Естественная вентиляция через трубы канализации должна обеспечить требуемые объемы воздуха.
- Для квартир площадью до двадцати квадратных метров – три кубометра воздуха в час на человека.
- Для квартир, занимающих площадь от 30 квадратных метров и более — 30 кубических метров воздуха в час на каждого жителя.
- Для кухонь с электрической плитой нужно не менее 60 кубических метров.
- В технических помещениях с газовым котлом требуется объем не менее 140 кубических метров.
- Котельная оборудована теплогенератором, работающим на природном газе, и прошла трёхкратное обновление.
- для ванны и туалета — 25 кубов в час;
- постирочная, сушильная — 90 кубов в час;
- кладовка, гардеробная — кратность 0,2;
- Рабочее место и библиотека занимают половину времени, это час.
При работе с канализационными трубами следует принимать во внимание:
- Пластику подходит лишь узкий температурный диапазон – максимум 70 градусов. В связи с этим трубы из пластика неприменимы для вентиляции саун, бань и мастерских.
- Совместимость со вспомогательным оборудованием, определяемая диаметром соединительного разъема.
- Пластик изменяет размер при изменении температуры: расширяется при нагревании и уменьшается при охлаждении. Для этого необходимо предусмотреть компенсационные участки, например, из гофры.
- Требуется установить теплоизоляцию на отдельных площадях, например, на чердаке.
- Установка вентиляционных труб поверх кровельного покрытия, в сочетании с элементами кровли.
Для устройства принудительной системы в погребеРасчёты на мансарде, чердаке, в жилых комнатах, кухнях и санузлах производятся с учётом мощности вентиляторов и других устройств.
Расчет труб для монтажа вентиляции
При расчете эффективной системы вентиляции решают две задачи.
- рассчитывается продуктивность всей системы;
- рассчитывается нужное количество материалов.
Первым этапом определяется диаметр пластиковых воздуховодов для каждого участка.
Чтобы определить сечение вентиляционных каналов, выполняют следующие шаги.
- Объем комнат определяется путем умножения их высоты, длины и ширины.
- полученные данные суммируются;
- Вычисляют объем воздуха, который нужно заменить за один час в жилых комнатах, бойлере, котельной и санузлах.
- результат округляется до большего числа;

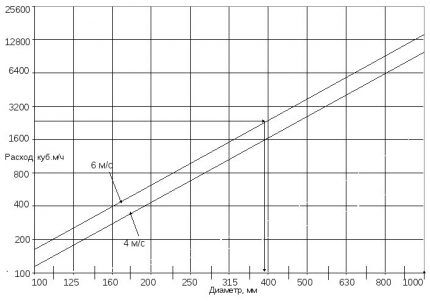

- Размер воздуховодов устанавливается на основании таблицы, где учтены скорость воздушного потока и его объём.
Для монтажа отвода воздуха из кухни и котельной применять трубы с диаметром 150 мм или 200 мм.
Особенности обустройства вентиляции в доме частном.

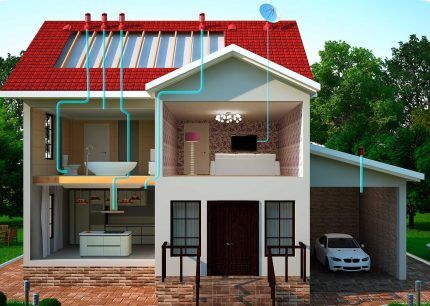

В частных домах системы естественной вентиляции устанавливают чаще — дешевле и проще. Часто наблюдается лишь один элемент для принудительной подачи свежих газов – кухонную вытяжкуС планами создания, к которым вас приглашает рекомендованная нами статья.
Как эффективно обустроить воздушный поток в одном этажном доме?
- В окнах и стенах здания нужно разместить автоматические клапана из-за высокой герметичности современных конструкций.
- Если кухня и санузел находятся рядом, в перегородке между ними устанавливается блок из трех вертикальных шахт. Шахты ведут через чердак на кровлю.
- Для обеспечения воздухообмена под межкомнатными дверями оставляют зазоры шириной до одного сантиметра. При отсутствии зазоров устанавливают приточные решетки около дверных проемов или в дверное полотно.
- Кухонная вытяжка соединяется с отдельным каналом. Помимо основной задачи, эта вытяжка выполняет дополнительную: снимает часть нагрузки, способна отводить до ста кубов воздуха в час. Эту особенность следует учитывать при определении диаметра труб для кухонной вентиляции.
- Две отдельные шахты прокладываются к кухне и в санузел.

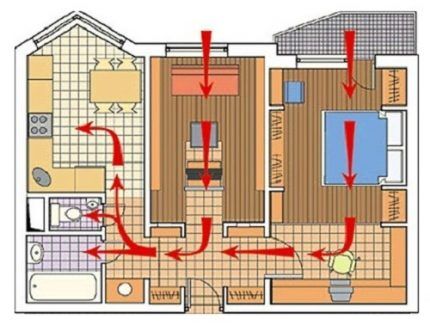

- Вследствие природного стремления воздуха через эти два пути воздух из комнат потечет в коридор, а оттуда — к вентиляционным решеткам.
Перед началом работы необходимо составить подробную схему расположения магистралей и отводов. Воздуховоды следует проложить наиболее коротким путем от точек подачи воздуха до мест удаления. Схема должна указывать вытяжные отверстия в стенах, проходы через потолок и места соединений.
Вентканалы желательно делать с минимальным количеством изгибов и ответвлений, а вытяжку устанавливать строго вертикально. Длина горизонтальных участков не должна быть больше 3 метров, а к воздуховодам нужно дополнительно крепить крепёжные элементы.
Высота вытяжного воздуховода для естественной вентиляции должна быть не менее 5 метров. В противном случае тяга будет слабой, и на каналах верхних этажей придется устанавливать вентиляторы, что сделает схему комбинированной — частично механической.
Поступление нового воздуха возможно.
- Через окна, отверстия и вентиляционные решетки.
- контролируемым — через системы климат-контроля.
Вытяжной канал располагают за 250 мм от уровня потолка.
Особенности сборки системы

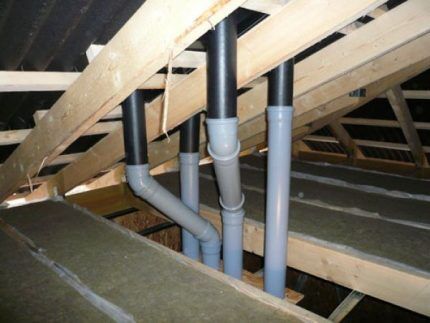

Для улучшения герметичности удобнее собирать каналы блоками, а затем устанавливать уже готовые блоки. Важно начать прокладку каналов с кухни, ванной комнаты или санузла.
В потолках вырезают отверстия подходящего размера для трубы. Сначала отверстие закрывают тряпками, чтобы труба держалась на месте, а потом закрепляют монтажной пеной.

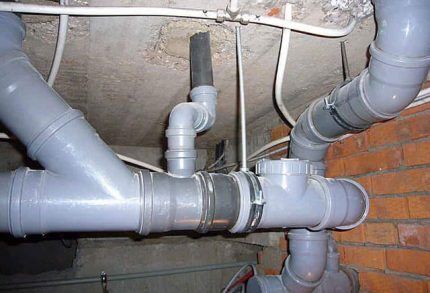

Распространенными фитингами для скрепления труб служат:
- тройники (на участках сопряжения/разветвления системы);
- Изгибы и коленники (на поворотных участках канала).
- Вентиляционные переходники для соединения труб разных диаметров.
Установка вентиляторов, запирающих обратных клапановРекуператоры монтируются до окончательной фиксации вентиляторов. Фиксацию к конструкциям крепежными элементами или хомутами производят после сборки всего участка. Перед финальной затяжкой хомутов проверяют работу системы.
Требования к объединению каналов
Кухонный канал должен быть отдельный. Не следует соединять его с другими каналами. вытяжкой плитыВытяжка должна иметь отдельный воздуховод. Многие современные модели кухонных вытяжек оборудованы выносным блоком, размещаемым на чердаке.
Ванные комнаты, туалеты и технические помещения можно соединять только с похожими по назначению каналами. Также возможно объединить вытяжные трубы из нескольких санузлов при условии установки обратных клапанов, чтобы избежать распространения запахов между ними.
Рекомендуется избегать размещения вентиляционных каналов в наружных стенах, так как из-за разницы температур в них будет накапливаться конденсат. полимерных труб и фитинговДля повышения герметичности и срока службы соединений рекомендуется дополнительная герметизация мест установки манжет силиконом.
Прокладка воздуховодов в внутренних несущих стенах не рекомендуется, так как это значительно снижает прочность конструкций, испытывающих значительные нагрузки.
Вентканалы ни под каким предлогом не следует выводить в дымоход. При проходе канала из пластмассовых труб поблизости от дымохода необходимо установить термозащитный щит из негорючего материала.
Проход вентканалов через крышу
Самый простой вариант сделать вывод вентиляционной трубыЧтобы провести трубу через кровлю, установите её возле конька.
Необходимая высота трубы для вентиляции?
- Если расположена рядом с дымовой, то должна быть такой же высоты, как и та.
- Высота крыши должна быть на полметра выше уровня плоскости кровли.
- Если труба расположена в полутора метрах от кромки, высота её над кромкой должна составлять не менее полуметра.
- Если расстояние от трубы до конька составляет от полутора до трёх метров, то труба должна быть ровно на уровне конька.
- Если расстояние до конька превышает три метра, то её высота может быть меньше высоты конька. Высота определяется по чертежу: откладывается угол в десять градусов от конька.
- Расстояние от выходного отверстия вентиляционной трубы до ближайшего окна должно составлять не менее 3,5 метров.
Расчет высоты трубы возможно провести более точно, зная ее диаметр. В представленной таблице указаны все нужные сведения.

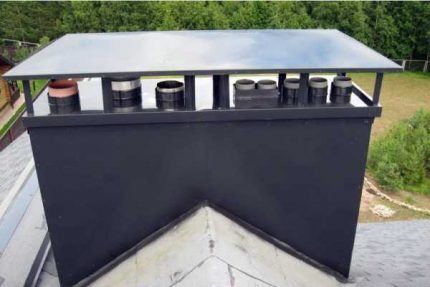

Для выхода из крыши нескольких воздуховодов целесообразно использовать вентиляционную шахту, где размещается до шести труб.
Лучше создать один проём под единую вертикальную конструкцию, чем делать множество отверстий для труб.

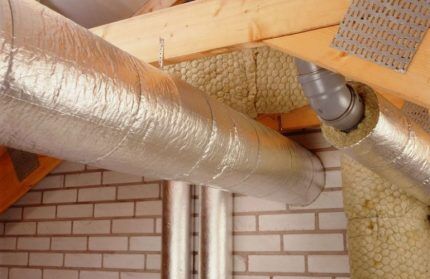

Для предотвращения обмерзания труб в приточно-вытяжных системах их обшивают утеплителем и облицовывают. Необходимо также утеплять трубы на неотапливаемом чердаке и проходящие через неотапливаемые помещения. В качестве теплоизоляции применяют гигроскопичные материалы: минвата, полиуретан или полиэтиленовую изоляцию.
В настоящее время широко применяется полиэтиленовая изоляция. Вспененный полиэтилен — это готовые защитные оболочки для труб. Для теплоизоляции достаточно одеть их на трубу и склеить по шву. Некоторые производители выпускают также изоляцию из вспененного полиэтилена с липкой основой.
Фиксация теплоизоляции к балкам или кровельной конструкции завершает укладку. На крыше устанавливают дефлектор или другое защитное устройство для предохранения вентиляционных труб от атмосферной воды, пыли, ветки и других загрязнений.
Этапы сборки системы вентиляции
Последовательность сборки системы вентиляции:
- На стенах и перекрытиях отмечаются траектории прокладки коммуникаций, а также точки крепления.
- Установка крепежей по разметке.
- Сбор общего вентиляционного стояка.
- Вынос воздуховодов из внутренних помещений.
- Установка полусобранных воздуховодов и стояка.
- Соединение веток вентиляционной системы.
- Герметизация соединений.
- Установка вентиляторов, клапанов и других устройств для усиления тяги.
- Вывод труб через кровлю.
- Теплоизоляция воздуховодов в не отапливаемых помещениях.
Создание вентиляционной системы из канализационных труб ничем не отличается от установки систем вентиляции из специализированных труб.
Выводы и полезное видео по теме
Видео демонстрирует процесс монтажа системы вентиляции.
Особенности проектирования вентиляции в частном доме демонстрирует этот видеоролик.
Применение канализационных труб для вентиляции частного дома обосновано доступной стоимостью, хорошей герметичностью и простотой монтажа.
Поделитесь опытом создания вентиляционной системы из канализационных труб. Пригодится информация и технологии для посетителей сайта. Напишите комментарий, задайте вопрос, добавьте фотографии на тему статьи.
