При строительстве дома стоит позаботиться о качественной кровле. Возможно, вы остановитесь на твердом покрытии, например, профилированных листах. Для грамотной организации вентиляции кровли из профлиста необходимо следовать рекомендациям и избегать ошибок. Впоследствии переделка будет технически затруднительна.
Крыша может выйти из строя под воздействием внешних условий. Следует предусмотреть защиту от перепадов температур, скапливания и проникающей влаги, а также других негативных факторов, способных повредить кровлю. Неправильный воздушный обмен на крыше может привести к разрушению конструкции чердака. В целом, это несложная задача.
В статье описано устройство кровельного пирога под профнастил, и даны советы по выбору оптимальных решений.
Вентиляция в кровле из профлиста
Установка вентиляционной системы на крыше – важная часть кровельных работ, наряду с утеплением и гидроизоляцией.
В домах необходимы вентиляционные выходы, установленные на крыше. Состояние кровли зависит от местной вентиляции.
Рост спроса на жилье с мансардой повлек за собой более тщательное организация локального воздухообмена под кровлей и в ней.

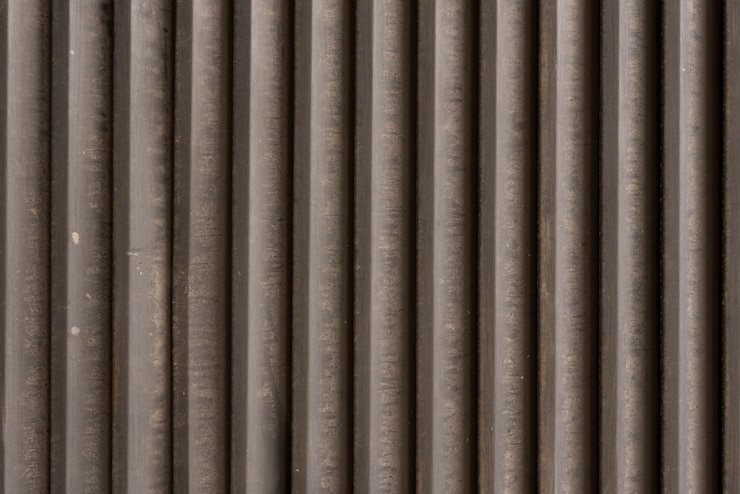

Профлист – это облицовочный материал для кровель и стен из оцинкованной стали. Его производят методом холодного проката, придавая листовым заготовкам волнистую форму квадратную, трапециевидную или другую. В итоге материал становится прочнее.
Кровлю из профнастила следует защитить от:
- влаги;
- обледенения;
- повышенных температур.
Воздух, прогретый крышей, образует лёд. Нижний слой тает, а при морозе быстро замерзает. Профнастил справляется с наледью снаружи, но лёд постепенно переполняет водостоки.
Обледенение образуется еще и внутри — из конденсатаТеплый воздух выходит через пирог крыши, встречается с холодным потоком зазора вентиляции и конденсируется в воду. В летний период профнастил эффективно защищает от дождя, но при недостаточной вентиляции перегревается.
Правильный воздухообмен в кровле из профнастила
Воздух поступает со стороны карнизных свесов, поднимается к коньку крыши и выходит через щели у гребня или специальные устройства.
Воздушную прослойку создают с помощью обрешетки: она разделяет профлист и гидроизоляцию. Зазоры между гидрозащитой и поперечными рейками обрешетки образовываются благодаря вертикально расположенным рейкам — контррейкам.
Промежутки функционируют как каналы для естественной вентиляции. Между утеплителем и гидрозащитой иногда оставляют пространство. В коньке защита от влаги осуществляется исключительно с помощью уплотнения; гидроизоляция не используется.
Иногда обрешетку делают сплошной, без перекрещенных реек, из влагостойкой фанеры толщиной около 1 см, укладываемой на стропилины с добавлением поперечных планок между ними. Высота этих реек может достигать 10 см при установке на ребро, что повышает защиту от влаги.
Обращаясь к изоляционным слоям, отметим: гидроизоляция расположена сверху, далее идёт теплоизоляция (утеплитель), а под ней — пароизоляция.
Стандартный кровельный пирог для крыши, облицованной профнастилом: полный вид конструкции.
- Внизу располагается непрерывная подшивка.
- Над ней размещается основание крыши — стропила. Между их прогонами кладут секции утеплителяПод слоем идёт тонкая пароизоляция.
- Следующий слой — это воздушная прослойка, или гидроизоляция.
- Затем устанавливают обрешетку и создают главный вентиляционный проём.
- Профнастил располагается выше этого воздушного пространства.
Гидроизоляционные полотна укладывайте перпендикулярно скату, создавая несколько рядов с нахлестом 10-15 сантиметров, который необходимо закрепить клейкой лентой.
Переходите от свесов к гребню. Рулонные гидроизоляторы устанавливайте с небольшим провислом между досками. Предоставьте по 1—2 см пространства на каждую панель в вертикальном направлении.
Иногда гидроизоляцию выполняют в два слоя: под рядом контрреек и над ним, или поверх всей обрешетки. Вентиляция не ухудшится, а влага меньше будет угрожать кровле и мансарде. На утеплитель потом укладывают гидрозащиту.
Навесы и крыши над террасами/верандами не требуют организованного воздухообмена. Для кровли с очень крутым наклоном достаточно минимальной вентиляции, а для больших площадей из профнастила необходимы вентиляционные выходы — аэраторы.
При укладке профнастила пространство под коньком остаётся открытым для вентиляции. Такой подход позволяет естественным путём охлаждать материал, так как в знойные дни металл набирает температуру довольно быстро.
Желобки профнастила вместе с вентилируемыми гребнями улучшают воздухообмен на крыше. Канавки создают пространство между листом и коньком, а также внизу свесов. Необходимо заделать отверстия на уровне волн, а ниже прикрыть сеткой для снижения попадания снега. Заполнение промежутков листьями и грязью может привести к прекращению воздухообмена.
Прежде отверстия заделывали герметиками до двух третей высоты. Для нанесения каждого слоя требовалось передвигаться и ждать полимеризации. Сейчас промежутки между волнами материала заполняют рельефными уплотнителями для профнастила из вспененных материалов.
Не беспокойтесь о вентиляции: даже при закрытой конструкции воздух будет проходить через уплотнители.
В дополнение к стандартным изделиям для уплотнения можно использовать универсальную ленту, которую можно установить в необходимых точках.
Вентиляция крыши домов с мансардой обеспечивается для сохранности конструкции, циркуляции воздуха внутри помещения и поддержания оптимальной температуры. Воздух на уровне мансарды перемещается самостоятельно: холодный воздух замещает теплый, поднимаясь вверх.
Проектирование вентиляции включает защиту от влаги. Гидроизоляционная и пароизоляционная мембрана препятствует попаданию конденсата в нижнюю часть кровли. Многочисленные вентиляционные щели позволяют жидкостям испариться.
Установка аэраторов на крыше
Аэраторы, которые иногда называют грибками, служат для улучшения воздухообмена и отвода влаги. Их подключают к вентиляционным отверстиям либо непосредственно, либо через крышу. Существуют аэраторы сплошного и точечного типа.
Сплошные приборы вентиляции повышают воздухообмен по всей крыше. Установлены фильтры из губчатого материала и покрывают всю длину конька. Из-за конструкции твердые сплошные аэраторы не подходят для монтажа с профнастилом.
На некоторые участки крыш устанавливают специальные аэраторы — скатные и коньковые.
Точечные скатные устройства ставят:
- На наименее утепленных участках кровли следует устанавливать максимально возможное количество устройств охлаждения, если крыша подвержена сильному нагреву.
- на скатах большой площади;
- На крышах с изогнутыми линиями и усложнённым декором.
Лучше всего скатные аэраторы располагают в самых высоких точках крыши, у самого конька. При наличии ендовы устройства монтируют не ниже линии, проходящей между верхушками воронки.
На каждые 60—100 м² кровли устанавливайте не менее одного точечного аэратора. На участках крыши, где ожидается больше влаги, монтируйте два устройства вблизи друг друга. Для ориентирования используйте розу ветров местности. Больше дождя скаты получат со стороны преобладающего направления ветра.
Устанавливайте аэраторы одновременно с кровлей. Места стыков теплоизоляции подходят для их монтажа: утеплитель частично впитывает жидкости. При повреждении слоя пароизоляции влага попадает в утеплитель изнутри дома. Крепите дюбелями или анкерами. Пространство под коньком нуждается в защите от протечек, для чего используйте уплотнительную ленту или герметик.
Определите подходящие детали для аэратора. Начните с площадки под волну профлиста. Не используйте Мастер Флеш вместо неё, так как его сложно подогнать по рельефу. Вставьте капсулу в монтажную площадку и наденьте на нее переходник. После этого прикрепите гофрированную трубу, но не выбирайте алюминиевую.
При необходимости обхода препятствий на чердаке канал требуется согнуть. Для таких целей алюминий не подходит. Данная часть будет находиться под крышей. Внешнюю часть снабдите дефлектором.
Коньковые точечные аэраторы плоские и крепятся на самом коньке или немного ниже. Скатные приносят большую пользу и иногда незаменимы. Коньковый аэратор не эффективен для воздухообмена в высоком скате.
Если вся крыша выполнена из множества изгибов и переходов, воздух долго застаивается в них. Аэраторы для таких конструкций проектируют вместе с крышей, а потом необходимо проверить, не деформируется ли место их установки.
Вентиляция между гидроизоляцией и утеплителем
Между утеплителем и гидрозащитой необходимо сделать вентиляционный зазор, расширяющий продух в карнизе ската на уровне низа обрешетки. Зазор следует проделать от продушины до верхнего края гидроизоляции.
Отдалив гидрозащиту от утеплителя, она будет эффективно защищать от жидкости сверху, а влага из теплоизоляции начнет удаляться быстрее. вентиляцию конька.
Между утеплителем и гидроизоляционной пленкой/мембраной размещают натянутые лески. Гидрозащиту поднимают не менее чем на 5 сантиметров. Лески крестят к древесине строительным степлером.
Для гидрозащиты из пленки зазор необходим. С мембраной аналогично: большинство изделий требуют промежутка перед утеплителем. Можно сделать зазор и в случае с мембраной, хотя он не обязателен, но вентиляция между профнастилом и мембраной важнее.
Другие нюансы в обустройстве вентиляции
Эффективность воздухообмена существенно определяется конструкцией конька и продуха. Для профнастильной крыши необходима мощная естественная вентиляция канала, по которому уличный воздух поступает, смешивается с внутренним и выходит наружу.
Организуйте вентиляцию внизу:
- Вентиляционной лентой-сеткой закройте продушину и закрепите саморезами. При желании проделайте отверстия в софитах для усиления воздушного потока. Сетка необходима для защиты от посторонних предметов, птиц и насекомых.
- Закрепите карнижную планку, оставляя интервал к продуху не менее 3 сантиметров по ширине. Нижний край планки не должен опускаться ниже чем на 10 сантиметров от продуха. Допустимо устройство скрытого продуха.
- По всей длине свободной зоны разрежьте трубы из полипропилена.
Потом разместите сточный желоб — на особых держателях, расположенных ниже карниза.
Выведение воздуха из здания обеспечивают гребнем на крыше. Форма конька может быть разнообразной, с различными отступлениями, однако основная часть вывода осуществляется в верхней части метров.
Между вершинами скатов устанавливают уплотнитель или вентилируемую ленту.
На вершину кровельных листов крепят бруски, а затем устанавливают крышку конька. Досочки толщиной 5 сантиметров укладывают по два ряда с шагом не менее 40 сантиметров, образуя треугольники в направлении кверху. На обоих скатах перпендикулярно брускам прибивают длинные широкие доски.
Будущие основы установят под крышку конька. Крышка выполнена из материала с ребрами жесткости, но относительно гибким в центральной части. Упрочнения не позволят краям конька перемещаться и деформироваться.
С каждой стороны от стыка брусков у конька делают продухи, которые затем закрывают вентиляционной сеткой. Для скрытия древесины к ней крепят металлические планшайбы, соответствующие оттенку сетки.
Заглушки скрывают открытые края гребней. плоские – для прямых коньков, наклонённые – для вальмов, закрывая их конусом.
Односкатные крыши с профнастилом обустроят для свободного прохождения воздуха сквозь конструкцию. Свесы дополнят вентилируемыми софитами.
В случае отказа от отопления чердака можно там разместить чердачные окна для вентиляцииИзбыток воды в крыше не будет. На утеплённой мансарде можно обеспечить лёгкий проветривание через слегка приоткрытые окна.
Выводы и полезное видео по теме
Особенности вентиляции крыши и опытная конструкция кровли.
Уплотнённый конёк для сохранения тепла и предохранения от снега.
Состояние чердачного помещения через шесть лет эксплуатации с профнастилом и возможность укладки гидроизоляции без контробрешеток.
Ознакомившись с принципом работы системы воздухообмена под крышей из профнастила, учтите климатические особенности вашего региона, ожидаемую нагрузку на кровлю и тип планируемой крыши. Для усиления отвода влаги установите аэраторы и сделайте воздушную прослойку максимально широкой.
Убедитесь в проходимости аэраторов и общей вентиляции через крышу, а расчет покрытия из профнастила произведите только после этого шага. Не забудьте про воздухообмен в коньке. Контролируйте строительство своей кровли, чтобы все получилось идеально с первого раза.
