Технология вентиляции цокольных этажей и эффективные способы воздухообмена

Хорошо обустроенная вентиляция цокольного этажа предохраняет людей от влажности, плесени и вредных веществ во время эксплуатации. Проигнорировать наличие вытяжки можно лишь в редких ситуациях.

Создание подобной системы нуждается в знаниях и умениях, даже при привлечении специалистов.

Проанализируем варианты вентиляции и особенности её монтажа.

Технология создания системы вентиляции

Существует несколько видов систем вентиляции подвалов, однако в плане схем и технологий разнообразия не наблюдается. Основой любой системы вытяжки служит естественный приточно-вытяжной воздухообмен.

Инженерные системы любого типа проектируются одинаково. Все начинается с плана и расположения трубопроводов. вентиляционных труб.

Для помещений с площадью более 50 квадратных метров конструкция должна дополняться вентилятором достаточной мощности. Входные отверстия должны обеспечить поступление свежего воздуха.

При наличии нескольких помещений с потребностью в поддержании индивидуальных микроклиматов, требуется установка комплексных систем вентиляции.

Системы, предусматривающие естественную или искусственную вентиляцию отдельных помещений, могут нуждаться в многом вспомогательном оборудовании.

Специальные вентиляционные отверстия, распределённые по всему периметру здания, применяются для замены загрязнённого воздуха. Такая организация метода повышает его эффективность.

Количество вентиляционных отверстий имеет решающее значение.

Возникновение множества застойных зон с высокой влажностью и другими неблагоприятными факторами ожидается.

Многое воздуховодов, точные характеристики определяет соответствующий свод правил. СП 54.13330.2011В тексте указано, что общая площадь вентиляционных отверстий равна одной четыресотой площади цокольного этажа.

Важно правильно использовать вытяжные трубы и отверстия для вентиляции цокольного этажа, вне зависимости от особенностей системы каждого вида. В последнем случае воздуховоды должны находиться не менее чем на 1,5-2 метра друг от друга. Иначе достичь желаемого результата будет сложно даже с использованием современного оборудования.

В документе также говорится о необходимости размещать указанные элементы равномерно по всей окружности. Кроме того, норматив specifies точное значение площади каждого воздуховода, которая не должна быть менее 0,05 квадратных метров.

В любой схеме вентиляции цокольного этажа самое важное и часто используемое – вытяжное отверстие, называемое продухом. Для наилучшей работы его должно быть много, по всему периметру здания. Важно помнить, что такие конструкции бывают приточными и вытяжными, их необходимо размещать на противоположных стенах друг напротив друга.

Затем для установления характеристик и разработки плана вентиляции требуется произвести несложный расчёт.

Для чего нужно:

Разделив площадь цокольного этажа на 400, получают общую площадь отверстий в цоколе.
Полученное значение нужно разделить на две части (для пар приточных и вытяжных конструкций) и равномерно распределить их по периметру строения.

Важно знать, что по СНиПам диаметр круглых отверстий не может быть меньше 25 см, а размеры прямоугольных – 20×22 см.

В случаях установки нескольких малых воздуховодов вблизи друг друга можно использовать круглые воздуховоды диаметром 11 см вместо стандартных 25 см.

Не стоит создавать вентиляционные отверстия слишком большими и редкими. Например, для дома площадью цокольного этажа 100 м² при необходимом объеме продухов в 250 см² их лучше распределить не на 4 крупных отверстия, как это часто делают строители, а разбить на 10 маленьких.

Классическая схема обеспечивает воздухообмен благодаря входным и выходным отверстиям.

Для большей эффективности можно создать два десятка минимально допустимых отверстий, например, круглых с диаметром 11 см, и расположить их примерно через полтора метра по всему периметру. Такая схема вентиляции любого цокольного этажа будет максимально эффективной и выгодной.

При недостаточности продухов для обновления воздуха в подвальном помещении, к системе вентиляции присоединяют воздуховоды – трубы с вентиляторами и дополнительными деталями, свойственными принудительной системе.

Особенности естественного воздухообмена

Этот метод вентиляции, как следует из названия, основывается на физических законах и не требует использования спецоборудования.

Цокольное помещение вентилируется благодаря разнице температур между его интерьером и внешней средой, что приводит к изменению давления.

Порядок организации системы

Для достижения эффективной циркуляции воздуха требуется выполнение ряда действий в заданной последовательности.

Произвести расчет площади воздуховодовЛучше всего проводить эту процедуру на стадии проектирования всего здания. В случае ошибок коррективы можно внести даже после запуска объекта.
Определить число вытяжных отверстий. И установить расположение их.
Сформировать продухиЭффективность всей системы и эстетические свойства цоколя зависят от этого вопроса, поэтому его следует рассматривать отдельно.
Установить в полученные отверстия дефлекторы или просто закрыть их защитными решеткамиПрепятствующие проникновению внутрь помещения животных и предметов.
Произвести испытание сформированной системыВозможные действия с зажженной свечой.

Также возможен декоративный финиш обработанных воздуховодов.

Естественная вентиляция функционирует благодаря разнице температур, создающей давление. Поэтому приточное отверстие должно располагаться на расстоянии нескольких десятков сантиметров от пола, а вытяжное — как можно выше, например, в потолке.

При недостаточной производительности вентиляционных отверстий нужно:

Использовать для воздухообмена вытяжные трубы.
Приточная труба должна быть установлена на высоте 20-40 сантиметров от пола в подвальном помещении.
Установите вытяжную трубу в стене, противоположной от входной.

Вытяжная труба должна иметь вентиляционное отверстие у потолка или в самом его верху. Труба должна выходить над крышей на 0,6 метра выше её уровня.

Какой бы способ монтажа воздуховодов ни был выбран, важно избегать неприветриваемых уголков. Чтобы этого добиться, вентиляционное отверстие должно находиться в пределах одного метра от любого такого участка.

Специалисты часто советуют придерживаться норматива, действующего во многих европейских странах: располагать первую продуху от угла не ближе, чем на 90 см, чтобы минимизировать риск протечек в подвале.

Как придать форму отверстиям?

К конфигурации отверстий нет предъявлений, можно делать их любой формой — например, треугольной, которая популярна сейчас.

Но наиболее востребованными являются:

квадратные;
прямоугольные.

Их легко формировать. Для этого достаточно четыре дощечек соответствующих размеров, из которых собирают геометрическую фигуру нужной формы и размещают на месте, а затем застилают раствором, кирпичами.

Такие же отверстия вырезают и других форм, например, всё более востребованные сейчас треугольные.

Форма вентиляционных отверстий различна. Самыми популярными считаются прямоугольные, квадратные и круглые отверстия. Их просто изготовить и визуально привлекательно они смотрятся.

Всё чаще встречаются круглые аналоги, изготовленные из пластиковой трубы подходящего диаметра (часто 110 мм) и длины, равной толщине цоколя или фундамента.

Её устанавливают в нужное положение и покрывают раствором. Получаются абсолютно ровные отверстия.

При строительстве цокольного этажа, если вентиляции продухов нет, то изготавливают их методом алмазного сверления. Получаются в итоге круглые проходы.

Важные особенности системы

Количество вытяжных отверстий важно, но равнозначный ему по значимости фактор — это их расположение, которое сильно влияет на работу всей системы вентиляции.

Входные и выходные продухи необходимо размещать точно навстречу друг другу.

Чтобы эффективно удалять влагу и газы, включая радиоактивный радон, продухи системы вентиляции цоколя следует располагать по всему периметру здания с разной частотой.

А также нужно знать, что:

Вытяжные отверстия нужно ставить не ближе, чем за 40-60 см от земли. Это уменьшит риск их засыпки снегом, что чревато понижением эффективности отвода загрязнённого воздуха или его полным прекращением.
Естественная вентиляция, работающая по принципу разницы температур и давления, может быть реализована с помощью вытяжной трубы, выводящейся на улицу через все этажи. Такая система, хотя и дороже стандартной, обеспечивает максимальную эффективность. Труба устанавливается в 30-60 см от кровли для предотвращения попадания снега в воздуховод.

Все входы и выходы необходимо оградить сетками, чтобы внутрь не могли проникнуть грызуны, домашние животные, птицы или насекомые.

Если температура на цокольном этаже сравнялась с температурой в комнате и естественная вентиляция перестала работать, то необходимо поставить калорифер или другое отопительное устройство. Это позволит как можно быстрее создать необходимые условия для восстановления воздухообмена.

Вытяжные трубы позволяют добиться эффективного воздухообмена на цокольном этаже, но этот метод требует больших затрат.

Естественная вытяжка эффективнее всего работает в маленьких комнатах, где поддерживается комфортный микроклимат. Если площадь подвала больше пятидесяти квадратных метров, лучше отказаться от рисков и применять принудительную систему вентиляции или её комбинацию с естественной.

Без этого достичь наилучшего результата не получится, что породит отрицательные явления.

Тонкости устройства принудительной вытяжки

Эта система вентиляции похожа на ранее упомянутую естественную, но отличается наличием вентиляторов и дополнительного оборудования, которые существенно повышают эффективность вытяжки из подвальных помещений.

Очистка воздуха с помощью принудительной вентиляции бывает дорогостоящей.

Этот недостаток компенсируется независимостью от погодных факторов, простой структурой цокольного этажа и отсутствием ошибок в установке естественной вентиляции.

Создание простой принудительной вытяжки несложно — нужно лишь установить ее в воздуховод. канальный вентилятор.

Схема принудительной вытяжки повторяет конструкцию естественной, но дополнена вентиляторами, установленными в воздуховоды по изображению.

Для принудительной вентиляции всех помещений на цокольном этаже может понадобиться больше вытяжного оборудования, чем в одной комнате.

Из этой ситуации выход будет возможен следующим образом:

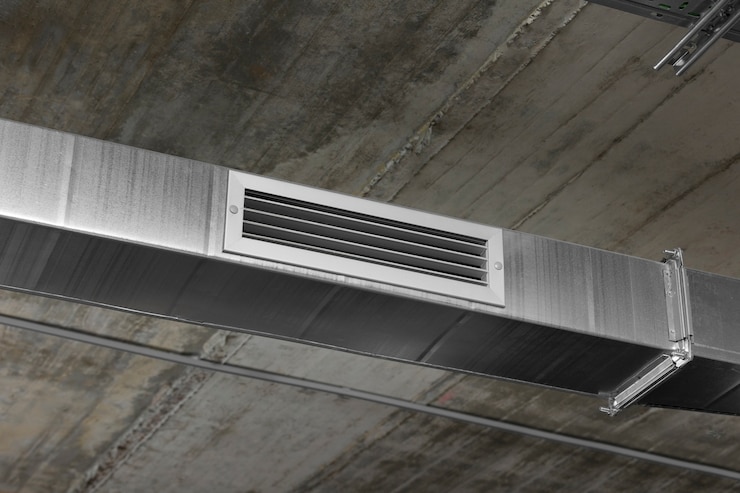

Прокладка подпотолочных воздуховодов по необходимым помещениям из металла. пластиковых труб;
установка вытяжных и приточных вентиляторов.

Вентиляторы притоки способны справиться с поставленной задачей даже в трудных ситуациях. Обычно их применяют только совместно с отсосы.

Для нужного цокольного этажа принудительную вентиляцию применяют, если недостаточна естественная вытяжка. Такое случается, например, когда площадь этажа большая, высокая влажность или газообразование. В отличие от естественной системы воздухообмена, в такой технологии присутствует канальный вентилятор, который существенно повышает эффективность.

Вентилятор — основа качественной вентиляции любого принудительного устройства. Перед выбором необходимо изучить технологию подбора, поскольку не каждый вентилятор справляется с задачей, а некоторые могут угрожать жизни и здоровью пользователей.

Необходимое оборудование для сборки системы

Для принудительной вентиляции можно использовать:

вентиляторы;
Датчики влажности и более старые гигрометры.
термостаты;
калориферы.

Для достижения желаемого эффекта чаще применяют вентиляторы.
Ключевым параметром работы подобного устройства является производительность, которую необходимо определять для каждой ситуации отдельно.

Его легко осуществить, применяя специальную формулу расчёта. Оптимальная мощность вентилятора определяется как произведение строительного объема требуемого помещения на количество воздухообменов в час.

Производительность вентилятора для принудительной системы
Вентиляция — важная рабочая характеристика, от которой зависит эффективность. При недостатке вентиляции принудительный воздухообмен сравнивается с естественным. Изделие должно быть безопасным, а в случае обитаемого цоколя – и бесшумным.

Важными рабочими характеристиками любого вытяжного вентилятора являются безопасность, бесшумность и функциональность. Использовать устройство с защитой от влаги предпочтительнее.

Датчики влажности генерируют сигнал для включения/выключения электрооборудования, например, вентиляторов. Это поможет бороться с сыростью и не потребует переплаты за электричество, так как вентиляторы будут работать только при необходимости.

Термостаты обеспечивают постоянную температуру на первом этаже.
Предоставляют сигналы о необходимости включать или выключать калориферы и другое оборудование, предназначенное для подогрева входящего воздуха.

Это позволяет поддерживать заданную температуру и создавать разницу давлений для необходимой производительности системы вентиляции без использования вентиляторов.

Этапы монтажа принудительной системы

Установка принудительного вентилирования проходит поэтапно.

К которым относятся:

Расчёт площади и количества продухов подобен расчёту для естественной вытяжки.
Расчет производительности вентилятора.
Проектирование и монтаж воздуховодов, отвечающих нормам естественной вентиляции.
Вентиляторы и дополнительное оборудование устанавливаются по требованию.
Проверка работоспособности.

Расчеты выполняются на стадии проектирования цокольного этажа.

При организации вентиляции подвала важно помнить, что главная цель — обеспечить эффективный воздухообмен без застойных зон. Следует соблюдать нормы СП, устанавливающие минимальную площадь вытяжных отверстий не менее 1/400 площади этажа. Выбросы с повышенным радиационным фоном являются исключением.

Смешанные и сложные системы вентиляции

Смешанные системы считаются одними из самых эффективных, поскольку принимают во внимание особенности каждого случая. Работают по принципу классической естественной вентиляции с применением современной техники.

Любые схемы вентиляции, являющиеся смешанными или сложными, предусматривают много конструктивных деталей и устройств.

В данном случае стандартные решения неприменимы, поскольку требуется выполнение значительного объема расчетов для каждого случая отдельно.

Смешанные и сложные системы вентиляции наиболее эффективны, но и самые дорогие из-за необходимости установки большого количества дополнительного оборудования. К такому оборудованию относятся сложные воздушные каналы, которые целесообразно применять только в исключительных ситуациях и прокладывать исключительно во время ремонта цокольного этажа.

Такие системы актуальны при организации разных режимов работы вентиляционных систем в подвальных помещениях.

Например, если в подполье обустроены кладовая, спортзал и винный погреб, то для хранения чего-либо можно применять преимущества естественной вентиляции. В помещении для тренировок вместо продух целесообразно установить вытяжной вентилятор для эффективного воздухообмена.

Для вина, требующего особых условий хранения, помимо перечисленного, нужно использовать дополнительное оборудование, способствующее поддержанию постоянной температуры и влажности.

В помещении с винными стеллажами потребуются обратные клапанаМеханизмы, предотвращающие проникновение наружного воздуха, такие как кондиционеры и системы автоматизации.

Проектирование комбинированных или сложных систем осуществляется индивидуально, исходя из конкретных требований. В процессе монтажа применяются аналогичные технологии и схемы, как при установке вытяжек других типов.

В случае пропуска проветривания цоколя при проектировании здания или допущении ошибки, всё можно исправить алмазным сверлением, которое придаст продуху идеальную ровность.

Например, при расчленении цокольного этажа на отдельные помещения необходимо учитывать, что соседние стены мешают циркуляции воздуха. Поэтому нужно продумать вентиляцию с помощью отверстий, воздуховодов и каналов.

На нашем сайте можно найти другие статьи о вентиляции в разных комнатах.

Вентиляция в гараже.
Организация вентиляции погреба.
Обустройство вентилирования парилки.
Вентиляция бассейна.
Обустройство системы вентиляции подвала.

Выводы и полезное видео по теме

Видео познакомит с нюансами устройства вентиляции цоколя и техники алмазной резки, предотвратив тем самым ошибки, вызывающие финансовые убытки.

Вентиляция на этаже подвального помещения индивидуального жилища демонстрирует свою работоспособность.

Несколько видов вытяжек существуют, но основу вентиляции подвалов составляют естественные способы. Эффективный обмен воздухом для подвалов площадью до 50 квадратных метров обеспечивается именно таковым способом. ².

При большей площади цокольного этажа или если она разделена на комнаты естественная вытяжка не окажется достаточно эффективной.

В подобных обстоятельствах потребуется установка современного оборудования для создания принудительной вентиляции. Необходимо проложить вентиляционные каналы, оборудованные вентиляторами, чтобы быстро подавать свежий воздух в каждое помещение цокольного этажа и удалять отработанный.

Есть ли у вас личный опыт организации вентиляции подвала? Поделитесь им или задайте вопросы по статье в блоке ниже.
