Правильное устройство вентиляции предполагает утепление воздуховодов. В противном случае их ожидает постоянное покрытие конденсатом, причиняющим непоправимый вред. Очень важен вопрос, как утеплить вентиляцию на холодном чердаке, ведь именно там имеются все предпосылки для скопления влаги внутри труб.
Расскажем о предназначении и устройстве теплоизоляции для вентиляционных каналов. Рассмотрим способы утепления воздуховодов с использованием различных материалов. Домашним мастерам, планирующим самостоятельную установку, предоставим подробные инструкции.
Аргументы в пользу утепления вентиляции
Образование конденсата в неотапливаемых вентиляционных трубах — закономерное явление, вызванное взаимодействием тёплых и холодных воздушных потоков. Неисправности системы и нарушения правил эксплуатации также способствуют выпадению конденсата.
Как влага, оседающая на конструкциях, так и конденсат, выпавший на стенках воздуховодов, текут вниз по трубам. Через любые неплотности на стыках жидкость попадет на перекрытия и стены. Из-за этого мокнет утеплитель перекрытий, в результате чего изоляционные качества наполовину уменьшаются.
При минусовой температуре образуется иней, внутренний диаметр трубы уменьшается. Разрушатся не только материал, но и создадутся благоприятные условия для развития плесневых грибов. Жильцам дома это грозит частыми респираторными заболеваниями и аллергическими реакциями.

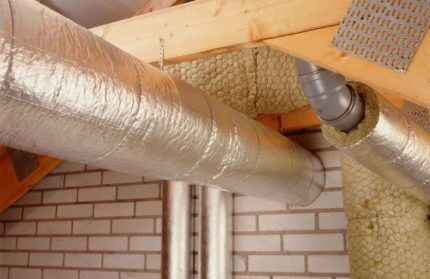

Вентиляция на незакрытом чердаке требует усиления теплоизоляции. Разница температур между воздухом в системе и трубами велика.
Только текстильная система воздухораспределения не нуждается в дополнительном утеплении. На паропроницаемой поверхности тканевых труб конденсат не появляется, и поскольку каналы сухие, в них не размножаются микроорганизмы.
Содержание водяного пара в воздухе увеличивается с повышением температуры. Минимальное изменение температуры снижает способность воздуха удерживать воду в парообразном состоянии, что приводит к образованию конденсата на выходе вентиляционного канала при охлаждении воздуха.
Где утеплять вентиляционную трубу?
Утепление обязательно в местах с разницей температур. На границе тёплого и холодного воздуха конденсат образуется сильнее.
Здесь расположена точка росы, которую учитывают при проектировании утепления вытяжных каналов.
Цель — максимально приблизить её к выходу. вентиляционной трубыЛучше всего, когда граница между холодным и тёплым воздухом расположена вне дома.
Редко встречающийся случай требует утепления зоны прохода вентиляционной трубы через потолок верхнего этажа или мансарды, где она пересекает холодный чердак и выходит на крышу. Утепление выполняется по всей длине трубы до выхода на кровлю.
При приточной вентиляции объём выделяемого конденсата на внешних стенках вентиляционной трубы зависит от её протяжённости. Монтаж также оказывает воздействие на это явление. В комнатах большой площади утепляют не только трубы, но и клапаны.

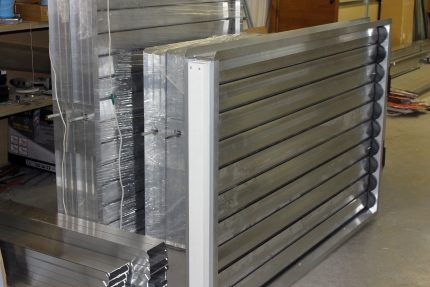

Регулируемые жалюзи клапана способны ограничивать поток воздуха и повышать температуру за счёт встроенных трубчатых нагревателей.
Скорость воздуха, поступающего через клапан, регулируют рычагами или электроприводом. Для предотвращения обледенения лопаток клапана их разогревают ТЭНами. Температура поступающих воздушных масс при этом меняется несущественно.
Теплоизоляционные материалы для труб
Определив точку росы и выполнив расчеты, возникает вопрос о выборе материала для утепления вентиляции на чердаке и критериях его оценки.
Ключевые критерии выбора
Для выбора материала для утепления применяют три основных критерия.
- уровень теплопроводности;
- уровень пожарной безопасности;
- цена материала.
Обсудим наиболее распространенные теплоизоляционные материалы, указав их плюсы и минусы. К числу самых популярных относятся утеплители на основе минеральных волокон. В эту категорию входят вата из шлака, стекловолокно, базальтовые волокна – тонкие нити, вытянутые в период плавления.
Базальтовое волокно, также известное как каменное, отличается как характеристиками, так и ценой. шлаковое вредит здоровью и не рекомендуется к применению.
Стекловата для утепления вентиляции
Стекловата — самый востребованный материал из минеральных волокон.
Теплопроводность колеблется от 0,03 до 0,052 Вт/(м*⁰). Материал состоит из длинных волокон, сплетенных так, что получается конструкция, похожая на кокон, которая задерживает воздух.
Материал обладает следующими положительными техническими характеристиками:
- Толщина волокна — 3-15 микрометров, длина — от 15 до 50 мм.
- Равномерное распределение волокон обеспечивает хорошую поглощаемость шумовых вибраций и акустических помех. Утеплённые конструкции демонстрируют значение в диапазоне 35-40 дБ.
- Стойкость к огню находится в диапазоне от НГ до Г1. Присутствие связывающих смол в материале не делает его самовозгорающимся. В неизменном виде стекловата выдерживает температуру до 250 градусов Цельсия.
- Устойчивость к механическим нагрузкам у ранних аналогов данного утеплителя была недостаточной. Текущие разработки обладают достаточной прочностью и хорошей эластичностью.
- Пропускаемость водяного пара стекловаты равна 0,6 мч/Па, это вдвое больше, чем у базальтовой ваты.
- Суточное сорбционное увлажнение — менее 1,7%.
- Материал хорошо сопротивляется воздействию микроорганизмов и биологических загрязнений.
- Стекловата, не теряя своих качеств, сжимается в шесть раз. При возвращении к прежнему размеру эластичные волокна приобретают первоначальную форму.
- Средняя плотность колеблется от 11 до 25 килограммов на кубический метр, однако у различных производителей этот показатель может быть разным.
Без намокания качественный утеплитель сохраняет форму в процессе длительной эксплуатации.

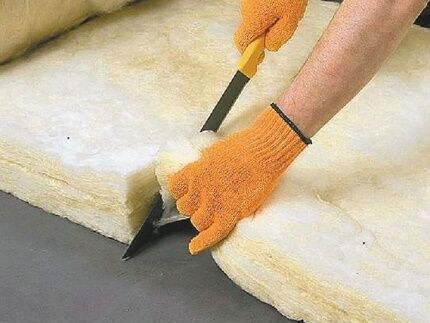

Недостатки заключаются в повышенной хрупкости волокон. Работы со стекловатой допускаются только при использовании защитных средств. Для предотвращения попадания тончайших острых обломков в окружающую среду требуется надежная изоляция утепляющего слоя. Защиты необходимы также для нейтрализации разрушающего действия солнечных лучей на стекловату.
Также стекловата служит сравнительно недолго — около десяти лет. Выбирая утепление для вентиляционных труб на холодном чердаке, следует уточнять наличие заключения о соответствии товару гигиеническим и санитарно-эпидемиологическим нормам.

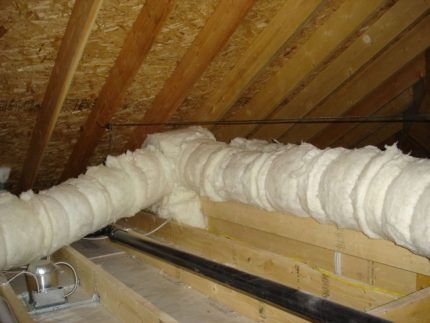

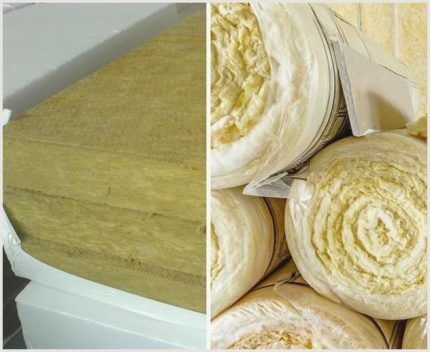

Рулонной минватой утеплены круглые вентиляционные рукава. Вентиляционные трубыС квадратным сечением применяют материал в виде плит, обхватывая вентиляционный канал сначала одним, а затем другим способом: первым методом используется фиксация металлической проволокой или синтетической лентой, вторым — склеивание.
Особенности применения базальтовой ваты
Это усовершенствованный минеральный утеплитель из расплавленных волокон базальта. Изготавливают его в виде плит и матов. Для круглых вентиляционных каналов выпускают готовые к применению цилиндры с изоляцией — фольгой. Существуют также изделия без изоляционного слоя.
Теплопроводность материала варьируется от 0,034 до 0,038 Вт/м⁰. Недорогие марки, содержащие формальдегидные смолы, могут представлять угрозу для здоровья. В более дорогой вате связующими выступают биополимеры, абсолютно безопасные для человека. Базальтовая вата дороже стекловаты.
Пенополиэтилен для утепления вентиляции
Утепление круглых и квадратных воздуховодов на чердаке пенополиэтиленом – доступный и лёгкий способ повышения теплоизоляции.
Этот материал представлен несколькими разновидностями.
- Простой в применении материал: пенолон (сшитый пенополиэтилен), изолон и аналогичные. Для использования достаточно обвернуть им воздуховод и закрепить скотчем.
- Фольгированный утеплитель отражает тепло и отталкивает влагу благодаря покрытию с одной стороны фольгой. В продаже встречается под названиями тепофол типа А и В, пенофол, мосфол, фаралон, ультрафлекс. Скрепляют изолятор специальным клеем или алюминиевым скотчем.
Утеплитель выпускается рулонами заданной длины. В ассортименте присутствуют модели с клеевым слоем на обратной стороне, что облегчает и ускоряет установку.

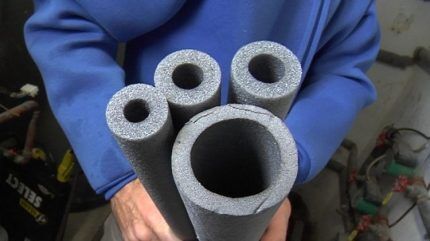

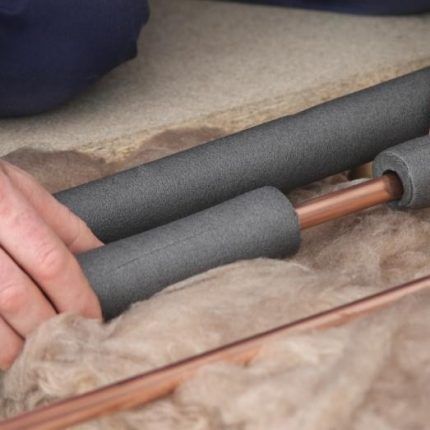

Для труб выпускают утеплитель в виде оболочек: термафлекс, энергофлекс и другие. Это готовые цилиндрические конструкции, предназначенные для обдутия коммуникаций.
Теплопроводность вспененного полиэтилена варьируется в зависимости от марки и колеблется от 0,031 до 0,051 Вт/(м·°).
Материал прочный, эластичный, выдерживает воздействие агрессивных химических веществ, легкий, монтаж простой, горючесть умеренная (класс Г2). По дымообразованию относится к классу Д3, то есть при горении выделяет большое количество дыма. Не является экологичным материалом, так как срок разложения составляет два столетия.
Существует два типа пенополиэтилена, которые разделяются по методу изготовления.
- ППЭ или сшитый;
- НПЭ или несшитый (газовспененный).
Первый по всем параметрам превосходит второй, но стоит дороже. НПЭ обладает запахом газа, благодаря чему его можно отличить от несклеенного полиэтилена. К недостаткам пенополиэтилена относятся высокая горючесть, низкая механическая прочность и устойчивость к УФ излучению.

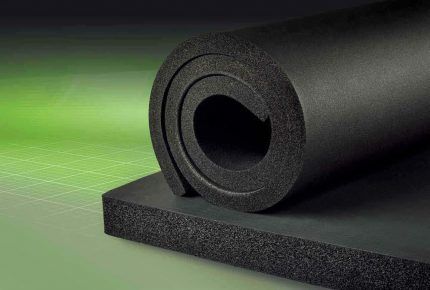

Применение вспененного синтетического каучука
Утеплитель с главным компонентом — закрытые поры, визуально напоминает сшитый пенополиэтилен. В отличие от него, он более гибкий. Монтаж осуществляется таким же образом, как и для ППЭ. Форма выпуска идентична — маты, листы, рулоны, цилиндры, но срок службы в три раза дольше.
Внутренний диаметр каучуковых цилиндров составляет 5-300 мм, а толщина стенок — 5-150 мм. Трубы большого и среднего диаметра для облегчения монтажа имеют продольный разрез.
На отгороженном участке стык герметизируют специальным составом. Теплопроводность находится в пределах 0,024-0,038 Вт/(м°). Не утрачивает свойств в рабочем температурном интервале от -200 до +175⁰.
Материал подходит для помещений с усиленными санитарно-гигиеническими нормами. Пористая резина не боится влаги, плесени и относится к самозатухающим материалам.
Температура воспламенения превосходит 300°C. Каучук обладает большей теплопроводностью, паропроницаемостью, а также герметичностью соединений по сравнению с пенополиэтиленом и пенополиуретаном.
Применение пенопласта для теплоизоляции воздуховодов.
Пенопласт — это вспененный пластик с большим содержанием газа. Материал представляет собой жесткие трубы из 2-3 частей, соединенных защелками «шип-паз», или плиты. Изоляцией плит покрывают только квадратные трубы.
Пенопласт имеет такие плюсы как малый вес, устойчивость к гниению, простоту использования, невысокую стоимость и срок службы до 25 лет. Теплопроводность варьируется от 0,032 до 0,05 Вт/м⁰. За 30 дней водопоглощение составляет 4%. При изгибе предел прочности находится в диапазоне от 0,07 до 0,2 кгс/м². Рабочая температура — от -50 до +75⁰С.
Пенопласт – распространенный вид пенополистирола. Привлекателен для грызунов, легко горит и выделяет токсины во время пожара. Монтаж требует специального клея; другие виды могут привести к оплавлению материала.

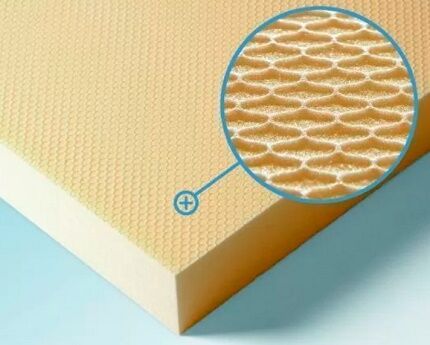

Экструдированный пенополистирол многофункционален в плане защиты.
Для изготовления экструдированного пенополистирола применяют те же исходные материалы, что и при производстве пенопласта. Благодаря особенной технологии учтем получается материал без пор и каналов, препятствующих проникновению влаги.
По схожим причинам материал лучше сохраняет тепло. Изготавливается в виде прочных труб или плит, реализуется как ПеноплексЭППС, произведенный компанией Техноплекс, оборудован замками с шиповым пазом. Срок его службы составляет до 50 лет.
Теплопроводность пенополистирола, изготовленного методом экструзии, варьируется от 0,028 до 0,034 Вт м⁰. За 30 суток водопоглощение составляет 0,4%. Рабочая температура находится в диапазоне от -50° до +75°. Прочность на изгиб достаточно высока — 0,4-1 кгс/м².
Теплоизоляция PirroVentiDuct для вентиляции
PIR-плиты — утеплитель нового поколения с жесткой ячеистой структурой, изготовленный из пенополиизоцианурата. Обе стороны PIR-плёт покрыты фольгой. Производители заявляют о сроке службы 50 лет. Материал устойчив к гниению, умеренно горючий, но при горении выделяет ядовитые вещества.
Прямые и фасонные части воздуховодов из плит PIR производят путём резки плит с последующим соединением заготовок при помощи контактного клея.
Теплопроводность материала равна 0,021 Вт/м°. Водопоглощение находится в диапазоне 1 %. Прочность плит при сжатии составляет 120 кПа.
Утепление вентиляции на холодном чердаке.
Все работы по теплоизоляции выполняются согласно требованиям СНиПа 2.04.14-88, который устанавливает правила организации утепления вентиляции.
Во время установки теплоизоляции важно строгое выполнение правила: крепление изоляции должно быть максимально плотным, исключая любые зазоры между вентиляционным каналом и утеплителем. Установка каждого материала обладает специфическими особенностями.
Особенности изоляции минеральной ватой
Утепляя стены минеральной ватой, помните о её способности поглощать влагу.
Этот факт влияет на организацию работы.
- На холодном чердаке трубу обворачивают гидроизоляционной мембраной, тщательно устраняя все зазоры и щели.
- Минеральную вату укладывают друг на друга с нахлёстом, обеспечивая перекрытие предыдущих рядов.
- На утеплитель укладывается гидроизоляция.
- Всю конструкцию стягивают специальными бандажами.
Прямоугольную трубу возможно утеплить минеральной ватой, используя маты. Для этого сначала делают заготовки нужного размера, обкладывают ими трубу и фиксируют вязальной проволокой, хомутом или скотчем.
В углах воздуховодов с установленной изоляцией добиться полной герметизации сразу бывает сложно. После завершения основных работ куски утеплителя закладывают в оставшиеся щели.
Теплоизоляция вентиляционных каналов на холодном чердаке пенополистиролом.
Плитами можно утеплить воздуховоды прямоугольного сечения. Технология работ аналогична укладке минеральной ваты, за исключением возможной гидроизоляции, которая определяется плотностью теплоизолятора.
При использовании ППС-40 требуется гидроизоляция, при применении ППС-60 – нет. Плиты следует соединять плотно, зазоры и щели заделывать монтажной пеной.

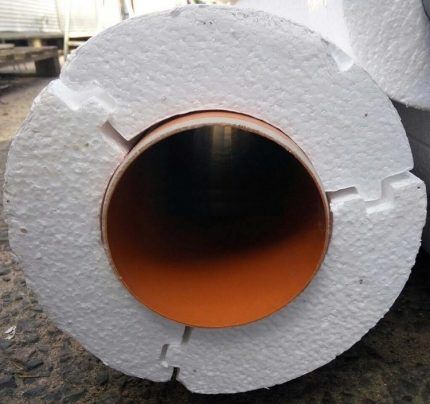

Теплоизоляция при помощи цилиндров
Для теплоизоляции вентиляционных систем применяют специальные кожухи, изготовленные из различных утеплителей.
- минеральной ваты;
- пенополиуретана;
- пенополистирола;
- полиэтилена.
Используют её при монтаже вентиляционных труб круглой формы. Существуют разные виды такой теплоизоляции:
- цельная с продольным разрезом;
- двух, трех, четырехсекционная.
Цилиндры выбирают в соответствии с диаметром воздуховода. Диаметр трубы определяет количество деталей, из которых собирается скорлупа. Если цилиндр цельный, то его разделяют по шву и надевают на воздуховод.
Цилиндры подходят для изоляции прямых участков воздуховодов. В местах поворотов их нельзя использовать, там применяют маты. Из утепляющих материалов цилиндрической формы минеральная вата, полистирол и полиэтилен самые недорогие. Самый дорогой вариант — скорлупа из вспененного каучука.
Самоклеящийся утеплитель марки «С» — удобный вариант для утепления вентиляции своими руками. С одной стороны есть фольга, с другой — полиэтиленовая пленка с клеевым составом. Клеящая сторона защищена дополнительным слоем пленки, который удаляют перед монтажом.
Материал разрезают нужного размера для воздуховода. Затем утеплитель накладывают на трубу, края сдвигают друг на друга на 50 мм. Место стыка фиксируют фольгированной лентой.
Выводы и полезное видео по теме
Самостоятельная изоляция воздуховодов.
Использование минеральной ваты для утепления вентиляционных труб и полученный результат.
На холодном чердаке трубы нужно обязательно утеплять.
При выборе материала для этого следует учитывать конструктивные особенности дома и свои возможности.
Если правильно утеплить систему вентиляции, она будет максимально функциональной и прослужит очень долго.
Разделяете опыт утепления воздуховодов на холодном чердаке? Имеете информацию для посетителей сайта? Записывайте комментарии, вопросы и фото в форму ниже.
