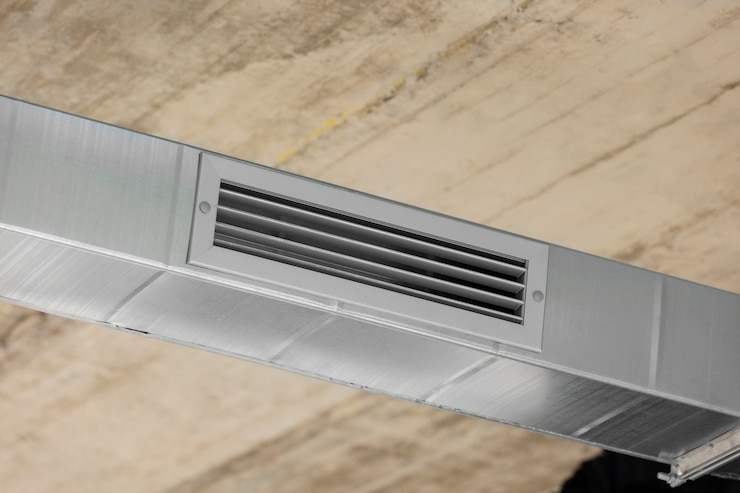

Канальные вентиляторы предназначены для циркуляции воздуха в помещениях.
Простые модели эффективны и используются в жилых, коммерческих и промышленных постройках. Иногда требуется настроить скорость работы канального вентилятора: для экономии электроэнергии, уменьшения уровня шума, оптимизации подачи свежего и удаления загрязненного воздуха.
Изменить скорость вращения лопастей аппарата можно с помощью ступенчатого контроллера. Рассмотрим его действие, области применения, плюсы и минусы прибора, существующие разновидности. Ознакомимся со схемами подключения таких устройств и нюансами монтажа. Всё это поможет правильно подобрать и установить регулятор.
Целесообразность использования устройства
Постоянная работа вентилятора на максимальных оборотах сокращает срок его службы. Прибор теряет мощность и выходит из строя. Многие детали не способны выдержать такую нагрузку, изнашиваются и ломаются. Установка контроллера скорости… увеличивает срок службы вентилятора.
Помимо сохранения рабочего ресурса, регулятор также выполняет другую существенную функцию. снижает шум от работающей вентиляционной системы.
Еще одно важное основание для установки регулятора — экономия электроэнергииСнижение частоты вращения лопастей и изменение общего энергетического потенциала устройства приводят к уменьшению потребления электроэнергии.
Принцип работы ступенчатого регулятора
Функционирование прибора базируется на применении трансформатораУстройство с одной обмоткой и отводами от её витков. Обмотка имеет ветвление. При соединении ответвлений с вытяжкой подаётся низкое напряжение.
Регулировку осуществляют, меняя количество витков, подключенных к входу вентилятора.
При понижении напряжения уменьшается скорость вращения лопастей вытяжной системы. В результате получается неискажённая синусоида, так что при изменении скоростей не образуются помехи, оказывающие влияние на другие устройства и саму вытяжную систему.
В некоторых типах регуляторов применяют другой принцип действия. электронных модулях ШИМ управление строится на изменении силы тока, подаваемого на нагрузку. полупроводниковых приборах Рабочей функцией оснащаются тиристоры и симисторы.
Управление осуществляется путем плавных изменений подаваемого напряжения. Настройка выполняется вручную.
Контроллеры устанавливаются на стену аналогично выключателям и позволяют регулировать скорость работы вытяжного вентилятора.
Вентилятор при помощи специального переключателя подключается к нужному сектору обмотки, из-за чего уменьшается скорость вращения его лопастей. Соответственно снижается и потребление электрической энергии, что позволяет сэкономить ресурсы.
Модель отличается надежностью, долгим сроком службы и высокой способностью выдерживать нагрузки. К недостаткам относится размер блока управления: его габариты могут быть неудобны при установке в ограниченном пространстве.
Два недостатка — отсутствие плавной регулировки и потери энергии на нагрев во время неё. С подключением температурных датчиков, таймера процесс изменения скоростей можно автоматизировать.
Разновидности и особенности приборов
Трансформаторные регуляторы подходят для случаев, когда требуется ручное управление скоростью вращения вентелей вытяжек. Популярность этих регуляторов объясняется доступной ценой и высоким уровнем надежности по сравнению с другими типами.
Отличие ступенчатых контроллеров от других видов регуляторов — умение длительное время трудиться на неота cared объектов.
Основные технические характеристики аппаратов:
- Поэтапное повышение напряжения: 65-110-135-170-230, либо 80-105-130-160-230.
- однофазные и трехфазные — 220 и 380 В соответственно;
- Весовой диапазон составляет до 30 килограммов, поскольку все устройства довольно габаритные.
- частота тока: 50–60 Гц;
- класс защиты устройства: 00, 20, 54 IP.
Корпуса изготовлены из прочного пластика, устойчивого к температурам до плюс 40 градусов. Некоторым группам регуляторов свойственен класс В с запасом выдержки до 130 градусов.
Некоторые модели комплектуются лампами, сигнализирующими о работоспособности оборудования, а также аварийными индикаторами.
Существуют уникальные аппараты с опцией гальванической развязки от сети. С помощью таких контроллеров можно работать в медицинских учреждениях.
Контроллер может быть дополнен клеммами для подключения и управления сторонним оборудованием, например приводами воздушных заслонок.
Контроллеры разделяются по конструкции и типам вентиляторов, которые обслуживают, на устанавливаемые:
- на стенах;
- внутри стен;
- внутри вентиляционной установки;
- В отдельных шкафах, при функционировании системы. «умный дом».
Некоторые модели крепятся на DIN-рейку и управляются с помощью пульта дистанционного управления.
Для управления скоростью работы множества вентиляторов лучше выбрать многоканальный контроллер. Некоторые модели поддерживают одновременное управление четырьмя или большим количеством устройств.
Если вентиляторы находятся в разных комнатах, а регулятор один, то на вытяжках будут одинаковые настройки. Для создания разного микроклимата в каждой комнате лучше подключить несколько контроллеров.
Массивность и громоздкость таких устройств, а также трудности с внешним управлением компенсируются их достоинствами в случае установки в одном месте. Выбор определённой модели основывается на характеристиках вентиляции.
Подключение контроллера к вытяжке
Установка прибора проводится внутри помещения с учётом циркуляции воздуха для охлаждения внутренних элементов.
Для точной установки регулятора нужно тщательно изучить руководство по эксплуатации устройства.
Большинство моделей предназначены для установки пользователем без необходимости особых навыков.
Установка наружных и внутренних приборов выполняется с помощью шурупов и дюбелей, подбираемых исходя из размеров и массы устройства. Комплект поставки включает крепежные элементы и схему подключения вентиляционного контроллера.
Общая закономерность и порядок действий таковы:
- Сначала устанавливается регулятор, потом его подключают к кабелю, по которому в вентилятор поступает электричество.
- Провода подразделяются на «фазу», «ноль», «землю» и подключаются к входным и выходным клеммам. Необходимо соблюдать порядок подключения, указанный в инструкции, и не менять местами провода.
- Последним этапом является проверка размера сечения кабеля питания и соединений на соответствие максимально допустимому напряжению прибора.
Устанавливать настенные регуляторы можно точно так же, как и принцип … подключения розетокВы можете использовать старое место установки выключателя вентилятора для монтажа контроллера, предварительно демонтировав выключатель освещения.
Рекомендуется подключать контроллер с термоконтактами к двигателям с внешними контактами тепловой защиты, присоединяя их к клеммам регулятора ТК.
При перегреве, когда термоконтакты размыкаются, цепь контроллера прерывается, двигатель немедленно останавливается, а загорается аварийный сигнал.
Для функционирования двигателя без термоконтактов необходима установка дополнительной тепловой защиты. В систему можно включить перемычку на термоконтакт, однако в таком случае номинальный ток регулятора должен превышать максимальный ток двигателя на 20%.
Как уменьшить или увеличить скорость?
Регулировка скорости вентилятора в вытяжке осуществляется поэтапно, меняя интенсивность воздушного потока и тем самым влияя на общую циркуляцию воздуха.
Прибор эффективен в действии, прост и недорог. Подойдёт как для жилых, так и для общественных пространств. Способен выполнять ещё и другие задачи.
Изменение скорости происходит механически. В модулях есть колесо, с помощью которого можно регулировать количество оборотов вентилятора.
Перед включением электричества проверьте соединения проводов и надежность заземления. Не рекомендуется часто включать и выключать питание: постоянная работа регулятора поддерживает оптимальную температуру и предотвращает появление конденсата внутри корпуса устройства.
Без функции автоматического перезапуска, при перегреве устраните причину. Переключатель на время остывания двигателя выставляют в ноль, после чего запускают устройство вновь.
Рекомендации по снижению уровня шума
Желание изменить скорость вращения вентилятора часто возникает из-за высокого уровня шума, производимого им. Рабочий диапазон шума составляет до 55 децибел. Нормой считаются 30-40 децибел.
Регулятор почти не снижает уровень шума: даже на максимальной скорости вентилятор продолжает издавать тот же звук, что и прежде. Работает тише при меньших оборотах.
Для снижения уровня шума вентилятора даже при максимальной скорости необходимо удостовериться в плотной фиксации корпуса устройства к стене ниши. Межстенные зазоры могут являться причиной повышенной вибрации.
Промежутки уплотнены поролоном или полиуретаном. Полезен также осмотр крепёжных элементов, которые должны быть надёжно затянуты. изолоновая подложка в вибрирующей поверхности.
Самый эффективный способ снизить уровень шума вытяжки — выбрать бесшумный канальный вентилятор.
Выводы и полезное видео по теме
Подключение регулятора к вентилятору. Пример с использованием тиристорного контроллера демонстрирует алгоритм подключения и функционирования ступенчатого устройства.
Особенности установки канального вентилятора с регулировкой оборотов показаны в видео ниже, а также представлены два альтернативных способа монтажа.
Градуальная регулировка оборотов вентиляторов делает систему более экономичной, тихой и точным образом управляемой. Контроллер защищает основное оборудование, продлевая его срок службы. В этом помогают безопасный запуск, защита от короткого замыкания, перегрузки по току, перенапряжения и неполнофазного режима.
Вложение в устройство окупается благодаря снижению расходов на электричество. Необходимо выбрать параметры регулятора, соответствующие обслуживаемому вентилятору. У большинства производителей есть таблицы сопоставления моделей, которые помогут при самостоятельном выборе. Консультация с продавцом также будет полезна. .
