С ростом химической промышленности многие металлические конструкции сменили аналоги из полимеров. При постройке частных малоэтажных домов монтаж пластиковых воздуховодов вентиляции становится приоритетным. Технические характеристики и технологические преимущества этих изделий превосходят применявшиеся раньше варианты.
Незнакомый с информацией человек утвердит, что пластик выделяет токсичные вещества и опасен для здоровья. Статья предоставит информацию о том, что это заблуждение, и современные полимерные материалы обладают европейскими сертификатами качества и безопасности.
О системе вентиляции из полимерных труб: устройство, виды, выбор и варианты монтажа.

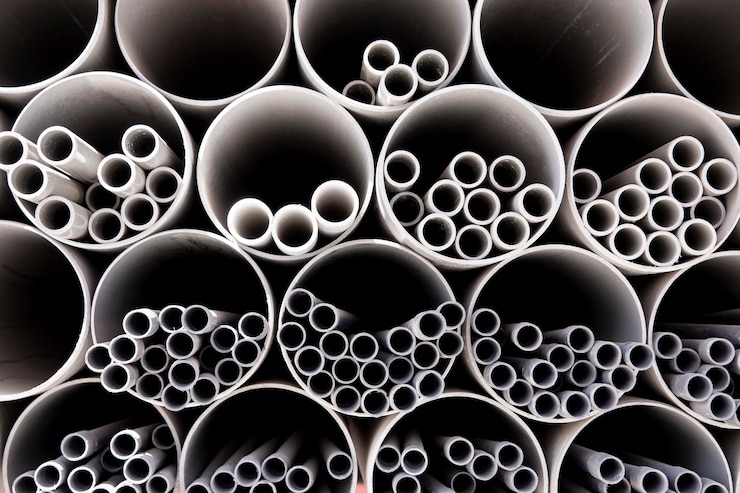

Материалы для производства пластиковых труб
На строймаркете можно приобрести вентиляционные трубы из разных полимеров.
Потребителю предложены:
- Трубы из поливинилхлорида (ПВХ) могут работать в температурном диапазоне от -30о до +70о Цельсия применяют главным образом в жилом и строительном секторах для обогреваемых и неотапливаемых помещений. ПВХ – не горючий материал, способный меняться под воздействием тепла. Его температура плавления составляет 165-200 градусов. Это хороший изолятор электричества. Внутри у него гладкая поверхность. При температуре 15 градусов… о При температуре ниже нуля утрачивает свои свойства.
- Фторопластовые вентиляционные каналы (ПТФЭ) Сохраняют свойства при высоких температурах, способны прослужить при нагревании до 260 градусов. о Цельсия применяют для производства воздуховодов, которые предназначены для транспортировки газовых смесей с повышенным содержанием кислотных и щелочных веществ. Фторопласт используется в промышленности при изготовлении вентиляционных систем большой прочности.
- Воздуховоды из полипропилена (ПП) Предлагаемые по цене, эффективно противодействуют агрессивным элементам воздуха — кислотам и щелочам.
- Полиэтиленовые трубы (ПЭ или ПВД, ПНД) Этот материал отличается легкостью, гибкостью и эластичностью, но плохо переносит низкие температуры.
Материал химически нейтрален и не реагирует ни с какими веществами, даже с кислотами. Полиэтилен не выделяет вредных веществ и считается абсолютно безопасным.
Полиэтиленовые трубы предназначены для долгой службы. Благодаря гладкой внутренней поверхности, воздух в них проходит без затруднений.
Европейские страны считают ПП технически отстающим материалом. В российских магазинах до сих пор продаются воздуховоды из полипропилена.
Приобретение товаров из этого материала целесообразно для использования в хозяйственных комнатах жилого дома или в случае ограниченного финансирования.
Сортамент по типоразмерам и форме сечения
Наиболее популярные в жилищном строительстве ПВХ воздуховоды выпускаются в двух вариантах:
- круглые с диаметрами поперечного сечения 100 мм, 125 мм, 150 мм, 200 мм;
- прямоугольные с габаритами поперечного сечения 55 × 110 мм, 60 × 122 мм, 60 × 204 мм.
Круглые вентиляционные каналы пропускают больше воздуха при увеличении диаметра. КПД трубы с диаметром 125 мм на 1,5 раза выше, чем у трубы с диаметром 100 мм, а труба с диаметром 150 мм эффективнее «сотки» в три раза.
Воздуховод круглой формы с диаметром 100 мм обеспечивает такую же производительность, как короб размером 55 на 110 мм. Канал круглого сечения 125 мм и прямоугольник 60 на 204 мм обладают почти одинаковой пропускной способностью воздуха.
Труба диаметром 200 мм выпускается без большого количества соединительных деталей. Воздуховод прямоугольного сечения 90 × 220 мм эквивалентен трубе диаметром 150 мм, но применяется редко из-за высокой цены.
Пластиковые трубы завоевали авторитет у застройщиков частных домов благодаря таким характеристикам, как:
- способность поглощать шум и тепло;
- Сверхгладкая поверхность обеспечивает быстрое движение воздуха по каналу.
- Отсутствие коррозии позволяет прокладывать трубы в помещениях с повышенной влажностью.
- Устойчивость к агрессивному воздействию, гарантирующая долговечность.
- Стенки, обработаны антистатиком, предотвращают накопление электрических зарядов и прилипание пыли к внутренней поверхности канала.
- достаточная прочность и небольшой вес;
- Сборка крупноразмерных агрегатов и конструкций выполняется просто и понятно.
- Производство деталей согласно стандартам ГОСТ и техническим условиям (ТУ) с выдачей сертификатов о соответствии санитарно-гигиеническим нормам.
- относительно доступная цена.
Среди минусов ПВХ труб выделяют малую устойчивость к огню, чувствительность к холоду и потребность в антистатическом покрытии.
Белый пластик хорошо сочетается с отделочными материалами помещений, а вентиляционные каналы обычно скрывают за гипсокартонной конструкцией с последующим декором.
Небольшая высота полимерных коробов Позволяет сократить расстояние между плитой перекрытия и подвесным потолком, сохраняя комфортную высоту комнаты и объём помещения.
Устройство вентиляции из полимерных труб
Монтаж воздуховодов из ПВХ выполняется быстро и просто при соблюдении правил. Важную роль играют способы соединения элементов. Предлагается множество соединительных деталей: углы, отводы, тройники, заглушки. При поломке детали ее можно легко демонтировать и заменить новой.
Применение теплоизоляционных укрытий
В неheated помещениях полимерные каналы утепляют теплоизоляционными материалами, иначе трубы зимой покрываются инеем.
В качестве утеплителя применяются:
- Пенополистирол, облицованный фольгой с одной стороны и покрытый клеем с другой.
- Этот материал – слой каучука с такими же покрытиями, – стоит заметно дороже предыдущего варианта.
Перед утеплением поверхность воздуховода чистят от пыли и загрязнений.
Швы заделываются фольгированной лентой.
Полнота из полиэтилена сшит особым способом, формирующим прямые и крестчатые молекулярные связи.
Вспененный каучук для теплоизоляции обладает микропористой структурой. Материал выдерживает воздействие агрессивной среды и хорошо сохраняет тепло. В нём имеется фольгированный слой, который не пропускает тепло, а также обеспечивает шумоизоляцию. Благодаря высокой температуре воспламенения защищает от огня легковоспламеняющиеся материалы.
Для теплозащиты воздушных каналов большой площади применяют плиты из минеральной ваты, в том числе при прокладке магистралей на улице.
Проектные и подготовительные работы
При проектировании необходимо решить, какую систему вентиляции выбрать.
Она бывает трех типов:
- Приточно-вытяжной с воздушной циркуляцией, создаваемой силой гравитации.
- Вентиляционный, работающий за счёт механизма подачи воздуха.
- Сочетание первого и второго типов.
Природный воздухообмен зависит от погоды. Летом, когда температура внутри и снаружи одинаковая, используют вентиляторы для создания тяги. Торгуют устройствами из пластика, которые ставят в вентиляционную систему.
Установка выполняется согласно плану вентиляции, составленного ранее.
Сложный состав вентиляционной системы требует обращение к специалистам-проектировщикам, которые посоветуют, как собрать пластиковую систему вентиляции.
Для точного расчета площади воздуховодов Расположением нужно владеть, учитывая нормативы и производя вычисления по установленному алгоритму.
Человек, умеющий освоить основы проектирования, может создать технические drawings простой вентиляции своими руками.
Расчет сечения воздуховодов
При определении характеристик элементов вентиляционной системы необходимо следовать рекомендациям СНиП 54.13330, СНиП 60.13330 и санитарным правилам СанПиН 2.1.2.2645.
Предлагается три способа подсчета:
- По количеству полного обновления воздуха в комнате за час.
- по санитарным требованиям;
- по общей площади комнат.
В жилых комнатах необходим воздухообмен не реже, чем один раз за час.
Кухня с газовой 4-х конфорочной плитой – 90 м3/час плюс добавочные 100 м3/час.
Кухня с электрической плитой – 90 м3/час.
Ванная, туалет – 25 м3/час.
Комната с твердотопливным котлом – 1 комната плюс 100 квадратных метров. 3/час.
Газовая котельная с агрегатом потребляет дополнительно воздух для горения топлива.
Алгоритм расчета по кратности воздухооборота
Для расчета диаметров воздуховодов определяют нормативы часового расхода воздуха для каждого помещения, а также для притока и оттока системы.
- В каждой комнате объем воздуха будет соответствовать ее объему. Для расчета объема необходимо перемножить длину, ширину и высоту помещения.
- Берут во внимание нормативы воздухообмена для каждого помещения и рассчитывают потребление воздуха за час.
- Округление полученных данных осуществляется до ближайшего большего числа, а затем подсчеты осуществляются раздельно для потока воздуха и его отвода.
- Поддержание равновесия между поступлением и удалением воздуха является основой расчёта.
- Расчетные показатели затрат времени на прохождение воздуха применяют для вычисления габаритов главного вентиляционного потока. вытяжного каналов.
- Требуемая скорость воздуха составляет 3-4 метра в секунду.
- В нормативных справочниках по диаграммам определяют требуемый диаметр трубы.
- В указанных таблицах имеется информация о коробе с эквивалентным сечением.
Рабочие чертежи и схема помогут собрать пластиковую систему вентиляции с заданной производительностью. Сборка может быть выполнена самостоятельно на основе полученных расчетов.
Определяют места установки воздуховодов, проводят осевые линии, отмечают точки креплений. Рисунки гарантируют точную разметку проходов вентиляции, вырезание отверстий в стенах и потолках.
Соединительная фурнитура и устанавливаемое оборудование
Для сборки прямых элементов в сложную пространственную структуру используют стандартные угловые детали.
- обратные клапаны;
- Тройник — это фитинг, имеющий три отверстия. С помощью него соединяют две части главного канала, а к третьему отверстию подсоединяют дополнительное ответвление.
- Крестовины служат для соединения двух боковых отростков.
- Переходники для изменения формы труб от круглого сечения к прямоугольному и между разными диаметрами.
- отводы для поворота вентиляционного канала;
- соединительные муфты;
- заглушки и решетки.
Обратный клапан в системах вентиляции направляет воздух в нужном порядке, предотвращая появление обратного давления. обратного клапана Простая конструкция: лопасть раскрывается от движения воздуха заданным проектом образом, при обратном ходе закрывает проход канала.
На входящих каналах устанавливают очистительные элементы для удаления пыли и мелких частиц. В случае ограниченного естественного поступления свежего воздуха через оконные проемы стены дополняют приточные клапаны.
Вентиляционные сети с гравитационным принципом работы используют разницу давления между улицей и помещением для притока свежего воздуха. Однако летом давление внутри и снаружи здания сравнивается, останавливая работу системы. Для постоянной вентиляции независимо от погоды в систему устанавливают вентиляторы — приточными или вытяжными.
В холодное время года в чердачных комнатах домов для подогрева поступающего воздуха ставят… рекуператорыПринцип работы основан на передачи тепла от отходящего воздушного потока новому, поступающему объему воздуха.
Воздух, прошедший по системе, передает часть тепла новому потоку воздуха через теплообменник. В качестве нагревателей применяют детали из высокотеплоёмких материалов.
Для кухни устанавливается отдельный вытяжной канал для варочной поверхности. Вентиляционные решётки в комнатах комплектуются обратными клапанами. Технологический процесс работы бригады профессиональных монтажников схож с самостоятельной установкой пластиковой вентиляции.
Этот порядок создания вентиляции в доме станет полезным пособием для желающих своими руками обустроить систему вентиляции.
Установка системы вентиляции из полимерных труб.
На начальном этапе готовят все детали по проектным требованиям. Из-за риска нехватки запасы фитингов и крепёжных элементов повышают на десять процентов.
Понадобится несложный набор инструментов:
- Для резки пластиковых труб и коробов используют ножовку по металлу или дереву; для большей скорости – мини-пилу, так называемую «болгарку».
- Инструмент для создания отверстий в стенах и потолках.
- Шлифмашинная бумага, клей, герметик, крепёжный скотч;
- рулетка, маркер;
- шуруповерт.
Сначала собирают крупные узлы, применяя разные фасонные части. В основе модулей и воздуховодов лежат прямолинейные короба или трубы стандартных размеров. Круглые трубы и прямоугольные короба из ПВХ достигают длины от 0,35 до 2,5 метров.
Чтобы получить ровную нарезку на поверхности короба или трубы, прочерчивают точную линию распила. Для этого можно применить лазерный инструмент. Режут строго по меткам. В результате получается гладкий срез без заусенцев и шероховатостей.
Крупную секцию устанавливают на стену или потолок, проверяют размещение, точки крепления и закрепляют в заданном положении.
В процессе разводки труб важно помнить, что каждый поворот уменьшает эффективность системы. Чем короче общая протяженность воздуховодов, тем выше их производительность. При прокладке воздуховодов в частном доме предпочтительнее применять прямые секции длиной 2,5 метра для избегания лишних соединений.
В каналах круглой формы скорость воздуха больше, чем в прямоугольных. Однако из-за необходимости экономить пространство, преимущественно применяют прямоугольные короба.
Чтобы избежать образования конденсата в трубах, проделывают дренажные отверстия. Горизонтальные каналы для отвода капель росы делают с уклоном 0,01-0,015.
Кухонную вытяжку соединяют с вытяжным каналом При помощи переходника из круглого в прямоугольное сечения место соединения заделывают силиконовой мастикой.
Чтобы пройти сквозь стену, воздуховод устанавливают в муфту. Выходы каналов маскируют декоративными решётками. Провисание воздуховода не может превышать 50 миллиметров.
Прокладка воздуховодов в домах небольшой этажности.
Пример типичного жилого дома демонстрирует сборку системы вентиляции из пластика ПВХ.
В двухэтажном доме стандартной планировки необходимо установить один вертикальный вытяжной канал с ответвлениями для жилых комнат. Пластиковый воздуховод выведет застоявшийся воздух из спален и гостиной на чердак.
Внизу, со второго этажа, выходит ещё один воздухозаборный канал с ветвями для распределения свежего воздуха в разные помещения.
Для кухни предусматривают два воздуховода:
- Вытяжной канал от плиты на первом этаже ведёт в чердачное помещение.
- обычный вытяжной канал.
Автономные вытяжные каналы устанавливают в санузлах для отведения паров из ванны и воздуха из туалета.
Ассортимент соединительных деталей из пластика включает в себя держатели круглой формы для креплений труб к плоскости.
Для коробов установлены крепления прямоугольной формы нужных размеров.
Процесс установки:
- В стене или потолке сверлят отверстие перфоратором.
- Держатели или кронштейны крепят с помощью дюбелей и саморезов.
Крепежные детали из пластика функционируют подобно фиксаторам, надежно удерживая закрепляемое изделие. Для крепления к потолку применяются металлические подвесы для гипсокартона.
Под потолком на воздуховодах монтируют тройники и отводы для распределения воздуха по различным зонам дома.
Все каналы выходят на чердак, где с помощью гибких круглых воздуховодов соединяются с внутренним блоком системы. Переходники для присоединения чердачных круглых труб располагают под потолком верхнего этажа.
В зависимости от способа вентиляции на чердаке устанавливают либо одно мощное устройство для забора и подачи воздуха по дому, либо вентиляторы в каждом воздуховоде.
Трубы на холодных чердаках утепляют обязательно. Высота выхода вентиляционных каналов относительно конька крыши определяется следующим образом: на чертеже от конька проводят горизонтальную прямую, от нее вверх на десять градусов рисуют еще один луч. Этот луч и будет определяющей высотой выноса вентиляционных труб. Расстояние от конька до трубы менее 150 см — труба возвышается над коньком на 50 см.
Белый силиконовый герметик, применяемый для обработки швов, остается эластичным после застывания. Для усиления герметизации используют металлизированную ленту.
Чтобы воздух лучше циркулировал, в дверях помещений на нижней части оставляют пустое место.
Способы соединения пластиковых труб
Существуют разные методы соединения полимерных труб.
- С помощью муфты, устанавливаемой в трубе.
- Фитинги из полиэтилена со встроенной металлической спиралью, работающие по принципу терморезисторов.
- Сварка контактным способом, при помощи сварочных устройств.
Электрический ток нагревает терморезисторы, расплавляя полимер, что позволяет получить сварное соединение с высокой степенью герметичности и прочности.
В процессе стыковой сварки к нагревательному элементу плотно прижимаются пластиковые поверхности, после чего их соединяют решительным движением. В результате формируется сварной шов, равный по прочности исходному материалу.
При собранном устройстве предпочтительны соединительные муфты. Установка последних требует паяльник для полимерных трубИнструмент, получивший название «утюжок», лучше арендовать для единовременных задач.
Требования к монтажу воздуховодов
Соответствие нормативам при креплении воздуховодов к стенам, потолкам и друг к другу, а также интеграция с инженерными сетями обеспечит беспроблемный монтаж и успешную экспертную приемку.
Крепления должны находиться друг от друга не далее одного метра. Необходимо избегать контакта с металлическими частями подвесных потолков для предотвращения передачи шума и вибрации.
Вертикальное смещение канала не должно превышать 2 миллиметров на каждый метр трубы.
Относительно инженерных сетей минимальное расстояние составляет 250 мм, а до электропроводки — не менее 300 мм.
Минимальное расстояние между двумя круглыми воздуховодами составляет 250 мм. Разъёмные соединения устанавливают не ближе, чем на 100 мм от участков прохождения через стены и перекрытия.
Можно соединить канализацию ванной комнаты, туалета и технических помещений, установив обратные клапаны.
Использование пластиковых труб для отопительных котлов и каминов недопустимо.
Сборкой крупных блоков и конструкций из пластиковых элементов может справиться даже новичок с небольшим набором инструментов. Это актуально для вентиляционных систем, работающих по принципу естественной циркуляции воздуха без монтажа специального оборудования и автоматики.
Для установки сложной системы с вентиляционным оборудованием, узлами рекуперации и блоками управления может понадобиться помощь специалистов по сборке вентиляционных и отопительных систем.
В любой системе, даже самой простой, необходим точный расчет параметров, рабочие чертежи или схемы размещения и крепления воздуховодов, установок вентиляционной техники.
Выводы и полезное видео по теме
Видео показывает, как проложены вытяжные и приточные каналы на кухне и в санузлах. Видно расположение обратных клапанов и электровентиляторов. Объясняется важность установки этих устройств.
Полимерные трубы обладают большим количеством преимуществ по сравнению с недостатками.
Благодаря простоте конструкции, стандартным деталям и легкости монтажа, пластиковые воздуховоды заняли лидирующие места в оснащении малоэтажных жилых построек, помещений для бытовых и технических нужд, а также небольших общественных зданий.
