Установка вентиляции для газового котла в частном доме

Монтаж вентиляционной системы нужен не только для комнат, где люди проводят больше всего времени – спален, гостиных, кухонь, – но и для нежилых помещений. Вентиляция особенно важна, если в подсобках или котельных установлено отопительное оборудование.

Для безопасного проживания людей и бесперебойной работы отопительного прибора нужна правильно спроектированная система воздухообмена.

Что предусмотреть до начала монтажа вентиляционных каналов? Разберёмся с этапами подготовки к установке системы и правилами, которые следует соблюдать.

Для чего нужна вентиляция?

В некоторых случаях владельцы загородных домов не считают вентиляцию необходимой, полагая, что открытая форточка в котельной обеспечивает достаточный воздухообмен.

Нельзя постоянно держать форточку открытой. Порой для эффективного удаления отработанного воздуха требуется установка механизированной вытяжки.

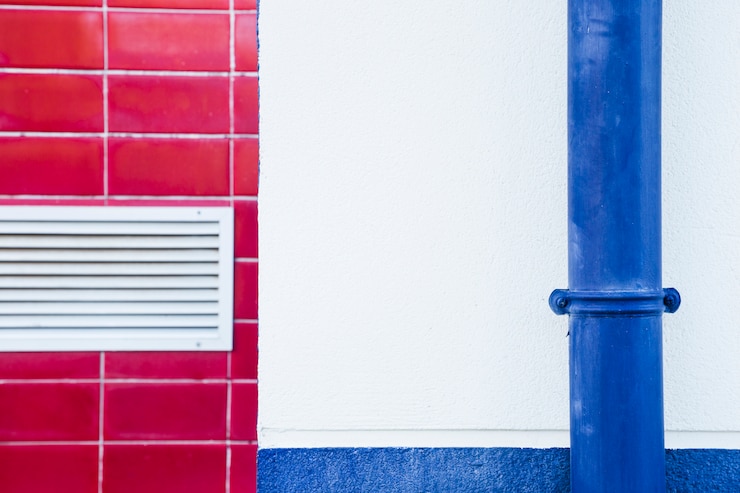

Фото: img.freepik.com

Для монтажа газового котла подойдут коридор, прихожая, кухня. Согласно новым нормам установка в ванной комнате запрещена, наилучшим и безопасным вариантом является отдельная котельная с хорошо организованной вентиляцией.

Система газоотведения имеет множество существенных задач.

Поставляет кислород Для поддержания горения топлива требуется достаточное количество кислорода. Недостаток кислорода может привести к снижению тепловыделения, неполному сгоранию или увеличению потребляемого топлива, преждевременному износу оборудования, а также засорению дымохода сажей и золой.
Удаляет продукты горенияУгарный газ может попадать в дом даже при надлежащей установке и работе дымохода; его опасная концентрация в воздухе представляет непосредственную угрозу здоровью жильцов.
Выводит газ Случайное попадание в воздух может привести к нарушению герметичности газовых линий. Редко случается утечка пропана, но последствия могут быть опасными: отравление жителей или мощный взрыв.

Только продуманная, спроектированная по СНиПам система вентиляции при монтаже газового котла защитит от негативных последствий. приточно-вытяжному вентилированию Вы обеспечиваете защиту семьи от взрыва, пожара и отравления, оптимизируете работу котла, сокращаете затраты на топливо и повышаете эффективность отопительных приборов.

Требования к установке: все по закону

При установке газовых котловПопулярность этих систем связана с доступностью дешевого топлива; предъявляются требования к котельной, особенно при размещении ее в отдельном неотапливаемом помещении, а также к выбору места для всех элементов вентиляции.

Бытовой газовый котел с мощностью свыше 30 кВт следует устанавливать в отдельном помещении, которое может быть как внутри жилого здания, так и за его пределами.

Агрегаты мощностью более 150 кВт размещают в отдельных зданиях или пристроях к домам. Рядом с котельной, через общую стену, располагают неприбыльное помещение.

В СНиП 2.04.05—91 изложены правила вентиляции и кондиционирования. Главное требование связано с воздухообменом, который необходимо проводить полностью как минимум три раза за час.

Готовьтесь к проверке со стороны работников газовой службы.

Наличие надежного основания и залитого бетоном пола.
Проложена сеть трубопроводов: водопроводная, канализационная и для отопления.
Изоляция стен и продувка газоотводов, чтобы избежать промерзания зимой.
площадь – не менее 15 м³;
высоту потолков – 2,2 м и выше;
Для котельной требуется естественное освещение, обеспечиваемое окном площадью не меньше 3 квадратных сантиметров на каждый кубический метр объема помещения.

Для естественной вентиляции окно оборудуют форточкой, а под входной дверью оставляют зазор для воздуха высотой примерно 2,5 см. Вместо щели дверь перфорируют внизу — делают несколько отверстий диаметром около 2 см.

Дверь пристройки, ведущая в нежилое помещение дома, изготавливается из огнестойкого материала с высоким классом пожаробезопасности.

Часто вместо магистрального газа применяют сжиженный газ из баллонов. Баллоны нельзя размещать рядом с котлом.

Под баллоны выделяется отдельное помещение, которое связывают с котлом трубой для подачи топлива.

Требования, касающиеся дымоходов и вентиляции:

Выброс газов и подача воздуха производятся по отдельным каналам.
Размер оконного проёма, предназначенного для забора свежего воздуха, должен составлять не меньше одной тридцатой площади котельной.
Котел располагают максимально близко к выходу дымоотводной трубы и вентиляционной шахты.
При прокладке коаксиального дымохода через стену устраивают два отверстия: одно для трубы, другое – для сервисного обслуживания.

Вентиляционные каналы, размещённые в частном доме для напольного или… настенного газового котла Для постоянного воздухообмена двери должны оставаться открытыми.

О видах вентиляции в частном доме

Воздухообмен может быть обусловлен либо естественными процессами, либо искусственным воздействием.

При установке котлов мощностью до 30 кВт естественную схему применяют при соблюдении всех требований производителя. Для работы агрегатов большей мощности вентиляция организуется принудительно, с помощью вентиляторов. Рассмотрим обе системы вентиляции.

Вариант #1 – естественная система

Простое естественное проветривание подходит для не больших домов с малой мощностью системы обогрева. Его часто достаточно для вентиляции подвалов, чердаков, сараев и гаражей.

Воздух поступает через форточки, приоткрытые окна и щели под дверьми. Вытяжка осуществляется через воздуховоды, расположенные в верхней части стен или потолка и выводящиеся над крышей.

Хорошо спланированная вентиляция охватывает весь воздух в котельной. Для этого проемы для поступающего и удаляемого воздуха располагают в разных концах помещения.

Устанавливают котел противоположно двери, а вытяжку – над газовыми приборами. Воздух движется от пола, проходит по комнате и поднимается вверх к вытяжной системе. Окно может быть на любой стене.

Для устройства приточно-вытяжной вентиляции в котельной загородного дома нужно выполнить ряд действий:

С помощью сверла или маленькой коронки проделайте несколько отверстий в нижней части дверного полотна. При зазоре между дверью и полом/порогом более 2,5 см перфорация не требуется.
Убедиться, что света от окна хватает для работы с котлом и проверить, легко ли открывается форточка.
Чтобы поддерживать непрерывный поток свежего воздуха извне, в стене можно сделать отверстие размером 150-200 миллиметров. Работу выполняют перфоратором или дрелью с коронкой соответствующего диаметра.
При наличии вентиляционной шахты в стене поставьте декоративную решетку и убедитесь, что труба, выводящаяся на крышу, защищена от осадков и ветра колпаком.

Беззащитное отверстие в стене опасно загрязнением мусором и проникновением грызунов.

Снаружи отверстия или установленной в стену гильзы чаще всего размещают металлическую решетку. Пластиковые элементы признаны ненадёжными и подвержены быстрой поломке.

В продаже доступны приточные клапаны с предустановленными защитными элементами — решетками, сетками или лючками, которые обычно находятся в открытом положении.

Располагать выходное отверстие близко к котлу не следует. В зимнее время сильный перепад температур может негативно сказаться на функционировании котла, потому рекомендуется сверлить стену минимум в одном и полтора метра от установленного агрегата.

Естественная вентиляция, как и естественное освещение, полностью независима от работоспособности электросети. При отсутствии электроэнергии в доме обмен воздухом в котельной не прекратится, а свет для настройки оборудования будет достаточным.

При установке котла на кухне вытяжной воздуховод выводят в вентиляционную шахту через отверстие под потолком. Иногда это труба, которая ведет на чердак, а оттуда – на крышу.

Система вентиляционных воздуховодов Это пример организации каналов системы. Каналы располагаются под подвесными потолками, в нишах и шахтах.

В отсутствии шахты трубу укладывают по стенам комнат и чердака, а затем выносят наружу через крышу, сделав для этого отверстие соответствующего диаметра.

Помимо труб применяют шиберы, заслонки, соединители, декоративные решётки, воздухозаборники и аэраторы.

Несколько советов по монтажу воздуховода:

Для выхода воздушного потока подходит круглая пластиковая труба с диаметром от двадцати сантиметров. Гладкие стенки трубы не мешают течению воздуха.

Для быстрого и точного распила пластика предназначена циркулярная пила. В отсутствие таковой возможно применение лобзика.

Чтобы обеспечить надежное соединение трубных элементов в месте стыковки, применяют силиконовый герметик. Намазывают им края деталей, а затем удаляют лишнее.

Вентиляционную трубу из пластика, проходящую через холодный чердак, необходимо утеплить. В сырых помещениях лучше использовать напыляемый утеплитель, чем минвату.

Напыляемый утеплитель можно наносить на уже смонтированные трубы. Нанесение происходит быстро и просто, позволяя изолировать трубные линии различной конфигурации, включая те, что находятся в труднодоступных местах.

Трубу выносят на крыше на высоту от 0,5 до 1 метра над кровельным материалом и закрывают оголовком — защитным колпачком.

Выбор диаметра каналов вентиляции для газового котла обусловлен скоростью воздухообмена, объемом помещения и другими факторами. Для упрощения расчетов можно использовать готовые таблицы.

Ответственные изготовители котельного оборудования дают подробные инструкции по монтажу и использованию агрегатов. В технических данных есть советы по выбору вентиляционных систем с указанием параметров вентканалов.

Вариант #2 – принудительная система

При недостатке естественной вентиляции для соблюдения инструкций производителя по эксплуатации котла необходимо смонтировать канальный вентилятор. Оптимальным вариантом является комбинированная система с применением фильтров. водяного калорифера и вентиляторов.

Работа системы вентиляции обеспечивает подачу воздуха в камеру сгорания и удаление продуктов сгорания необходимой для эффективного обмена воздухом скоростью.

Автоматика современных бытовых газовых котлов управляет подачей топлива, учитывая температуру воздуха и другие параметры.

Хорошо настроенная вентиляция и отрегулированное оборудование образуют микроклимат, способствующий экономии топлива и повышению эффективности всего. газовой отопительной системы.

Для выбора подходящего вентилятора необходимо учитывать его производительность. Если объем котельной составляет 10 м³, то по нормам за час в помещении воздух должен обновляться три раза, а значит, минимальная производительность вентилятора должна быть 30 м³/ч (10 х 3 = 30).

В вентканалы для газовых котлов рекомендуется устанавливать надежные вентиляторы с металлическими или пластиковыми корпусами.

Автоматическая система может включать вентилятор при работе котла.

Коаксиальный дымоход как элемент вентиляции

Благодаря своей конструкции коаксиальные дымоходы На них есть спрос из-за их практичности. Изготавливают их по принципу «труба в трубе», что одновременно выполняет две важные задачи для газовых приборов: удаление продуктов сгорания и подачу воздуха, необходимого для поддержания горения.

Коаксиальные дымоходы разделяют на два типа: горизонтальные и вертикальные. Горизонтальные монтируют в стену, а вертикальные выводят через перекрытие на чердак, далее на кровлю. Вертикальная система отвода газов имеет большую длину, стоит дороже, сложнее в установке и требует конденсатосборника.

Единственным недостатком оборудования является риск замерзания конденсата на внешней части выведенной наружу трубы.

Для противостояния обледенению трубу оборудуют решётчатым улавлителем на конце.

Несколько правил правильной установки коаксиального дымохода:

Трубу следует вывести на высоту два метра от земли.
Между трубой и окном, находящимся выше, должно быть не меньше одного метра.
Установка трубы с наклоном 3-12° в сторону улицы исключает необходимость сбора конденсата.
Разведение магистрали в смежное помещение недопустимо.

Расстояние от выхода дымохода до газовой трубы должно составлять не менее 0,2 метра.

Горизонтальное оборудование поставляется с трубой, коленником для подключения к котлу, переходниками, декоративными элементами, обжимными кольцами и болтами для крепления.

Установка горизонтального коаксиального дымохода на наружную стену.

В стене для выхода дымохода наружу помещают гильзу — отрезок трубы из металла, который крепят монтажной пеной или герметиком.

Дымоход помещают в гильзу, оставляя один конец на улице, а другой над котлом для удобства подключения.

В соединительный патрубок газового котла устанавливают металлическое кольцо, предотвращающее гаснутние огня. Без этого кольца оборудование выдает ошибку.

Эластичная манжета, установленная на конце угла, гарантирует плотное прилегание дымохода к котлу, закрывая соединение углового элемента с его патрубком.

Пластиковый элемент служит для украшения и надежного крепления угольного дымохода.

В коаксиальный дымоход, установленный предварительно в гильзу, вставляют угловой элемент и проверяют его герметичность.

Для фиксации манжеты применяется дополнительный компонент – стяжка. Изготовлена она из пластика и затягивается двумя болтами, входящими в комплект.

Последним шагом становится пеноналожение гильзы снаружи и крепление декоративной силиконовой планки, закрывающей конец трубы в стене.

Установка горизонтальных коаксиальных дымоходов считается самой простой и подходит для самостоятельного монтажа. После завершения работ следует запустить котел и проверить герметичность подключенной трубы.

Выводы и полезное видео по теме

Видео #1. Планирование котельной с учетом всех деталей.

Видео номер два. Более подробная информация о монтаже естественной вентиляции.

Видео #3. Обзор коаксиального дымохода:

Работа по устройству вентиляции котельной, где установлено газовое оборудование, схожа с обустройством воздуховодов в других помещениях, поэтому большинство задач выполнимо опытным специалистам.

Проектирование и расчеты — самый трудный этап. Для избежания ошибок обратитесь к инженерам-теплотехникам или опытным газовикам.
