Офисы, жилые здания и промышленные постройки нуждаются в обеспечении нормального воздухообмена и вентиляции. Для создания системы вентиляции монтируют воздуховоды внутри и снаружи строений. Необходима ли полноценная система вентиляции дома?
Понимание принципов создания системы и особенностей соединения воздуховодов определенной последовательности позволит сформировать рабочую вентиляционную сеть. Как осуществить это верно? Рассмотрим вместе — в данном материале разобраны виды воздуховодов, применяемых при конструировании вентилирующих систем.
Также рассмотрены особенности монтажа гибких и жестких каналов. Для наглядности статья сопровождается тематическими фотографиями, схемами и подробными видеоуроками по установке и креплению воздуховодов.
Принцип классификации воздуховодов
Воздуховоды – это системы труб, предназначенные для упорядоченного перемещения воздуха.
Их применяют при монтаже систем вентиляции в домах‚ сети воздуховодов образуют системы вентиляции и кондиционирования‚ с их помощью подключают промышленные и кухонные вытяжки‚ используют в системах воздушного отопления.
По конструкции воздуховоды разделяют на круглые и прямоугольные. Круглые более удобны, воздух в них движется почти бесшумно, вибрация при работе мала.
Элементы воздуховодов с круглым сечением соединяются без вспомогательных деталей.

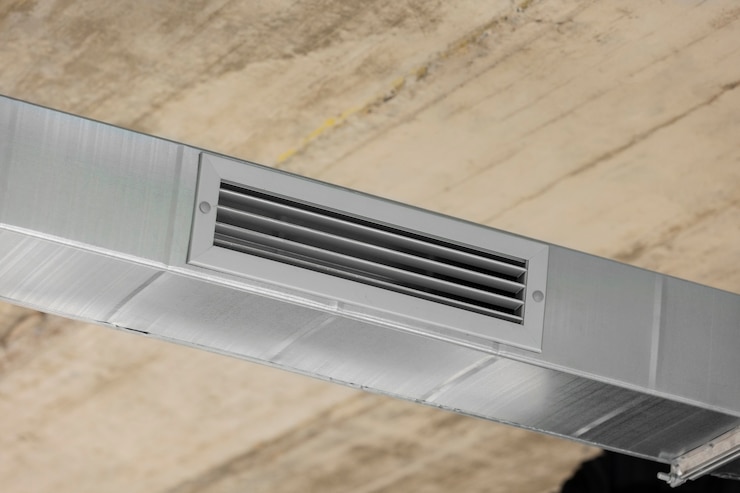

Прямоугольные воздуховоды лучше применять при желании скрыть систему отделочным материалом.
Такой достаточной пропускной способностью объясняется выбор таких воздуховодов для систем вентиляции в жилых домах. Вдобавок, воздуховоды могут быть как жесткими, так и гибкими.
В первом сечении возможно круглое или прямоугольное очертание, во втором — только круглое. Применение таких элементов целесообразно на участках с ветвлениями. Производство… гибкие воздуховоды (гофру) Основное сырье – алюминиевая фольга, полиэфир. Имеется также продукция из силикона, текстиля, химически стойкой резины.
Вентиляторы, приточные и вытяжные анемостаты, решётки к ним подсоединяют непосредственно, но для связи такого воздуховода с основной системой могут понадобиться дополнительные соединительные элементы.
Негладкая внутренняя поверхность гибких воздуховодов провоцирует высокое аэродинамическое сопротивление и, как следствие, дополнительный шум.
Воздуховоды, имеющие гибкую структуру, состоят из многослойного материала. Между слоями располагают стальную проволоку для повышения жесткости. В жилых домах чаще всего применяют вентканалы из труб ПВХ, которые обладают хорошими звукопоглощающими и теплоизоляционными свойствами.
Гофру используют там, где скорость потока воздуха не превосходит 30 м/с, а давление — 5 т.Па.
Воздуховодные каналы бывают встроенными, как вентиляционные шахты, и внешними, проложенными по стенам и потолкам. Встроенные размещаются внутри стен.
Для эффективной работы внутренняя поверхность должна быть максимально гладкой, чтобы воздух циркулировал свободно, не встречая препятствий. Внизу шахту имеется отверстие для очистки воздуховода.
Подвешенные и приставные короба предназначены для устройства наружных воздуховодов. Это конструкции из труб и соединителей разного размера и формы. Воздуховоды с изоляцией и без неё отличаются по наличию этого показателя.
Исходя из планировки комнат и особенностей конструкции, выбирают что-то определённое. виде воздуховодов.
Перед установкой системы необходимо провести качественный аэродинамический расчет, с учетом давления в системе, объема воздушных масс, проходящих по воздуховоду, его сечения и типа воздухообмена.
Аэродинамический расчет воздуховода
Для определения размера воздуховода по пере section требуется предварительный рисунок системы вентиляции. Сначала рассчитывают площадь сечения.
Для определения диаметра круглого трубопровода применяется следующая формула:
D = √4S/π
Площадь прямоугольника вычисляют, умножив длину одной стороны на длину другой стороны. S = A x B.
Рассчитав площадь сечения и применяя формулу S = L/3600V, определяют объем воздухозамещения L в м³/ч.
В области приточной решетки скорости воздушного потока в воздуховоде составляют 2-2,5 м/с в офисах и жилых помещениях, а на производствах – 2,5-6 м/с.
В магистральных воздуховодах первая группа характеризуется скоростью от 3,5 до 6 м/с, вторая — от 3,5 до 5 м/с, а третья — от 6 до 11 м/с. Повышение скорости за пределами указанных значений приведёт к увеличению шума выше допустимого уровня. Коэффициент 3600 сопоставляет секунды и часы.
Из таблицы, исходя из скорости воздушного потока, можно определить приблизительный расход воздушной массы.
Также могут оказаться полезными для вас сведения о подсчёте площади воздуховодов с иллюстрациями расчётов, изложенные в… другой нашей статье.
Особенности монтажа воздуховодов
Независимо от назначения и выполняемых ею задач вентиляции главная функция — перемещение воздуха, реализуется каналами для воздушного потока. Монтаж всего комплекса самый трудоемкий этап – это укладка воздуховодов.
Даже при точном расчёте, если технологию выполняются неправильно, система всё равно будет иметь сбои.
Помимо основных обязанностей, вентиляция может справляться и с рядом вспомогательных функций.
- Обеспечивать чистоту воздуха, поступающего в помещение.
- поддерживать заданный процент влажности;
- Очищать воздух, выводимый из помещения.
При устройстве вытяжной вентиляции нужен всего один воздуховод. В приточно-вытяжной системе Для подачи чистого воздуха и удаления использованного требуется протянуть два отдельных воздуховода.
Установки, создающие воздушное движение, помещают на входе в систему или на выходе из помещения.
Общие правила монтажа
В документах изложены требования к монтажу и работе воздуховодов. СП 60.13330 и СП 73.13330.2012Первый называется «Отопление, вентиляция и кондиционирование», а второй — «Внутренние санитарно-технические системы зданий».
Производители воздуховодов предоставляют к ним инструкции.
Необходимо строго выполнять следующие требования:
- Тщательное вытягивание гибких воздуховодов во время монтажа.
- Чтобы избежать падения давления, нужно исключить провисания.
- Заземление обязательно, поскольку магистраль накапливает статическое электричество.
- Монтаж гибких и полужестких воздуховодов не рекомендуется при высотном расположении трассы, охватывающей более двух этажей.
- Установка допустима исключительно жестких труб на цокольных уровнях, в подвалах, а также в бетонных конструкциях и при соприкосновении с землей.
- При проектировании и установке гибких и других воздуховодов необходимо помнить о том, что в функционирующей системе вентиляции воздух движется по винтовой траектории.
- На крутых виражах радиус заворота должен быть не меньше двух диаметров трубы.
- Для прокладки воздуховода через стены используют металлические гильзы и переходники.
- Воздуховод, повреждённый при монтаже, нужно обязательно заменить.
Воздуховоды чаще всего монтируют на стены, потолок или в пустоте между балками перекрытия. Важно, чтобы центр воздуховода находился в одной плоскости с поверхностью конструкции.
Минимальное расстояние от воздухопровода до остальных элементов устанавливает нормативный акт.
При монтаже воздуховодов можно использовать два способа. В первом случае все соединительные трубы формируют единую систему с центральной трубой отвода воздуха. Во втором – каждый отсек получает собственный канал для подачи свежего воздуха.
Виды соединений жестких воздуховодов
При установке вентиляционной системы старайтесь сократить количество соединений. Соединяйте воздуховоды с помощью фланцевых и бандажных креплений.
В первом случае фасонные элементы и концы труб дополняют фланцами, а затем соединяют саморезами, клепками с шагом 200 мм или сваркой. Для уплотнения фланцев применяют резиновые прокладки.
Производство фланцев представляет собой трудоемкий и малорентабельный процесс для изготовителя.
Соединение без фланцев, то есть бандажное, экономит как финансы, так и время. Для него используют накладку из тонких металлических полос или реек, которая называется бандажом. Этот способ крепления тоже не является идеальным.
Низкая герметичность приводит к тому, что стыки становятся источниками утечек воздуха. В условиях отрицательных температур в этих местах накапливается конденсат.
Третий способ соединения жестких воздуховодов – шина и уголок. Его создали инженеры фирмы Metz из Германии. В настоящее время этот метод успешно вытесняет первые два способа. Для резки шин не требуется дорогостоящего оборудования, а уголок производят штамповкой.
Методы крепления воздуховодов
Существует 4 способа крепления воздуховодов:
- шпилька плюс профиль;
- шпилька и траверса;
- шпилька плюс хомут;
- перфолента.
Этот метод предпочитают применять специалисты. Профиль, применяемый в L или Z-образную Формой выполняется первое крепление, второе же предназначено для тяжелых воздуховодов. Для уменьшения нагрузки на крепеж и обеспечения дополнительной жесткой опоры коробу ставят уголок под нижний угол.
Под профилем при креплении размещают уплотнители из резины для понижения уровня шума и гашения вибрации.
При монтаже тепло- и звукоизолированных воздуховодов с шириной магистрали более 60 сантиметров используют второй способ крепления. Вес воздуховода передается на траверсу, а от боковых смещений защищают шпильки.
Для достижения большей звукоизоляции требуется также уложить резиновый профиль между корпусом воздуховода и траверсой.
Установка круглых воздуховодов, как простых, так и изолированных, выполняется с использованием шпильки и хомута. На коротких участках воздуховодов из гибких труб можно применить только хомуты. Для крепления можно использовать перфоленту — простой и недорогой способ.
Из перфолент создают петлю для круглого воздуховода, а для прямоугольного — подсоединяют его к болтам. Такой способ используют в системах с диаметром до 20 см из-за недостаточной жесткости конструкции.
Фиксация воздуховода к потолку выполняется с тыльной стороны при помощи анкерного соединения или струбцины.
Монтаж гибких труб
Монтаж гибких воздуховодов легче, чем жестких.
Технология состоит из следующих операций:
- Резки. Для повышения аэродинамических свойств воздуховоды растягивают, измеряют и отмечают длину. Затем делают разрез по витку.
- СоединенияВоздуховод надевают на патрубок, обеспечивая заход не менее 5 см. Направление движения воздуха, обозначенное меткой на гибкой трубе, необходимо учитывать при установке. Верная установка снижает шум системы.
- Герметизации. Стык герметизируют, используя герметик или алюминиевую ленту. Прикрепить воздуховод можно с помощью шлангового хомута.
При монтаже теплоизолированных рукавов используют ту же технологию, что и при обычном монтаже, но прежде чем отрезать или соединять участки воздуховода, обматывают его слоем изоляции.
Голый каркас сваривают или обрезают, герметизируют соединение и лишь потом восстанавливают изоляцию. Затем ее закрепляют повторно и изолируют.
Точки крепления должны быть расположены на расстоянии от 1,5 до 3 метров друг от друга. Разница высот между креплениями не должна превышать 5 сантиметров на каждый метр длины. При параллельной и возвышенной установке воздуховода относительно потолочных конструкций расстояние между осями хомутов равно 100 сантиметрам.
При вертикальном положении воздуховода расстояние между крепёжными элементами увеличат максимально до 180 сантиметров. Диаметр охвата воздуховода хомутом должен быть не менее половины диаметра первого.
Для поворотов необходим максимально возможный радиус. Уменьшение этого значения снижает давление. Лучше всего, когда радиус на изгибе соответствует двум диаметрам трубы.
Воздуховод из гибкого материала быстро выйдет из строя, если устанавливать его на улице без защитного покрытия от солнечных лучей и осадков.
Воздуховод из металлической полиэфирной ленты, контактируя с трубой отопления, провиснет и быстро износится. Не допускайте соприкосновений воздуховодов из разных металлов — это сокращает срок их службы.
Статическое электричество наносит большой ущерб синтетическим воздуховодам. При накоплении большой его величины и образовании разряда может случиться даже взрыв. немалой скоростью‚ присутствуют пары природных растворителей.
Заземление поможет в данном случае. Для этого заземляющий провод присоединяют к проволоке, составляющей каркас воздуховода. В случае вытяжной установки, находящейся над оборудованием, спиральную проволоку подсоединяют к его корпусу.
Выводы и полезное видео по теме
В этом разделе показан процесс монтажа воздуховодов специалистами.
Воздуховоды из пластика и их монтаж:
Для начала следует разработать качественный проект прокладки воздуховодов. Изучив разнообразие видов и нюансы установки различных типов воздуховодов, можно попробовать создать простую систему собственными силами.
Для реализации громоздких и сложных конструкций целесообразно обращаться к специалистам. .
