Устройство и назначение щита управления вентиляцией: сборка своими руками

Промышленные сооружения, общественные места и жилье оснащают сложными системами кондиционирования и вентиляции.
Для управления работой системы, состоящей из множества устройств, используют щит управления вентиляцией — ЩУВ.

Расскажем, как собрать щит управления вентиляцией. Статья описывает составные части, правила подключения и предоставляет рекомендации по автоматизации запуска и останова оборудования для оптимального режима работы или отдыха.

Назначение щита управление вентиляцией

Для включения или настройки бытовой сплит-системы или приборов. приточной вентиляцииПрибор, размещенный в отверстии вентиляционного канала, не нуждается в узлах контроля – каждый регулируется вручную или дистанционно.

При большой протяжённости сетей и расположении приборов в труднодоступных местах, таких как шахты, крыши, чердаки или специальные ниши внутри стен, требуется установка блока дистанционного управления.

Современные ЩУВ – это панели с индикаторными регуляторами или металлические шкафы, размещаемые на полу или крепящиеся к стене. Внутреннее содержимое защищено распашными дверками, запираемыми на замок. Помимо аббревиатуры ЩУВ, можно встретить обозначение ШУВ (шкаф).

Основные функции ЩУВ:

• Управление оборудованием систем вентиляции и кондиционирования.
• Защита агрегатов от перегрева, неправильного монтажа и подключения, а также коротких замыканий.
• Настройка ключевых характеристик техники, например, производительности и мощности.
• Настройка программного обеспечения для функционирования системы или её частей в течение определённого периода: дня, недели, месяца.
• Установка показателей для упрощения контроля и управления.
• Регулирование температурных режимов в разных комнатах с быстрой настройкой параметров.
• Контроль за состоянием внутренних стенок воздуховодов и уровнем загрязнения фильтров.
• Возможны сбои работы сезонно-зависимых устройств, таких как водяные калориферы, из-за сильных морозов.

Электротехнический щит в здании или предприятии дает обслуживающему персоналу возможность наблюдать за работой оборудования из центрального пункта и быстро реагировать на неполадки или остановку отдельных устройств. В нем также можно расположить приборы, регулирующие пожаротушение и частично отопление.

В случае чрезвычайной ситуации, например, пожара в помещении, вентиляция останавливается автоматически или по команде с пульта управления ЩУВ.

Особенности устройства ЩУВ

Установка и комплектация щитов управления выполняются согласно требованиям нормативных документов, например, ГОСТ Р 51321.1. Шкафы для насосов Электрики устанавливают щиты вентиляции и системы кондиционирования в коридорах, вспомогательных помещениях или специальных щитовых.

В здании есть возможности — тогда блоки управления всеми системами, включая вентиляцию и пожарную безопасность, размещают в диспетчерских.

Производители электрооборудования выпускают много вариантов, отличающихся размером, функционалом, защитой от внешних воздействий и уровнем программирования. Самые базовые модели рассчитаны на использование в частных домах, а сложные – для предприятий и общественных зданий.

Требования к комплектации щитов управления

При выборе шкафов управления (ШУВ) учитывают размеры рабочей площади, возможность установки необходимых приборов, эргономику и безопасность. Последнее касается как самих монтажников, осуществляющих регулярное обслуживание сетей, так и людей, находящихся поблизости.

Главные требования к ШУВ и ЩУВ таковы:

• Щит предназначен для размещения всех приборов, управляющих вентиляцией и кондиционированием.
• Важным узлам требуется установка индикации: световая, цифровая или с возможностью подключения к компьютеру.
• Оборудование наибольшей важности должно быть оснащено дублированным управлением — автоматическим и ручным.

Все приборы располагают на одной плоскости. Комплектация должна быть максимально простой и понятной. При соблюдении правил сборки щита вентиляции даже неопытный человек сможет отключить аварийные устройства.

Содержание и возможности щитов могут различаться. Некоторые системы нуждаются в преобразователе частот, другие – нет. Самыми удобными считаются шкафы и щиты с автоматикой и дистанционным управлением.

Обзор рабочих элементов

Шув представляет собой конструкцию из пластика или металла прямоугольной формы с уровнем защиты IP 45. При повышенных рисках эксплуатации применяется более высокий уровень защиты.

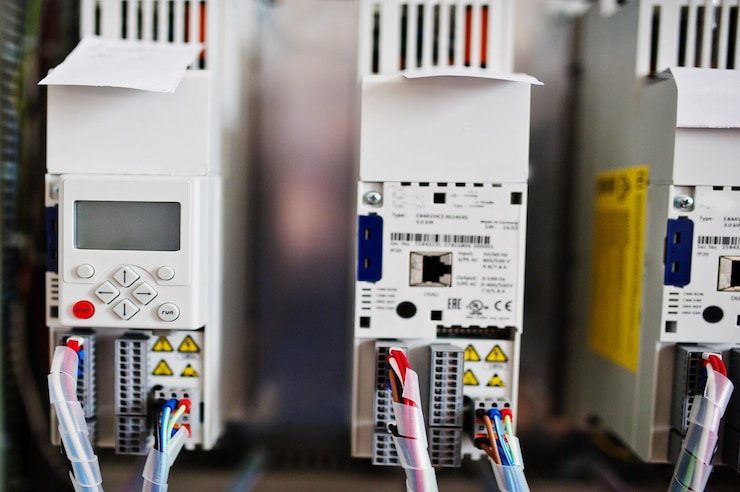

В корпусе установлены блок питания, контроллер и преобразователи. Автоматические выключатели обслуживают каждое устройство: калориферы, рекуператоры, вентиляторы, системы охлаждения и прочее.

Для работы требуется пульт дистанционного управления. Помимо этого, нужен блок сигнализации: при ЧП работает и подаёт сигналы светом или звуком.

Датчики тоже входят в состав элементов управления. Действуя как рецепторы, предоставляют сведения об обстановке системы и внешнего мира.

Измеряют температуру воздуха и устройств, концентрацию газов, загрязнение элементов системы, скорость движения воздуха и другие параметры. Полученные данные передают автоматическим регуляторам, которые корректируют работу элементов системы.

Датчики подразделяют по функциям на несколько видов.

• температурные;
• влажности;
• скорости;
• давления и др.

Температурные датчики бывают цифровыми и аналоговыми. В случае сильного повышения или понижения температуры в помещении система перейдет на другой режим работы.

Датчики влажности работают по такому же принципу. Как движутся массы воздуха внутри… вентиляционных каналов Информация о скорости и давлении доступна благодаря соответствующим датчикам. По месту расположения датчики разделяют на внутренние и наружные. Внутренние работают внутри помещений, а наружные, также известные как атмосферные или уличные, размещены снаружи зданий.

Часть датчиков крепят на поверхностях деталей, подлежащих контролю. Датчики снимают параметры самих устройств: температуру обмотки, скорость вращения и другие.

Установка датчиков происходит с избирательностью. Много данных улучшает работу системы, но увеличение количества датчиков ведёт к повышению стоимости эксплуатации за счёт энергопотребления.

Контроллеры взаимодействуют с датчиками, получая и обрабатывая информацию в автоматическом режиме. Сигнал затем направляется исполнительным устройствам — переключателям воздушных потоков, вентиляторам, холодильным установкам и калориферам.

Универсальные контроллеры широко востребованы благодаря возможности обработки информации из разных систем – вентиляции, отопления и других.

Рекомендации по сборке ШУВ

Монтаж и проверка СЧУВ должны выполняться специалистами с необходимой квалификацией. Самостоятельное монтирование и подключение элементов внутри щита или шкафа не допускается.

Корпуса не производят самостоятельно, а получают готовыми либо заказывая с учётом особенностей вентиляции. Помимо корпуса комплектация включает в себя рубильники, контроллеры, блоки питания, выключатели, защитные элементы и провода.

Иногда комплект инструментов и компонентов неполный: может не хватать проводов или автоматических выключателей.
При пополнении комплекта деталей важно соблюдать соответствие технических параметров (например, сечения проводов или силы тока автоматического выключателя).

Перед заказом нужно составить список всех устройств вентиляции и указать пожелания по режимам работы, виду контроллера, наличию датчиков. В некоторых щитах управления вентиляционными установками вместо контроллеров используют реле.

Иллюстрацией возможностей ЩУВ может быть образец с такими техническими характеристиками:

• ном. частота – 50 Гц;
• напряжение – 380 В;
• напряжение подключенного вентилятора – 220 В;
• мощность двигателя – 22 кВт;
• уровень защиты – IP65;
• размеры – 400х800х180 мм;
• срок эксплуатации – 10 лет.

Готовые модели снабжены условными обозначениями с информацией о модификации и типоразмере, степени защиты, климатическом исполнении и номере ТУ или ГОСТ. Производители при этом руководствуются ГОСТ 14254 и ГОСТ 15150.

Преимущества профессионального монтажа

По правилам, установкой и техобслуживанием вентиляционных системСпециалисты с инженерным образованием должны заниматься и ЩУВ.
От них требуется полная ответственность за неправильный выбор, установку, подключение приборов, а также за содержание технических устройств в ненадлежащем или аварийном состоянии.

Для правильного заполнения щита или шкафа специалисты проводят полное обследование системы вентиляции.

Следующие действия нужно выполнить.

• проанализировать нагрузку;
• выбрать оптимальную схему;
• Настроить режимы работы приборов для повышения энергоэффективности.
• подобрать оборудование.

Сборка проходит быстро: каждое устройство последовательно устанавливают в ряды, провода соединяют с клеммами и разводят вдоль линий аккуратными пучками, а затем выносят наружу.

Специалисты по установке обладают опытом работы с ЩУВ, поэтому правильно выберут модель и обеспечат правильное подключение устройств. систем вентилирования квартир И коттеджей, а также способны оперативно обнаруживать неточности в схемах.

Неправильное подключение приборов по плохо составленному плану может привести к опасной ситуации.

Множество фирм реализует щиты и шкафы для вентиляционного, холодильного и отопительного оборудования. В Москве их можно найти в компаниях «Руклимат», «Ровен», «АВ-автоматика», «Галвент» и других.

Выводы и полезное видео по теме

Видеоролики демонстрируют внешний вид ШУВ в сборе, содержимое «начинки», а также способы крепления приборов и подсоединения проводов.

Поэтапная сборка и варианты монтажа:

Видеообзор – образец сборки ШУВ с калорифером:

Автоматизация систем вентиляции или других процессов — задача серьезная и требующая значительных затрат. Неправильный подбор оборудования или его монтаж могут привести к аварии с человеческими жертвами, например, на химических предприятиях.

Установка щитков защитных УHV с самого начала проектирования и по завершении должна осуществляться только специалистами ввиду потенциальных рисков выхода из строя дорогой техники.

Оставляйте комментарии ниже, поделитесь полезной информацией для посетителей. Спросите о чём-то, расскажите о самостоятельном монтаже щита управления вентиляции, добавьте фотографии на тему статьи.
