Хорошо спланированная приточно-вытяжная вентиляция в квартире – залог комфортного микроклимата в жилом пространстве. В некоторых случаях естественный воздухообмен не обеспечивает достаточную циркуляцию свежего воздуха, и требуется поиск альтернативных решений для улучшения приточной вентиляции.
Расскажем обо всех доступных способах организации воздухообмена, подберём наилучший метод. В статье детально рассмотрены самые простые устройства для усиления вентиляции и сложные технические системы. С учётом наших рекомендаций вы существенно улучшите условия проживания.
Воздухообмен – залог здорового микроклимата
Для полноценного функционирования квартиры требуется один обмен воздухом за час.
В случае неорганизованного воздухообмена свежий воздух поступает через зазоры в окнах, щели в дверях, форточки и пористый стеновой материал.
Установка герметичных стеклопакетов нарушает схему вентиляции: закрывается воздушный канал притока, уменьшается разность давлений, а отработанные пары накапливаются в квартире.
Жильцам многоквартирных домов часто приходится сталкиваться с признаками неисправности вентиляции.
- Ухудшение качественного состава воздуха. Внутри ощущается недостаток кислорода, из-за большого количества углекислого газа воздух делается густым и несвежим. Такая «тяжелая» атмосфера провоцирует дискомфорт, головные боли и быстрое утомление.
- Застой неприятных запахов. В «законсервированном» жилище долгое время сохраняются запахи, связанные с проживанием человека.
- Высокая влажность. Проблема проявляется в виде конденсата на стеклах и влажных пятнах на стенах. Позже на них могут появиться черные точки, свидетельствующие о начальном развитии плесени. Влага проникает в отделочные материалы и со временем разрушает их.
Без своевременного обеспечения бесперебойной подачи свежего воздуха существует риск развития аллергических и вирусных болезней.
Возвращение быстрой циркуляции воздуха поможет разрешить названные трудности.
Независимо от выбранного способа организации приточной вентиляцииДля обеспечения комфортных условий проживания необходимо соблюдать следующие нормативы воздухообмена, рассчитанные на одну персону.
- В спальне, детской комнате и гостиной – обработка за час объемом 30 кубических метров.
- кухня – 60-90 куб.м/ч;
- санузел – 25-50 куб.м/ч.
Необходимость притока воздуха на кухне зависит от типа плиты. Нормы вентиляции в санузле устанавливаются с учетом совместного или отдельного использования туалета и ванной.
Для помещений, которые не используются как постоянное жилье, норму минимального воздухообмена для жилых и нежилых комнат уменьшают на 0,2 и 0,5 ч-1 соответственно.
Полноценная информация о выполнении расчетов Эта статья предоставляет информацию об устройстве и модернизации вентиляции.
Способы повышения эффективности приточки
Существуют разные способы повышения эффективности приточной вентиляции, которые можно разделить на два основных типа.
- Действия, увеличивающие потоки воздуха без принудительных систем подачи.
- Использование установок, подающих воздух с силой.
К первой группе относятся: ручное и автоматическое проветривание, установка окна или стенного клапана.
Ручное проветривание. Проветривание помещения каждые три часа путем кратковременного (15 минут) открытия окна. Реализация данного метода на практике затруднительна из-за необходимости частых открываний и закрываний окна. Альтернативой может служить постоянное микропроветривание, то есть частичное открытие створки.
Автоматическое проветривание. На откидную створку окна монтируют сервопривод. Устройство можно запрограммировать на открытие фрамуги в установленные интервалы времени или оснастить его погодным датчиком.
Устройство реагирует на влажность воздуха и погодные условия: во время дождя, сильного ветра или снегопада срабатывает датчик, и окно закрывается само.
Автоматический способ проветривания также имеет те же недостатки, что и ручной метод.
Оконный и стеновой клапан. Накладные и встраиваемые приточники обеспечивают подачу свежего воздуха в помещение.
Монтаж стенового устройства Установка вентиляционного канала в стену сложнее монтажа приточного устройства на оконную раму, поскольку предполагает сверление проёма через опорный строительный элемент строения. Вентиляционные изделия для окон стоят меньше аналогичных, предназначенных для стен.
Устройства с принудительным подачей потоков воздуха.
- Проветриватели. Это разновидность стенного клапана с интегрированным вентилятором. поступление свежего воздуха не подвержено влиянию температуры и атмосферного давления, и регулируется только мощностью работы вентилятора.
- Бризеры. В отличие от проветривателей, установка выполняет качественную многоступенчатую фильтрацию. К достоинствам также относится наличие климат-контроля: пользователь устанавливает желаемую температуру, а устройство само нагревает воздух до заданной величины.
- Кондиционеры с опцией подачи воздуха. Двухблочные системы охлаждения с притоком свежего воздуха имеют воздуховод между корпусами и фильтруют воздух.
Установки устанавливаются без труб для подачи воздуха и работают на вентиляцию одной комнаты.

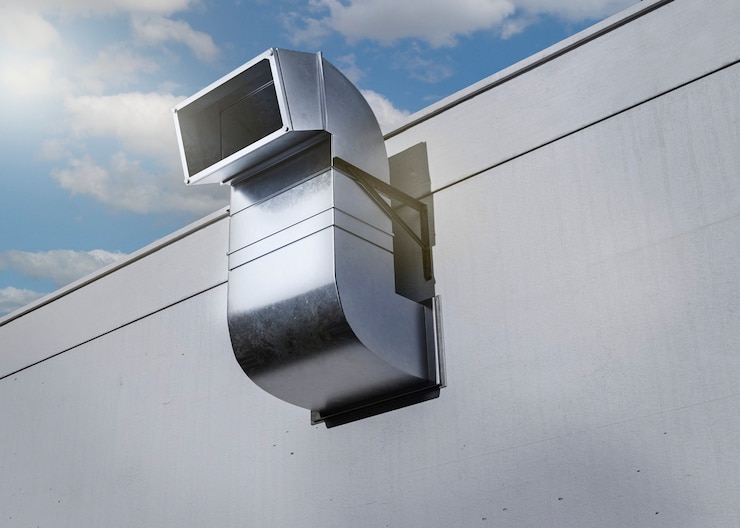

Для обеспечения притока воздуха во многих помещениях применяют канальные системы.
Особенности канальных приточных систем:
- высокая производительность;
- возможность подогрева воздуха;
- автоматизация управления;
- достаточная шумоизоляция;
- дороговизна комплектующих элементов;
- сложность монтажа.
Канальная вентиляция не часто встречается в квартирах. Предпочитают её использовать в офисах, частных домах и общественных зданиях.
Как проверить работу клапанов вентиляции на стенах и окнах, расскажет данное прочтение. следующую статью.
Бюджетные варианты восстановления воздухообмена
В клапанах стен и окон отсутствует вентилятор. Воздух поступает за счет перепада давлений между улицей и внутри помещения. Необходимым условием для функционирования накладных приточников является исправная система удаления воздуха.
Виды и характеристики оконных клапанов
Все устройства для регулирования климата в окнах достаточно просты по конструкции. Типовой клапан Состоит из воздухозаборника, телескопического канала и внутреннего модуля.
Воздухозаборник помещается за пределами рамы. Внешняя часть блока защищена козырьком и решеткой, которая не допускает насекомых внутрь. Телескопический канал монтируется в раму, создавая проход для свободного потока воздуха.
В зависимости от строения и метода монтажа выделяют такие климатические приборы:
- щелевые;
- фальцевые;
- накладные.
Щелевые модели. Мощность агрегата составляет 20 кубических метров в час. Поступление воздушных масс происходит через микро-отверстие высотой до 1,6 см и шириной до 4 см. Прибор состоит из двух блоков, что затрудняет его установку – необходима фрезеровка оконной рамы.
Фальцевые клапаны. Самый простой способ проветрить комнату. Воздух поступает через отверстия в притворе. Преимущество таких устройств – установка на действующее окно без обработки специального паза.
К преимуществам фальцевых конструкций относятся доступная цена, сохранение шумоизоляционных и теплозащитных качеств стеклопакетов из ПВХ и возможность автоматизации.
Накладные климат-изделия. Этот способ применяют нечасто в обычных ситуациях из-за трудностей установки – монтаж клапана выполняется во время изготовления стеклопакета. Также установка такого изделия снижает уровень тепло- и звукоизоляции окна.
Навесные доработки используются на предприятиях и складах. Мощность климатической техники составляет примерно сто кубических метров в час.
В простейших моделях оконных приточников величина щели, а значит, и интенсивность движения воздуха, устанавливается вручную: перемещается задвижка. В более сложных устройствах предусмотрены датчики влажности и изменений атмосферного давления.
Стеновая модель: устройство и монтаж
Стеновой клапан похож на цилиндрический сосуд или широкую трубу с диаметром примерно 10-16 сантиметров.
В комплект пластикового воздуховода входят следующие элементы.
- Теплоизолирующую прослойку, которую называют «рукавом», размещают внутри колбы по всей её длине. Это препятствует замерзанию стен и уменьшает шум с улицы.
- Фильтр размещается на выходе воздуховода и производит предварительную очистку воздуха.
В отдельных моделях перед фильтром установлено уплотнительное кольцо из силикона с перегородками.
Кольцо направляет воздушный поток при порывистом ветре.
При выборе приточного устройства В первую очередь определяют мощность и рабочую температуру прибора. Средняя производительность настенного климатического устройства равна 40 кубических метров в час. Такого объема достаточно для проветривания помещения площадью 13 квадратных метров.
Производитель указывает диапазон допустимых температур на упаковке или в инструкции к устройству. Для экстремальных погодных условий существуют специальные модели, которые предотвращают образование конденсата и наледи в канале.
Следующий ряд фотографий демонстрирует процесс установки стенового клапана.
Этап 1. При определении места установки обратите внимание на следующие моменты при выборе стены.
- Лучше установить прибор на прочную конструкцию.
- Лучше всего установить клапан на утеплённую лоджию.
- Рекомендуется избегать установки конструкции с дороги.
Изготовители клапанов указали места для установки, которые считаются лучшими и неподходящими. При монтаже нужно помнить о направлении движения воздуха.
Этап 2. На внутренней стене обозначить расположение сквозного отверстия и нарисовать диаметр клапана.
Порядок бурения канала:
- С помощью алмазной коронки произвести начальное бурение глубиной до 10 сантиметров.
- Уберите мусор и зубилом сделайте небольшую засечку для устойчивого крепления бура.
- Во время бурения угол направления воздуховода должен быть обращён наружу, чтобы исключить попадание дождя внутрь конструкции.
Для выполнения работы предпочтительнее иметь помощника, периодически смачивающего участок бурения.
Этап 3. Очистите паз от пыли и поместите в него теплоизоляционный «рукав». Установите цилиндрический корпус прибора винтовыми движениями, а затем на нем закрепите мелкоячеистую решетку.
Бесканальная принудительная вентиляция
Вентиляторы этой группы – оптимальный способ обеспечить жильцам квартир в многоквартирных домах и домов индивидуального жилищного строительства свежим воздухом.
Усовершенствованный стенной клапан
Настенный проветриватель с вентилятором – обновлённая версия стенового приточного клапана.
Главное отличие этой модели – встроенный вентилятор, который создаёт поток свежего воздуха.
Принцип работы проветривателя:
- Вращающиеся лопасти вентилятора создают поток наружного воздуха.
- Во время движения по воздуховоду воздух очищается и попадает в квартиру.
- Вытяжные воздуховоды подают отработанный воздух к вентиляционному отверстию.
Качество очищаемого воздушного потока определяется системой фильтрации. Желательно, чтобы вентилятор имел несколько видов фильтров.
Вентилятор в проветривателе действует даже при слабой эффективности вытяжной системы. Увеличение давления воздуха за счет принудительной подачи улучшает работу вытяжки.
Бризер – компактная вентустановка с климат-контролем
Бризер поддерживает циркуляцию воздуха в помещениях площадью от 10 до 50 квадратных метров. Прибор выполняет несколько функций: подача свежего воздуха и его подогрев до указанной температуры.
Бризер – устройство с управлением микроклиматом, содержащее систему автоматики.
- Решётка на воздухозаборнике предохраняет устройство от попадания внутрь насекомых и дождя.
- Герметичный канал утепленного воздуховода обеспечивает подачу воздуха. Теплоизоляционный вкладыш предотвращает замерзание стены и понижает уровень шума.
- Автоматическая заслонка пропускает воздух из улицы, когда прибор работает, и закрывается, когда он выключен.
- Вентилятор обеспечивает необходимый объём подачи воздуха извне.
- Блок связи и система управления выполняют роль «мозгов» бризера, управляя всеми его процессами.
Компактное устройство имеет полную систему фильтрации. Система использует каскадные фильтры для трехступенчатой очистки.
Бризер – эффективное решение для организации вентиляции в квартире с очисткой воздуха. Устройство обеспечивает удаление до 80-90% атмосферной пыли из воздушных масс. Установка прибора несложная:
Кондиционеры с подачей свежего воздуха
95 процентов сплит-систем, предлагаемых покупателям, функционируют со статичным воздухом, непрерывно рециркулирующим атмосферу замкнутого пространства. Кондиционеры справляются с основной задачей, и в комнате становится прохладнее. Однако от работы таких устройств свежего воздуха не поступает.
Производители сплит-систем Предложили решение проблемы недостатка свежего воздуха, создав кондиционеры с подачей внешнего воздуха.
Особенности конструкции сплит-системы с приточкой:
- Воздух поступает по воздуховодам, которые соединяют внешний и внутренний блоки.
- На наружном корпусе установлена турбина с фильтрующей системой для очистки и подачи воздуха.
Вентустановки некоторых моделей оснащаются кислородными концентраторами, для контроля уровня кислорода в комнате служат специальные датчики.
Принцип действия «сплит-системы с подмесом»:
- Внутренний блок получает свежий воздух через всасывающий вентилятор, который подаёт его по воздуховоду.
- Воздух снаружи переплетается с воздухом внутри помещения.
- После фильтрации и обработки (охлаждения, нагрева) воздушные потоки попадают в квартиру.
Несмотря на удачную идею разработчиков, климатические модели с притоком пользуются небольшим спросом. Такие системы шумно работают и не обеспечивают полноценной вентиляции жилья. Также усовершенствованное оборудование стоит на 20% дороже обычных кондиционеров.
Приточные канальные мульти-системы
Канальная вентиляция представляет собой сеть воздуховодов, установленных во всех помещениях. В сердце системы находится приточная установка, расположенная на входной точке.
Способ организации подачи воздуха зависит от типа установленного оборудования. Рассмотрим два наименее затратных и действенных способа: вентиляцию с рекуперацией и применение VAV-агрегатов.
Принцип работы комплекса с рекуперацией
Рекуператор является составляющим элементом приточно-вытяжной установкиТеплообменник сокращает энергопотребление, перенаправляя тепло из нагретого выходящего воздуха в поступающие холодящиеся потоки.
Вентиляционные системы оснащают теплообменниками, представленными в виде пластинчатых и роторных вариантов.
Пластинчатые рекуператоры. Представляют собой кассету внутри воздуховода. Блок из пластин разделяет потоки воздуха. С одной стороны пластин течёт тёплый воздух, а с другой — холодный. Из-за теплообмена образуется конденсат, который нужно выводить.
Особенности работы пластинчатых рекуператоров:
- Новый и использованный воздух не смешиваются.
- вероятность обмерзания зимой;
- В рекуператорах с тонкой паропроницаемой пленкой конденсат не образуется.
Это оборудование функционирует в течение десяти лет.
Роторные рекуператоры. Работа по перераспределению тепла основана на вращении барабана, внутри которого перемещаются потоки воздуха различной температуры. По мере вращения в установке отработанный воздух передает тепло сектору ротора. После попадания разогретого участка ротора в поток холодного воздуха воздух нагревается, а ротор охлаждается.
Рассмотрены устройство и принцип работы климатических систем с тепловым рекуператором. в этой статье, с которой мы советуем ознакомиться.
VAV-система – вентиляция по потребностям
Установка системы переменного объема воздуха (ВAV) — эффективный способ вентиляции, обеспечивающий подачу и нагрев воздуха с наименьшим потреблением энергии. Система позволяет управлять параметрами вентиляции в каждой комнате индивидуально.
Обычная система вентиляции обеспечивает воздухообмен независимо от времени суток, назначения комнаты и числа жильцов. Мощность системы VAV настраивается пользователем с учетом специфики ее использования.
Пример работы VAV-вентиляции. Предположим, комплекс максимальной производительностью 300 куб. м/ч обслуживает спальню и гостиную. Если зимой мощности калорифера не хватит для разогрева воздушного потока до комфортной температуры, то при обычной вентиляции пришлось бы уменьшить общую производительность. В итоге в обеих комнатах станет жарко.
Регулируя производительность, можно сократить энергопотребление на 25-50% по сравнению с обычной вентиляцией.
В дополнение к сокращению расходов на электричество, системы ВAV обладают и другими плюсами.
- отсутствие обмерзания оборудования;
- Выведение «отработки» осуществляется через вентиляционные каналы, так что нет необходимости создавать систему вытяжной вентиляции.
- низкая стоимость эксплуатации.
Установка систем VAV-вентиляции обходится дорого, а её монтаж и настройка требуют квалификации специалистов.
Выводы и полезное видео по теме
Видео 1. Установка приточного устройства Aereco на открывающееся окно.
Видео номер два. Принцип работы приточной вентиляции с фильтрованием на примере бризера Тион.
Видео #3. Функционирование системы кондиционирования воздуха VAV в различных режимах.
При определении метода вентиляции учитываются стоимость оборудования, его работоспособность, функционирование в разнообразных климатических ситуациях, а также возможность фильтрации и подогрева воздуха.
Бризеры, предназначенные для использования в квартирах, предлагают оптимальное соотношение цены и качества среди различных агрегатов.
