В частном доме важны благоустройство и уют. Комфортный микроклимат обеспечат отопление и вентиляция коттеджа, цивилизованные условия создадут водоснабжение, электричество, канализация и газоснабжение. Все системы в идеале проектируются одновременно, с учетом их взаимодействия.
Об этом расскажем: организация стабильного, полноценного воздухообмена.
Посоветуем оптимальную схему и подбор оборудования для эффективной работы на пользу владельцам.
Все о тонкостях проектирования автономной системы вентиляции узнаете.
Варианты организации вентиляции
Вентиляция здания, работающая безупречно, обеспечивает не только прохладный, но и чистый воздух, соответствующий всем санитарным нормам. Ошибочно полагать, что обычная вытяжка или кондиционер устранят эту проблему, так как система кондиционирования добавляет свежий воздух, который соединяется с отработанным, разбавляя его, а бактерии и запахи остаются.
Повсеместная герметизация не позволяет применять правила инфильтрации воздуха, действовавшие при строительстве в СССР. Тогда для вентиляции домов из экологичных материалов хватало щелей в деревянных окнах и вытяжек.
В оконных и дверных коробках для повышения герметичности применяют эффективные уплотнители, которые останавливают естественный приток воздуха. В строительных конструкциях используют непроницаемые пленки и утеплители, предотвращающие потери тепловой энергии и проникновение влаги, а также движение воздуха.
Это экономит энергию, но мешает нормальному обмену воздухом между улицей и комнатами. Чтобы воздух в закрытых помещениях регулярно обновлялся, используют вентиляцию.
Принцип и действие гравитационной системы
В коттеджах естественная система обеспечивает регулярный обмен воздухом благодаря силам гравитации. Воздушные потоки движутся из-за разницы давления, температуры и плотности воздуха за пределами и внутри строения.
Холодный воздух из улицы поступает через открытые форточки и приточные клапаны, а также частично через пластиковые фрамуги, слегка приоткрытые для микропроветривания. Свежая порция воздуха толкает загрязненный воздух к вытяжке, которая может находиться в вентиляционной шахте частного дома, в потолке с выходом на чердак или напрямую выходит на улицу через стену.
Тяга в вытяжной трубе сильнее зависит от ветра, сечения, длины и других параметров вентиляционных каналов. Но это действует только при температуре воздуха снаружи до 12-15 градусов тепла. При повышении этой температуры эффективность вытяжки заметно падает.
В зимнее время потоки воздуха вверх усиленно поднимаются, и тепло уходит наружу. Существуют способы повышения эффективности работы. естественной системы вентиляции Установка дефлектора или обратных клапанов на канал не решит проблему глобально.
Согласно санитарным нормам, объём подаваемого очищенного воздуха равен:
- 3 куб.м./час на 1 кв. метр комнат ;
- 25 куб.м./час для санузлов;
- 35 куб.м на одного взрослого человека.
Для удобства применяют норму кратности воздухообмена, показывающую количество воздушных замен в час (в России эта величина не менее 0,35 раза в час).
В реальной жизни несоблюдение санитарно-эпидемиологических норм по качеству и составу воздуха приводит к таким отрицательным последствиям:
- в нарушении температурного режима;
- в появлении сырости, плесневых грибков;
- В ароматах табачного дыма и кухни.
- в повышении уровня углекислого газа.
Главное преимущество вентиляционной системы, работающей по принципу гравитации, — это простота и низкие затраты. Естественная схема не справляется с задачей обновления воздуха в теплую погоду, когда по тем же причинам гравитация может провоцировать движение воздуха в обратном направлении: из дома наружу.
Механическая вентиляция и ее виды
Чтобы предотвратить подобные ситуации и уравновесить потоки чистейшего и загрязненного воздуха в коттеджах устанавливают оборудование для регулировки воздухообмена механическим способом (или принудительным). К вентиляционным системам механического типа относятся не только приточное и вытяжное устройства, но и приточно-вытяжной комплекс.
Установка систем включает монтаж блоков и узлов для обеспечения притока и удаления воздуха через сеть воздуховодов. К простым вариантам относятся вытяжки на кухнях и ка널ные кондиционеры.
Приточно-вытяжная установка объединяет подачу и удаление воздуха в едином блоке. В эту группу входят системы с установкой вентиляции для притока и удаления воздуха в одном устройстве. приточно-вытяжных схемах Система вентиляции функционирует либо исключительно за счет вытяжки, либо исключительно за счет притока воздуха, и собственник имеет возможность выбрать наиболее подходящий вариант.
В дополнение к основным комнатам, где важно поддерживать здоровую и комфортную атмосферу при помощи вентиляции, большинство загородных домов оборудованы множеством технических, хозяйственных и специализированных помещений.
В зависимости от назначения им нужен индивидуальный подход к обслуживанию.
- Для бани, сауны и бассейна необходима вентиляция с регулировкой влажности.
- В каминной и котельной с котлами на газе необходима подача кислорода для поддержания горения.
- В гардеробных и кладовых достаточно обычного проветривания.
Правильная организация вентиляции коттеджа предполагает подачу чистейшего воздуха в гостиные, детские и спальные комнаты, а выведение загрязненного воздуха из уборных, ванных комнат и кухни. Такая система может быть построена с применением как гравитационного, так и механического принципа работы.

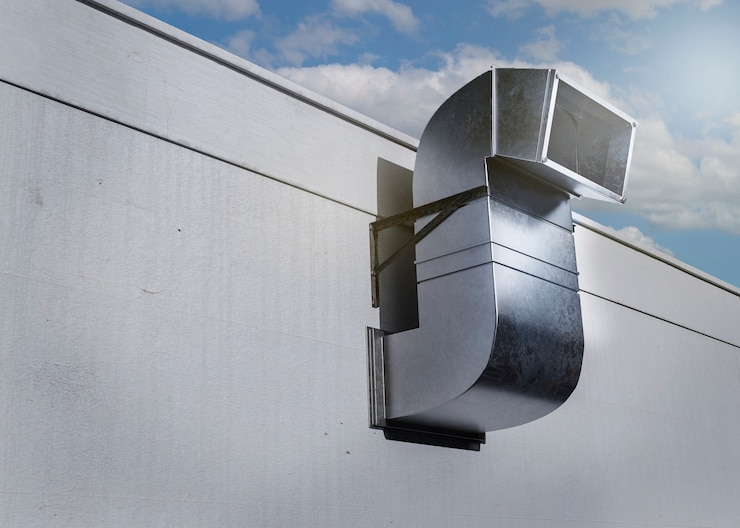

Для отведения потока воздуха нужны вытяжки. вентиляционные трубыПо сечению воздуховоды могут быть круглыми или прямоугольными, а по жесткости — жесткими или гибкими. Алюминиевые и полимерные гофрированные воздуховоды обладают гибкостью.
Из-за гофрировки у гибких конструкций наибольшее сопротивление, но иногда их использование неизбежно. Гофра упрощает и ускоряет повороты. Ее устанавливают на участках, компенсирующих линейное тепловое расширение пластиковых вентиляционных труб и коробов.
Вентиляционные каналы в коттеджах монтируют как скрытно, так и открыто. При скрытой прокладке их закладывают во время возведения стен, при открытой — поверх уже готовых конструкций. Чаще всего открытые воздуховоды прячут под натяжными потолками.
В процессе монтажа обычных приточно-вытяжных систем с течением времени возникают две трудности.
- Много тепла затрачивается на нагрев приточного воздуха и отводится через вентиляционную трубу.
- Недостаток влажности в помещении зимой.
Рекуператор оперативно устраняет обозначенные проблемы.
Приточно-вытяжная система с рекуператором
Сейчас все чаще применяются приточно-вытяжные установки Функция рекуперации обеспечивает обмен теплом между выходящим из помещения теплым потоком воздуха и поступающим холодным воздухом.
В зависимости от теплоносителя, нагретого воздуха, различают водяные и гликолевые рекуператоры. По виду теплообменника… рекуперирующие устройства Различают пластинчатые и роторные модели. Роторная отличается вращающимся барабанным теплообменником и отсутствием замерзания.
Рекуператоры предназначены для монтажа на крышах обслуживающих зданий. Существуют модели, устанавливаемые в чердачных помещениях, а также квартирные варианты для обслуживания отдельных жилищ в многоквартирных домах.
Особенности пластинчатой модели определяются материалом кассеты теплообменника: пластик, алюминий, целлюлоза или нержавеющая сталь. Оба типа рекуператора популярны из-за простоты, надежности и высокого КПД, применяются в вентиляционных системах частных домов.
Применение приточно-вытяжных устройств Функция рекуперации создает комфортные условия и гарантирует:
- Влажность можно регулировать путем высушивания или смачивания.
- Соотношение подаваемого и удаляемого воздуха.
- Создание комфортной температуры воздуха возможно путем охлаждения кондиционерами или обогрева отопительными устройствами.
Установка вентиляции с рекуператором позволяет зимой сократить затраты на нагревание поступающего воздуха до 50%.
Часть потока нагревается системами, а калорифер задаёт требуемую температуру.
Технические моменты при разработке вентиляции
Для подбора оборудования вентиляции следует руководствоваться базовыми расчётными показателями. Так, умножение объёма помещения на кратность воздухообмена даст производительность вентилятора, достаточную для обслуживания дома.
Планируя вентиляцию коттеджа, стоит учитывать возможные потери и подбирать вентилятор с запасом мощности. Важно помнить, что оборудование вытяжной системы должно быть на 10-15% мощнее приточной, чтобы в помещении не накапливался использованный воздух.
Чтобы организовать вентиляцию в доме правильно, нужно учесть много нюансов.
- Расположение трассы вытяжных каналов. Трубы рекомендуется устанавливать главным образом вертикально и прямыми линиями, избегая изгибов (поскольку каждый изгиб снижает тягу на 10%) и поддерживая постоянный диаметр по всему пути.
- Высота вытяжной трубы. Устье трубки для отвода воздуха должно быть выше крыши коттеджа как минимум на полметра, чтобы воздух выбрасывался над кровлей. Установка дефлектора повышает циркуляцию воздуха до 20%.
- Сечение и размеры вентиляционных каналов. Круглое сечение признано наиболее экономичным вариантом, поэтому в практике чаще используются жесткие круглые вентиляционные каналы. Такой выбор обусловлен легкостью монтажа, минимальным сопротивлением и, как результат, высокой скоростью воздушного потока.
По правилам расчета площади воздуховодов вас познакомят. следующая статьяСтатья, полезная для всех обладателей дач.
Для повышения напора рекомендуется при прокладке труб применять наибольший возможный диаметр и длину.
При проектировании приточно-вытяжной системы нужно учитывать некоторые технические детали.
- Поступление и удаление воздуха должны быть уравновешенными.
- Чистый воздух поступает во все помещения, а загрязненный выводится из зон с переменчивой влажностью и температурой.
- Вентиляцию из санузла и кухонную вытяжку не следует соединять одним каналом.
- Скорость потоков в вытяжных трубах и воздуховодах не превышает 6, а на выходе — 3 метра в секунду.
Механическая система вентиляции более эффективна, чем естественная. Погода не влияет на работу механической системы, её запуск и остановку можно автоматизировать. Но система сложнее и дороже в установке.
Выводы и полезное видео по теме
Следующий видеоролик покажет монтаж воздуховодов.
Видео демонстрирует принцип работы системы вентиляции, работающей по принципу действия силы тяжести.
Руководство по устройству вентиляционной вытяжки:
В любом коттедже, вне зависимости от материала постройки и местоположения, нужен полноценный обмен воздухом. Приточно-вытяжная вентиляция – разумный выбор, проектирование которой необходимо заложить в план строительства.
Понимая устройство систем организации, работа с гравитационной системой не потребует помощи строителей. Планирование и установка механической вентиляции лучше поручить теплотехникам.
