Выбор и монтаж вентиляционных труб для крыши

Просмотров: 87

Владельцы частных домов порой сталкиваются с проблемами, вызванными недостаточно эффективной вентиляцией. Жилище с сырым запахом, покрытым плесенью стенами, или капельками конденсата на трубах и стеклах не создаёт благоприятных условий для жизни.

Чтобы избежать проблем с вентиляцией, нужно спланировать все этапы её установки на всех уровнях здания — от фундамента до самой верхней точки над крышей, ещё до начала строительства дома. Недостатки можно исправить и в готовом здании: например, заменить воздуховод или установить дефлектор.

Эта статья поможет разобраться в выборе труб вентиляции для крыши и правильном монтаже. Также будут предложены советы по усилению защиты и тяги. Рекомендации могут быть полезны для самостоятельного решения вопросов, связанных с вентиляцией.

Общие требования к вентиляционным трубам

Вентиляционная система включает воздуховоды, которые отвечают за отвод загрязненного воздуха и подачу свежего в помещения.

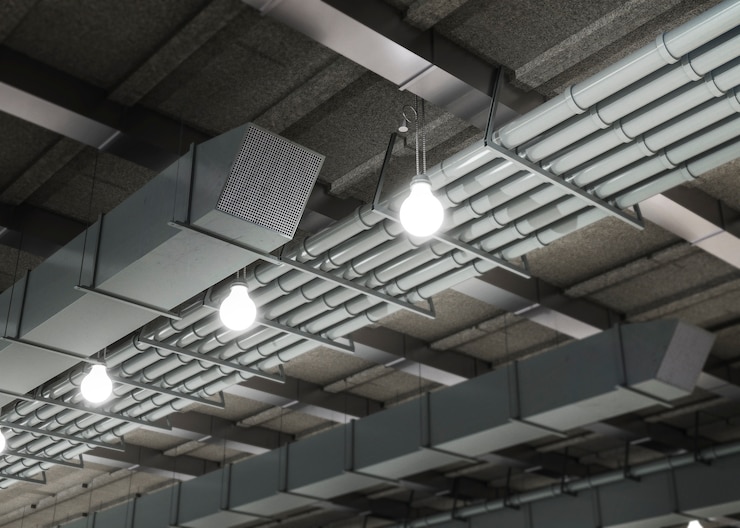

Фото: img.freepik.com
В просторном доме стоит предусмотреть вентиляционные выходы на кухне, в ванной комнате, туалете, подвале и котельной.

Установка вентиляционной системы выполняется с учетом долговечности в течение многих лет, вследствие чего к трубам и прочим деталям выдвигаются повышенные требования, а монтаж осуществляется согласно установленным нормам.

Фотогалерея демонстрирует несколько важных моментов по теме воздуховодов.

Материал необходимо выбирать максимально прочным и устойчивым к воздействию погоды: сильным порывам ветра, дождям, снегом. Такими свойствами обладают оцинкованная или нержавеющая сталь, кирпич, современные полимерные материалы, алюминий.
Монтируют воздуховоды из труб круглой или прямоугольной формы. В некоторых случаях применяют сочетание разных видов труб. Круглые трубы обладают преимуществами: гладкие стенки без углов по всей внутренней поверхности, меньший уровень шума и более легкая чистка.
Размеры элементов определяют производители, но существуют общие типоразмеры благодаря стандартам. Например, диаметр воздуховодов может быть 110, 150, 200 миллиметров и больше, а высота кровельных труб — 0,5 метра, 1 метр, 1,5 метра.
Рекомендуется применять трубы сечением не менее 150 мм: это обеспечивает выдерживание нагрузки и необходимый воздухообмен.
Кровельные вентиляционные трубы, находящиеся на улице, особенно на большой высоте, должны быть прочными и иметь высокую кольцевую жесткость. Это необходимо для выдерживания сильных порывов ветра и ударов крупного града.
Влагостойкость важна для предотвращения коррозии, вызванной дождями и конденсатом, которая может привести к разрушению всего воздуховода. Полимерные изделия обладают этим качеством. Огнестойкость препятствует распространению огня.
Легкие трубы и фитинги уменьшают нагрузку на кровлю или воздуховод снизу. Пластиковые изделия легче транспортировать, устанавливать и соединять, поэтому их выбирают многие. Оцинкованные трубы более тяжёлые, но самые массивные – кирпичные.
Установка воздуховодов на чердаке и кровельных труб проще, когда элементы одного комплекта или выполнены из одного материала с одинаковым диаметром.

Самостоятельно оформляя выход вентиляционной трубы на кровле, рассмотрите два варианта: оцинкованную сталь или пластик. И тот, и другой вариант широко представлен на рынке в ассортименте: от стандартных полуметровых трубок до изделий увеличенной длины.

Для самодельных дымоходов применяют тонкие листы оцинкованной стали, удобные для обработки обычными инструментами. Такая сталь подходит для монтажа на крыше из-за своих свойств, а создание трубы, переходника и «грибка» не требует больших расходов.

Инструкция по монтажу кровельной вентиляции

От того, как вы сделаете выход вентиляционной трубы Эффективность работы системы, установленной на крыше, зависит от технических характеристик вытяжки и состояния чердака. Перед началом работ рекомендуется приобрести переходные элементы, подходящие к конкретному кровельному материалу: гибкой или металлической черепице, профлисту или шиферу.

Как наиболее эффективно смонтировать вентиляционные трубы на крыше для достижения максимальной работоспособности системы?

Этап #1 – подготовка материалов и инструментов

При самостоятельной работе на крыше обеспечьте себе удобную одежду, перчатки и обувь. Подберите лестницы для подъема и передвижения по кровле, и подготовьте страховочный трос для своей безопасности.

Заранее доставьте инструменты и материалы для монтажа наверх, чтобы сэкономить время и силы на подъёмах и спуске.

Вам потребуются:

  • вентиляционная труба;
  • фабричный или самодельный узел прохода;
  • теплоизоляционный материал;
  • герметики и уплотнитель;
  • перфоратор или дрель;
  • электролобзик;
  • набор отверток;
  • ножницы по металлу;
  • маркер для разметки;
  • саморезы ил анкеры.

Место прохода определяют, принимая во внимание форму и угол наклона крыши.

Предлагаются готовые узлы разных типов для труб стандартного диаметра.

При собственном создании обратите внимание, что самые важные характеристики переходного элемента — это герметичность и прочность. Конструкция должна надёжно зафиксировать трубу на крыше и не допускать попадания влаги под кровельное покрытие.

Для надежной установки металлических предметов применяют анкеристый крепеж, а пластиковые — фиксируют шурупами.

Второй этап — подбор места для выхода вентиляционного канала.

Место выхода труб за пределы дома определяют при проектировании, но иногда необходимо укладывать дополнительные трубы уже после окончания работ по крыше.

При определении места установки выходного устройства используют данные из СНиП 41-01-2003. СП 7.13130.2009При определении высоты труб канализационных сетей руководствуются рекомендациями. СНиП № 2.04.01.

Схема монтажа вентиляционных труб на кровле зависит от расстояния трубы до конька и угла наклона крыши.

Считается, что для плоской кровли высота трубы должна составлять не менее 0,5 метра, а для скатной крыши её располагают на расстоянии до 1,5 метра от конька, выстужая над ним примерно на 0,5 метра.

Если рядом расположены дымовые трубыВ этом случае вытяжку размещают на одной высоте с коньком, однако её следует немного опустить по сравнению с дымоходом.

Сложная крыша с окнами-люками затрудняет поиск места для вентиляции. Нужно выбрать участок с постоянным движением воздуха равной скорости.

Неправильно подобранное место установки может привести к шуму или гудению из-за потока воздуха, который перемещается скачками. Будет нужно установить резонаторы или дополнительные стояки.

Этап #3 – устройство отверстия в кровле

После выбора места установки трубы требуется сделать отверстие для проходного элемента. Если изделие изготовлено на фабрике, оно идёт с шаблоном: его нужно приложить к кровельному покрытию и обвести маркером. При креплении самодельного прохода следует ориентироваться на размеры нижней части узла.

Сначала снимают слои кровельного покрытия, начиная с самого верхнего. Самое трудное — это демонтировать металлический слой.

Для создания отверстия в металлочерепице необходимо первоначально просверлить несколько отверстий по заданному контуру, после чего применить ножницы по металлу для вырезания выделенного участка.

Для выравнивания неаккуратного среза следует использовать плоскогубцы, чтобы край был ровным, без загибов и деформаций.

Под крышей располагается обрешетка. Если доски шириной 100 мм, то возможно разместить трубу между ними. Но при большей ширине досок, например, 150-200 мм, или при установке с небольшим интервалом, монтаж трубы потребует выпиливания фрагментов. Необходимый участок доски отрезают электролобзиком или постепенно отсверливают шуруповертом.

Если обрешетка не помешает, на этом этапе можно попробовать установить проходной элемент: вставить его в отверстие.

Под обрешеткой расположен гидроизоляционный слой. В комплекте с заводскими узлами перехода идут гидрозатворы, предназначенные для установки на мембрану. Гидрозатворы защищают гидроизоляцию и утеплитель от подтекания воды с кровли.

Действуем по порядку:

  1. Кладем гидрозатвор на мембрану.
  2. Маркером обводим его по внутреннему контуру.
  3. Вырезаем в мембране отверстие по контуру.
  4. Наносим на гидрозатвор герметик.
  5. В отверстие помещается гидрозатвор, а окружающую мембрану пробивают штырьками-держателями.
  6. Устройство крепят к доскам обрешетки саморезами с помощью «ушек».

В комплект с узлами перехода могут входить уплотнители и другие элементы, установка которых осуществляется по инструкции производителя.

Четвёртый этап — монтаж переходного узла и трубы.

Сначала устанавливается проходной элемент. Его прикладывают к отверстию, находят подходящее расположение и пометками отмечают контуры.

По краю отверстия и на канавку фланца наносится герметик. Проходной узел прижимается к кровельному покрытию и фиксируется саморезами. Рекомендуем сначала закрепить два боковых самореза по крайним точкам, а затем остальные. Старайтесь, чтобы часть саморезов попадала не только в черепицу, но и в обрешетку – это обеспечит более прочное крепление.

Один способ установить защиту — после монтажа вентиляции на клей и шурупы.

Если герметик выступает после закручивания саморезов по краям фланца, то примыкание будет ещё более герметичным.

После застывания герметика устанавливается труба. В заводских изделиях внутри имеется патрубок, соответствующий диаметром воздуховоду. Его помещают внутрь проходного узла, а снаружи сохраняется расширенная уплотнённая часть.

Трубу крепят саморезами со шайбами для кровли, выбирая оптимальное положение внутри соединения. Важно, чтобы труба строго смотрела вверх, перпендикулярно земле, независимо от угла наклона крыши. При монтаже применяйте уровень.

Снутри здания, из подвала или чердака, прокладывают. воздуховодЕго можно соединить с кровельным патрубком непосредственно или при помощи гибкой переходной части, если трубы не лежат на одной оси.

Как защитить вентиляционный канал?

Вентиляционные трубы, выступающие над крышей, различаются конструкцией. Некоторые трубки не имеют «грибка» или дефлектора – это трубы для канализации.

В трубах канализации воздух тёплый, потому зимой детали, смонтированные сверху, замерзнут и труба станет неисправной.

Трубы вентиляции канализации кажутся более незаметными по сравнению с другими элементами на крыше. Их верхняя часть может быть выполнена в виде оголовка с резьбой для универсальных моделей или иметь лишь обрезной конец.

Вентиляционные воздуховоды нуждаются в защите от мусора. Для этого к верхней части крепят устройство, препятствующее попаданию внутрь канала листьев, веток, пыли и песка. Защитные элементы называют по-разному: «грибок», колпак, флюгарка, крышка или «зонтик».

Красивые коттеджи с дорогой отделкой комплектуются кованными декоративными колпаками, которые соответствуют перилам террас и лестниц.

Если хотите сделать «грибок» сами, это просто. Инструкцию по сборке можно посмотреть в конце статьи.

Как повысить тягу в воздуховоде?

Производительность воздуховода можно улучшить. дефлектораТакже устанавливается на трубу и выполняет функцию защиты.

На заводе дефлектор — это расширение, которое крепится на трубу по резьбе.

Принцип действия дефлектора обусловлен силой ветра. Встроенный диффузор уменьшает густоту потока воздуха и формирует зону пониженного давления, из-за чего возрастает тяга в воздуховоде. Установкой дефлектора КПД вентиляции увеличивается на 30%.

Современные устройства украшают крышу и не нарушают её эстетику после монтажа. Установить дефлектор можно своими руками.

Выводы и полезное видео по теме

Установка трубы на профнастил:

Подробная видеоинструкция по изготовлению «зонтика»:

Опыт установки вентиляции через крышу из ондулина.

Вентиляционные трубы на крыше здания важны для комфорта проживания, так же как дымоходы. Функциональность вентиляционных труб полностью зависит от качества установки. При монтаже необходимо руководствоваться нормативными документами, инструкциями производителей и правилами техники безопасности.

Правильное закрепление переходного узла и установка трубы сохранят герметичность кровли, а также обеспечат бесперебойную работу вентиляционной системы и создание комфортного микроклимата в доме.

У вас возникли вопросы, вы обнаружили неточности или желаете внести уточнения и добавить информацию по теме публикации? Оставьте свой комментарий, поделитесь своим опытом и задайте вопросы — форма для связи находится ниже.
