Бассейн доставляет не только радость купания, но и хлопоты по очистке воды. Высокая цена фильтров в магазинах может удивить. Будет замечательно иметь эффективное оборудование для очистки воды по доступной цене.
Для эффективной очистки воды от примесей не требуется покупать дорогие устройства. Можно изготовить песочный фильтр для бассейна самостоятельно, следуя пошаговому руководству, представленному в данной статье.
Строительство получили визуальную поддержку в виде фотографий и видео с инструкциями по изготовлению простых и эффективных фильтров.
Нужно ли бассейн оборудовать фильтром?
Владельцы небольших надувных и стационарных бассейноЧасто не придают значения очистке воды. После купания её применяют для хозяйственных целей и полива сада.
Если нужно, объем наполняют снова чистой водой. Но такой метод подходит только для совсем маленьких надувных бассейнов.
Даже с ними хлопот хватает — вода загрязняется уже после первого купания. После слива жидкости поверхность нужно вымыть и наполнить чистой водой, которая еще должна прогреться. А ведь купаться в жаркую погоду хочется не один раз – дети, например, плещутся там постоянно.
В tillegg к загрязнению, которое создает человек, в неподвижную воду поступают также разные природные загрязнители.
- листья и трава;
- пыль;
- птичий помет;
- пыльца растений.
С помощью сачков с поверхности бассейна удаляют крупные и лёгкие загрязнения, а осевшие на дно частицы – водяным пылесосом.

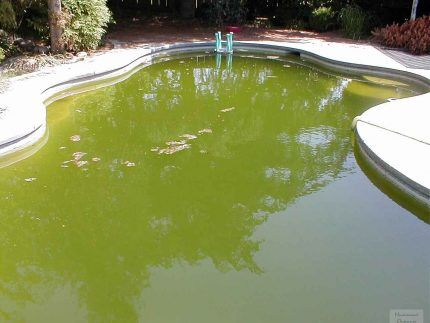

Многие вещества растворяются или остаются в воде в виде взвесей. Под воздействием солнечного света и кислорода воздуха в такой жидкости бактерии и микроорганизмы начинают активно размножаться. Жидкость начинает издавать неприятный запах, цвести и может стать причиной отравлений и серьезных заболеваний.
Чтобы вода оставалась чистой, нужно очищать не только ее поверхность и отложения, но и всю массу воды. эффективного фильтра в систему подачи воды.
Преимущества песочного устройства фильтрации
Для очистки воды в бассейне используют три типа фильтров.
- диатомовые;
- картриджные;
- песочные.
ДиатомовыйДиатомовые (диатомитовые) фильтры обеспечивают наилучшее качество очистки и надежность работы. Такая установка дорогая из-за дорогостоящего средства сверхтонной фильтрации, адсорбции и удаления некоторых бактерий.
Фильтрующими элементами картриджных фильтров являются устройства, данными названием и определяют эту группу фильтров. Это наиболее удобный вид очистительных приборов, но не самый популярный из-за цены. В то же время, по стоимости картриджи доступнее предыдущих видов.

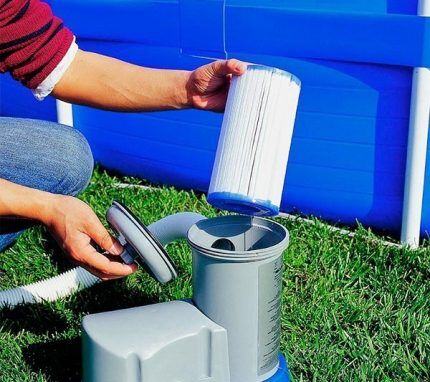

Картриджные устройстваПростое устройство позволяет легко разобрать при необходимости прочистки или замены основного элемента. Чистящий элемент – это картридж цилиндрической формы, изготовленный из полипропиленовых мембран.
Эти фильтры не очень эффективные, потому подходят только для небольших бассейнов.
Картриджи нужно регулярно промывать (ежедневно) и заменять.

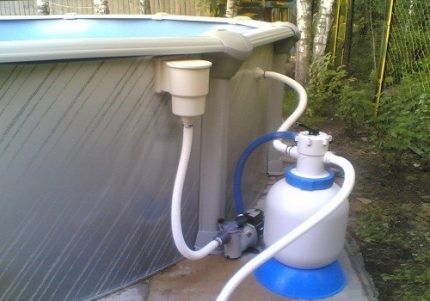

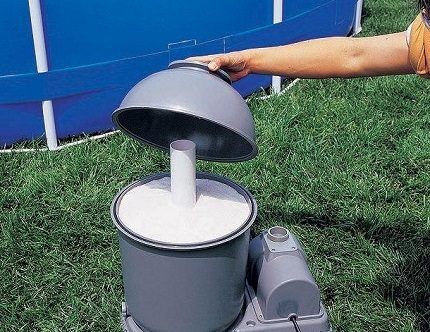

Песочные фильтрыЭти агрегаты способны эффективно обслуживать резервуары большого объема. В качестве фильтрующего слоя применяется кварцевый песок. Устройство агрегатов простое, и их можно собрать самостоятельно. Стоимость готовой системы очистки составит около половины стоимости покупной.
Помимо механических методов водоочистки в бассейне используют также… химические средстваМетоды очистки воды, приводящие к осаждению загрязнителей, после чего их убирают с помощью сетки или аналогичного инструмента.
Изготовление фильтра песочного типа
Песочный фильтр для бассейна отличается простой и надежной конструкцией. Его основные элементы:
- герметичная емкость с широкой горловиной;
- подающий патрубок;
- песок;
- заборное устройство;
- отводящий патрубок.

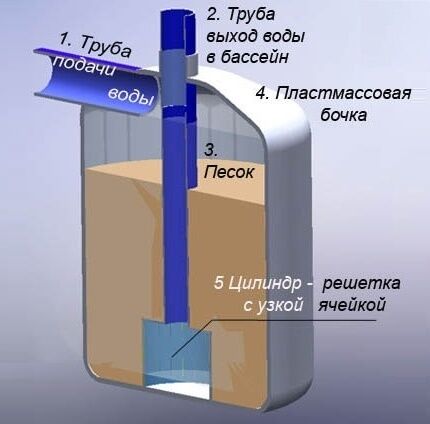

Изготовляют резервуар для песка из устойчивого к коррозии материала, например, пластиковых бочек. В его основании находится устройство для отбора чистой воды.
Это компактная дренажная камера с отводящим патрубком. Стенки ее изготовлены из мелкой сетки, ячейки которой тоньше частиц используемого песка. Песок фракцией 0,4-0,8 мм — кварцевый или стеклянный – служит фильтрующим элементом. Кварцевый вариант более доступен и требует замены каждые 2-3 года.
Второй вариант дороже, но хватает его на пять лет. Существуют многослойные модели с наполнителем из слоев разного размера фракций или из разных фильтрующих элементов: песка, антрацита и гравия.
Первый этап — знакомство с работой песчаного фильтра.
Фильтр работает благодаря механическому разделению взвешенных в воде частиц (как минеральные, так и органические). Для этого вода пропускается через слой песка снизу вверх.

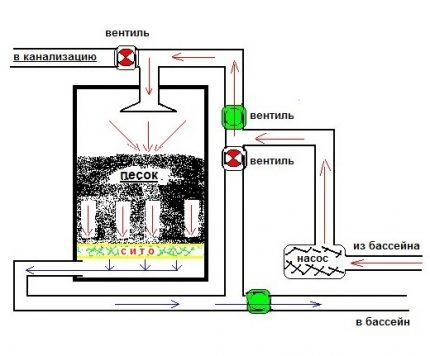

Резервуар частично заполнен фильтрующим материалом. При закрытой емкости над поверхностью материала создаётся герметичный отсек для приема воды из бассейна.
Вода, проходя сквозь фильтрующий элемент, очищается. Загрязнения оседают на частицах песка, которые должны быть мелкими. Чистая вода собирается в дренажной камере, откуда по патрубку поступает обратно в бассейн.
Насос, установленный рядом с резервуаром, прокачивает жидкость через фильтр. Его можно разместить на всасывающей линии (перед фильтром) или на напорной (между фильтром и бассейном).
В первом случае в приемной камере фильтра образуется небольшое давление, которое заставляет воду проходить через наполнитель. Во втором – всасывание жидкости из дренажной камеры создает разряжение в верхней части, за счет чего вода из бассейна поступает в систему.
Во время работы фильтр постепенно загрязняется, из-за чего качество очистки ухудшается. Для восстановления нормальной работоспособности устройства песок промывают.

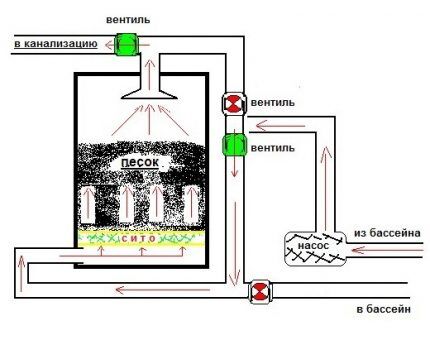

Чтобы осуществить очистку, чистую воду из бассейна пропускают через фильтр снизу вверх. Взвеси наполненной промывочной жидкости удаляют из верхней части фильтра в канализацию.
Самостоятельное сооружение песочного фильтра для бассейна позволит сэкономить почти половину стоимости готового агрегата. Такое решение актуально при использовании новых материалов. При наличии отдельных элементов и подходящих инструментов экономия будет ещё большей.
Этап #2 — выбираем вариант подключения
Существуют три варианта подключения фильтра. насоса для бассейн:
- Насос размещают перед резервуаром с песком. Вода при этом движется через песок под действием давления, вырабатываемого насосом, расположенным на подающем участке герметичной фильтровальной системы.
- Насос размещается после фильтра, обеспечивая подсос и вакуум в герметичной емкости с песком. Это затягивает жидкость из бассейна в резервуар.
- После фильтра чистую воду перекачивает насос, расположенный в нижней части системы.
Изготовленные в промышленных масштабах песочные фильтры осуществляют очистку по первому принципу. В них установлены манометры и группа безопасности для сброса избыточного давления.
При самостоятельном изготовлении конструкции подключение выбирается исходя из имеющихся материалов, типа бассейна и его системы сброса воды.
Этап #3 — проводим подготовку корпуса
Наличие герметичной емкости, рассчитанной на работу под давлением и достаточного объёма, позволяет с уверенностью реализовать фильтрационную систему по первой схеме.

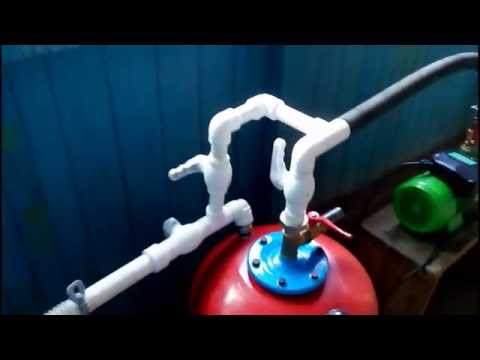

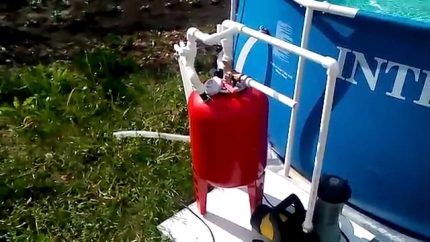

Корпус от расширительного бака мембранного типа может использоваться в качестве камеры фильтра после удаления мембраны и обработки внутренней поверхности краской, предохраняющей от коррозии.

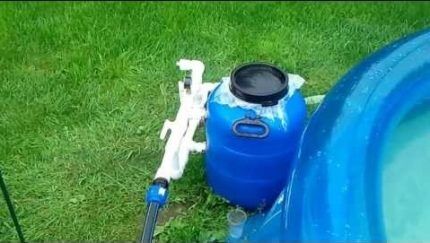

Можно использовать полипропиленовую бочку объемом от 60 литров. Такую часто можно встретить на дачах. Материал устойчив к агрессивным воздействиям и не подвержен коррозии. Однако не все смогут выдержать давление. Чаще всего в подобных самодельных конструкциях вырывает крышку, но может лопнуть и сам корпус – по тонкому месту.
Хорошо подходят для фильтрации воды по второму или третьему принципу. пластиковые емкостиПри откачке воды, работающей по принципу всасывания, устанавливают крышку с усиленной герметизацией. Малейший подсос воздуха влияет на работу системы.
На четвёртом этапе монтируем штуцеры и внутренние компоненты.
Для подачи загрязнённой воды во Filter и откачки чистой необходимо установить штуцеры в стенки корпуса или крышки. Места врезки герметизируют с обеих сторон специальным составом.
К штуцеру подачи крепят фильтр грубой очисткиПредставляет собой защитный элемент от крупного мусора. Может быть покупным картриджем или изготовленным самостоятельно, к примеру, из конусной части пластиковой бутылки, обернутой капроновым чулком.
Вдобавок к основной задаче эта деталь будет действовать как диффузор, разбрызгивая струю воды, проходящую через фильтр, и предотвращая её воздействие на песок. Водозаборник может быть изготовлен из любой перфорированной емкости с дополнительной сеткой из мелкого материала, ячейки которого будут меньше по размеру гранул песка.

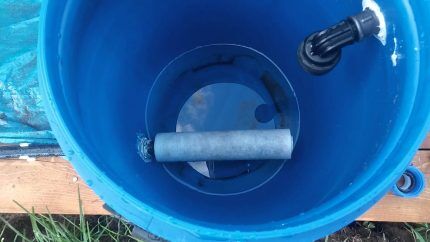

Для создания простого дренажного устройства можно применить отрезок пластиковой трубы с просверленными отверстиями, сверху зашитый садовым укрывным материалом. Или же использовать готовый цилиндрический картридж, предназначенный для фильтрации питьевой воды.
С одной стороны цилиндр полностью закрывают, а с другой устанавливают угловой фитинг в заглушку, гарантируя прочное соединение. Прикрепляют к устройству патрубок для присоединения к штуцеру. Выкладывают его горизонтально на дно фильтра.
Этап #5 — подготавливаем фильтрующий элемент

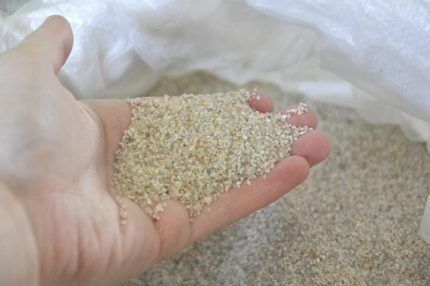

Лучше всего подходит готовый кварцевый песок для бассейнов. Его зерна имеют размер от 0,4 до 0,8 мм.
Наполнитель чистый, дезинфицированный и готов к применению. Упаковка стандартного веса: 25 килограммов. Для бассейна среднего размера, объем которого составляет от 15 до 40 кубических метров, необходимо два таких пакета.
Лучше использовать песок специального назначения. Мелкий песок склонён к образованию комков и прямых каналов в фильтрующем слое, крупный — не обеспечит достаточного уровня очистки. Это может снизить качество очищенной воды или сделать фильтр полностью нерабочим.
Возможно, у хозяев есть кварцевый песок, но не готовый к применению. В таком случае его нужно обработать перед использованием.
Просеивают наполнитель через сито с ячейками размером 1-1,5 мм. После этого его промывают. Промывку можно провести в фильтре: включить режим обратной промывки и пропускать чистую воду через песок до тех пор, пока она не станет прозрачной.
Шаг шестой — установка устройств для работы фильтра.
При осуществлении компрессорной системы необходимо обязательно выполнить… манометрЕго можно установить в магистраль между насосом и фильтром, либо прикрепить к штуцеру, вмонтированному в крышку бака.
Вместо манометра можно использовать устройство. группой безопасностиЭто компактный коллектор с установленными манометром, предохранительным клапаном и воздухоотводчиком.
Правильные настройки оборудования помогут предотвратить проблемы, например, деформацию крышки во время изготовления фильтра из полипропиленовой бочки. В случае перенапряжения предохранительный клапан спустит лишнюю жидкость, а устройство сохранит свою целостность и работоспособность.
ВоздухоотводчикВ системе это тоже не помешает, так как вода насыщена воздухом. Выделяющийся газ может накапливаться под крышкой фильтра. Для установки, работающей по принципу «высоса», желательно в крышку фильтра врезать отводчик воздуха – патрубок малого диаметра с краном.
При случайном попадании воздуха в систему достаточно открыть кран воздухоотводчика и дождаться появления воды. После этого кран нужно закрыть плотно.
На седьмом этапе устанавливаем обрамление для фильтрации.

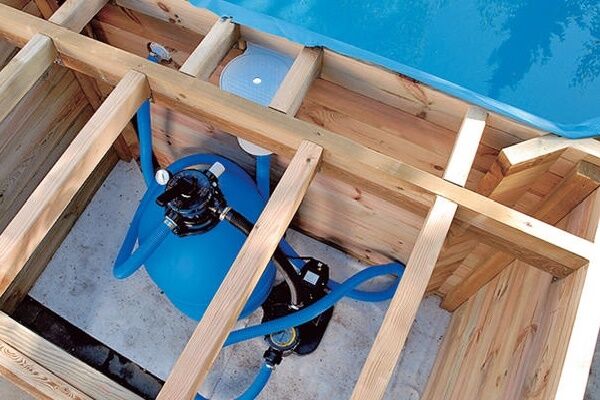

В промышленных песочных фильтрах для переключения режимов используют шестипозиционный вентиль.

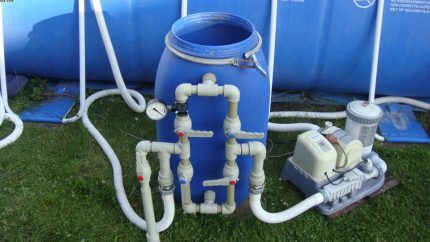

При самостоятельном монтаже выполняют разводку трубопровода с установкой соответствующей запорной арматуры и фитингов. Конструкция должна обеспечивать как минимум два режима работы системы: фильтрацию и промывку песка.
Для системы фильтрации бассейна нужен насос средней мощности (150-300 Вт). Производительность рассчитывается так, чтобы полный обмен воды в бассейне занимал не более 6 часов.
Для искусственного водоема объемом 20 кубометров нужен насос с производительностью не ниже 4 м³/час. Не стоит выбирать более мощный насос, так как он работает совместно с фильтром, и их производительность должна быть соразмерной.
Слишком быстрая подача жидкости насосом ухудшит качество очистки и сократит срок службы наполнителя.
Этап #8 — подключаем систему к бассейну
К выходным штуцерам фильтровальной системы при помощи хомутов присоединяем подающий и отводящий шланги. При наличии форсунок в стенках бассейна шланги подключают к ним. В качестве альтернативы можно перебросить шланги через борт.
Точка забора жидкости из бассейна и пункт слива чистой воды следует размещать максимально далеко друг от друга. Это способствует эффективной циркуляции и предотвращает возникновение статических зон в бассейне.

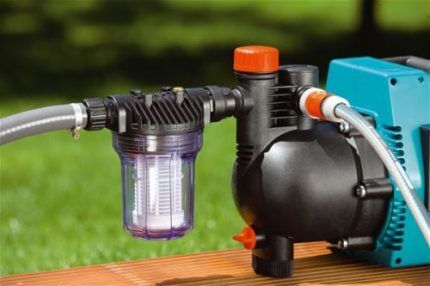

Независимо от местоположения насоса, перед ним следует поставить фильтр грубой очистки для предотвращения поломок внутри агрегата.
Чтобы система работала за счет естественного гравитационного течения, верхняя часть бочки должна находиться ниже уровня воды в бассейне. Важно поддерживать примерно равные потоки: поступающая жидкость должна соответствовать вытесняемой.
В точках присоединения шлангов к бассейну нужно разместить краны для регулировки подачи воды.
На девятом этапе засыпаем песком фильтр и начинаем работу.
Фильтрующим элементом заполняют емкость, оставив место для потока воды сверху. Во время засыпки песок поливают водой, чтобы он плотно утрамбовался. В фильтрующую магистраль подают воду, так как насосы не запускают без жидкости.
Проводят тестовый пуск фильтра и проверяют все соединения на утечки.
При обнаружении протечек насос отключают, воду сливают и герметизируют систему. После исправления всех недостатков конструкции фильтрующую магистраль запускают в эксплуатацию.
Нюансы эксплуатации и обслуживания
Желающим построить собственный бассейн на дачеПрежде чем приступить к эксплуатации, необходимо спланировать методы обслуживания. Постоянную фильтрацию воды следует осуществлять, особенно если та изначально загрязненная (к примеру, ржавая) или изменила цвет на зеленый после длительного простоя.
При чистой воде для экономии электроэнергии можно включать её дважды в сутки по 5-6 часов или один раз на 10-12 часов. За это время весь объем воды среднего водоема объемом 15-20 куб. м поменяется дважды.
Со временем фильтр загрязняется, что ухудшает работу устройства. Необходимо промыть песок.
Процедура #1 — промывание наполнителя
Частота очистки песка от мусора определяется интенсивностью эксплуатации бассейна, степенью загрязнения воды и составом используемых химических средств. Можно руководствоваться советом промывать наполнитель каждые 7-10 дней. Но для фильтрующей системы нагнетательного типа необходимо следить за показаниями манометра.
Нормой является давление в системе на уровне 0,8 бар. При достижении показателя 1,3 бар необходимо промыть песок.
Для чистки необходимо подать воду под давлением в нижнюю камеру фильтра через заборное устройство. Для изменения направления потока предусмотрена разводка с переключаемыми кранами.
В случае несостоявшейся разводки можно поменять местами шланги. При нагнетательной системе шланг со верхнего штуцера снимают и крепят к нижнему (к штуцеру, соединяющемуся с водозаборником). Когда насос работает на всасывании, перекладывают шланги от насоса.
Отсоединяют всасывающий от заборного устройства и подключают его к источнику чистой воды или опускают в бассейн. Напорный подключают к выходу водозаборника. К верхнему штуцеру крепят шланг для отвода промывочной жидкости в канализацию или отдельную емкость.
Включается насос, и под давлением вода разрыхляет и смывает набравшийся за время слой мусора. Необходимо помыть песок до тех пор, пока вытекающая промывочная жидкость не станет чистой.
Процедура #2 — замена песка в фильтре

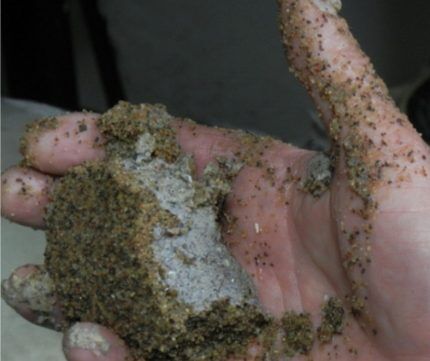

С течением времени фильтр забивается жиром, органическими остатками, кожей и волосами. Такой фильтр не обеспечивает надлежащего очищения воды и требует полной замены.
Процесс замены наполнителя следующий:
- Закрывают кран на подаче воды.
- Отводят воду из системы до максимально возможного уровня — при работающем насосе в фильтре сохранится значительное количество жидкости.
- Отключают электропитание насоса.
- Удаляют всю засыпку. Покрытый грязью песок полон бактерий, поэтому выполняют эту операцию аккуратно в перчатках, чтобы не получить его на слизистые оболочки и в глаза.
- В резервуар фильтра наливают небольшое количество воды – около трети от его объема. Жидкость уменьшит механическое давление, оказываемое падающим песком на детали конструкции.
- Наполните фильтр требуемым объёмом фильтрационного элемента.
- Открывают подачу воды.
- Проведите обратный промыв. При переброске шланга чистой воды через борт бассейна эту стадию можно упустить и при пуске системы слить часть жидкости в грунт.
- Включить режим фильтрации.
В качестве наполнителя кварцевого песка полный замену требуется через три года.
Выводы и полезное видео по теме

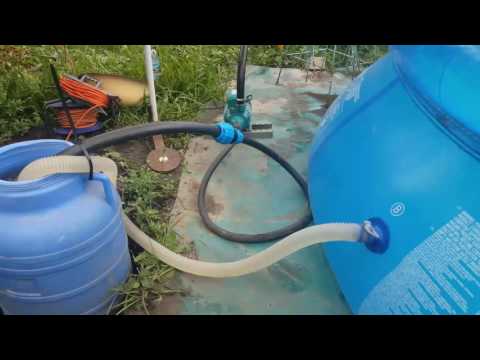

Система фильтрации с насосной установкой для подачи жидкости. Функционирует путем закачки жидкости в резервуар с песком.
Система с системой самотёчного заполнения фильтра. Пример качественной прокладки для подобного рода соединения:
Быстрый способ создания собственного фильтра для очистки бассейна. Система наполняется автоматически. Этот вариант пригодится в случае неотложной необходимости очистить воду.
Для непрерывной эксплуатации необходима установка магистрали с переключателем на режим очистки.
Устроенная правильно система фильтрации и регулярное обслуживание дают возможность наслаждаться летними радостями – купанием в бассейне.
Не спешите просто опускать шланги в песок — спланируйте удобное расположение для полива, чтобы забота об искусственном водоеме была простой и быстрой.
Поделитесь опытом работы с песчаными фильтрами для бассейнов или интересными конструкциями. Оставляйте свои комментарии и задавайте вопросы в поле ниже.
